Tudo que Carapixo publicou

  1. Carapixo
    @rbfmax você deve ligar a fonte assimétrica na placa em uma tensão baixa, algo em torno de 5v e baixa corrente, 1 ou 2A e ver se algo esquenta nessa tensão, vá acompanhando na sua fonte quanto está o consumo, ou seja a corrente, se com essa tensão ainda não existir consumo, vá subindo gradativamente e devagar, até perceber que há um consumo próximo a 1A ai sim algum componente vai esquentar e poderá continuar a análise. Ligando direto os 19v vai a fonte assimétrica vai perceber o curto que existe e vai desarmar igual a fonte do notebook, isso ocorre exatamente para evitar maiores danos na placa e na própria fonte. Faça como mencionei acima, encontrando o componente que esquente, não quer dizer necessariamente que é ele o defeituoso, você vai ter que fazer sua analise pra ver....
  2. Carapixo
    Desktop Dell, maquina ao pressionar o power, o cooler do processador liga e desliga, liga e desliga, fica nessa.... já fiz uma regravação de bios porém continua o mesmo defeito. Fonte do gabinete está funcionando, pois liguei fora e funcionou. Testei com outra fonte. Fiz uma medição no conector de 4 pinos (ATX1) da fonte, e a tensão fica oscilando, sobe pra 12v e cai pra 0v conforme o cooler liga e desliga. A fonte liga e desliga nessa mesma sequencia do cooler. Processador Intel i5-3470S, nenhum sinal de aquecimento. Ja tentei reset da placa pelo jumper mas sem sucesso. Aguardo sugestões.
  3. Carapixo
    @bgasolution, @coelectron, removi o PR303 e os 25V apareceram... injetei tensão na sequencia, comecei com 1v e subindo até chegar nos 19v da linha, porém não acusou consumo e nada esquentou. Tentei fazer outros testes na linha mas ainda sem sucesso.... Alguma outra sugestão?
  4. Carapixo
    @coelectron, removendo o PQ303, os 25V aparecem, então coloquei outro bom no lugar e matou novamente.... acredito mesmo nesse curto, só ainda não consegui achar ele. Alguma sugestão de como encontra-lo?
  5. Carapixo
    @Jakers Binder, peço desculpas pelas minhas palavras, mas palpiteiros é o que mais tem aqui no fórum, dando tiro pra todo lado..... @hds-tec, bom, sugestões que deram algum efeito não teve nenhuma, mesmo que ficou uma semana sem nenhum "palpite", só hoje apareceram vários outros comentários que podem ajudar em algo..... e quanto ao Datasheet do componente, já tenho ele já avaliei ele sim, ok. @willianlopes, não é no PQ303, pois já havia trocado o PU301, e o PQ303, interessante que ao remover o Pq303, a tensão do pino 4 do PU301, que desde o inicio venho comentando que não estava presente, apareceu.... colocando outro PQ no lugar a tensão some... e colocando esse PQ dessa placa em outra o mesmo está funcionando perfeito. @coelectron, os gates estão zerados, essa tensão vem do pino 4 do PU301, que alguém está matando.... @CHACO, quais medições você acha necessário ter que ainda não foram postadas? No mais é isso, caso alguém queira trocar mais informações sobre a placa estamos ai.
  6. Carapixo
    @jeremiaspc, ainda não, tive outras maquinas pra ver, e ainda tava aguardando alguma sugestão decente para o caso... mas pelo visto não vai ter....
  7. Carapixo
    @jeremiaspc, que pena, e ainda vou brigar mais um pouco com a minha aqui. Sucesso pra vc.
  8. Carapixo
    @jeremiaspc, alguma evolução ai na LA-9532P? essa outra ai que vc achou o capacitor em curto é diferente da minha, não é a mesma placa. Eu ainda estou aqui sem solução.
  9. Carapixo
    @jeremiaspc, fiquei ansioso pelo seu reparo, posta ai qual capacitor está em curto e como encontrou ele. Aguardamos e sucesso no reparo.
  10. Carapixo
    @Microtecpg, Perfeito, estava com um mesmo STI morto, somente tinha os 5v, não estava encontrando os 3.3v, após ler seu post achei o regulador e o meliante também estava com 2,3v no pino 2. Por sorte tinha outra placa idêntica na sucata, aferi o U1 e estava gerando os 3.3v, foi só trocar e maquina ligada e funcionando perfeito. Valeu pelo post.
  11. Carapixo
    @NandoZimba, jumper sem condições, a maquina pode até funcionar, mas não resolve o problema, quero achar o problema e solucionar. @paoknt, abaixo segue imagem com as tensões do CI. @Jakers Binder, segue imagem abaixo, o pino 6 está com mesma tensão de um CI funcionando perfeito, tenho marcado as tensões geradas por uma placa funcionando. @talisson henrique, exatamente, desde o inicio sei que esse é o defeito, habilitação do CI, não tenho link do esquema pois não peguei aqui no fórum, o modelo da placa está no tópico, não vai ser difícil achar o esquema.
  12. Carapixo
    @Marcelo Galtarossa, acompanhando a conversa.... esse ACOK, pino 5, medi em uma placa funcionando e tem 3.2v, essa tensão é gerada no PU301 e vai para o SIO ou ela vem do SIO para o PU301? Uma dúvida é a direção dessa tensão.....
  13. Carapixo
    @ElianLaptop, teste de mosfet não adianta, o defeito é mesmo na habilitação do CI, só aparecer alguém com conhecimento suficiente pra ajudar que vai resolver rapidinho.
  14. Carapixo
    Olha só @jeremiaspc, tem que ter mesmo 24v no gate, estou com uma placa exatamente com esse defeito, abri até um tópico pra ver se alguém ajuda.... Deve ser algum sinal nesse CI que não está habilitando ele, já passei noites estudando até que entendi esse processo ai, Uma dica é se tiver outra placa igual, use como referencia pra ver as tensões que deveriam ter em cada pino do CI, vá analisando e talvez você chegue a alguma conclusão. Se conseguir posta ai pra nós. Boa sorte.
  15. Carapixo
    Bom, vamos tentar explicar, o mosfet PQ302 não passa os 19v para o PQ303, e não é defeito nele, o que acontece é que o CI BQ24735 deve gerar uma tensão de 24v no pino 4 (ACDRV) que está ligado ao Gate do PQ302 e PQ303 onde vai chavear e passar a tensão de 19v, e essa tensão de 24v não está sendo gerada... por tanto, o defeito não é no mosfet.... No meu caso já troquei esse CI e o problema persiste ainda não gerando os 24v. O CI dessa placa coloquei em outra que estava funcionando e o CI esta Ok. A maior dúvida é quais os sinais devem ter no CI para poder habilitar essa tensão do pino 4... Detalhe, não encontrei nenhum curto na placa ou componentes próximos que poderia estar matando essa tensão. Abaixo segue parte do esquema onde está os mosfet e o CI. Aguardo sugestões.
  16. Carapixo
    Bom, sei que o tópico é de um mês atrás, mas a avaliação do defeito dessa placa acredito que foi feita de forma errada.... estou com a mesma placa com esse defeito, o mosfet PQ302 não passa os 19v para o PQ303, e não é defeito nele, o que acontece é que o CI BQ24735 vai gerar uma tensão de 24v no pino 4 (ACDRV) que está ligado ao Gate do PQ302 e PQ303, e essa tensão de 24v não está sendo gerada... por tanto, o defeito não é no mosfet.... No meu caso já troquei esse CI e o problema persiste ainda não gerando os 24v. Só descrevi para falar um pouco do defeito que realmente deve ser....
  17. Carapixo

    Versão 1.0.0

    622 downloads

    Esquema Schematic Dell- Inspiron 15 - ZAVC0 LA-B012P - Rev 1.0 17202-EBR-9.pdf
  18. Carapixo

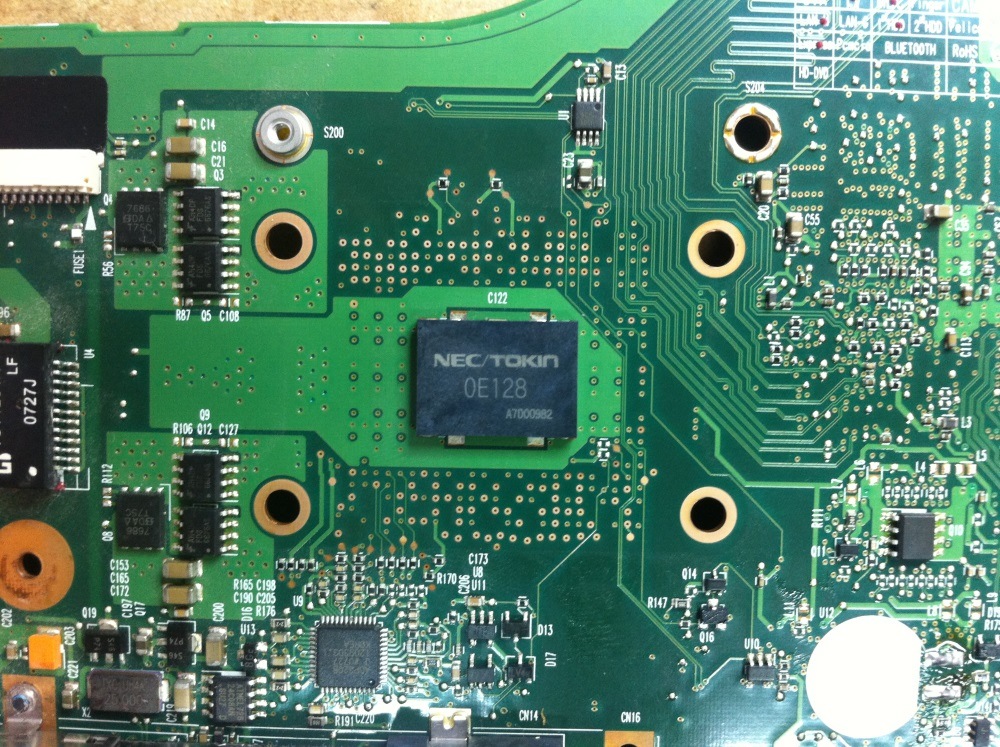

    Bom dia. Este Toshiba não estava ligando, vendo outros tópicos no fórum achei sobre substituir o nectokin por outros 4 capacitores, foi o que fiz.... A máquina voltou a ligar, porém ao começar a carregar o sistema ela desliga. Percebi que se deixar sem o hd na maquina, apenas na tela da bios, fica ligada, mas ao conectar o hd ela desliga após tentar ler o mesmo. A dúvida é: os capacitores estão corretos? falta algum? Segue imagens.
  19. Carapixo
    Atualizando o tópico... Troquei o diodo D10 por outro e com isso chegou os 5v no pino do hdmi, e com isso o hdmi voltou a funcionar, já testado. Só fechar a maquina e entregar pro cliente. Agradeço aos colegas pelas dicas.
  20. Carapixo
    @Roberto275803, bios não chegei a atualizar, mas pelo teclado neste momento não está ativando, já fiz todos os testes possíveis com sistema e afins... Vou tentar o jumper mencionado, se não funfar vou pra atualização da bios. Assim que fizer posto o resultado.
  21. Carapixo
    @jrnotecenter, Ok, por regra deveria passar os 5v ali então, o jumper não vai, digamos, danificar outro circuito, certo....
  22. Carapixo
    @jrnotecenter, veja na imagem que postei, em vermelho as tensões medidas.
  23. Carapixo
    Olá, bom, estou com esse Acer onde o HDMI não está funcionando, ao conectar o cabo da tv por exemplo, nada ocorre, nenhum sinal na tv nem no notebook dizendo que o cabo foi conectado. Já feito todos os devidos testes, driver, S.O. cabo hdmi, tv, tecla win+p, praticamente tudo, só restou algo relacionado a placa mesmo.... Realizando algumas análises, no esquema mostra que no conector do HDMI, (pág 33-JHDMI1), pino 18, deveria ter 5v, porém não está recebendo essa tensão, segue imagem das medições feitas nos componentes anteriores ao conector. Uma dúvida é se essa tensão de 5v realmente deveria ter nesse pino. Fora isso não consegui descobrir mais nada que possa estar ocasionando esse problema. Esquema: https://eletronicabr.com/files/file/4899-esquema_schematic_acer-_aspire_e1_v1_v3-531_571_la-7912p_3385-eletronicabrcomrar
  24. Carapixo
    @brunowilliam23, já testei todo tipo de memória, tanto DDR3 normal quando a DDR3L, inclusive de tamanhos diferentes, 4gb, 2gb, e até de 1gb. Se não me engano até já conferi no esquema se tinha alguma informação sobre o tipo de memória, normalmente quando é DDR3L consta no esquema, essa não consta informação nenhuma.
  25. Carapixo
    Bom, vamos lá.... - Esse Dell está apresentando 4 bipes após alguns segundos ligado. - Não apresenta imagem. - Segundo tabela da Dell, 4 bipes seriam módulo de memória, porém testado várias memórias e mesmo defeito. - Placa toda desmontada, apenas memória, cooler, e caixas de som ligadas... mesmo assim apresenta os bipes. - Bios já regravada com dois arquivos diferentes e persiste o defeito. Alguma sugestão dos colegas do que pode ser?
