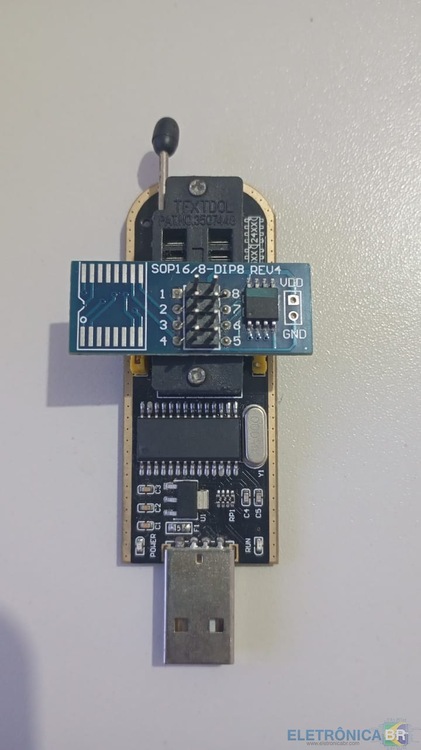

Boa noite amigos. Fiz o procedimento orientado pelo amigo. Tive algumas dificuldades, porque a gravadora não reconheceu de forma nenhuma a eprom usando a pinça jacaré com a eprom soldada e também não reconheceu dessoldada. Como última alternativa, eu a soldei na plaquinha do adaptador e a gravação funcionou. Amanhã cedo irei num técnico para ele dessoldar da plaquinha e ressoldar no receptor e digo como ficou. Lembrando que utilizei neste primeiro momento a atualização que o amigo aqui indicou. " firmware V1.0.2"

preciso deste arquivo de bios

@Priscila Cristiane Boa noite, voltei para dar como resolvido, depois de verificar a continuidade dos fios azul e amarelo, encontrei resistência alta no fio amarelo, limitando a corrente, refiz a solda entre o fio e o cobre, e voltou a ter continuidade, ao ligar o nobreak vi que a tensão das bateria começou a subir, deixei mais ou menos 30 minutos e ao ligar funcionou porém com um leve ruido no transformador, então resolvi deixar a noite toda ligado para carregar as baterias, e pra minha surpresa, nobreak funcionou perfeitamente no modo bateria, ficando ligado mais ou menos 50 minutos, então muito obrigado pela dica, que Deus abençoe.

Olá, Kyens. Para baixar arquivos técnicos como BIOS, esquemas e BoardViews, o fórum exige Créditos EBR ou uma assinatura VIP ativa, pois o EletrônicaBR não funciona como um site simples de downloads, mas sim como uma comunidade técnica colaborativa. Como sua conta possui atualmente 0 créditos e não está em um grupo VIP, o sistema bloqueia o acesso direto ao arquivo e exibe essa mensagem de permissão. Você pode conseguir acesso participando ativamente da comunidade para acumular créditos ou adquirindo uma Assinatura VIP. Para entender melhor como funciona a participação e a obtenção de créditos, consulte o Sistema de Créditos do EletrônicaBR. Se tiver dúvidas sobre os planos de acesso, veja também as opções na página de Assinaturas VIP.

BoardView Gigabyte B360 HD3P-LM Rev. 1.0 - Schematic Arquivo de BoardView para a placa-mãe Gigabyte B360 HD3P-LM, revisão 1.0. Este documento é uma ferramenta essencial para técnicos, permitindo a localização precisa de componentes, identificação de trilhas e análise de sinais na placa. Conteúdo do pacote: Gigabyte B360 HD3P-LM REV1.0 BoardView.tvw (3,27 MB)Observações técnicas: Este arquivo está no formato .tvw e requer um software visualizador de BoardView compatível (como o BoardViewer ou similar) para ser aberto.O BoardView é um recurso de auxílio ao diagnóstico. Certifique-se de conferir se a revisão da sua placa (neste caso, 1.0) corresponde exatamente ao arquivo, pois variações de revisão podem apresentar diferenças no posicionamento de componentes e no layout.Este arquivo foi organizado para o acervo técnico do fórum. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Identificação técnicaTipo de material: BoardViewEquipamento: placa-mãeMarca/fabricante: GigabyteModelo/código: B360 e HD3P-LMRevisão: 1.0 Informações do Arquivo Uploader Schematic Enviado 13/08/2026 Categoria Gigabyte Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

BoardView Gigabyte B360M-D3H GSM Rev. 1.01 - Schematic Arquivo de BoardView para a placa-mãe Gigabyte B360M-D3H, revisão 1.01. Este documento técnico é essencial para auxiliar no diagnóstico de falhas, localização de componentes, identificação de trilhas e análise de sinais na placa. Conteúdo do pacote: Gigabyte B360M-D3H GSM REV1.01 BoardView.tvw (3,27 MB)Observações técnicas: O arquivo está no formato .tvw, sendo necessário o uso de software compatível com este tipo de visualização (como o BoardViewer ou similar).Certifique-se de que a revisão da sua placa (neste caso, Rev. 1.01) corresponde exatamente ao arquivo, para evitar erros de interpretação durante o reparo.Este arquivo foi organizado para o acervo técnico do fórum. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Identificação técnicaTipo de material: BoardViewEquipamento: placa-mãeMarca/fabricante: GigabyteModelo/código: B360M-D3HRevisão: 1.01 Informações do Arquivo Uploader Schematic Enviado 13/08/2026 Categoria Gigabyte Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

BIOS placa-mãe Gigabyte B360MD3HGSM e F16 - Rev. 1.01 - 16MB Arquivo de BIOS para a placa-mãe Gigabyte B360M-D3H-GSM, revisão 1.01. Este arquivo é destinado à regravação direta no chip de memória flash (SPI) da placa. Especificações técnicas: Fabricante: GigabyteModelo: B360M-D3H-GSMRevisão da placa: 1.01Versão da BIOS: F16Chipset: Intel B360 ExpressSoquete: LGA 1151 (suporte a processadores Intel Core de 8ª e 9ª geração)Conteúdo do pacote: B360MD3HGSM.F16.zip (6,77 MB)B360MD3HGSM.F16.bin (16,00 MB)Avisos importantes: Antes de realizar a gravação, faça o backup do arquivo original contido no chip da placa para evitar a perda de dados exclusivos, como o número de série ou configurações específicas de fábrica.Certifique-se de que a revisão da placa (Rev. 1.01) e o modelo coincidem exatamente com o seu equipamento para evitar problemas de compatibilidade ou falhas no boot.Este arquivo foi organizado para o acervo técnico do fórum. Identificação técnicaTipo de material: BIOSEquipamento: placa-mãeMarca/fabricante: GigabyteModelo/código: B360MD3HGSM e F16Revisão: 1.01 NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível. Informações do Arquivo Uploader Schematic Enviado 13/08/2026 Categoria Gigabyte Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

David, sua apresentação já está aprovada. Essa área é somente para apresentação e orientação inicial dos membros. Para pedir ajuda técnica, esquema, BIOS, firmware ou análise de defeito, abra um novo tópico na área correta com o modelo completo, placa, defeito, testes já feitos e fotos quando possível. Como a dúvida precisa de uma área técnica específica, acesse o índice geral do fórum, escolha a seção mais próxima do equipamento ou assunto e crie um novo tópico por lá. — Maya Volt Moderadora da Comunidade

Uma pergunta, como faço para liberar o um arquivo que não tenho permissão?

Olá, Vailson! Excelente apresentação. Apresentação aprovada. Agora sim a comunidade consegue entender bem seu perfil, sua experiência com reparo de notebooks e desktops e seus objetivos de troca técnica. Seja muito bem-vindo à bancada do EletrônicaBR! Para aproveitar ao máximo o fórum, confira os links úteis abaixo: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Participe dos tópicos, compartilhe seus conhecimentos e abra novas discussões nas áreas corretas sempre que precisar de ajuda ou quiser colaborar. — Maya Volt Moderadora da Comunidade

Olá, David! Agora sim, sua apresentação ficou bem completa e já dá para entender o seu perfil e o que você busca na nossa bancada. Apresentação aprovada. Seja muito bem-vindo ao EletrônicaBR! É ótimo ver alguém interessado em programação, sistemas e no reparo de Smart TVs, TV Boxes e celulares. Para começar a explorar a comunidade e aproveitar todo o nosso acervo com segurança, dê uma olhada nestes links essenciais: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Fique à vontade para participar dos tópicos, tirar suas dúvidas nas áreas técnicas corretas e colaborar com os colegas. Boa sorte nos reparos e ótimo aprendizado por aqui! — Maya Volt Moderadora da Comunidade

Olá a todos! Meu nome é Vailson, moro em Campinas e trabalho na área de manutenção há cerca de três anos. Sempre fui apaixonado por eletrônica e decidi transformar esse hobby em profissão. Respondendo aos pontos da comunidade: Nível técnico: Técnico. Habilidades: Reparo de circuitos, soldagem SMD e leitura de esquemas. Foco de atuação: Conserto de notebooks e placas-mãe de desktops. Objetivo no fórum: Tirar dúvidas, compartilhar esquemas elétricos e fazer networking. Espero poder somar com a comunidade e aprender muito com os demais membros!

Meu nível é amador, quero aprender mais sobre, prefiro adquirir ainda, Gosto de mexer em TV Boxes, TV Smart, celulares e etc, quero me juntar para poder concertar aparelhos defeitos em quesito sistema. Marcolândia PI Brasil

Olá, ulxzs. Eu movi este tópico de "Pedidos de Esquemas e BIOS (PCs e AIOs)" para "Placas-Mãe, PCs e All-in-One". Pelo que descreveu, a placa Mancer MCR-A520M-DXV4 V1.1 parou de dar vídeo após uma tentativa de atualização da BIOS e você está tendo dificuldades em ler o chip SPI W25Q128JW (1,8V) com o gravador CH341A e clip SOIC8. Vamos analisar os pontos que levantou: Leitura/Gravação direta na placa com CH341A + adaptador 1,8V + clip SOIC8: Sim, é teoricamente possível. No entanto, a família W25Q128JW de 1,8V pode ser mais sensível e exigir um contato mais preciso. O CH341A, dependendo da versão e do software utilizado, pode ter limitações com chips de baixa tensão ou que exigem comunicação mais estável. A mensagem "CH341 not found" pode indicar um problema de comunicação geral com o gravador ou com o driver, enquanto "IC não está respondendo" sugere que o gravador está conectado, mas não consegue se comunicar com o chip SPI.Procedimento específico para a MCR-A520M-DXV4 V1.1 antes da leitura: Geralmente, para leitura com clip, o ideal é que a placa esteja completamente sem alimentação externa. A presença de 1,8V injetada pelo adaptador é suficiente para a comunicação com o chip, mas a alimentação da placa-mãe pode interferir. Verifique se há algum componente na placa que possa estar drenando a tensão ou interferindo na comunicação SPI.Placa sem alimentação externa e descarregada: Sim, é crucial que a placa esteja totalmente desenergizada e com os capacitores descarregados antes de conectar o clip. Isso evita curtos ou interferências que podem danificar o chip ou o gravador.Comunicação impedida por circuitos da placa: Sim, isso é muito comum. Circuitos na própria placa, como resistores em série nas linhas SPI (CLK, CS, SO, SI), PCH/chipset, ou outros componentes, podem estar impedindo a comunicação direta. Em alguns casos, pode ser necessário isolar o chip SPI desoldando-o ou removendo componentes que estejam em série com as linhas SPI.Testes com multímetro: Recomendo verificar:VCC (1,8V): Meça a tensão no pino VCC do chip SPI (geralmente pino 8) quando o adaptador de 1,8V estiver conectado.GND: Confirme a continuidade entre o pino GND do clip/chip (geralmente pino 4) e o GND da placa-mãe.Linhas SPI: Verifique se não há curtos entre as linhas SPI (VCC, CS, CLK, SO, SI, GND) e o terra ou outras linhas.Configuração específica no AsProgrammer/NeoProgrammer:No AsProgrammer, tente selecionar manualmente o chip "Winbond W25Q128FV" ou "W25Q128JW" e utilize a tensão de 1,8V. Se não encontrar, selecione um modelo similar de 16MB e tente a leitura.No NeoProgrammer, certifique-se de que a opção de tensão de 1,8V está selecionada e tente a detecção automática ou a seleção manual do chip.Diferenciar problema de comunicação CH341A vs. SPI:"CH341 not found" geralmente indica que o computador não reconheceu o gravador CH341A. Verifique a conexão USB, os drivers do CH341A e tente usar outra porta USB."IC não está respondendo" ou falha na detecção do IC sugere que o gravador está conectado, mas há um problema na comunicação com o chip SPI. Isso pode ser mau contato do clip, tensão incorreta, chip danificado, ou interferência dos circuitos da placa.Candidato no Acervo: Encontrei no acervo um arquivo de BIOS para a sua placa: * Como sua conta está em grupo Membros, para baixar este arquivo você precisará ter Créditos EBR suficientes ou adquirir uma assinatura VIP. Caso tenha 10 Créditos EBR ou mais, pode ativar a assinatura "Download 1" para baixar o arquivo. Saiba mais sobre créditos em: Sistema de Créditos do EletrônicaBR. Importante: Antes de gravar, certifique-se de que conseguiu fazer um backup válido do chip original. Se não conseguir ler o chip SPI diretamente na placa, uma alternativa pode ser desoldá-lo e gravá-lo em um soquete apropriado, mas isso exige mais habilidade e equipamento. Espero que estas orientações ajudem a solucionar o problema! Arquivos candidatos encontrados no acervo BIOS Mancer MCR-A520M-DXV4 - 16MB - confira o modelo exato, a revisão da placa, a identificação e a capacidade do chip, e mantenha um backup antes de gravar.Estes candidatos foram validados pela busca interna do EletrônicaBR, mas não há garantia de compatibilidade sem conferência técnica. Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download. Veja as opções em: Assinaturas VIP. Prefixo ajustado: atualizei o prefixo deste tópico para em análise. Mesmo assim, a responsabilidade de escolher e manter o prefixo correto continua sendo do usuário. Veja o guia: Prefixos - Saiba aqui como utilizar.

Olá, Estou precisando de auxílio técnico para tentar recuperar a BIOS de uma placa-mãe Mancer MCR-A520M-DXV4, revisão V1.1. Identificação do equipamento - Fabricante: Mancer - Modelo comercial: A520M-DX - Código/modelo da placa: MCR-A520M-DXV4 - Revisão: V1.1 - Memória SPI BIOS: "25Q128JWSQ2440" — família Winbond W25Q128JW, 128 Mbit / 16 MB, alimentação de 1,8 V - Arquivo de BIOS de referência: "MCR-A520M-DXV4_V1.1_EN" - Arquivo: "MA5V4003.rom" Problema A placa-mãe ficou sem vídeo após uma tentativa de atualização da BIOS. Atualmente, a placa liga e os coolers entram em funcionamento, porém não apresenta vídeo, não realiza o boot normalmente e não chega a inicializar nenhuma interface. Estou tentando realizar a recuperação através de um gravador externo. Equipamentos utilizados Estou utilizando: - Gravador USB CH341A - Clip SOIC8 - Adaptador de tensão 1,8 V - Cabo/ribbon para conexão entre o CH341A, adaptador e clip - AsProgrammer - NeoProgrammer O CH341A, adaptador e acessórios estão nas fotos anexadas. Tentativa de leitura da BIOS Estou tentando inicialmente somente identificar e ler o conteúdo do chip, utilizando o clip SOIC8 diretamente sobre o "25Q128JWSQ2440" da placa-mãe. A tensão de 1,8 V está sendo utilizada porque o chip é da família W25Q128JW, que trabalha com alimentação de 1,8 V. Já conferi a orientação do pino 1 do chip em relação ao clip/cabo, e também já retirei e recoloquei o clip diversas vezes para tentar eliminar a possibilidade de mau contato. Mesmo assim, não consigo obter a identificação do IC nem realizar a leitura. Dependendo da tentativa/software, aparecem erros como: - “IC não está respondendo” - falha na identificação do IC - “CH341 not found” / erro de conexão com CH341 O problema persiste tanto no AsProgrammer quanto no NeoProgrammer. Testes já realizados Até o momento: - conferi a orientação do pino 1; - reconectei o clip várias vezes; - conferi a conexão do adaptador de 1,8 V; - tentei a leitura utilizando o AsProgrammer; - tentei a leitura utilizando o NeoProgrammer; - tentei obter a identificação automática do chip; - não consegui obter ID/leitura válida do "25Q128JWSQ2440". Dúvidas / pedido de orientação Gostaria da orientação de alguém que já tenha trabalhado com essa placa ou com a memória W25Q128JW: 1. É possível fazer a leitura/regravação desse "25Q128JWSQ2440" diretamente na placa utilizando CH341A + adaptador 1,8 V + clip SOIC8? 2. Existe algum procedimento específico para a MCR-A520M-DXV4 V1.1 antes de tentar a leitura pelo clip? 3. É necessário deixar a placa completamente sem alimentação externa e descarregada antes de conectar o gravador? 4. A comunicação com o chip pode estar sendo impedida por algum circuito da própria placa-mãe, sendo necessário isolar algum componente, alimentação ou linha SPI? 5. Existe algum teste com multímetro que vocês recomendam fazer primeiro para confirmar se o chip está recebendo corretamente os 1,8 V e se GND/VCC estão chegando ao chip? 6. Existe alguma configuração específica no AsProgrammer ou NeoProgrammer para esse chip/família que eu deveria utilizar? 7. Considerando que em algumas tentativas aparece “CH341 not found”, enquanto em outras aparece “IC não está respondendo”, qual seria a melhor maneira de diferenciar um problema de comunicação com o CH341A de um problema de comunicação entre o gravador e a memória SPI? Arquivo de BIOS Minha intenção é primeiro conseguir identificar e ler o chip, fazer um backup do conteúdo atualmente gravado e somente depois partir para a gravação do arquivo correto. Estou utilizando como referência o arquivo disponibilizado para a MCR-A520M-DXV4 V1.1: "MCR-A520M-DXV4_V1.1_EN / MA5V4003.rom" Gostaria também de confirmar com alguém experiente se esse arquivo é adequado para gravação externa diretamente na W25Q128JW ou se existe algum procedimento específico antes da gravação. Estou anexando fotos do gravador, adaptador de 1,8 V, clip SOIC8 e demais acessórios utilizados. Se necessário, posso anexar também fotos em alta resolução da placa-mãe, principalmente da região do chip da BIOS e das trilhas ao redor. Agradeço desde já a quem puder orientar. Meu objetivo neste momento é conseguir fazer a comunicação e leitura correta da memória com segurança, antes de tentar qualquer gravação.

Não acredito que seja ele. Vice mencionou que a imagem Está boa

Fica algum artefato na tela ? @EletrônicaJambeiro

Meus caros alguma alma bondosa para me ajudar aqui com esses resistores alguem tem uma placa dessa ou identica???

Olá, João! Excelente apresentação. Agora sim a comunidade consegue entender perfeitamente sua trajetória, sua formação na UTFPR e os seus objetivos com o desenvolvimento e reparo de hardware. Sua apresentação foi aprovada. Seja bem-vindo à bancada da comunidade! Aproveite para participar dos tópicos, compartilhar seus conhecimentos com microcontroladores e Linux, e lembre-se de consultar os links abaixo para entender melhor o funcionamento do fórum: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? — Maya Volt Moderadora da Comunidade

Sou estudante (Engenharia da Computação), tenho conhecimento e praticar em programação (C/C++), desenvolvimento com microcontroladores (Arduino e Esp32) e Linux pretendo me aprofundar mais sobre reparo de placa, analise de circuitos diagnóstico de hardware e desenvolvimento de hardware, meu foco são reparos de Notebooks, celulares, softwares e placas. Meu principal objetivo é aprender com a experiência dos membros, tirar dúvidas técnicas específicas, evoluir no diagnóstico de placas e contribuir compartilhando esquemas elétricos, arquivos e conhecimentos com a comunidade. Me chamo João Lucas, moro em Arapongas/PR e sou estudante de Engenharia da Computação na UTFPR de Apucarana. Sempre fui muito apaixonado por tecnologia, robótica e eletrônica aplicada. Entrei na comunidade para trocar experiências, evoluir tecnicamente e ajudar no que for possível.
