  1. Claudio dias dos santos
    Os IGBTs são complicados de achar, mas procure o mesmo fabricante com potencia igual ou superior. cuidado com IGBTs muito baratos, pode ser falsificado, infelizmente hoje no mercado tem muitas falsificações.
  2. Claudio dias dos santos
    Ainda tenho sim, vou pegar novamente no meu deposito e ver se funciona. depois retorno com o resultado. grato.
  3. Claudio dias dos santos
    Pessoal, estou com essa TV com defeito na fonte e está muito mexida , algum outro técnico fez várias tentativas de reparo e minha suspeita que tenha colocado componente errado em algumas posições. Estou procurando pelo esquema da fonte mas está dificil de achar ( BN44-00442A ) . Ao alimentar a placa em bancada devidamente jumpeada ela não sob o standby e consequentemente não aciona o relé, todos os transistores e diodo de maior potência estão bons, só encontrei um capacitor do filtro de entrada 450uf x 82v com terminal corroído e praticamente solto. Estou tentando seguir a linha do standby na placa, mas me deparei com muitos componentes mexidos , soldas mal feitas e faltando uns resistores. Então sem esquema será muito dificil de achar o verdadeiro defeito ou defeito original desta placa. caso alguém tenha o esquema, agradeço o caompatrtilhamento.
  4. Este post não pode ser exibido porque ele está em um fórum que exige ao menos 8 itens de conteúdo para visualizar.
  5. Claudio dias dos santos

    0 downloads

    Software para regravação via pen driver para o modelo TV HAIER - HQSTV65 Recebida do suporte técnico do representante no Brasil
  6. Claudio dias dos santos
    Software TV Haier HQSTV65 Visualizar Arquivo Software para regravação via pen driver para o modelo TV HAIER - HQSTV65 Recebida do suporte técnico do representante no Brasil Uploader Claudio dias dos santos Enviado 09/10/2025 Categoria Outros
  7. Claudio dias dos santos
    Olá amigo, Boa Noite. Já havia feito todos os testes de tela e nenhuma das opções de desligar os flats da tela deu imagem. Hoje, eu recebi o software e tentei fazer o processo de instalação, porém notei que o pen driver não acendia e fui verificar não chega alimentação na porta USB. fiz algumas medições com o scope e verifiquei que não há sinal de LVDS , apenas sob os 12 volts da TCON , porém sem sinais de vídeo. Resolvi remover o dissipador do processador para fazer algumas medições e percebi também que há um rápido aquecimento, chegando a 65 graus muito rápido e como não está tendo nenhum processamento só pode ser defeito, pois ciclo de liga e desliga é muito rápido, não deveria ter aquecimento se estivesse normal. Então estou concluindo que a placa está com defeito mesmo no processador. Vou fazer um upload do arquivo que recebi da Belmicro ( Representante da HQ no Brasil ), agora vou correr atrás de uma main board.
  8. Claudio dias dos santos
    Já verifiquei, tem as todas as tensões ( Vin = 12v , VGH, VGL, etc ) tudo ok. Já tentei isolar os flats da vcon ( lado esquerdo e direito ) pra ver se há algum consumo elevado na tela. Agora há pouco, abri o backlight e medi todas as barras de leds, estão todas boas e com o mesmo consumo de corrente e todos os lelds bons. Relembrando que mesmo durante o ciclo de inicialização as tensões não caem, ou seja, não está desligando o power on, simplesmente reinicia o software. IMG_0920.MOV
  9. Claudio dias dos santos
    Olá pessoal, estou com essa TV na oficina (HQSTV65) que fica reiniciando muito rapidamente, acende o backlight, aparece uma tela branca e já apaga a tela e apaga o backlight em seguida, durante esse ciclo ( muito rápido ) todas as tensões na placa principal se mantem ( 1.2v, 1,8v, 3,3v, 5v, stb ) e a única tensão que cai é alimentação dos leds. Me parece que o software está reiniciando a placa sem desarmar a fonte ou seja ela está em um ciclo de reinicialização de software e mantém as tensões ativas. Estou buscando pelo suporte da HQ ( Haier ) no Brasil ( BelMicro para me liberar o software, mas eles estão demorando muito. Os leds estão bons, não creio que alguma sobre corrente dos barramentos possa fazer esse ciclo de reinicialização , mas ainda estou pesquisando, caso alguém que tenha experiência com essa marca e puder opinar, será ótimo.
  10. Claudio dias dos santos
    Me parece que o monitor não está reconhecendo o sinal de vídeo de entrada ( VGA ou mesmo HDMI ) , pode ser defeito no microcontolador . veja se consegui identificar nestes poucos segundo se aparece sinal vídeo mesmo que repentinamente.
  11. Claudio dias dos santos
    Olá amigo, verifique se o modelo informado esta correto, pois conheço o modelo 32S6500fs e 43s6500fs. quanto ao software, veja na etiqueta do número de serie qual o código da versão.
  12. Claudio dias dos santos
    Olá Aecio, todos modelo da série UN40F ( 5500 e 6100 ) que peguei com esse problema era defeito na memória nand só me lembro de um caso que era mal contato no cabo da fonte que causava o desligamento muito semelhante ao problema de software. Depois comecei a desmontar e reapertar os pinos do cabo de ligação entre fonte e principal , nunca mais tive retornos desta serie F5500 e F6100 embora a F6100 é difícil de aparecer.
  13. Este post não pode ser exibido porque ele está em um fórum que exige ao menos 8 itens de conteúdo para visualizar.
  14. Claudio dias dos santos
    Olá Amigo, muito difícil encontrar esquema para inversores e outros equipamentos importados. Minha sugestão é pra você fazer uma inspeção geral, analisar qual problema que está ocorrendo, fazer medições e inspeção nos principais circuitos de entrada, conversor CC/CA, circuitos de potencia ( IGBT ou IPM's ) , etc.. faça sua avaliação e compartilhe aqui no grupo.
  15. Claudio dias dos santos
    Olá Reinaldo, você já tentou trocar o módulo wi-fi ? ou conseguiu confirmar que ela realmente está conectada na internet ? pode ser que ela consiga identificar a rede, aceite a senha, mas não estabeleça nenhum protocolo de comunicação, só consegue identificar a rede. outra coisa, tenta conectar via cabo para ver se funciona.
  16. Claudio dias dos santos
    .
  17. Claudio dias dos santos
    No menu de serviços é possível editar o modelo da TV de 40" para 32", mas isso não vai mudar nada na imagem. esse modelo apresenta muitos problemas recorrentes de tela, muito frequente mesmo e a grande maioria dos casos que pequei a imagem fica bem frava ( imagem lavada ) e a grande maioria com listas na tela.
  18. Claudio dias dos santos
    Olá amigo, faça uma avaliação em duas possibilidades que vejo mais provável: 1 - HDMI em curto, tente fazer uma medição dos sinais HDMI em relação ao terra, medir na escala de diodos, caso esteja em curto ou com baixa resistência pode ser o controlador em curto, veja também se ele está esquentando. caso esteja em curto, pode remover e ligar a TV sem ele que ela deve ligar porém sem as funções do HMDI 2 - o relé ( RE1 ) costuma apresentar muitas falhas e apresenta sintomas parecidos. Obs.: faça uma verificação geral de soldas e capacitores de saída das tensões , capacitores esgotados também são falhas comuns
  19. Claudio dias dos santos
    A versão do firmware para esse modelo é ( T295 - A ) - versão A
  20. Claudio dias dos santos
    Olá, Essa fonte usa um pwm de 8 pinos UCC28019a , vou retornar na pesquisa em breve vou seguir sua dica ( alimentação do chopper ) pode ser ele mesmo.
  21. Claudio dias dos santos

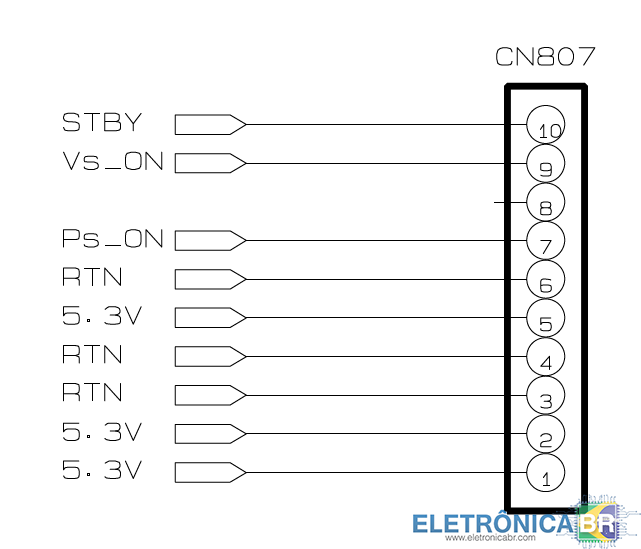

    James, você pode ligar a fone na bancada para testar isoladamente e conferir as tensões. Esse modelo, não me lembro, mas quase todas fontes da Samsung liberam as tensões de saída sem jumpers , mas caso não esteja liberando voce pode fazer jumpers ligando o pino de STBY aos outros pinos de ( VS-ON e PS-ON ) , pode usar um resistor de 100R saindo do STBY O sinal de STBY deve ter uma tensão de 3,5 v a 5v , se a fonte ligar você deve medir todos os pontos de tensão existente na placa e nos informe aqui . no forum você encontra pra Download o esquema deste fonte ( pesquise pelo código BN44-00206A
  22. Claudio dias dos santos
    Essa TV é de tecnologia "PLASMA", então não tem lâmpadas, a própria tela que gera iluminação, quem faz essa geração de imagem ou acendimento da tela são as duas placas drivers ( y-sus e z-sus ) com as tensões VS (205v), VSC_I ( - 190V) e VA (55V ) , VE ( 100V) dependendo do modelo, essas tensões podem varia um pouco.
  23. Claudio dias dos santos
    Olá amigo, na etiqueta traseira, você precisa verificar qual a versão da TV, geralmente existem versões ( A,B,C, D.... etc ) então se a sua placa não for da mesma versão que está gravada no pen driver a TV não vai iniciar o procedimento. O processo de inversão de tela pode ser feito pela atualização do software ou alguns casos via menu de serviço com mudança de parâmetro da tela. no site da AOC só encontrei software disponível para versão B
  24. Claudio dias dos santos
    Olá James, ,Boa noite. Primeiro passo é verificar se a fonte está funcionando, tente desconectar as placas Driver ( Y-sys e Z-sus ) são as placas do lado esquerdo e direito onde são conectados do flats de cor alaranjado (cor escura) , ao desconectar a fonte , as tensões de +5v, +15v, VS ( 190v ) e VA 90v devem aparecer . Faça um teste para verificar se não há curto nas placas Drivers ( Y e Z ), meça em escala de diodos o pontos de tensão VS e o terra e depois inverta as ponteiras em um sentido deve ter um leitura semelhante a junção de um diodo, do outro lado deve estar em aberto., faça a mesma medição na tensão de saída da linha VA, caso apresente curto em algum destes pontos, tente identificar isoladamente cada placa ( Y e Z ) faça as medições e depois retorne.
  25. Claudio dias dos santos
    Geralmente quando ocorre a queima dos IGBTs ou Ipms , os drivers e malha de resistores de polarização do IGBTS e fotoacopladores danificam junto. mas ainda bem que no seu caso já identificou tudo e funcionou. Parabéns pela conquista.
