  1. Gercino Satiro
    @Mauricio Estudier você já verificou a "tensão" EC_RSMRST# ?
  2. Gercino Satiro
    Lenovo - YOGA 930 - NM-B741 EYG70 - REV1.0 Visualizar Arquivo Placa: NM-B741 EYG70 - REV1.0 Marca: Lenovo Modelo: YOGA 930 Uploader Gercino Satiro Enviado 24/03/2023 Categoria Lenovo - IBM
  3. Gercino Satiro

    1 download

    Placa: NM-B741 EYG70 - REV1.0 Marca: Lenovo Modelo: YOGA 930
  4. Gercino Satiro
    Acho que o @castro está citando o componente Intel AF 82801. Não sei detalhar, porém no site da Intel irá encontrar pesquisando por: Intel® 82801GBM I/O Controller Hub (ICH7M) ou 82801JO I/O Controller Hub (ICH10DO)
  5. Gercino Satiro
    Clevo - M5SS0 - 6-71-M5SS0-D02A REV2.0 Visualizar Arquivo Manufatura: CLEVO Placa: 6-71-M5SS0-D02A REV2.0 Modelo: Linha Z da Positivo e outros Uploader Gercino Satiro Enviado 24/03/2023 Categoria CLEVO
  6. Gercino Satiro

    5 downloads

    Manufatura: CLEVO Placa: 6-71-M5SS0-D02A REV2.0 Modelo: Linha Z da Positivo e outros
  7. Gercino Satiro
    @HigorHenrike Altere o título deste tópico conforme orientado pelo @elias.girardi. Com a exata descrição da PCB a ajuda ficará mais precisa... Mesmo assim, com o carregador plugado verifique qual a tensão no pino 2 de PD4302.
  8. Gercino Satiro
    O sistema colaborativo desta comunidade é o mais eficaz e justo que já conheci, todos os gestores do projeto estão de parabéns.
  9. Gercino Satiro
    Em alguns momento podemos nos deparar com uma malha aberta, e por falta de atenção ou mesmo por falta de experiência não nos certificamos dos valores aferidos. Na imagem temos 3 pontos +VIN, que vamos considerar originados de um mesmo ponto em comum, e que PWRON# esteja em 'zero'(0V). Na primeira aferição de tensão todo o circuito, exceto PWRSW#, você encontrará 0V e uma confusão mental já que +VIN está presente em outros pontos... O que a lógica nos induz: a conexão com +VIN está rompida em algum local. Ótimo, isso mesmo, mas penso que uma boa prática, entre outras, seria o uso da condução reversa para certificar se existe um rompimento! Na escala de teste de diodos referencie o GND com a "ponta positiva" de seu multimetro e com a outra ponta certifique se existe Open Line(OL) nos +VIN do circuito, pronto, existindo OL a malha estará aberta mesmo. Este não é um texto com intuito de ensinar ninguém, apenas para deixar uma reflexão.
  10. Gercino Satiro
    Obrigado pela explicação @Gilson Macedo. O que citei foi uma referência das descrições das malhas na tabela de inicialização da placa, independente de arquitetura e quantidades de circuitos integrados, já que mudam mesmo. Entendo que a sequencia de inicialização é o grande segundo passo da análise, ficando o primeiro para as tensões primárias e aferição em pontos específicos como Flash Bios e conector da bateria. Valeu
  11. Gercino Satiro
    Fiquei em dúvida. Power Jack seria o conector da bateria? E sendo, quais as tensões de cada pino com a bateria conectada?
  12. Gercino Satiro
    @Jorge Perpetuo você a presença de APWROK e posterior PWROK?
  13. Gercino Satiro
    São pinos (1 e 2) exigidos para atividade do CI, então a questão é: Lá no SIO(ligado) nos pinos referêntes apresentam as tensões esperadas? Se não podemos ter um problema no OZ8602 ou R223 ou ainda em C295. Pelo esquema note que o temos 2 GNDs, então referencie as leituras no OZ8602 aterrando seu voltimetro no pino 6.
  14. Gercino Satiro
    Com relação ao re-envio da imagem do DC IN não identifiquei anomalia. OK. Com relação a forma de análise deixo uma humilde sugestão: Analise apenas a placa defeituosa, isso irá evitar os possíveis valores "falsos positivos". Com relação ao gerenciador de carga, certifique se o componente U8 é mesmo o OZ8602 e sendo dá uma conferida neste artigo da comunidade: https://eletronicabr.com/forums/topic/45420-estudo-do-chip-oz8602/
  15. Gercino Satiro
    Já enfrentei atualizações de muitas horas e outras mais rápidas. Em umas atualização demorada tive a curiosidade de acompanhar(não por todo período) a atividade de troca de arquivos(WiFi) e notei ausência de troca por períodos longos... pode ser aguardo de conclusão de rotina no processo de atualização... pode ser indisponibilidade dos serviços da Microsoft.... não sei, só sei que foi assim.
  16. Gercino Satiro
    Observe que o Q18 'ativo' irá inabilitar o Q27 e com isso você perderia o dreno de U15 e os sinais resultantes deste componente(considerando JP1 = aberto). Então, O gate de Q18 deve está realmente nulo(0V ou sinal LOW), sendo assim analise o sinal SAFTY_PROTECT já que ele ativa o Q18. Penso assim...
  17. Gercino Satiro
    Me parece que o controlador(ou regulador) seja o OZ8602. Se for, uma análise nas tensões do circuito deste componente provavelmente lhe levará a origem do problema. Independente da substituição, eu me manteria nesta área.
  18. Gercino Satiro

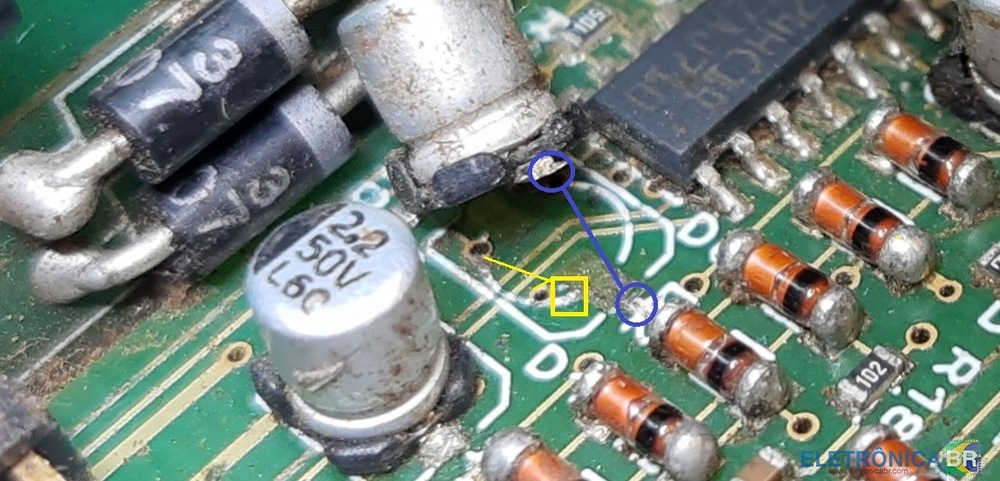

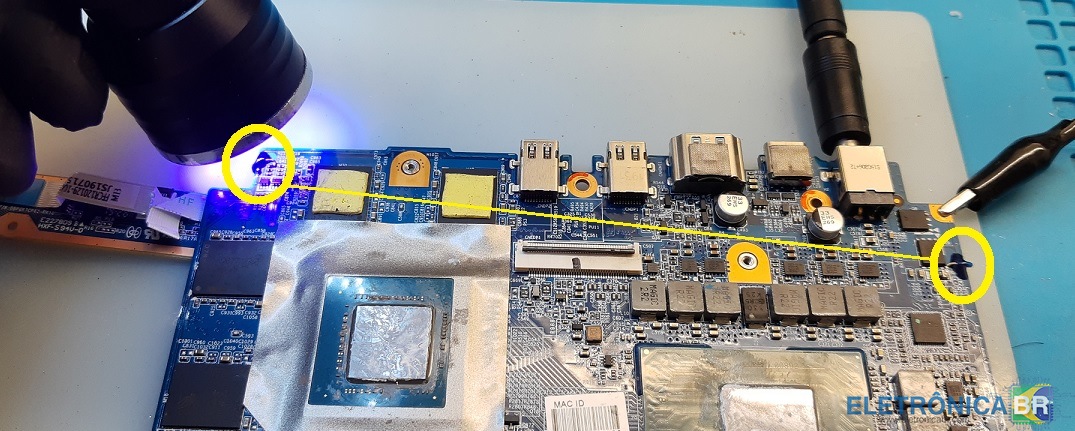

    Já passei por uma situação similar, então fica a dica para os iniciantes no reparo de placas eletrônicas. Muita atenção ao reparas 'pads' rompidos: Observe atentamente se algum desenho(silk) passa sobre o 'pad' a ser reparado, não é impossível encontrar uma conexão por baixo da pintura e se desprezada, dependendo de sua relação, pode causar sérias "dores de cabeça"! A imagem mostra uma conexão que passaria despercebido facilmente. Sucesso a todos.:.
  19. Gercino Satiro
    Outro detalhe é que não observei no tópico as especificações do aparelho... provavel ter 2Gb RAM e tal. Seria interessante apresentar especificações. Apenas uma opnião...
  20. Gercino Satiro
    Vou contar com mais esta oportunidade para aprender: Sendo o processador i3-390M, que possui driver para 32 e 64bit, a PCB não deveria considerar em seus barramentos e protocolos a possibilidade de um S.O. para ambas as tecnologias? Mesmo de 64bit em modo compatível?
  21. Gercino Satiro
    Que interessante @fabio.dongues, para colaborar com o aprendizado poderia me informar qual a temperatura aplicada na estufa e o tempo que deixou a placa?
  22. Gercino Satiro
    Me corrijam caso esteja errado... a sequencia de inicialização descreve a malha(ou sinal caso prefira) que será referenciada no PCH, sendo assim facilmente se encontra no PCH o pino relativo ao pulso destinado ao processor de inicialização.
  23. Gercino Satiro
    Bem lembrado @LEONTEC. Abraço e obrigado pelo acompanhamento.
  24. Gercino Satiro
    Obrigado aos colegas de bancada pelo apoio no reparo deste "abençoado" AVELL. Vamos continuando a boa batalha e que nunca mais apareça defeitos como este, e nem maior antes que alguém lembre! Abraço
  25. Gercino Satiro
    Bem isso mesmo, e se a PCB possui trilhas internas ai esquece! Ajuste técnico realizado, testado e agora ancorar as pontas com máscarra de solda, depois montar e ligar... "que a FORÇA esteja presente!"
