Alguém ja utilizou essa ferramenta e pode me dar um feedback se realmente é eficiente? https://threethrives.com/products/e-suction?fbclid=IwAR1-A6K9ZHH1_21xIb_Hj9VhI-dUS0FMCBJd8GIxo5G2SV6aeLT9rv2HPvw

1.Conheci o site pela google, e por indicações de amigo... 2. Sou técnico profissional, empresário do ramo 3. Programação em linguagem variadas 4. amo a eletrônica, é uma das mas lindas profissão, após aprender mudou muito a minha expetativa de ver as coisa.... meus forte desejo é aprender ainda mas, e estou inteiramente satisfeito em me escrever neste site. obrigado

Caros srs, Encontrei na internet essa dica de ferramenta para localização de curtos que não aquecem em PCB multi layer. Estou abrindo esse topico no intuito de implementarmos esse ferramenta. Segue o link do texto original em inglês e abaixo uma tradução. https://www.analog.com/en/technical-articles/locating-shorts-on-power-planes-of-multi-layer-pcbs.html# Localizando curtas em planos elétricos de PCBs multicamadas por Bob Smith Ocasionalmente, PCBs multicamadas chegam com curtos de energia para aterrar que são difíceis de localizar. Normalmente, a resposta às perguntas sobre como encontrar esses shorts é apenas “Ligue-o a uma bateria de 12 V e descubra onde fumega”. Embora isso possa funcionar, geralmente não é desejável, pois a placa provavelmente será destruída durante o teste. Outro método para encontrar um curto é usar uma fonte de corrente contínua constante conectada entre as camadas de alimentação e aterramento do rastreamento de energia em curto, sondando a placa com um microvoltímetro e localizando o curto, encontrando o ponto de tensão mais baixo na placa. Isso funciona com placas de duas camadas onde a conexão de energia é geralmente realizada usando traços finos que têm miliohms de resistência, mas não é eficaz onde a energia e o aterramento são planos com resistências muito pequenas para permitir uma leitura de tensão. Além disso, os aviões de energia geralmente são enterrados em camadas internas e não são acessíveis para sondas de teste. Certa vez, quando solicitado a encontrar um curto em um protótipo de placa de processamento de sinal óptico que custa aproximadamente 80K $, descobri um método bastante simples e não destrutivo para localizar o curto. Em vez de usar uma fonte de corrente contínua, usei uma fonte de corrente alternada em uma frequência na faixa audível. Normalmente, o campo CA gerado por esta corrente é cancelado pela proximidade dos dois planos que conduzem a corrente dentro do PCB. No ponto em que o curto é localizado por um componente da placa, a corrente é concentrada e perturbada de forma a resultar em um campo CA mais forte do que o presente em outros pontos da placa. Embora os capacitores eletrolíticos de bypass presentes na placa também conduzam corrente, o ESR desses capacitores é geralmente ordens de magnitude maior do que o curto direto. Se um pequeno circuito de captação magnética é fabricado, alimentado a um amplificador de alto ganho, e a saída deste amplificador é conectada a um par de fones de ouvido, é um trabalho bastante fácil encontrar curtos simplesmente movendo a sonda ao redor do cartão até o mais forte tom é ouvido. Se a sonda for pequena o suficiente, o curto pode ser isolado em um único pino em um IC. Embora eu tenha usado um amplificador de potência de áudio de alta fidelidade e gerador de função para gerar o sinal, e um pré-amplificador de alto ganho para amplificar o sinal da sonda de captação, é possível fabricar alguns circuitos bastante simples para executar a mesma função. Descrição do circuito do gerador de corrente e do amplificador de circuito Para substituir o amplificador de potência de áudio que gera o sinal de áudio, um multivibrador que gera uma onda quadrada em aproximadamente 800 Hz é conectado a um estágio de amplificador de potência com uma saída de fonte de corrente que é conectada ao PCB. O circuito é alimentado por uma célula D alcalina de 1,5 V para fornecer uma onda quadrada de 1A de corrente. Descrição do circuito, gerador de corrente Q4 e Q5 formam o multivibrador, Q3 e Q2 fornecem ganho de corrente suficiente para saturar Q1. R4 e a resistência interna da bateria limitam a corrente fornecida ao PCB por Q1. A célula D tem capacidade de 10 A-hora e o circuito consome 0,5A. Como a maioria dos testes leva menos de 5 minutos, a vida útil da bateria não deve ser uma preocupação. Driver de onda quadrada de 800Hz Descrição do circuito, receptor de loop O receptor deve amplificar o pequeno sinal do loop de uma volta para um nível suficiente para conduzir os fones de ouvido sem adicionar ruído excessivo. Para isso, um par de amplificadores operacionais LT1028 de ruído de baixa tensão é usado para fornecer aproximadamente 100 dB de ganho. U1 fornece 57 dB de ganho definido pelos resistores de feedback R3 e R1. C1 fornece uma função de alta passagem a 300 Hz. Este arranjo fornece um ganho geral de 1 em CC para evitar que a tensão de deslocamento conduza a saída do amplificador para o trilho. C3 e R3 fornecem uma função de passagem baixa em 1kHz. O objetivo dessa filtragem é limitar o ruído excessivo, bem como filtrar a onda quadrada detectada, fornecendo um tom mais agradável. R7-C5, R4-C4 e C6 fornecem filtragem passa-alta e passa-baixa adicional e fornecem um ganho DC de 1. R4-R2, defina o ganho do segundo estágio para 39dB para fornecer um ganho geral de 96dB. Q1 fornece ganho de corrente para acionar os fones de ouvido externos. Amplificador de circuito de captação magnética Teste de injeção atual e detalhes de loop de recebimento A onda quadrada de alta corrente é fornecida à energia e ao aterramento para superar os campos magnéticos externos gerados por transformadores de energia e outras fontes estranhas de ruído nas proximidades do loop receptor. O acoplamento entre o campo gerado pelo gerador de corrente e o circuito receptor deve ser minimizado para atingir a sensibilidade necessária para encontrar um curto. Os fios do gerador e do circuito de detecção devem ser torcidos firmemente para minimizar o acoplamento magnético entre eles. A blindagem trançada dos condutores não é necessária, pois o acoplamento é magnético com campo elétrico mínimo. Os condutores do gerador de sinal devem ser conectados o mais próximos possível à borda da placa. O loop de recepção que usei foi um loop único de um quarto de polegada fabricado com fio de arame 30 AWG. O cabo de aço do laço foi torcido firmemente em todo o seu comprimento antes de ser conectado ao receptor. Em uso, com o gerador conectado, o loop de recepção é manipulado para diferentes pontos da placa até que seja detectado um aumento no nível do tom recebido. Aproximar-se do curta aumentará o nível do tom. O pequeno tamanho do loop permite a localização precisa do curto.

Olá companheiros técnicos e, celulares aqui esta uma das ferramentas super poderosa segui link do video em click livre de samsung account , restaura arquivos qcn perdido em personalizações de roms personaliza suas rom ou ate mesmo corrige erros de roms ao corromper .

Bom dia pessoal! Meu nome é Nesley e conheci o portal pela internet. Sou Engenheiro, professor universitário e apaixonado por automação, eletrônica e computação. Atualmente, algo que tem me chamado muito a atenção é o movimento DIY, onde o compartilhamento de conhecimento permite criar ambientes de aprendizado informais com curvas de aprendizado surpreendente. Na verdade, no passado fazíamos isso, mas em nichos... hj, isso acontece em uma escala muito maior. Bem, é isso! Muito prazer e obrigado a todos pela oportunidade!!!

Bom dia ! Estou procurando um multimetro para trabalhar com reparos de placas de pc! Estou a procura de um com um bom custo benefício, tinha em mente o hikari hm 2090 alguém pode me dar uma dica ?

Bom dia. Estou fazendo manutenção em um drive que controla um servo motor do eixo Z de uma maquina de corte a laser, essa utilizada no corte de aço silício. Encontrei muitos pontos de oxidação na placa, com isso imagino que o equipamento passou por maus bocados. Por este motivo, estou tentando sacar os CIs que são responsáveis pelo processamento das informações recebidas na comunicação, CIs responsáveis pelo chaveamento e pelo tratamento do sinal do feedback do motor. Porém não tenho ferramentas para sacar tais CIs, e estou com medo de utilizar uma pinça como alavanca e acabar quebrando o soquete, o que causaria a inutilização da placa. Alguém saberia uma ferramenta ou uma forma segura de sacar tais componentes? Caso alguém já tenha feito manutenção nesse tipo de equipamento, o defeito do drive é que quando ele esta conectado ao CNC e Habilitado para movimento, o motor inicia o movimento sem o comando do CNC, sempre num mesmo sentido, e ao medir a analógica responsável pelo movimento são encontrados 4,9mV. Tirando o borne o motor para, utilizando a pilha para fazer o teste o motor se move normalmente, tirando a comunicação o motor para, porém, após todos os testes, chegamos na conclusão que o defeito está nesse drive.

Bom dia amigos do Eletrônica BR! Desejo informações sobre o que observar na hora de comprar o osciloscópio (marca, Quant de canais, Frequência, série, etc.) o que puderem ajudar eu agradeço.

Olá, Quero compartilhar outra ferramenta que acho muito interessante e útil no dia a dia de instalação de programas para os clientes. É o CCMaker, uma ferramenta para fazer download, instalar e ativar os softwares da suite de aplicativos da Adobe, a Creative Cloud. Atualmente a versão está em CCMaker 1.3.6 O site original da ferramente é um forum Russo: http://forum.ru-board.com/topic.cgi?forum=35&topic=80561&start=300#9 Os links para download direto do forum: https://app.box.com/s/46it7a0vr8ytew2aav2wddwnj0t8hp5i http://www.mediafire.com/file/ev63cb6gfbvn353/CCMaker.7z A Ferramente permite fazer o download da suite completa ou apenas de softwares específicos, como photoshop ou premiere de 2018, 2019 e anos anteriores também se não me engano. Porem o validador automático funciona apenas até a 2018 pois a partir de 2019 a Adobe implementou outro tipo de ativação que antes era amtlib. Vem em inglês e russo, quem abre o software em um primeiro momento precisa primeiro fazer o download dos programas que quer instalar e depois fazer a instalação com ativação AMTemu automática. Qualquer duvida só deixar ai que eu ajudo no que puder. Até mais.

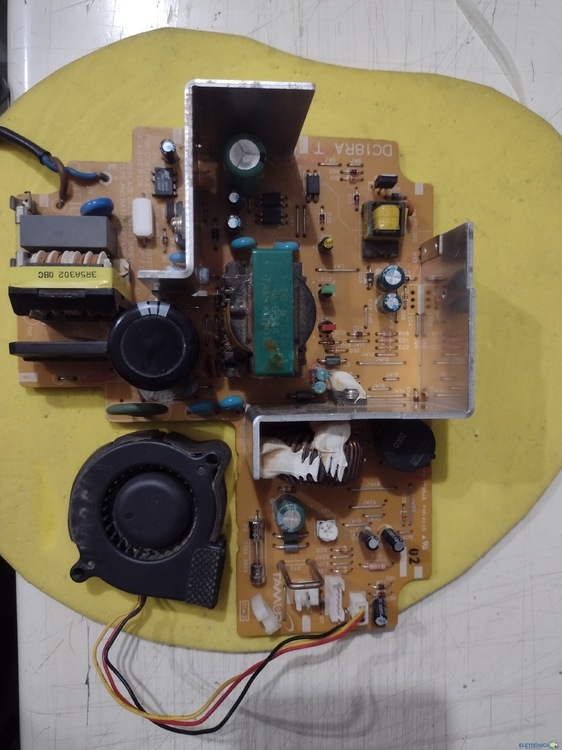

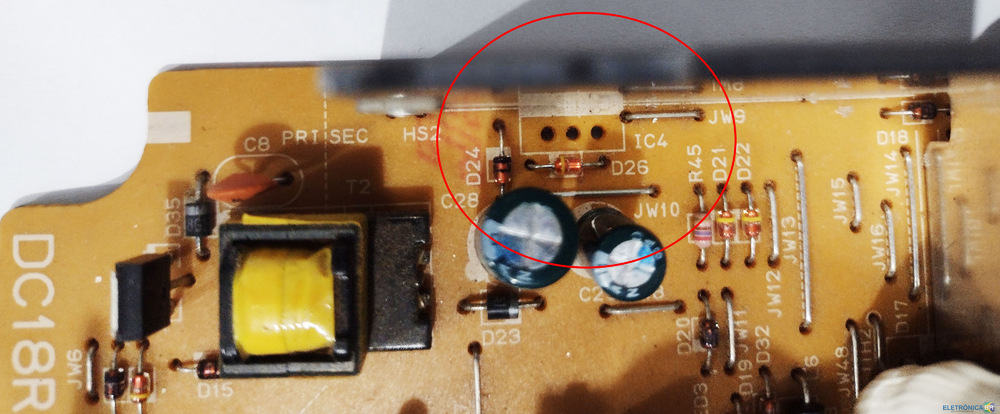

Amigos do site - Meu carregador marca MAKITA DC18RA sofreu pane por alteração súbita na rede e veio a estourar componentes internos e sumiu os códigos desses componentes - São eles o IC PWM com 4 pinos de um lado e 3 pinos de outro lado na posição da placa IC-1 (veja foto) e o outro componente provável um regulador na posição IC-4 (veja foto) próximo ao transformador (menor) TR2 -VAI AJUDAR MUITO SABER OS CÓDIGOS DESSE DOIS COMPONENTES PARA QUE EU POSSA FAZER O REPARO e poder postar os resultados - Desde já agradeço a atenção - Obrigado

Microscópio digital 12MP - 7 polegadas - Tela colorida - Grande base - Grande LCD Visor 1-1200X https://br.banggood.com/MUSTOOL-G1200-Digital-Microscope-12MP-7-Inch-Large-Color-Screen-Large-Base-LCD-Display-1-1200X-Continuous-p-1553823.html?utm_campaign=22668075_139827_1553823&utm_content=10416&p=1I271022668075201806&cur_warehouse=CN

Dica de ferramenta para você criar o tão comentado chabot, mas este que indico, é gratuito com muitas funções mesmo para quem não domina programação, é uma nova ferramenta para o marketing dentro do Facebook. Hoje em dia existe inúmeras ferramentas na área de marketing digital para diversas funcionalidades. Podemos encontrar ferramentas para entregar email, criar sites, página de captura, gravar vídeos e muito mais. A ferramenta gratuita que quero compartilhar é o ManyChat. O que é? O Manychat é uma ferramenta especializada em Bot (robô para entrega de mensagens ), e sendo mais específico, é um bot para facebook messenger, criado para entregar mensagens de forma automatizada no momento exato que o usuário interage com a sua página. Para que serve? Importante para as empresas que utilizam sua página no facebook para se comunicar através do inbox messenger do Facebook, além desta ferramenta ajudar o processo de percepção e construção de marca como antenada, para ser conhecida e reconhecida como preocupada em sempre otimizar os seus canais de comunicação. Chat bot é atual. Vantagens de usar essa ferramenta: - Atendimento ao usuário (em qualquer horário): Com um bot a disposição do seu negócio na internet, você não precisa se preocupar com o horário que o usuário vai chegar na sua página, site ou qualquer outro sistema que se chatbot estiver instalado, ele responderá tudo que a sua empresa tiver programado como resposta para este usuário. - Entregar Conteúdo: São diversas formas: podendo agendar entrega para todas as pessoas ao mesmo tempo, e para um número segmentado de pessoas que já interagiram com sua página. Você irá poupar tempo, dinheiro, diminuir a equipe e conseguir focar em outras áreas do seu negócio.] Na prática, ele oferece até 3 menus (na versão gratuita) para você adicionar, podendo ser link para seu site ou criar uma sequência de mensagens (imagens, vídeos, áudio ou textos) automaticamente, além de mensagens de boas vindas e pedir para pessoas clicarem para receberem mensagens automaticamente, é literalmente o e-mail marketing feito dentro do inbox do facebook, e a mensagem sempre chega na tela do celular. Lembrando que as pessoas precisam dar um ok para receberem mensagens recorrentes assim. Interface é bem moderna e intuitiva. Exemplo de empresa que está usando o ManyChat no facebook: UFC. Compartilho a tela, onde programamos as mensagens para serem automáticas e ao lado aparece relatório de quantidade de cliques e acessos. Investimento Versão gratuita bem bacana, funciona a maioria dos recursos, só que aparece embaixo a assinatura ManyChat (bem tranquilo, não atrapalha.) A versão paga permite personalizar mais, mas ainda não explorei, mas custa R$30 por mês. Acesse a ferramenta: https://manychat.com/ abraços, Melanie Cipolla

Lenovodmidecr - Ferramenta para decryptar e encryptar DMI de bios Lenovo View File Esse programa não é oficial da lenovo, foi deselvolvido por um Russo. Use por sua conta e risco. Usei em uma bios de um V14 G2 ITL e funcionou. [ Lenovodmidecr.exe ]: ver. 1.02 Usage: Lenovodmidecr.exe <Bios-dump> /d|c [/noPause] where: <Bios-dump>: full path for BIOS-dump /d: decrypt DMI /c: crypt DMI /noPause: not pause before exit (default: pause) Press <ENTER> to exit... Um detalhe a mais pra quem quiser usar essa ferramenta para decriptar e depois transferir o dmi de uma bios para outra, o byte selecionado nessa imagem é a chave da criptografia podemos assim dizer, e precisa ser igual ao byte original da bios para onde a dmi está sendo copiada, e com certeza vai ser diferente da bios de origem, então depois de copiar a parte da DMI (incluindo os 2 LENV e tudo que vem depois deles até o fim da tabela) para a bios que vai ser gravada, é necessario editar esse byte que fica na mesma linha dos dois LENV para que fique identico ao valor que tinha na DMI que está sendo apagada e substituida. (8F era o valor desse byte na bios da imagem, mas não vai ser igual a sua) No caso da bios que eu editei o tamanho da tabela DMI do inicio ao fim incluindo os dois LENV era 0x2000 bytes. Submitter e1D Submitted 03/20/2024 Category BIOS Programs

Visualizar Arquivo Universal BIOS Backup ToolKit v2.0 Software para fazer o Backup da programação da BIOS. Nome: Universal BIOS Backup Versão: 2.0 Tamanho do arquivo: 600KB Formato do arquivo: .exe Uploader eorocha Enviado 27/02/2023 Categoria Windows
