Nos últimos dias precisei regravar uma BIOS SPI (Winbond 25Q32 – 4 MB) diversas vezes e resolvi documentar o processo usando Raspberry Pi Pico como programador externo. Funciona muito bem, é barato e confiável quando feito corretamente. Este guia documenta como transformar um Raspberry Pi Pico (RP2040) em um gravador de EEPROM/BIOS universal de baixo custo e alta confiabilidade, ideal para reviver placas-mãe (PC, Notebooks, GPUs). 1. Materiais Necessários Microcontrolador: Raspberry Pi Pico (RP2040). Alvo: Chip de BIOS SPI (Séries Winbond 25Qxx, MX25Lxx, GD25Qxx, etc.). Conexão: Fios Jumper curtos (Recomendado ≤ 10 cm para evitar interferência). Solda: Ferro de solda ponta fina + fluxo (ou Clip SOIC8/Jacaré se não quiser soldar). AVISO IMPORTANTE: Jamais utilize 5V no chip da BIOS. Isso queimará o chip instantaneamente. Utilize a saída 3V3 do Pico. Se o chip exigir muita corrente, use uma fonte externa de 3.3V com o GND unificado ao do Pico. 2. Preparação do Firmware (Raspberry Pi Pico) Utilizaremos o projeto pico-serprog, que emula o protocolo serprog compatível com o Flashrom. Baixe o firmware: GitHub - opensensor/pico-serprog. Faça o download do arquivo mais recente: pico_serprog.uf2. Conecte o Raspberry Pi Pico ao PC segurando o botão BOOTSEL. O Pico aparecerá como um pendrive (RPI-RP2). Arraste o arquivo .uf2 para dentro da unidade. O Pico irá reiniciar automaticamente e estará pronto. 3. Pinout (Conexões) A conexão utiliza o barramento SPI0 padrão do Pico. CS (Chip Select) - Flash SOP8: pino 1 - Pico: GP5 (pino físico 7) MISO (Data Out) - Flash SOP8: pino 2 - Pico: GP4 (pino físico 6) GND - Flash SOP8: pino 4 - Pico: qualquer GND MOSI (Data In) - Flash SOP8: pino 5 - Pico: GP3 (pino físico 5) SCK (Clock) - Flash SOP8: pino 6 - Pico: GP2 (pino físico 4) VCC (3.3V) - Flash SOP8: pino 8 - Pico: 3V3 (OUT), pino físico 36 Dica: Os pinos WP e HOLD devem ser ligados ao 3.3V para habilitar a leitura/escrita e evitar instabilidade, embora em alguns casos funcione deixá-los flutuando. Em caso de dúvidas sobre o pinout do chip eprom deixei uma imagem anexada com a pinagem dele, sempre verifique a marca de referencia, ela será o pino 1 4. Software no PC Opção A: Linux (Recomendado) A instalação é nativa e geralmente não requer drivers adicionais. No terminal: sudo apt update sudo apt install flashrom Opção B: Windows No Windows, o Flashrom não possui instalador nativo oficial, usamos builds da comunidade. Driver: Ao conectar o Pico já com firmware, ele deve aparecer no Gerenciador de Dispositivos em "Portas (COM e LPT)" como "USB Serial Device" (ex: COM3 ou COM4). Baixar Flashrom: Recomendo o build do therealdreg: GitHub - therealdreg/flashrom_build_windows_x64 Baixe o ZIP da última release e extraia em uma pasta simples (ex: C:\flashrom). Abra o CMD (Prompt de Comando) ou PowerShell dentro dessa pasta. 5. Comandos de Operação Sintaxe Básica Linux: A porta geralmente é /dev/ttyACM0. Windows: A porta é COMx (verifique no Gerenciador de Dispositivos). O baudrate :115200 é boa prática adicionar. Aqui estão os comandos para ambos os sistemas: 1. Detectar o Chip Serve para verificar se as soldas/conexões estão corretas. Linux: sudo flashrom -p serprog:dev=/dev/ttyACM0,spispeed=16000 Windows (exemplo com COM3): flashrom.exe -p serprog:dev=COM3:115200,spispeed=16000 2. Ler BIOS (Backup Obrigatório) Sempre faça o backup antes, mesmo que ache que a BIOS está corrompida. Linux: sudo flashrom -p serprog:dev=/dev/ttyACM0,spispeed=16000 -r backup.bin Windows: flashrom.exe -p serprog:dev=COM3:115200,spispeed=16000 -r backup.bin 3. Gravar BIOS Escreve o novo arquivo no chip. O Flashrom verifica e apaga automaticamente se necessário. Linux: sudo flashrom -p serprog:dev=/dev/ttyACM0,spispeed=16000 -w bios_nova.bin Windows: flashrom.exe -p serprog:dev=COM3:115200,spispeed=16000 -w bios_nova.bin 4. Verificar Gravação Compara o conteúdo do chip com o arquivo no PC para garantir integridade. Linux: sudo flashrom -p serprog:dev=/dev/ttyACM0,spispeed=16000 -v bios_nova.bin Windows: flashrom.exe -p serprog:dev=COM3:115200,spispeed=16000 -v bios_nova.bin 6. Solução de Problemas Comuns Erro: "No EEPROM/flash device found" Causa: Má conexão nos fios, fios muito longos ou chip mal alimentado. Solução: Revise a solda, encurte os fios (máx 10cm) e limpe o fluxo residual. Erro: "Multiple flash chip definitions match" O software detectou o ID do fabricante, mas existem variantes com o mesmo ID. O Flashrom pedirá para você especificar. Exemplo de erro: Multiple flash chip definitions match the detected chip(s): "W25Q64.V", "W25Q64.W". Please specify which chip definition to use with the -c option. Como resolver (Adicione -c "Nome_do_Chip"): Linux: sudo flashrom -p serprog:dev=/dev/ttyACM0 -c "W25Q64.V" -w bios.bin Windows: flashrom.exe -p serprog:dev=COM3:115200 -c "W25Q64.V" -w bios.bin Dica de Velocidade Se estiver muito lento, você pode tentar aumentar o spispeed (clock do SPI) se a fiação for curta e de boa qualidade. Tente spispeed=32000 (32MHz). Se der erro de leitura, baixe para spispeed=8000.

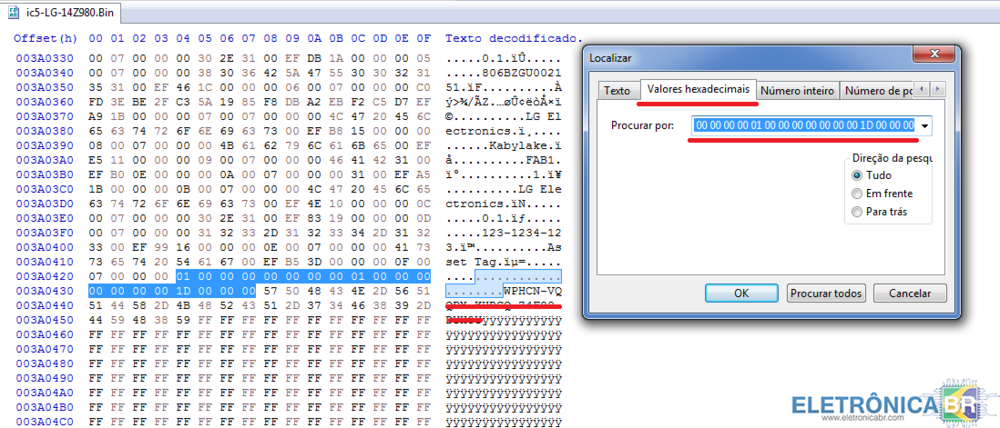

Olá pessoal, acredito que a grande maioria dos técnicos aqui do EBR, sabem como faz... porém como tenho visto nos pedidos de arquivos muitos usuários do fórum ainda tem dificuldades na hora de realizar a limpeza das regiões ME (CS)ME e TXE (CS)TXE, então resolvi fazer esses vídeos para que possam se basear neles e conseguir realizar da forma correta, sem ter a necessidade de que alguém do fórum faça para você, não é a todo momento que se encontra alguém online e disponível para realizar tal procedimento... gerando um tempo de espera, e afinal tempo é dinheiro... Guia de limpeza regiões ME versões 7, 8, 9 e 10, e regiões TXE 1 e 2. No vídeo abaixo o procedimento e detalhes servem para as regiões Intel Me 7-10 e Intel TXE 1-2. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Guia de limpeza regiões (CS)ME versões 11, 12, 13, e 14, e regiões (CS)TXE 3 e 4. No vídeo abaixo o procedimento e detalhes servem para as regiões Intel (CS)ME 11-14 e Intel (CS)TXE 3-4. Mostro o motivo pelo qual a limpeza das regiões dessas versões não devem ser feitas no Meinject. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Guia de limpeza regiões (CS)ME 11-14 e (CS)TXE 3-4 de bios assinadas pelo fabricante. Neste vídeo mostro os procedimentos adicionais que precisam ser feitos quando uma bios é assinada pelo fabricante e o arquivo contém a hash de chave pública do fabricante. ____________________________________________________________________________________________________________ Arquivos para download: MEAnalyser. https://github.com/platomav/MEAnalyzer/releases Intel System Tool. https://eletronicabr.com/files/file/34868-intel-me-8-10-txe-1-2-csme-11-14-cstxe-3-4-system-tools/ Openssl. https://slproweb.com/products/Win32OpenSSL.html ____________________________________________________________________________________________________________ Comando para gerar arquivo dummy.pem: ps: deve ser executado via cmd ou powershell dentro do diretório "BIN" do openssl. openssl.exe genrsa --out dummy.pem 2048 ____________________________________________________________________________________________________________ Espero que ajude, e desde já peço desculpas por algum deslize no vídeo, é minha primeira empreitada desse tipo Qualquer dúvida sinta-se a vontade para perguntar abaixo! Dica: Encontrar serial do windows no arquivo de bios via hxd32 localizar ctrl+F -> Valores Hexadecimais -> Procurar por: 01 00 00 00 00 00 00 00 01 00 00 00 00 00 00 00 1D 00 00 00
