Pesquisar na Comunidade
Mostrando resultados para as tags ''ups''.
Foram encontrados 20 registros
-
.thumb.jpeg.52aed3b3a13aa3767ef740f6173366fc.jpeg)
em análise SMS Power Vision NG uPS 3200 Bi /PCIVO21942 Não segura carga
Alexandre T I postou um tópico em Fontes & No-Breakes
olá boa tarde! estou com esse nobreak na bancada para analise a principio o problema seria apenas a bateria foi comprado as baterias novas instaladas e ficou 72 horas carregando só que ao inverte para as mesma o nobreak desliga em menos de 1 minuto. alguém poderia me da uma ajuda nesse! visualmente na placa dele não tem nada avariado. @Priscila Cristiane pode me da uma luz aqui! -
apresentação Rodrigo Steffler Kohl Lajeado RS
Rodrigo Steffler Kohl postou um tópico em Apresentações
Olá, sou novo no fórum, sou técnico em eletrônica de potência e trabalho na área a 8 anos, fazendo manutenção de nobreaks e establizadores. Perante a situação que estamos passando no país a respeito da pandemia, eu e diversos técnicos não estamos conseguindo contato com os fabricantes dos equipamentos para auxilio em pós-vendas, o que faz-nos encontrar outros meios de comunicação para ajuda, pois grande parte dos clientes não podem parar sua produção (principalmente industrias alimenticias) e nem ficar empenhados (hospitais, datacenters, provedores). Um breve resumo meu: Tenho formação em técnico de manutenção em microcomputadores e eletrotécnico, e atuo como técnico em atendimentos onsite, em clientes que possuem nobreaks e estabilizadores de médio e grande porte.-
- 1
-
-
- potência
- eletronica
- (mais 7)
-
em análise SMS - Power Sinus II uPS3200SFX - Circuito de establizaçãodetecção de rede defeituso
Rodrigo Steffler Kohl postou um tópico em Fontes & No-Breakes
Olá a todos. Este é meu primeiro post no fórum, então não sei muito bem como funciona a criação de tópicos, mas vou tentar seguir todos os passos descritos acima. Então, estou com um SMS Power Sinus II uPS3200SFX, que veio com problema pra mim. Em primeiro momento, detectei que as baterias estavam danificadas e as substituí. Deixei o equipamento em testes por um tempo, porém, comecei a perceber que em algumas simulações de energia, quando eu retornava a falta de rede, ele se resetava, as vezes se ligava outras vezes não. Também percebi que em algumas partidas do equipamento via rede, ao realizar aquele auto-teste dos relés, ele também se desligava (esse defeito não estava acontecendo quando partia o equipamento via baterias, pois acredito que assim ele não realize o teste de rede presente). Como não possuou o esquema da placa, utilizei um semelhante (T08258-02 Power Sinus DSPBlack). Retirei a placa e detectei que o R9 (1ohm) estava danificado e o C6 alterando. Então eu os substitui. Também testei Q1 e alguns diodos zener, todos em perfeito estado. Como estava com a placa em bancada, também aproveitei para substituir o LM324 e os capacitores de MKP 10uF/250VAC (aqueles 3 que estão juntos por uma cinta), pois a capacitância destes estava bem baixa (em torno de 6uF cada). Efetuei a religação do equipamento e ele apresenta o seguinte sintoma: Aaparentemente parece ter piorado, pois agora além de estar com os mesmos problemas anteriores, ainda faz alguns estralos continuos do relé de REEDE/BATERIA quando se liga e também ao faltar energia um dos relés de establização fica chaveando sem sentido e quando isso acontece no painel, se desliga o led de bateria e pisca o de rede (quando equipamento permance em baterias, com o inversor ligado, é como se tivesse pulsando continuamente entre situação normal e estabilização). Eu gravei um video, mas não consegui fazer upload dele aqui para o fórum. Também realizei os teste de todos os relé e aparentam estar em perfeito estado. Eu suspeito que seja o microcontrolador, pois já peguei um caso parecido de um equipamento menor da SMS (não me recordo o modelo). -
Visualizar Arquivo TOPOLOGIA UPS TOPOLOGIA DE UPS MANUAL E ESQUEMAS ELETRONICOS NOBREAKS LACERDA Uploader tapioca57 Enviado 10-05-2021 Categoria Fontes & Nobreaks
-
esquema TS-70 UPSMP-08 REV.01 0408 TS SHARA
Gdn_bonfim postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Alguém poderia compartilhar o esquema desta placa? Por favor. Estou com um resistor esquentando quando conecta a bateria e preciso descobrir a razão. Troquei o IRF2807N e continua a mesma coisa. Após a troca abriu um diodo.
-
dúvida APC Back-UPS 600 - 115/220v - Não carrega a bat.
Euclides Aleixo postou um tópico em Fontes & No-Breakes
No Break: APC Back-UPS 600 - 115/220v Placa: RV.01E 31.05.17 ID: 83743 Não carrega a bateria, tensão que o carregador envia para a bateria chega até 12,2v e não passa disso. -
20 downloads
TOPOLOGIA DE UPS MANUAL E ESQUEMAS ELETRONICOS NOBREAKS LACERDA -
-
![Mais informações sobre "[Ts Shara] Nobreak Ups Compact 600 - TS-100"](https://eletronicabr.com/uploads/monthly_2017_10/UPS-Compact-011-1024x683.thumb.jpg.5143e0e3496ec85de385311a5b4dc931.jpg)
Versão 1.0.0
40 downloads
*Arquivo .pdf enviado pelo fabricante* Descrição do arquivo: Fabricante: Ts Shara; Placa: TS-100 Revisão: 00 (Serve para as outras também) Modelo: Ups Compact 600Va -
Ola
-
Visualizar Arquivo APC STAY 700VA AUTO/115V (8.99.01.2407-4) Esquema elétrico do nobreak Microsol APC STAY 700VA AUTO/115V, (cód. placa 8.99.01.2407-4). Uploader ejdark Enviado 21-07-2017 Categoria Fontes & Nobreaks
-
esquema [Ts Shara] Nobreak Ups Compact 600 - TS-100
Darylmar postou um tópico em Gerenciador de arquivos
Visualizar Arquivo [Ts Shara] Nobreak Ups Compact 600 - TS-100 *Arquivo .pdf enviado pelo fabricante* Descrição do arquivo: Fabricante: Ts Shara; Placa: TS-100 Revisão: 00 (Serve para as outras também) Modelo: Ups Compact 600Va Uploader c4amazon Enviado 02-10-2017 Categoria Diversos -
resolvido resolvido: apc modelo br1500lcd não carrega no-break ups smart
welpytrance postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá Pessoal, Tenho um aparelho nobreak APC modelo BR1500LCD, uso ele em casa há mais de 5 anos e ele não está carregando mais a bateria, fiz os testes e ele está entregando 19volts para bateria onde deveria ser mais de 24volts visto que são duas baterias em série, alguem teria um dica de como resolver? e o esquema da placa também? ou até mesmo a placa para comprar. agradeço antecipadamente, Wellington -
Esquema técnico Nobreak UPS-APC2200 Visualizar Arquivo Esquema técnico Nobreak UPS-APC2200 Uploader yfigueiredo Enviado 18-11-2020 Categoria Fontes & Nobreaks
-
Atuo na área de instalação de ups, Start up e manutenção, desejo ampliar minha gama de conhecimento...
-
resolvido SMS (No-break) / Sinus Double II (uSS10000Ti) 10kVA / T01552-13 / Falha Inversor
kdm postou um tópico em Casos resolvidos - Fontes e NoBreakes

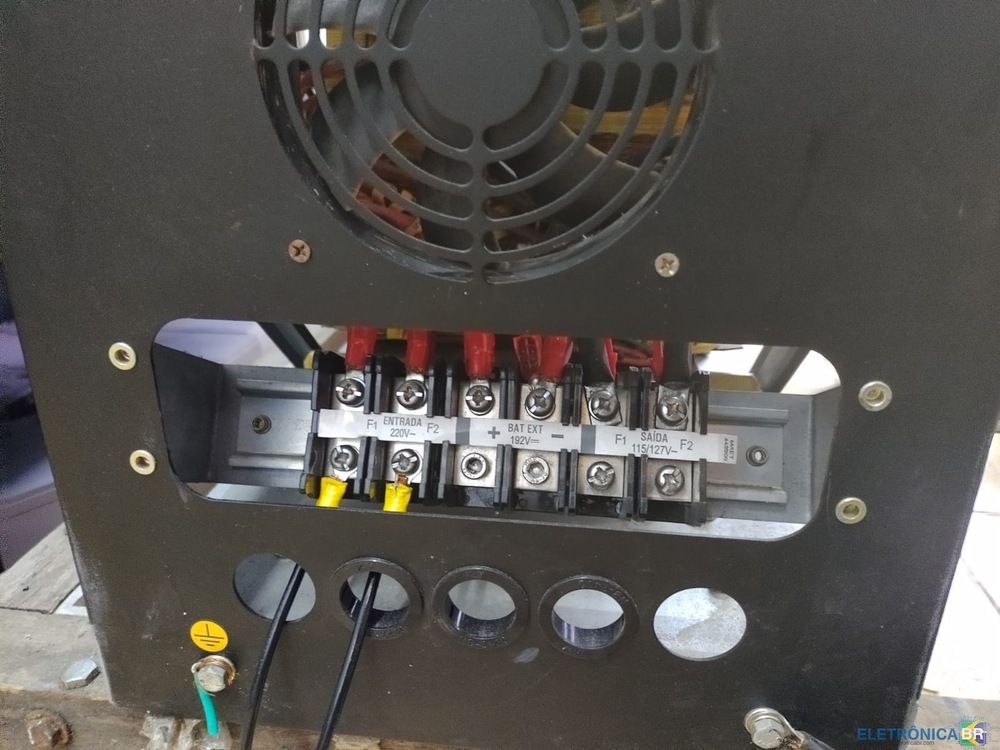

Saudações! Estamos com o no-break da SMS modelo Sinus Double II de 10kVA. Quando o energizamos e o ligamos, ele começa a partir, o trafo ronca e em seguida ele desliga e sinaliza falha e no display aparece falha no inversor. Olhando outros tópicos relacionados, vi algumas resposta do @joao lima RV, seguimos os procedimentos dele e tivemos os seguintes resultados: Com o osciloscópio (a bateria), medimos os pinos 2 e 4 do CN10, e em seguida nos pinos 2 e 4 do CN11 em relação ao Terra (carcaça do IC16 7812). Tivemos praticamente a mesma forma de onda em ambos: Essa medida acima, só conseguimos por um instante de tempo, quando enviamos o comando de liga para o no-break (apertando stand-by e em seguida inversor), deixamos o osciloscópio com trigger no modo single e essa foi a forma de onda que conseguimos, pois após ligarmos o equipamento, uns 2 segundos depois o trafo ronca e sinaliza falha no inversor, então essas formas de onda desaparecem em seguida. Já conferimos os IGBTs e zeners, estão OK. Também conferimos o sensor de temperatura na coluna, um LM19, também está OK. Por hora, continuamos investindo para descobrir o que está causando a falha e consequentemente desligando o equipamento. Estarei deixando mais algumas fotos do equipamento abaixo, caso ajude em algo. Agradeço muito qualquer ajuda desde já! Modelo das placas do equipamento (infelizmente não encontrei esquemático de nenhuma delas, teria ajudado): PIBD003213 T01552-13 (Controle) PIBD016000 T0818700 (Chave estática) PIBD015800 T0819900 (Chave estática) PIBD015900 T0820100 (Chave estática) PIBD001703 T01187-03 (Driver dos IGBTs) (são duas placas, soldadas em uma placa maior, ficam na vertical) PIBD007102 T03342-02 (Placa de potência)
-
Olá! Sou técnico especializado em eletrônica com 15 anos de experiência, focado principalmente na manutenção e reparo de nobreaks. Tenho expertise em nobreaks da marca CM Comandos, onde desenvolvi habilidades avançadas para solucionar uma ampla gama de problemas e otimizar o desempenho desses equipamentos. Estou aqui para compartilhar conhecimentos, aprender com outros entusiastas e profissionais, e ajudar a comunidade com qualquer dúvida relacionada a nobreaks e eletrônica em geral.
-
resolvido APC - BACK-UPS 2200VA BI - Bateria em atenção, apresentando 6 bips curtos
gff311200 postou um tópico em Casos resolvidos - Fontes e NoBreakes
Bom dia, Solicito ajuda aos demais membros do forúm, chegou na assistencia um nobreak APC BACK-UPS 2200VA BI, foi trocada as baterias e enviado para o cliente, após alguns dias o cliente enviou um video do mesmo que estava apresentando 6 bips curtos e a luz de atenção da bateria acesa, cliente retornou o equipamento e foi destinado a minha bancada, ao fazer testes observei o mesmo problema ... Fiz a desmontagem do equipamento e em uma primeira análise da placa observei um fusível queimado [F303], fiz uma ponte com um fio bem fino para simular um fusivel e o mesmo venho a romper novamente, então fui seguindo o circuito para ver se poderia ter algum componente em curto causando esse problema... Componentes que testei: - Diodos, D311, D308, D307, D310, D309, desoldei os mesmo da placa e testei, todos apresentaram bom funcionamento; -Capcitor C300, desoldado da placa e testado com capacimetro e apresentou bom funcionamento; -Resistores R312, R314, R313, R315 Desoldei os mesmo e testei com multimetro e apresentaram suas devidas resistencias, sem problemas; -Transistor Q310[TIP42C], Transistor PNP, retirado da placas e efetuado testes com multimetro na escala de Diodo e o mesmo não apresentou nenhum problema; -Transistor Q311[BC327], Transistor PNP, retirado da placa e efetuado teste com multimetro na escala de Diodo e também não apresentou problema; Após esses testes eu fiz outro jumper no F303 com um fio fino para simular um fusivel e desconectei as baterias da placa e fiquei observando, ao injetar tensão de entrada na placa instantaneamente o F303 rompe causando uma pequena chispa... Preciso de orientação para tentar achar esse problema, alguém sabe em dizer oque pode estar causando o rompimento desse fusivel ? Obs.: Devido a esse circuito levar ao polo negativo das baterias eu acredito que ele esteva relacionado com o problema ... Mas não tenho certeza pois o esquema que consegui no fórum não existe esse F303, acredito não ser o esquema dessa placa ... Segue abaixo link do esquema que achei no fórum: Segue abaixo, fotos que tirei da placa na região quee está apresentando o problema.... WhatsApp Video 2023-05-18 at 10.50.30.mp4
16_42.02_4cf1bc31.jpg.a67b924cb21997b678722561c71e0666.jpg)
16_42.00_5621f6b9.jpg.749ffc5b0c01a059a30701a29bb20410.jpg)
16_42.00_a7f9783e.jpg.8c8a4ce73cee455c0d25ad68457fe56c.jpg)
16_42.00_0c40db39.jpg.b90c50dfe6d14ed0c0544491da8bf60d.jpg)
16_42.01_3b002474.jpg.10a85d1bbd851e07a9636297638e54cf.jpg)
16_42.01_0a3b0542.jpg.b13605bcd4567d71366140191e3af959.jpg)
16_42.01_6748f410.jpg.ff5f6bf722f549a3157efbab8462b2b9.jpg)
16_42.01_5e77ae58.jpg.29fdd99176d78f78c9f49fb91e005709.jpg)
16_42.01_8e5d5a4e.jpg.ef7e60bfbe05020b52ab84e0069f82cf.jpg)
16_42.02_65d568f1.jpg.08d534a2acb72c12c326e8fa82d329e4.jpg)
16_42.02_13ef26a1.jpg.aeaddd391e008f72a50e3d7250247a04.jpg)
.jpeg.a999c31e78093a06848ea0907984aeaa.jpeg)
.jpeg.8448383510a8460a86e64e3fd2b79548.jpeg)
.jpeg.5461a58c1afc4f1609bc083848cc6274.jpeg)
