dúvida TS Shara UPS Compact xpro 1400VA - TS-146 - Não liga em modo Bateria

[weverton dantas]

Boa noite!

Preciso do diagrama do nobreak TS Shara UPS Compact xpro 1400VA.

O nobreak não funciona em modo Blackout ( ligar sem a presença da rede elétrica ). Quando ligado na rede elétrica funciona normalmente, ao desligar a rede o inversor aciona normalmente.

Medido tensão de 109VAc (115V) e 213VAc(220V) na saída. Bateria foi 13,7V a 12,3V nos testes, temperatura das bobinas do transformador principal chegaram a 44C.

[joao lima RV]

Sem rede a tecla de liga tem que ficar pressionada alguns segundos

[weverton dantas]

Ele liga em modo bateria, mas o acionamento do inversor dura aproximadamente 1 segundo e desarma.

Já foi testado com outra bateria e o circuito carregador está funcionando normalmente.

[joao lima RV]

É o mesmo equipamento, pela descrição da #1 entendi que ele não partia sem rede (dc start) .

Verifique os pulsos nos gates e a conexão do fio do trafo com o azul e amarelo que vão nos fets

[weverton dantas]

Se ligar com a presença da rede elétrica, funcionando normalmente, inclusive na ausência da rede o inversor opera normalmente.

Somente o modo blackout não funciona.

[weverton dantas]

Desculpe, me expressei mal.

No modo bateria ele inicia a partida e o inversor opera por 1 segundo e desarma tudo.

Se eu iniciar com a rede ele funciona normalmente. Quando desconecto a rede elétrica o inversor entra em operação normalmente com as tensões indicadas no primeiro posto.

[weverton dantas]

O desarme ocorre com 1 único beep, se continuar segurando o botão a ventoinha e o led vermelho ficam ligados, mas sem chaveamento dos fets e sem tensão na saída.

[joao lima RV]

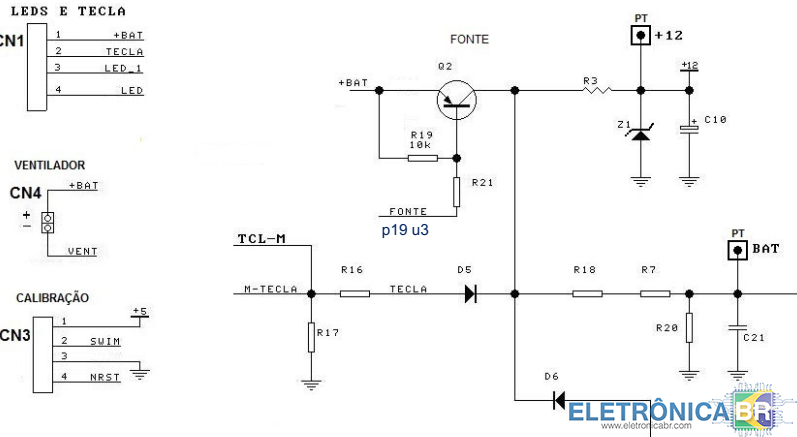

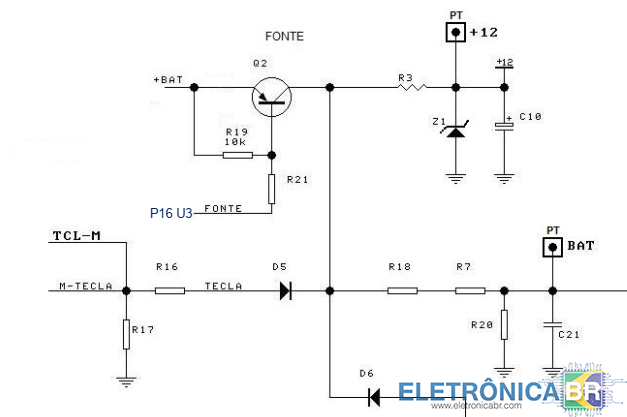

Ao pressionar a tecla colocamos a tensão de bateria no anodo de D5 , gerando 12 v (Z1) e 5v (u4)

O píno 24 do processador ira para alto fazendo que o pino 16 va para baixo , saturando Q2



[Manoel Hosser]

Foi resolvido?

Estou com problema semelhante.

[joao lima RV]

@Manoel Hosser

Abra um novo topico com a sua duvida

No titulo siga o padrão do forum : marca, modelo,nº da placa, defeito.

Na descrição relate o que voce ja fez.

Como criar seu tópico na área correta?
https://eletronicabr.com/forums/topic/153152-saiba-como-selecionar-a-%C3%A1rea-correta-para-criar-o-seu-t%C3%B3pico/

Tentaremos ajudar
