atenção Solicite aqui arquivos para Monitores e Projetores (Esquemas, Manuais, Firmwares, Bios, Flash)

[geek889]

Preciso do esquema do monitor sti mle1950, o que tenho aqui está com problema na fonte que é esse modelo aqui lkp-sp015 rev:0.2 . Grato!



:)

[William_R]

Preciso do esquema do monitor sti mle1950, o que tenho aqui está com problema na fonte que é esse modelo aqui lkp-sp015 rev:0.2 . Grato!



:)



Esquema dessa marca eh um tanto complicado de se achar, sugiro abrir um topico com fotos, codigos dos integrados utilizados nessa placa e o que jah foi feito ate agora para solucionar o problema.



Boa sorte

[Paulo Noce]

Se o arquivo baixado (Esquema Elétrico) foi útil, não esqueça do

ao colega que o disponibilizou no gerenciador.

Também deixe um comentário no tópico relacionado ao download.  Assim, outros colegas saberão se o arquivo está 100% ou não.



Obrigado pela colaboração.





[Alberto Rosa]

Por acaso algum colega com o esquema desse monitor:



Sintoma: Liga mas não apresenta imagem do PC (gerador)



Samsung Modelo: 761BF

MODEL CODE: LS17PFDQFV/XAZ



Grato desde já.



[William_R]

Por acaso algum colega com o esquema desse monitor:



Samsung Modelo: 761BF

MODEL CODE: LS17PFDQFV/XAZ



Grato desde já.





Ainda não achei Manual de Serviço para esse aparelho e acho difícil aparecer, tente o do 740B plus / 940B plus no seguinte link:



Você não tem permissão para ver links. Faça login ou cadastre-se.



ou





Esquema da fonte vide:





Dados da BIOS:





Não resolvendo abra um topico para o seu aparelho descrevendo o problema dele e tudo o que já foi feito para tentar resolver.



Boa sorte



[Alberto Rosa]

Você não tem permissão para ver links. Faça login ou cadastre-se.

vou fazer o seguinte, vou abrir e pegar os modelos das placas e abrir um tópico novo.

Com ele aberto vai ser melhor de iniciar o processo de manutenção.

Baixei a bios, ........



Grato



EDITADO pelo Moderador, este topico eh apenas para pedido de esquemas !



Por acaso algum colega com o esquema desse monitor:



Sintoma: Liga mas não apresenta imagem do PC (gerador)



Samsung Modelo: 761BF

MODEL CODE: LS17PFDQFV/XAZ



Grato desde já.





Ainda não achei Manual de Serviço para esse aparelho e acho difícil aparecer, tente o do 740B plus / 940B plus no seguinte link:





ou





Esquema da fonte vide:





Dados da BIOS:





Não resolvendo abra um topico para o seu aparelho descrevendo o problema dele.



Boa sorte

[curtolo]



[Oliver Acosta]

Boa noite!

Sou novo aqui no fórum e gostaria de contar com a ajuda de todos vocês, pois preciso baixar os esquemas (manual de serviço) para a linha de projetores Benq MP 510/512/515.

Obrigado!

[Hélio]

@Oliver Acosta seu tópico foi movido para a área correta.

Para baixar arquivos, vc precisa ter créditos (joinhas).

Para receber ajuda, abra um novo tópico na área de

Você não tem permissão para ver links. Faça login ou cadastre-se.

.
O título do tópico deve seguir este padrão: Marca e Modelo do aparelho + Defeito.
Informe também todos os testes já realizados.

Segue alguns links que podem ajudar:



[William_R]

Ola a todos, necessito do Manual de Serviço do Monitor Samsung S19C301F - LS19C301FSMZD que utiliza a Main Board BN91-11456J (BN41-01967A). Pois necessito conferir os componentes em torno da fonte de +5V.

Grato a quem puder ajudar.

[minerodf]

Bom dia, galera estou procurando o esquema da placa fonte do monitor Philips i50s8 , modelo ID 150S8FBJ/78,

esse monitor peguei ele todo fuçado , e verifiquei que foram trocados os capacitores da fonte e vendo algumas fotos na internet creio que não estão corretos , então queria o esquema para poder verificar se os mesmos estão corretos. des de ja agradeço

[William_R]

1 hora atrás, minerodf disse:

Bom dia, galera estou procurando o esquema da placa fonte do monitor Philips i50s8 , modelo ID 150S8FBJ/78,

esse monitor peguei ele todo fuçado , e verifiquei que foram trocados os capacitores da fonte e vendo algumas fotos na internet creio que não estão corretos , então queria o esquema para poder verificar se os mesmos estão corretos. des de ja agradeço

Aqui esta:

Boa sorte



[minerodf]

6 minutos atrás, William_R disse:

Aqui esta:

Boa sorte

Obrigado , mas deixa eu te perguntar estou vendo aqui , não vi nenhuma pagina que me de as especificações dos capacitores , como faço?



[William_R]

Caro @minerodf abra um topico para o seu caso, pois no esquema os valores de capacitores que não existem eh que não saem de fabrica montado na placa.

[minerodf]

1 minuto atrás, William_R disse:

Caro @minerodf abra um topico para o seu caso, pois no esquema os valores de capacitores que não existem eh que não saem de fabrica montado na placa.

obrigado

[infor souza]

bom dia eu estou precisando do esquema do monitor lg flaton TPS54339E

[curtolo]

@infor souza , sua solicitação foi transferida para a área correta.



De Solicitação de Esquemas de Notebook para Solicitação de Esquemas de Monitores.

[infor souza]

ola boa tarde alguem tem o esquema do monitor lg flatron 22ea53t

[William_R]

Em 30/10/2017 às 12:51, infor souza disse:

bom dia eu estou precisando do esquema do monitor lg flaton TPS54339E



Seu codigo esta estranho e esse eu ainda não vi !  Poste para nos os dados da etiqueta traseira do aparelho e se for o caso, coloque o codigo da placa fonte e da placa principal.



O codigo no Google aparece como de um integrado conversor Step-Down

[infor souza]

10 horas atrás, William_R disse:



Seu codigo esta estranho e esse eu ainda não vi !  Poste para nos os dados da etiqueta traseira do aparelho e se for o caso, coloque o codigo da placa fonte e da placa principal.



O codigo no Google aparece como de um integrado conversor Step-Down

tem este codigo atras da placa amigo e303981 22 94v 0 aoh 2  ea53 en33

[infor souza]

11 horas atrás, William_R disse:



Seu codigo esta estranho e esse eu ainda não vi !  Poste para nos os dados da etiqueta traseira do aparelho e se for o caso, coloque o codigo da placa fonte e da placa principal.



O codigo no Google aparece como de um integrado conversor Step-Down

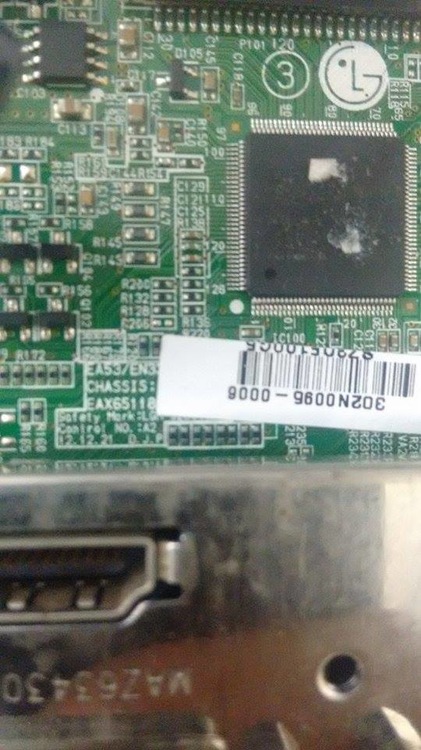

Você não tem permissão para ver links. Faça login ou cadastre-se.

[William_R]

Pela foto da placa indicada, tudo leva a crer que seja o chassis LM13E, vide um manual desse chassis no seguinte link:





[brmotta]

alguem tem o esquema eletrico do dell u2713hmt a placa da fonte a power boardé l1262-1 e a interface board é l2128-1 quem puder me ajudar eu agradeço.

[William_R]

Em 13/04/2018 às 19:21, brmotta disse:

ola alguem tem o esquema do aoc e2270swn quem tiver ficarei grato. nao abri ele. ta dando tela branca com uns risco só vou reparar se tiver o esquema tentar. obrigado.vou abrir na segunda. mas quem puder me adiantar eu agradeço.



Pesquisei pra todo o lado na Internet e não achei o Manual de Serviço ou esquema dele, so acho o Manual de usuario para: E970SWN/E970SWNL/ E2270SWN/E2270SWN6



[brmotta]

que triste essa noticia. entao nem vai ter como reparar. vou abrir por abrir a tela ta branca dando risco tipico de tela. mas queria analisar a placa do lvds e analisar  se achava algo com esquema dava para ver algo. pelo menos. vou tentar qualquer coisa coloco resultado. quanto tempo heim WIlliam. feliz em te ver aqui. vc tem repara tv???
