  1. johnnymaia
    @Priscila Cristiane Bom dia! Já sim, o F1 e F2 estão ok, foram os únicos que achei! Baterias novas!
  2. johnnymaia
    Boa tarde colegas! Sou novo nessa área de nobreaks e preciso da ajuda de vocês! Peguei esse equipamento que perdia a rede! Verifiquei que o Q10 (IRF8010) e Q18(TIP 42c) estavam e curto e o IRF com uma das trilhas rompidas! Troquei e refiz a trilha e o nobreak esta ok na rede, porém não aciona o inversor no modo de bateria (desligando quando tiro da tomada). E ai mesmo colocando de novo ele não identifica a rede, voltando ao normal somente se desligar e ligar novamente. Alguem teria o esquema que pudesse nos ajudar na analise para vermos a região dos controladores?
  3. johnnymaia
    @VHS97 o jeito vai ser raspar essa região em vermelho na foto, se esse pad for la para o outro lado ai vai ficar tenso achar o resistor sem serigrafia pra fazer o jumper. raspe com calma só para tirar o verniz e a tinta da placa
  4. johnnymaia
    @e_favero @gabriel carmo Olha aí que bacana, alguem ja fez a edição da bios! confesso a você que não sabia que já existia essa solução ainda mais via windows, lamento! Faça o teste com a Bios que o colega deu e poste o resultado. Consegui achar esse vídeo do cara mostrando como fazer assista que tem mais detalhes..
  5. johnnymaia
  6. johnnymaia
    @paulo de tarso campos retira o U25 e veja se chega lá os 5VALW sem o ele estar na placa, agora é que o pau vai quebrar e você vai ter que começar a aprender ler esquema,kkkk. Todas as tensões que terminam com ALW estao na placa só com a fonte conectada, as outras vão sugir a partir dessas quando voce estartar. Você tem 1 credito pra comprar o pacote de download minimo pra baixar o esquema dessa placa e começar as emoçoes.
  7. johnnymaia
    @paulo de tarso campos Paulo se está aquecendo é porque tem consumo, na fonte assimétrica não está dando nenhum consumo? Se não tem consumo, o note não ligaria. Se ele liga vai ter consumo. Desconecte tudo da placa mãe. Teste ela somente com o necessário para ligar. Veja se chega os 19v de B+ no pq1201 e veja se tem tensão na PL1201.
  8. johnnymaia
    Antes de mais nada, ter um gravador de bios ex. TL866 (existem mais simples) com os adaptadores necessarios para o modelo da sua bios, ferro de solda, estação de retrabalho, solda, aprender a usar a gravadora, aprender a editar o arquivo e depois disso ver se consegue manipular o codigo exadecimal do arquivo para dar certo.
  9. johnnymaia
    colega aí a questao nao será nem o S.O mas sim a incompatibilidade de hardware! Compre uma Ralink e coloque no lugar! Se existir alguma forma de criar essa compatibilidade acredito eu que seria através da edição do arquivo da bios. Mais barato comprar a placa!
  10. johnnymaia
    bom dia colega! Você está usando esquema ou só lendo a serigrafia? Esse u25 está na linha da USB 3.0. Ele recebe os 5v ALW e libera os USB3_VCCA para a limentar a porta! Já a PL1201 está na linha de B+ e alimenta o FAT de alta PQ1201 (já testou ele?) se ele estiver com problema troque tambem o PQ1202 (fat de baixa) eles estao na linha de do PWM que gera +VGA_CORE.
  11. johnnymaia
    Bom dia colega! Você ja injetou tensão pós jack pra ver o que acontece? Não achei nem esquema e nem boardview! Vai ter que ser na raça, kkk!
  12. johnnymaia
    bom dia colega, faça o seguinte! Se possível retire todo o suporte da bateria para vermos se esse pad que você arrancou segue alguma trilha pra baixo do suporte que não estamos vendo! Depois veremos pra onde você puxa a solda. Achei uma imagem dessa placa mas não consegui identificar algum pad nesse sinal de positivo que você arrancou junto com o pad do suporte.
  13. johnnymaia
    Bom dia colega! Você ja testou essa fonte? Ja testou sem a bateria conectada? Tem fonte assimétrica para para vermos como fica o consumo?
  14. johnnymaia
    Vamos lá colega! primeiramente você precisa abrir o notebook, verificar o nome da placa mãe e consertar o TÍTULO como o Roberto falou aqui em cima! Vamos precisar saber qual o modelo da placa pra vermos qual arquivo você terá que regravar, ok? Você tem gravadora para realizar esse procedimento?
  15. johnnymaia
    Pessoal desculpe pelo sumiço! Na correria! Troquei os resistores mas nada, vou trocar os capacitores de tantalo de novo so que pelos novos que chegaram, desde ja agradeço e vou informando aqui!
  16. johnnymaia
    Blz, obrigado pela tentativa. Show, vou testar aqui e posto resultado. Desde já agradeço!
  17. johnnymaia
    Agradeço de mais colega, porque é só isso que falta pra eu continuar aqui.
  18. johnnymaia
    @arles Boa tarde colega, já verifiquei é bem baixa, mas tenho quase certeza que são diferentes por causa dos resistores que ficam na mesma linha, eles também são diferentes. Quanto a questão de não remover o nectokin, não é aconselhado por poderem afetar no funcionamento na linha mesmo estando com os tantalos, por outro lado não é indicado remover todos os nectokin dos 2 lados da placa e deixar somente tantalos. Desde já agradeço a disposição em ajudar.
  19. johnnymaia
    Boa tarde colegas, estou com esse PS3 que na hora que estava removendo os nectokin, tirei sem querer 2 componentes que não tenho certeza se são resistores e capacitores ou só resistores. Já procurei o esquema dessa placa mas não achei. Algum colega que tenha uma placa igual poderia me falar o que são e valores? Segue foto! Agradeço desde já.
  20. johnnymaia
    Pessoal, tem leds com defeito na barra, porem nao consigo encontrar outros iguais para substituir, pra pedir de fora vai ficar inviavel! Infelizmente esse vai ser PT, teria que ter outra sucata que tivesse ou que ja tivesse esses leds. Agradeço a todos pela ajuda.
  21. johnnymaia
    Desculpe pela demora pessoal, correria aqui. Vou correr atrás aqui e retorno pra vocês.
  22. johnnymaia

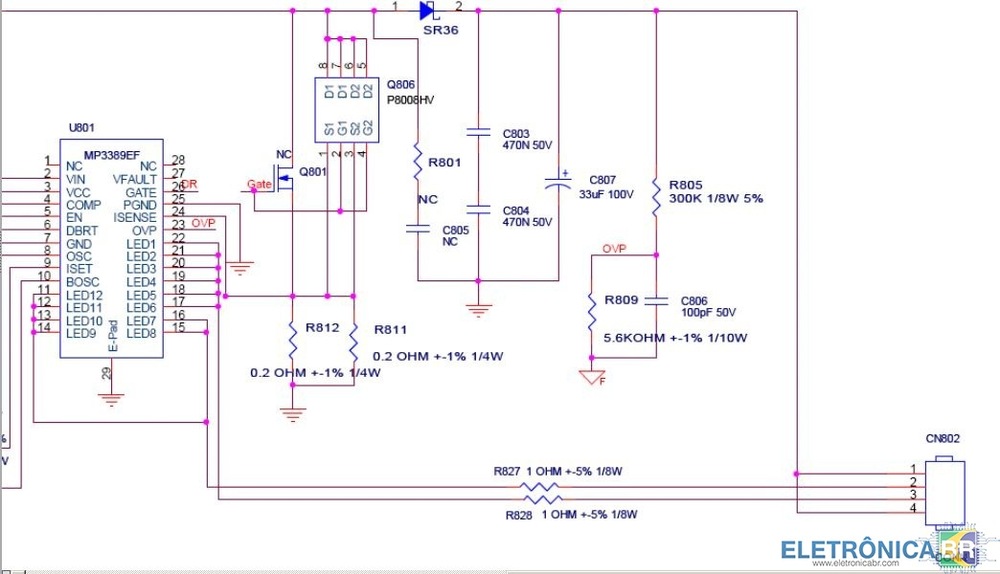

    @William_R Poderia me dar uma ajuda colega? Queria saber se duas dessas linhas se juntam após chegarem no conector da barra de led.
  23. johnnymaia

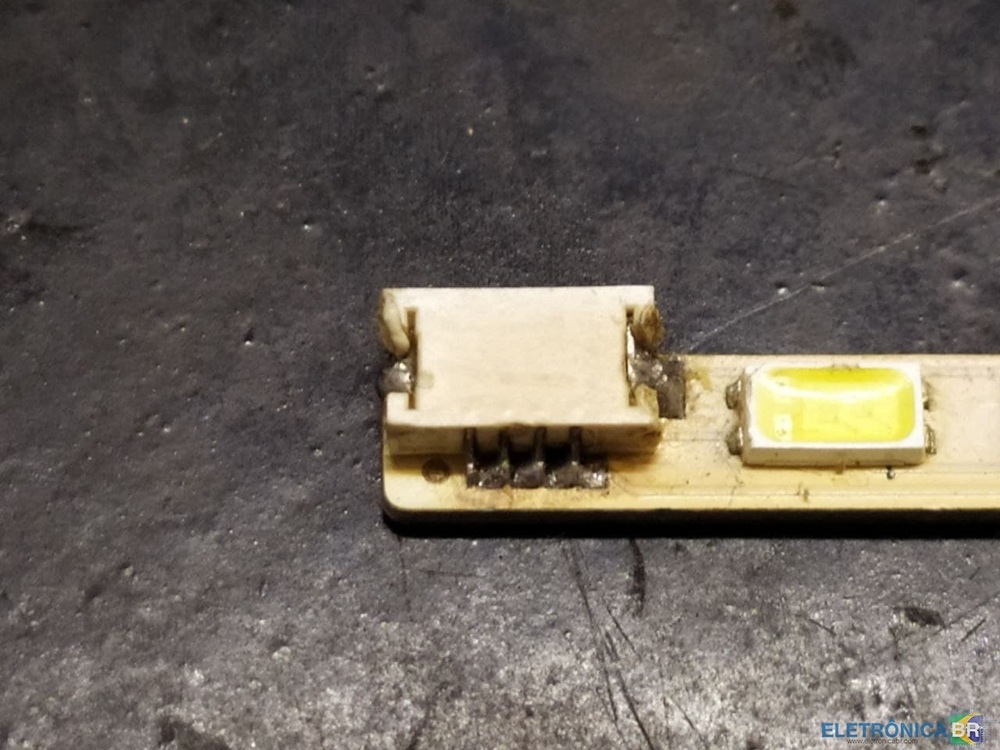

    Boa tarde colegas, sou novo nessa região do forum,kkk! Mas para não deixar um cliente na mão peguei esse monitor. Ele liga normal, conseguimos ver a imagem no fundo mas sem brilho. Desmontei ele todo, até que cheguei na barra de Led. Durante os testes, percebi que nos pinos 2 e 3 do CN802 encontro os 12v e no pino 1 ele quando ligo o monitor ele dá um pico que vai ate uns 50v e depois vai caindo. depois que comecei a fazer o teste de continuidade na barra e na fita que liga a barra na placa, ela piscou e até ficou ligada um tempo mas depois voltou a não ligar. esses 4 pinos do conector da barra de led se unem em alguma linha na barra??? alguem poderia me ajudar?
  24. johnnymaia
    Obrigado a todos os colegas! vou dar como RESOLVIDO
  25. johnnymaia
    Ok, colega esse ruído que você diz é o que o pessoal chama de ripple? De ante mão ja agradeço pela explicação!
