Boa noite, Recentemente recebi uma placa para reparo mas mesma está faltando dois componentes e não achei o esquema da mesma, e não tenho outra igual para ver a referência, caso alguém tenha o esquema ou a placa em questão e puder ajudar, a placa é a placa navitas tecnologia NT00075V502 navitas tecnologia, segue fotos da placa que achei na internet e a foto da minha onde faltam os componentes, trata-se de uma placa de uma esteira ergonômica. -
esquema Solicito esquema. placa M960_mp_mb 8Layer MBX-224 rev 1.1
mobilehouseinfo postou um tópico em Pedidos de esquemas ou bios de notebooks.
Olá amigos! não estou conseguindo achar o esquema desta placa... se alguém tiver ele disponível agradeço! -
esquema Canterburyrbury springfield ba41-01122a 01123a 01124a 01125a 20090713 n130 n140 esquema.
FDONATO postou um tópico em Gerenciador de arquivos
Canterburyrbury springfield ba41-01122a 01123a 01124a 01125a 20090713 n130 n140 esquema. Visualizar Arquivo Se o arquivo foi útil não se esqueça de avaliar e deixar o Uploader FDONATO Enviado 24-09-2020 Categoria Samsung -
Estou com o Dvd Tectoy Dvt C100 - Liga, funciona 1 minuto depois começa a fazer barulho e trava, painel começa a piscar e depois desliga. Conferindo , verifiquei que tem 4 resistores com valores alterados. (RP3, RP4, RP7 e RP6 Como não achei esquema, quero saber se somente pelo tamanho a loja fornecerá resistor com potência que preciso? Placa principal HXY965
-
em análise TV Samsung Plasma PL43F4000 - identificar componentes ou esquema. com foto
oz.2001 postou um tópico em TVs de PLASMA, LCD, LED e CRT
Pessoal, essa TV esta com a fonte pulsando todas tensões. achei o QP801CS estourado (8N60) troquei 3 resistores smd chamuscados 220, 101, 103 ohms mas tem um diodo , dois transistores smd e um IC que não consigo identificar pois os numeros estão inelegíveis. Tenho outra placa dessa aqui mas tbm está impossivel de ver. os TRs, só me digam se é PNP ou NPN e o diodo se é normal ou rápido. qto ao IC é mais importante porque eu ia procurar o datasheet dele. olhem na foto que estão assinalados em vermelho. placa: BN44-00597A (P43LF_DDY) abs:
-
dúvida Ga-78lmt-usb3 ver. 6.0 não liga. Preciso do esquema.
Saka postou um tópico em Motherboards, PCs, All in One & Cia
Parou de ligar. -
troubleshooting Manual de serviço J5 PRIME SM-G570F
maxposeidom postou um arquivo em Esquemas & Manuais de Serviço
-
dúvida Monitor proview ar2238afjw.curto nos 5,1 volts.. preciso do esquema.
Geraldo Guimaraes postou um tópico em Monitores e Projetores
Boa noite técnicos sábios do fórum..esse monitor estava inoperante.eu abri ele e ao tirar o cabo flat do display ele ligou sem vídeo é lógico..reparei muita sujeira no flat..fiz limpeza e ao montar torrou o transistor responsável pelos 5,1 volts da placa do display (v_con)..estou precisando do esquema pra saber que tipo de transistor smd é esse..vocês poderiam me ajudar?. Muito obrigado a todos. -
em análise Monitor proview ar2238afjw.curto nós 5,1 volts.. preciso do esquema.
Geraldo Guimaraes postou um tópico em Monitores e Projetores
Bom dia amigos do fórum..estou com com esse monitor que está com um curto na linha de alimentação..torrou o transistor responsável por essa tensão.. alguém de vocês tem esse esquema elétrico para me arranjar?.. muito obrigado. -
dúvida TV 29LN300B-PC não liga e não acho o esquema.
jctf postou um tópico em TVs de PLASMA, LCD, LED e CRT
Esse TV monitor ao acionar o controle remoto, o led pisca apaga mas o TV não liga, já peguei assim e era o Q1002 com fuga, mas nesse caso não é. Dei uma examinada só achei o +B que alimenta o backlight que deveria ser de 52,3V, está com 42V, não consegui o esquema em canto nenhum, achei com o final PX mas é diferente, tem que ser com o final PC. -
dúvida TV PHILCO PH21MSS tensao vestical nao bate com a do esquema.
KLEBER19 postou um tópico em TVs de PLASMA, LCD, LED e CRT
olá amigos, eu estou com essa tv com as duas tensão do vertical que não bate com a do esquema +14 -14 estão dando +20 -20 sem o vestical no lugar e o + b esta com 109 voltes, achei tambem o 2n5551 em curto. alguem que tem esperiencia nessa tv pode mim ajudar? -
notebook Acer E1 não liga
calpalhares paraty postou um tópico em Pedidos de esquemas ou bios de notebooks.
QUEM PODERIA ME ARRUMAR O Esquema Schematic Acer- ASPIRE E1 V1 V3-531 571 LA-7912P 3385. ELE NÃO LIGA. OBRIGADO -
buenos dias me llamo elkin rojas soy de colombia departamento de boyaca estoy interesado en encontrar el esquema para un portatil sony vaio mbx-271, soy tecnico en sistemas y electronica, tengo nivel medio de reparacion de portatiles a nivel electronico y software, me gustaria aprender mas con su ayuda y aportar algo de mi experiencia, conoci esta pagina por medio de la busqueda de google, gracias
-
troubleshooting Manual de serviço J5 PRIME SM-G570F
maxposeidom postou um tópico em Gerenciador de arquivos
Manual de serviço J5 PRIME SM-G570F Visualizar Arquivo Manual de serviço /diagrama em bloco/esquema Manual de serviço J5 PRIME SM-G570F Uploader maxposeidom Enviado 07-04-2019 Categoria Esquemas & Manuais de Serviço -
boa tarde amigos; estou precisando do esquema eletrico do monitor lg m237wa. o mesmo deu entrada na oficina inoperante. apos analisar,os capacitores da fonte estavam com defeito,feito a troca as tensões de 5V e 15V se normalizaram;porem o setor de back light não funcionou. se alguem puder me ajudar desde já agradeço
-

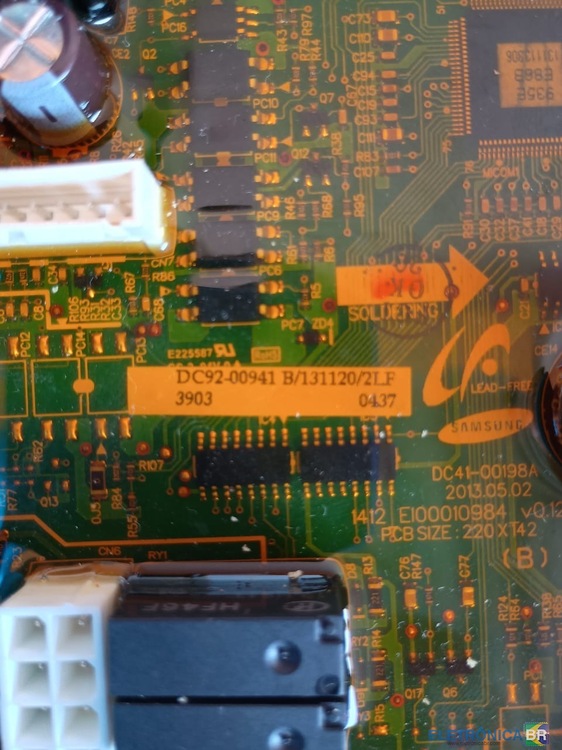

Ola amigos me chamo Juscelino, sou tecnico em maquinas de lava roupa, tenho um lava e seca Samsung wd856 que apresenta o codigo de erro 3E3 esse codigo e referente ao motor, fiz o teste com outa placa a maquina esta funcionando tudo perfeito, então troquei o IPM IKCM15F60GA que e o controlador do motor, mas o erro permanece o motor não gira nem da sinal algum, alguem tem alguma dica ou tem equema para me ajudar. Obs: o ipm veio com a numeração apagada eu coloquei o IKCM15F60GA pois dizem que tem mais potencia que o IGKCM15F60GA Codigo da placa DC92-00941 B/131120/2LF Modelo da maquina WD856 ou WD106
-
Boa noite, tenho esta maquina Kondortech CD-4820 que queimou ao ligar na corrente errada sendo ela 110v, aparentemente queimou o fusível de 20A e pareci-me que um varistor, mas ele estava muito destruído para saber qual era onde circulei em vermelho e a outra placa e a entrada da energia para esta que queimou. teria como saber qual componente colocar ali? desde já agradeço a ajuda...
-
Olá pessoal! Não encontro esse esque nem boardview, alguém conseguiu esse esquema? Onde posso encontrar? Estou desconfiado de um CI mas preciso do esquema para concluir a análise! -
em análise Acer AIO AZ1-751 - 71R-NH4SU4-T850 . nao liga
Whallas postou um tópico em Motherboards, PCs, All in One & Cia

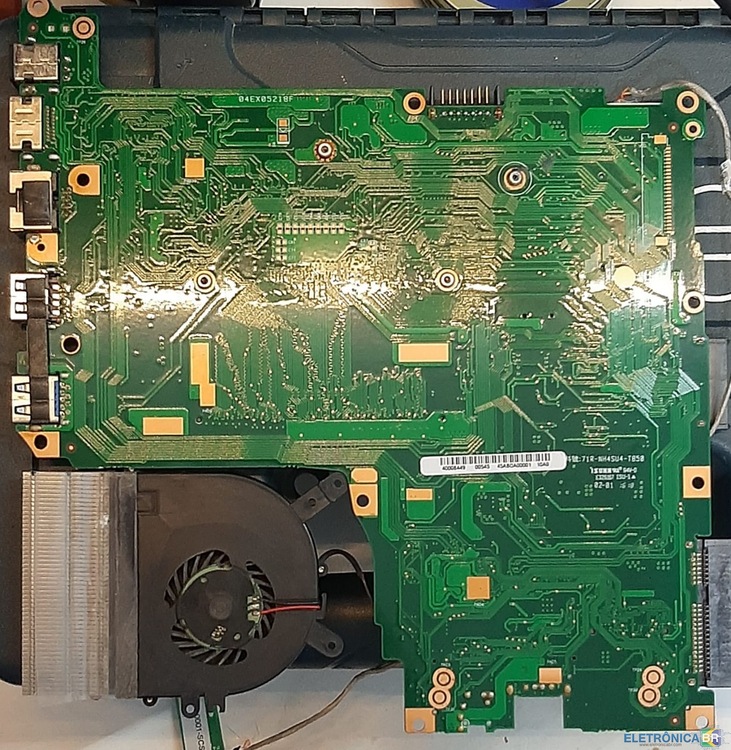

Tem tensão de 19v , 17v e 9v no power sem mais tenções. quando aperta no power caía a tenção e depois não acontece nada, o R533, C296 e R5 aparentemente em curto. gostaria do esquema.
