Preciso de alguma solução para isso, já testei em outros notebooks e do mesmo jeito, eu uso uma interface de audio nele para eventos. Acontece que ao ligar um ventilador, ou até mesmo no local se tiver freezer, geladeiras, os usbs do notebook ficam desconectando. Isso comprovei em casa, pois ao ligar ventilador e desligar, os usbs do notebook desconectam e a interface de audio começa a xiar e só volta se conectar de novo. Dando a entender que perdeu-se a conexão de dados, nesse pico que o houve com ao ligar o ventilador. Notebook eu sei que não é, pois já testei em outros e faz a mesma coisa. Testei com filtro de linha, com estabilizador, e nada ainda de resolver isso. Será que é EMI?

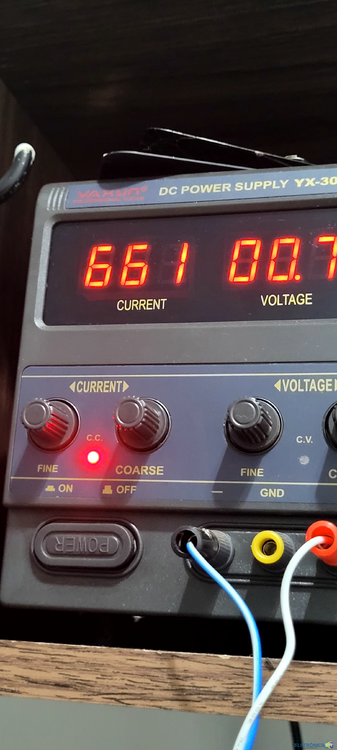

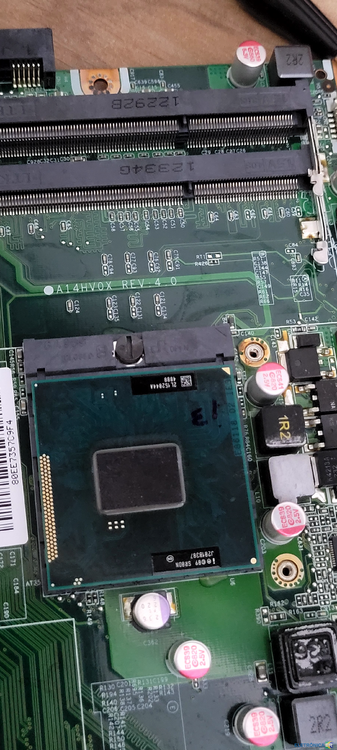

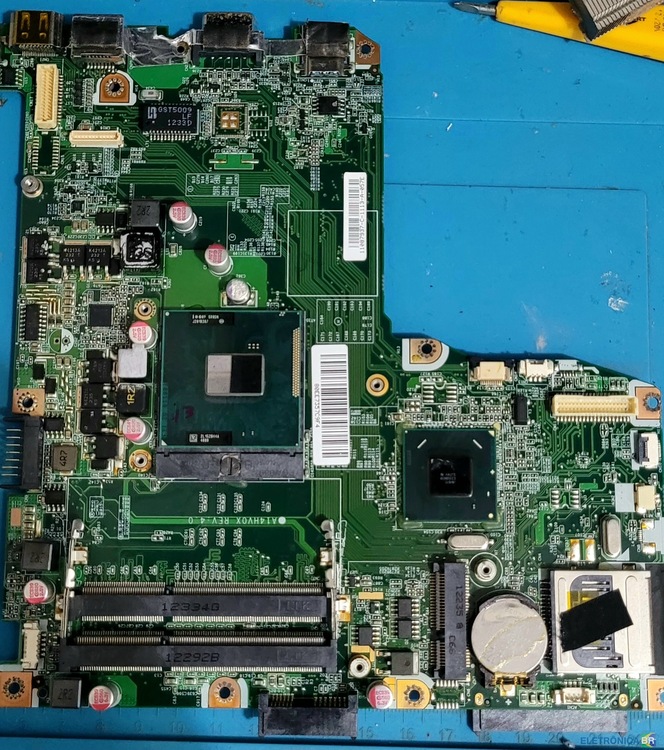

Olá a todos. Estou com esse notebook na bancada, equipamento não liga, não achei esquema elétrico porém temos um CI esquentando dando 0,25a de consumo. Não achei nenhuma informação sobre ele, alguém poderia ajudar?

I — O que é uma porta de depuração? Estamos estruturando no EBR um mapeamento prático das portas de depuração (UART, JTAG e SWD) em notebooks — principalmente MacBooks, Intel, T2 e Apple Silicon. A maioria das placas possui um microcontrolador chamado EC (Embedded Controller) que fica ligado assim que a placa recebe 3,42v G3H ou 1,8v EC. Mesmo com a máquina “morta”, o EC já está rodando código e muitas vezes já envia mensagens por UART. Em muitos notebooks, essas linhas UART não aparecem como um conector separado. Elas vêm misturadas no próprio conector JTAG / Debug ou até roteadas para o USB-C (SBU1/SBU2) quando a porta entra em modo de debug. Basta ligar no TX do EC ou do CPU para capturar mensagens de inicialização, erros de power, falhas de reset, etc. Em resumo: boa parte das soluções modernas de debug combinam JTAG e UART no mesmo cabo, e muitas placas de notebook expõem o TX da UART do EC nesses conectores. Esse recurso, aliado ao fato de o EC ser energizado por uma LDO always-on, permite extrair logs úteis logo nos primeiros instantes de alimentação. Isso transforma uma placa aparentemente morta em uma fonte de informação. Além do JTAG, muitos MCUs implementam um pino opcional chamado SWO (Serial Wire Output) que fornece um “canal de printf” assíncrono para envio de mensagens. O SWO é unidirecional e pode transmitir logs semelhantes ao UART (por Manchester ou UART), mas não permite enviar comandos para a CPU. Em outras palavras, o SWO funciona como um “UART embutido” dentro da interface SWD/JTAG. Dentro de todo notebook — inclusive MacBooks T2 (2018–2020) e Apple Silicon — existe uma “boca secreta” como TP_SOC_DEBUGPRT_TX / RX que a placa usa para falar. Essa boca é chamada de porta de depuração. Ela é usada para saber: Se o processador acordou Se a memória respondeu Onde o notebook travou Mesmo quando não liga, essa porta muitas vezes continua falando. II- O que é UART? UART é o idioma mais simples que a placa usa para falar. Ele só precisa de: TX → a placa falando Level Shifter → ampliar ou reduzir amplitude do sinal serial GND → terra (referência elétrica) É como um walkie-talkie: um fio fala, o outro escuta TX+RX; Só vai nos interessar a transmissão. saída serial de firmware (debug console) em ASCII. Cada linha que aparece ali foi escrita por um engenheiro da Apple, Intel ou do fabricante do EC para responder perguntas como: – “o chip acordou?” – “a RAM respondeu?” – “o power-good veio?” – “o firmware carregou?” III — Como a gente escuta a placa? A partir daqui, a intenção não é só ligar um cabo: é padronizar como o EBR captura, interpreta e compara esses sinais. Usamos um adaptador USB → UART. O computador não entende direto o idioma da placa. Então usamos um adaptador chamado USB → UART. Alguns exemplos: CH341A USB-UART level selectable (1.8V / 2.5V / 3.3V / 5V) Eles transformam: USB do PC → sinais UART da placa Ela vai dizer coisas como: falha de ALL_SYSPWRGD erro de memória RAM falha de ME REGION reset infinito watchdog do EC Isso permite saber se o defeito é elétrico, firmware ou lógico. Se esses logs começarem a ser postados aqui, em pouco tempo teremos um mapa real de como as placas falham. Isso é o que falta hoje na bancada: memória coletiva. IV — Onde encontrar o UART na placa (T2, EC, JTAG e ARM Silicon USB-C) Depois de entender o que é UART e por que ele existe, o próximo passo é simples: Onde estão esses sinais na placa? Na prática, quase todo notebook moderno possui pelo menos dois UARTs: Um do EC (Embedded Controller); Um do CPU / SoC; E eles aparecem de muitas formas diferentes. 1) UART do EC (Embedded Controller) Mesmo com a máquina sem vídeo, sem boot e sem BIOS, o EC já está tentando inicializar e vai mandar mensagens por esse TX. O EC é o primeiro chip a ligar quando a placa recebe 1.8v ou 3,3v LDO. Antes do BIOS, antes do PCH, antes do CPU. Por isso, o UART do EC é o mais importante para diagnóstico de placas mortas que ainda sussurram. Nos esquemas ele aparece com nomes como: EC_TX EC_RX KBC_TX KBC_RX SMC_DEBUG_TX EC_DEBUG_TX HOST_DEBUG_TX e ETC. Se você encontrar um ponto de teste escrito TX perto do KBC, SMC, T2 no Board View, quase sempre é ele. 2) UART dentro do conector JTAG / Debug Muita gente acha que JTAG serve só para programação. Na prática, a maioria dos conectores JTAG de notebook também carrega UART. Fabricantes fazem isso porque: JTAG é usado para depurar o dispositivo via UART que é usado para ver logs então eles colocam tudo no mesmo conector Por isso você encontra conectores com sinais como: TMS TCK TDI TDO e também: DEBUG_TX Mesmo quando o conector não está populado, os pads na placa quase sempre existem. Se você localizar o conector JTAG do EC, há grande chance de ali existir um TX de UART pronto para uso. 3) UART roteado pela USB-C (SBU1 / SBU2) Nos notebooks ARM modernos mais novos (Apple Silicon M), o UART muitas vezes não sai em pads físicos. Ele é roteado para a porta USB-C quando ela entra em modo de debug. Nesse modo: SBU1 vira UART TX SBU2 vira UART RX Isso é o mesmo UART do EC ou do CPU, apenas passando pela Type-C. Com um cabo Type-C breakout ou um adaptador, dá para ligar um USB-UART nesses pinos e capturar os logs sem abrir a máquina. V — Adaptação do CH341 com level shifter para UART seguro em 1.8 V e 3.3 V Pessoal, conforme fui avançando nos testes de UART em placas de MacBook, T2, ficou claro um problema sério: os adaptadores USB-UART comuns (CH341, FT232, PL2303) trabalham em 5 V ou 3,3 V, enquanto a maioria dos SoCs, T2 e ECs modernos usam 1,8 V. Ligar RX/TX direto nesses chips pode: – não funcionar – gerar ruído – ou até danificar o SoC Os adaptadores comuns trabalham em 5 V ou 3,3 V. Mas EC, T2 e Apple Silicon usam 1,8 V. Por isso estamos modificando o CH341 com level shifter interno. Isso cria um padrão de hardware para o EBR. CH341 (USB 5 V) → Level Shifter → Placa (1.8 / 3.3 V) Por isso comecei a modificar o próprio CH341, adicionando internamente um level shifter (conversor de nível lógico) entre o CH341 e a placa. Isso cria um padrão de hardware para o EBR. Isso permite capturar logs de: EC, PCH, T2, iBoot, BootROM e Apple Silicon sem risco. Por que isso muda tudo? Com isso o CH341 deixa de ser um programador/cabo TTL barato” e vira uma interface de debug profissional. Os principais benefícios: • Permite ler UART de T2 e Apple Silicon sem risco • Funciona tanto em 1,8 V quanto 3,3 V • Evita back-power e latch-up no SoC • Permite deixar o adaptador conectado durante boot, reset e falha • Permite capturar logs de EC, iBoot, BootROM e kernel sem danificar a placa Na prática, isso faz com que portas de aparelhos que parecem “bloqueadas” ou “mortas” simplesmente passem a funcionar, porque o problema real era elétrico, não lógico. A ideia é simples: CH341 (USB, 5 V) → Level Shifter → Placa (1,8 V ou 3,3 V) O level shifter é alimentado pela mesma tensão da placa 820-00850 (por exemplo, P1V8SLPS2R_SW0 ou PP1V8_UPC_ vinda do Controlador PD, do EC do notebook ou de um Rail Always-On ou LDO). Assim ele só funciona quando a placa está viva e nunca injeta tensão mais alta no SoC. Objetivo desse projeto no EBR A ideia é que, com esse tipo de adaptador, a gente possa padronizar: – Captura de logs e armazenamento; – Depuração de falhas de power até S0; – Análise de ITE, ENE, MEC, EC, PCH, T2, Apple Silicon e outro; – Desenvolver uso do UART via USB-C ou test points dos SUPER IO, SMC e T2; – Contribuir com pontos de teste, logs ou pinouts está ajudando a transformar tentativa-e-erro em engenharia de bancada; – E usar isso para alimentar o banco de dados colaborativo do EBR sem fins lucrativos. Quem já tentou UART direto e teve problemas, recomendo testar esse método. Vocé vai precisar cortar o UART que sai do CI Ch341 de 5v para fazer a adaptação e tranformar nosso programador velho em uma ferramenta TLL de 1.65v a 5v A parte difícil (e a que realmente importa) é esta: 1. pegar um CH341 de verdade, 2. pegar um bisturi, 3. cortar trilhas, 4. soldar fios, 5. adaptar o CI level shifter, 6. testar em placa real É isso que transforma um “esquema bonito” em uma ferramenta que realmente funciona na bancada. Por isso, na próxima etapa, eu não vou ficar só em diagrama. Vou fazer o procedimento em um CH341 virgem, aqui na minha bancada. Vou usar um TXS0102 (ou similar) retirado de sucata de notebook ou MacBook, cortar as trilhas de RX/TX que saem do CH341 em 5 V, e inserir o level shifter no meio, do jeito certo: CH341 → Level Shifter → Placa Isso é muito mais valioso do que qualquer imagem desenhada no computador, porque mostra: • onde cortar • onde soldar • quais pinos usar • onde ligar VCCA, VCCB, OE • como alimentar pelo 1.8 V ou 3.3 V da placa • como evitar back-power Próximos passos Vou postar aqui: Fotos reais do CH341 Onde as trilhas são cortadas Onde o TXS0102 entra Como ficou depois da modificação E logs reais capturados em MacBook (CoolTerm) A ideia é que qualquer técnico consiga olhar isso e dizer: “ok, eu consigo repetir isso na minha bancada”. Um pedido simples Esse projeto tomou tempo, estudo, sucata, erros e testes. Se você acha que isso pode ajudar a comunidade, deixa um joinha no tópico. Isso me motiva a ir até o fim e publicar tudo — inclusive logs reais e casos práticos. O objetivo é simples: fazer algo longo, completo, mas que qualquer pessoa consiga entender em 10 minutos e sair sabendo: onde ligar, como medir, e como ouvir a placa falar. Continua

Preciso de uma ajuda, eu tenho um notebook antigo, um LG A550, que está sem bateria, eu comprei uma bareria bem parecida com a dele para tentar adaptar o sistema dela nele, porem quando eu estava testando inverti os fios de polaridade e acabei queimando um ou dois componente da placa, por ser um note antigo e sem muito valor comercial eu mesmo vou mexer nele, quero fazer de tudo para recuperá-lo(mais por uma questão pessoal), se não der está tudo bem, ele vai servir como uma cobaia para eu aprender algo novo, vou mandar uma foto dos componente que queimaram, se alguém souber me dizer os nomes deles para eu comprar agradeço de mais.

Ferramenta para criar pendrive de boot para editar Numero de Serie notebook Lenovo Visualizar Arquivo Veja como criar um pendrive de boot para editar numero de identificação de notebook Lenovo. Ao descompactar os arquivos abra o o arquivo Leiame. Uploader Roberto275803 Enviado 29/01/2026 Categoria Programas de BIOS

A princípio este notebook de modelo NP300E5M, mainboard modelo BA41-02538A foi trocado o LCD, porém retornou a assistência com baixo indice de brilho, o ajuste de brilho pelo modo FN funciona porém , ajusta levemente o brilho, abrindo encontrei o que parece ser um regulador de voltagem alterado fisicamente, acredito ser este a causa do defeito, já que o mesmo fica perto do fpc do display lcd, a nomenclatura da peça é A9AV.

Eu tenho um Avell gamer de 2014,G1540 NEW e ele possui um i7 4700MQ com uma gtx 770m (MXM)que esta com defeito e queria saber se eu conseguiria botar uma da serie 900 nele? Ou alguma outra ou se precisaria atualizar bios ou Vbios

Ola amigos, estou com esse notebook da acer A514-54 que entrou so funcionando na bateria. Não carregava e e nem ligava so com carregador. Fui fazer uma resolda em alguns mosfet's com ponta do ferro grossa e acabei movendo alguns componentes para cima de outros e nao vi. Ao ligar o notebook na fonte ele até alimentou a bateria mas a bobina do positivo dela começou a esquentar. Sem bateria, só com carregador, se ouvia um clic, clic, bem baixinho que nao consegui identificar certinho o local nao. Me parecia vir do super I/O. Depois cheirou queimado e morreu. So depois disso que vi os componente que dessoldei. Agora to com esse problema aqui e cliente querendo o not. Chega 19v e sai 19v do charge. O Charge tambem libera 6v acredito que seja para algum mosfet, mas nao tenho esquema dele, assim ficou difcil. Se vc tiver e poder me mandar ele e dar alguma dica. Desde de ja obrigado.

Bom dia amigos! Tenho esse note na minha bancada fiz medição na placa e constei que não tinha tensão nessa parte da placa . Alguém teria o boardview ou poderia me dar uma dica sobre . Obrigado

Como gravar bios atraves da gravadora

Bom,eu tenho um Avell gamer de 2014 G1540 NEW,possui um i7 4700MQ e uma GTX 770MQ(MXM) e a gtx acabou indo pro valo e nao dando mais imagem em meu notebook ai queria tentar usar a integrada dele mas como nao avia imagem na tela msm tirando a placa dedicada eu tentei resetar a bios tirando e botando a pilha pra ver se resetava pra utilizar a integrada e acabou que agora ele esta ligando acendendo 3 leds e piscando 6 vezes ele e dps desligando ou entao reiniciando mais uma vez e fazendo o msm processo e dai desligando. 20260126_183635.mp4

Bom dia a todos, estou com uma placa mãe de note que não liga, é da HP modelo 17N-8L-TGL. não encontrei esquema ou boardview. tentei encontrar algum possível curto na placa injetando 0.8v na bobinas. Como não sei qual voltagem certa em cada bobina, por isso injetei uma tensão baixa. Apenas uma bobina acusou consumo (L66600). Mas é um consumo baixo de 160mv, mesmo com a câmera térmica não encontrei nada aquecendo. Tem um PWM ou CI próximo desta bobina, mas não aparece o nome, apenas um código "GO=BD BOT". alguém pode me ajudar a encontrar qual componente é este? ou se caso tiver outra ideia que possa me ajuda a resolver este problema. é um Core i5 de 11°. Vou enviar algumas fotos da placa e do componente. Agradeço qualquer ajuda

Bom, primeiramente identifiquei o componente em curto em questão mas não acho substituto para ele, nem nenhuma placa mãe sucata, e não consigo achar este CI de nome BACCEB . (Antes identifiquei um mosfet que também edtava em curto mas foi substituido, em uma imagem tem os componentes identificados em curto) Já vi pedi no cassio10 um compativel contudo era muito menor do que o da placa em questão, então não quero pedir mais em sites por conta disso (sendo que todos os BACXXX são compatíveis entre si, que tem o numero nos esquemas de SY8288CRAC também sendo compatíveis com SY8288RAC) Já verifiquei outras placas sucatas em outros amigos de eletrônica na região mas ninguém tem esta placa exatamente que parece ser um modelo diferente de CI. Estou em busca de alguém que tenha a placa sucata para tentar a recuperação desta, pois não acho em nenhum lugar. Quero tentar verificar se é apenas este CI mesmo ou se está em curto mais adiante. Modelo da placa: EH5LP LA-H801P Rev:1B Modelo notebook: Acer A315 - 42G- R2LK

Fala galera, estou com esse Samsung Odyssey na bancada, o cliente relata que após mexer em algumas configurações de segurança na BIOS, o equipamento não ligou. Ele disse que tentou retirar a senha da Bios que ele por engano havia colocado, então retirou a senha e ao reinicializar o notebook não ligou. Ao apertar no botão Power, o led vermelho ascende, pisca algumas vezes e depois desliga, as ventoinhas as vezes giram, mas nem sempre. Fiz testes na placa, e aparentemente está tudo certo. Tensão de 3V (PWM Primário) Tensão de 5V (PWM Primário) Tensão de 1.5V (PWM Secundário – Memória RAM) Tensão de 1.05V (PWM Secundário – Chipset) Tensão de 1V (PWM Secundário – Processador) Acredito que possa ser apenas a Bios corrompida, alguém tem alguma outra solução? Já realizei o reset através dos pinos que tem na placa, esse modelo não tem a moeda CMOS. Deixa um like para que eu possa baixar a bios.

Olá colegas, Procuro DUMP FULL BIOS 8MB para: Notebook: Positivo Vaio FE15 Placa-mãe: N15WP6-C Chip BIOS: Winbond W25Q64JV (1.8V) Arquivo para gravação via CH341A. Não serve BIOS de atualização (BIOSWU.bin). Preciso do dump SPI completo (8.388.608 bytes). Agradeço qualquer ajuda.

Bom dia a Todos, Estou com essa placa na Bancada que esta com o seguinte problema! Na Bateria ela liga e em alguns segundos desliga, na Fonte ligando normalmente, Bateria esta boa segurando e pegando carga normalmente, o que já fiz até o momento ? Já fiz a troca do Charge U13 OZ8660 porem mesmo problema, já regravei Bios so por desencargo tambem não resolveu, pesquisando achei um defeito parecido com esse meu, dica Analise do Q29 e Q30 ou troca do charge a troca do charge já fiz os mosfets não analisei porque não consigo encontra na placa, usei o esquema eletrico da Shutle 71R-H14BT4-TL30 pois é praticamente indentico a essa placa que estou! aguardo a ajuda de vocês! Observação: após ligar ela no carregador pode remover da fonte que ele continua funcionando normalmente!

Boa tarde amigos, venho mais vez pedir ajuda dos amigos para tentarmos resolver esse problema, estou com esse equipamento já descrito no titulo que liga sem imagem, já troquei memoria, tela, gravação de BIOS e nada. Segue a medição das Bobinas, valores obtidos com a bateria, memoria e fonte conectada a placa: PL3102: 1.03V PL3001: 1.38V PL2901: 1.01V PL2701: 1.05V PL2702: 0.93V PL2801: 0V PL:2802: 0V PL3002: 3.35V PL3120: 5.23V PL3201: 7.28V Acredito que o problema esteja na linha dessas bobinas PL2801 e PL2802. Desde já agradeço a ajuda de vocês.

boa noite amigo estou com essa placa que não liga, consumo na fonte 0.000A ao alimentar o carregador UBS-C de 20v, quando vou medir a PL1 e PL2 esta em 5v, sendo que era para bater 20v. e esta tendo 5v nao tenho 5v e 3v. alguem que possa me orientar desde ja obrigado

Estou com um Notebook Vaio vgn-n38m-w, e não reconhece o SSD, e somente 3 GB de Memória (está instalado 2x 2GB), preciso de uma bios um pouco mais nova, o que está no notebook (R0100J4)

Boa tarde, não sei se tópico é aqui. Mais entrou um Dell 5420, morto, tenho todas as tensões possíveis. Quero regravar a BIOS, mais ela é diferente o formato quero de como gravar eu tenho gravador EZP2010 ele gravar em 25xx. Preciso de alguma orientação está dando erro, Será que outro gravador ?

Gente Será que vale a pena regravar a BIOS desses pczinhos do governo que é 32 GB de memória interna deve ter uns dois de ram aqueles que tem touch na tela. Será que vale a pena para uso básico. eu tô com um e estava pensando em regravar a bios para mexer com programação mas como a BIOS dele é muito difícil conseguir eu tava pensando se realmente valeria a pena um esforço. alguém tem alguma opinião desde já agradeço. sou novo aqui gente muito obrigado

Estou trabalhando, Em um Notbook Acer Aspire 3 A315-53 estou com dificuldades no processo de analise da placa!!! Meu setor é proncipalmente identificar o power Gostaria de Ajuda e após compartilhar aqui

Bom dia a todos, Estou com um Notebook Samsung modelo NP350XBE. O CI de recarga está estourado, como mostra s imagem, Gostaria de saber a referencia do mesmo, de possível obter o esquema elétrico.
