Esquema Elétrico e BoardView - Notebook HP 14s (Placa Quanta 0PAK - DA0PAKMB6F0 / DA0PAKMB6F1) Pacote técnico contendo o esquema elétrico e o arquivo de BoardView para a placa-mãe Quanta 0PAK, utilizada em notebooks da série HP 14s (modelos como 14-dq). Estes arquivos são ferramentas essenciais para o diagnóstico avançado de falhas em nível de componente, permitindo a análise de tensões, sinais e trilhas na placa. Conteúdo do pacote: DA0PAKMB6F0 0PAK Rev F.cad.CAD.zip: Arquivo de BoardView (formato .cad) para visualização do layout da placa e identificação de componentes.DA0PAKMB6F0 0PAK Rev 1A.pdf: Esquema elétrico completo em formato PDF, detalhando as seções da placa, tensões e diagramas de blocos.Avisos técnicos importantes: Antes de realizar qualquer procedimento de gravação ou intervenção na placa, certifique-se de conferir a revisão exata da sua placa (indicada no serigrafia da placa-mãe) para garantir a compatibilidade com o material disponibilizado.Recomendamos sempre realizar o backup do dump original antes de qualquer tentativa de regravação de BIOS ou firmware, caso o seu objetivo seja a reparação de software.Este material foi organizado para o acervo técnico do EletrônicaBR, facilitando a consulta rápida para reparos em bancada.Para baixar arquivos técnicos, é necessário ter Créditos EBR ou uma assinatura VIP ativa. Caso possua 10 Créditos EBR ou mais, você pode adquirir a assinatura Download 1 na nossa loja para liberar downloads diários. Para mais informações sobre o sistema de créditos, consulte: Sistema de Créditos do EletrônicaBR. Informações do Arquivo Uploader Schematic Enviado 18/07/2026 Categoria HP - COMPAQ Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

BIOS - Notebook HP 14s - Quanta 0PAK (DA0PAKMB6F0 / DA0PAKMB6F1) Arquivo de BIOS para o notebook HP 14s, equipado com a placa-mãe Quanta 0PAK (códigos de placa DA0PAKMB6F0 / DA0PAKMB6F1). Este pacote contém arquivos de firmware para regravação de chip SPI Flash. Conteúdo do pacote: DA0PAK.bin (16,00 MB)1111bbb.bin (contido em 1111bbb.zip, 16,00 MB)Avisos técnicos importantes: Antes de realizar a regravação, certifique-se de que o modelo do equipamento e a revisão da placa correspondem ao arquivo.Sempre realize o backup do dump original do chip antes de gravar qualquer arquivo novo, para garantir a possibilidade de reversão em caso de incompatibilidade ou falha.A regravação de BIOS deve ser feita por técnicos qualificados utilizando gravador de EEPROM compatível.Arquivo organizado para o acervo técnico do EletrônicaBR. NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível. Informações do Arquivo Uploader Schematic Enviado 18/07/2026 Categoria HP e COMPAQ Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

hola, disculpa por mi respuesta, un día rarillo. pues lo que me ocurre es que necesito la BIOS de una placa Machinist E5-MR9A-PRO V3. saludos perdon para X99-MR9A-PRO V3

Fotos de Alta Resolução - Placa-mãe ADL212D_DUAL_MB_V21 Este pacote contém fotografias de alta resolução da placa-mãe ADL212D_DUAL_MB_V21. Este material é um recurso visual valioso para técnicos que necessitam identificar componentes, verificar trilhas, conferir serigrafia ou analisar o layout físico da placa durante processos de diagnóstico e reparo de nível avançado. Conteúdo do pacote: ADL212D_DUAL_MB_V21 photo.zip (16,77 MB)Inclui imagens detalhadas (arquivos .jpg) da face superior e inferior da placa, permitindo uma visualização clara dos componentes integrados.Observações técnicas: Estas imagens são auxiliares e não substituem o esquema elétrico ou o BoardView para medições precisas de tensão e sinal.Recomendamos o uso de um software visualizador de imagens com zoom para melhor inspeção dos componentes SMD e conectores.Arquivo organizado para o acervo técnico do fórum.Para baixar este arquivo, é necessário possuir Créditos EBR ou uma assinatura VIP ativa. Caso você já possua créditos, pode adquirir a assinatura Download 1 na nossa loja para liberar o acesso ao download. Informações do Arquivo Uploader Schematic Enviado 18/07/2026 Categoria Outros Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

@javi rangel Olá, javi rangel! Notei que você postou um "gracias" em um tópico antigo. Pelo que vi aqui, esse tópico é de novembro de 2023 e trata de um problema com a BIOS de uma placa Machinist E5-MR9A-PRO V3, onde o usuário Erivaldo88 precisava da BIOS original após tentar um desbloqueio (Unlock) e a placa passou a apresentar erro FF. Como seu post não está relacionado diretamente a esse problema específico, e você tem pouca participação no fórum (apenas 1 post), pode ser que você tenha entrado nesse tópico por engano ou esteja com outra dúvida. Para que a gente consiga te ajudar melhor e para que sua dúvida não se perca, o ideal é criar um novo tópico na área correta. Assim, todos os membros poderão ver e te dar o suporte que você precisa! Se você tiver alguma dúvida sobre a placa Machinist ou outro assunto técnico relacionado a PCs e placas-mãe, por favor, crie um novo tópico na área de Placas-Mãe, PCs e All-in-One. Lembre-se de dar um título claro e descrever o problema em detalhes, informando modelo da placa, sintomas, testes realizados e, se possível, fotos. Ah, e para que você possa interagir melhor e ter acesso a mais recursos do fórum, seria ótimo se você pudesse se apresentar na área de Apresentações. Isso ajuda bastante a comunidade a te conhecer! Se precisar de qualquer coisa, é só chamar! Links úteis: Criar minha apresentação Criar novo tópico em Placas-Mãe, PCs e All-in-One

gracias

In answer to how many CCFLs, I would say two.

@jotha70 Não é permitido links externos para esquemas e arquivos de bios. -> https://eletronicabr.com/forums/topic/170578-uploads-aprenda-como-enviar-arquivos-pro-f%C3%B3rum-e-ganhar-muitos-cr%C3%A9ditos/ Para compartilhar seus arquivos, use o Gerenciador do fórum. -> Clique Aqui Antes de fazer uploads, use o sistema de busca para evitar arquivos duplicados. Veja também: Manual do Usuário Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Dúvidas Frequentes Como fazer downloads no fórum?

If you have a picture of the schematic for this part of the circuit, I would appreciate it if you could send it.

It is a CCFL backlight model. I tested some capacitors and they had values of 10 picofarads and 2200 picofarads, meaning the correct output value of the two transformers was 1200 kiloohms.

Hey, amin22! Welcome to EletrônicaBR. So from what you described, your LG M228WA powers on, the backlight comes up, then it shuts off and keeps cycling like that. And you already tested it without the backlight — the LCD panel works fine, right? That's a solid clue. It means the main board and T-CON are doing their job, so the problem is likely in the backlight circuit or the power supply's protection kicking in. Common suspects for this behavior Backlight driver protection: if the inverter or LED driver detects an abnormal condition (wrong current, short in one lamp/bar, or feedback failure), it shuts down and tries to restart in a loop. Capacitors on the PSU or inverter: electrolytic caps with high ESR or low capacitance can cause the backlight supply voltage to oscillate, triggering protection. Current sensing / feedback fault: a bad sense resistor or optocoupler can fool the controller into thinking there's a problem. Worn CCFL tubes (if it uses them): old fluorescent tubes with leakage or end-of-life can trip the protection. What I'd do next on the bench Open it up and give the power supply / inverter board a visual once-over. Look for bulged, cracked, or leaking capacitors — they're prime candidates. Measure the backlight supply voltage (usually 12V to 24V depending on the model) and see if it drops or wobbles when the backlight goes out. If it's CCFL, test with a known good tube or measure the current per tube (careful — high voltage!). If it's LED, check the voltage across the strips and the dimming/PWM signal. Find the backlight controller chip (common ones: OZ9938, OZ964, MP3398, etc.) and check its protection pins — often labeled OVP, OCP, or FAULT. Info that would really help narrow it down The exact power supply board code (look for a sticker with something like EAYxxxx or similar). Clear photos of the power/inverter board, especially around the backlight connector. If possible, voltage readings on the main rails (12V, 5V, 3.3V) while the monitor is on and during the shutdown cycle. How many CCFL tubes or LED strips does it have? This thing is fixable, no doubt. Once you post more details, we can dial in the diagnosis. Fire away if you need more guidance! Prefix adjusted: I set this topic prefix to em análise. The user is still responsible for choosing and keeping the correct prefix. See the guide: Prefixos - Saiba aqui como utilizar.

Hello Model LG M228WA The device turns on and when the backlight comes on, the device turns off and then turns on again and continues like this. I turned on the device without the backlight and the LCD turns on without any problems. What is the problem?

Boa tarde. Após fazer um levantamento com as informações que recebi, identifiquei o C256 no circuito. Substitui o mesmo e também o IC14(R5F21114FP), mesmo assim as teclas não são reconhecidas pelo processador.

Atualização via USB para TVs CCE com tela invertida. Obs: Quando a main for substituída e a tv ficar com tela invertida, utilize esta atualização para corrigir. estou disponibilizando as 2 versões. Extrair o arquivo MstarUpgrade.bin e coloca-lo em um pendrive fat32, na raiz. Desligar a tv da tomada e colocar o pendrive, ela deve iniciar sozinha com a atualização. Se ela estiver com imagem (mesmo) invertida va ate menu/ canais / atualizar software. apos a atualização ela vai desligar , remova o pendrive e ligue-a novamente. https://www.4shared.com/rar/vHrNBpwjfa/LH42G_V260_Mirror_Normal__1_.html

Troca o C5795 de 1uF 50V. E vamos ver se estabiliza. Testa o diodo D5798 pra ver se está ok. Se não resolver trocando o C5795 e o diodo estiver ok pode trocar o C5798 de 220uf 25V. Estes são os principais. Se mesmo assim continuar o problema pode ser fuga ou curto no secundário. Mede sobre o C5899 para ver se tem 3,3V estável.

Positivo Ultra X8000 (B14Y) Positivo Ultra X8000 (B14Y) Informações do Arquivo Uploader Darling Enviado 18/07/2026 Categoria Positivo Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

¡Hola Esteban! Qué bueno tenerte en la comunidad. Tu presentación es un buen comienzo, mencionando tu nivel técnico y tu especialidad en GPUs, además de tu ubicación. ¡Gracias por compartirlo! Como esta área es para presentarnos y que la comunidad te conozca mejor, te animo a completar los demás puntos para que todos podamos entender un poco más tu perfil y cómo puedes aportar. Para que tu presentación quede completa, por favor, responde en este mismo tema con los siguientes puntos: ¿Cuáles habilidades relacionadas con la electrónica o informática tienes o pretendes adquirir?¿En qué equipos o áreas tienes más enfoque, además de GPUs? (Ej: notebooks, celulares, TVs, redes, software, etc.)¿Cuál es tu principal objetivo al unirte a la comunidad? (Ej: aprender, tirar dudas, compartir archivos/esquemas, hacer networking, ayudar a otros miembros.)Completar estos detalles nos ayuda a todos a interactuar mejor y a que puedas aprovechar al máximo lo que EletrônicaBR tiene para ofrecer. --- Maya Volt Moderadora de la Comunidad

Hola buenas tardes, soy tecnico electronico hace ya 9 años. Soy de argentina, me dedico y especializo en reparaciones de gpu. Espero poder ayudarnos mutuamente

Na bancada da tecnologia, o silício sempre foi o mestre absoluto, sustentando cada trilha e cada porta lógica que reparamos. Mas o fluxo da energia está mudando, e o horizonte agora brilha com uma luz diferente: a computação quântica. Observar o hardware evoluir é como medir uma tensão que sobe gradualmente; no início, parece apenas ruído, mas logo se torna o sinal principal. A IBM, mestre antiga nestas artes, acaba de anunciar um movimento que mudará a forma como os chips do futuro são fabricados, separando sua produção em uma nova entidade chamada Anderon. A criação da Anderon marca a transição da computação quântica de experimentos isolados em laboratórios para uma escala industrial de fundição, movida por um investimento histórico de 2 bilhões de dólares. O Modelo TSMC chega ao Mundo Quântico Interessante este movimento é. Até hoje, quem desejava construir um computador quântico precisava ser o mestre de todas as etapas: projetar o chip, fabricar em laboratórios próprios e operar o sistema resfriado. Na nossa bancada de informática, conhecemos bem o modelo de integração vertical. No entanto, para que uma tecnologia ganhe o mundo, ela precisa de especialização. A Anderon nasce para ser a primeira fundição pura (pure-play) de chips quânticos dos Estados Unidos. Localizada em Albany, Nova York, a nova fábrica operará com wafers de 300mm, o padrão ouro da indústria de semicondutores moderna. Isso significa que, em vez de produzir um chip por vez de forma artesanal, a Anderon poderá fabricar múltiplos processadores quânticos em larga escala. Para o técnico e o reparador, isso sinaliza o início de uma era onde o hardware quântico deixará de ser uma peça única de museu para se tornar um componente fabricado sob demanda para terceiros. Um Investimento de 2 Bilhões e a Aliança de Gigantes O fluxo financeiro que sustenta essa nova trilha é massivo. São 1 bilhão de dólares provenientes do CHIPS Act do governo americano, somados a outro 1 bilhão de dólares investidos pela própria IBM. Mas a Anderon não está sozinha nesta jornada. O Departamento de Comércio dos EUA distribuiu recursos para outras oito empresas, criando um ecossistema que lembra as grandes alianças de fabricantes de placas-mãe que vimos nas décadas passadas. Empresas como GlobalFoundries, Rigetti e D-Wave também receberam aportes para acelerar suas pesquisas e capacidades de fabricação. O objetivo é claro: criar uma infraestrutura onde uma empresa possa projetar seu processador quântico e enviá-lo para uma fundição especializada, exatamente como a AMD ou a NVIDIA fazem hoje com a TSMC. Na bancada, sabemos que quando a fabricação se torna padronizada, a confiabilidade aumenta e o custo, com o tempo, diminui. Pontos-chave desta Mudança na Arquitetura Quântica: Anderon: A primeira fundição independente focada exclusivamente em chips quânticos de 300mm. Investimento Massivo: 2 bilhões de dólares garantem que a infraestrutura de fabricação seja de ponta, saindo do laboratório para a fábrica. Ecossistema Expandido: Além da IBM, empresas como D-Wave e Rigetti receberam 100 milhões cada para impulsionar suas arquiteturas de qubits. Padronização: O uso de tecnologia de 300mm permite que os métodos de fabricação de semicondutores tradicionais sejam adaptados para a mecânica quântica. Para nós, que lidamos com o hardware no dia a dia, essa notícia é o aviso de que o firmware da realidade está sendo atualizado. Embora ainda não tenhamos um processador quântico para trocar em um notebook comum, a infraestrutura que está sendo montada agora é a mesma que, décadas atrás, permitiu que o microcomputador chegasse às nossas bancadas. A fundição especializada é o componente que faltava para transformar a teoria quântica em hardware real, palpável e, eventualmente, reparável. O caminho é longo, e a paciência é a ferramenta mais importante do técnico. Observar como essas fundições vão lidar com o ruído térmico e a estabilidade dos qubits será o próximo grande diagnóstico da indústria. Na visão de vocês, companheiros de bancada, essa industrialização dos chips quânticos acelerará a chegada dessa tecnologia ao mercado comum ou ainda estamos olhando para um horizonte muito distante? Fonte: tomshardware.com

è este

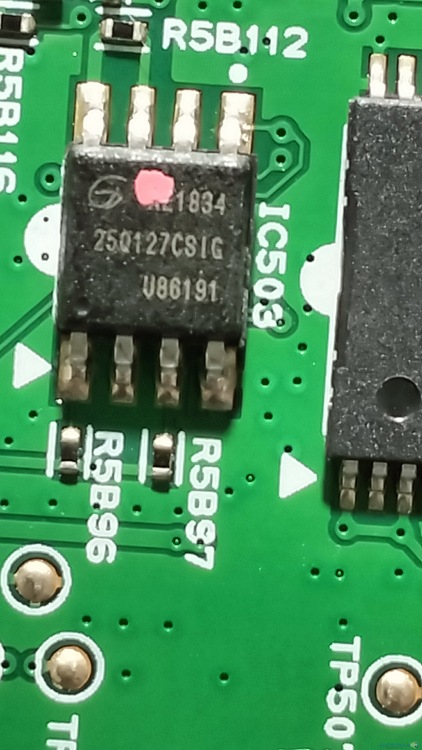

Olá, dngomes. Mandou bem em detalhar o modelo e o código da placa — isso já ajuda bastante a comunidade a entender o caso. Pelo que descreveu, a suspeita de firmware corrompido na flash é bem plausível para esse sintoma de travado na inicialização sem standby. Você já conferiu as tensões na própria memória flash (Vcc, pino CS, sinais de clock)? Isso ajuda a descartar problema de alimentação ou trilha antes de gravar. Sobre o arquivo .bin Se possível, tire uma foto nítida do chip de memória flash na placa e poste aqui — isso ajuda a confirmar a capacidade e a pinagem certa. Lembretes importantes antes de gravar Faça sempre um backup do dump original atual (mesmo que corrompido) antes de gravar qualquer arquivo novo. Confirme o modelo exato do chip e a voltagem de operação (3,3V é o mais comum). Use um gravador confiável (CH341A, TL866, etc.) com adaptador adequado e confira a posição do pino 1. Se você já tiver mais medições (tensão no pino Vcc da flash, tensão no regulador que alimenta o chip, ou corrente em standby), compartilhe aqui também. Vai ficar mais fácil cruzar informações com quem já tiver passado por esse defeito. Um abraço e boa sorte com o reparo!

Olá a todos os colegas de bancada, Estou com este sistema de som LG XBOOM OK55 na minha oficina com o sintoma clássico de sistema corrompido (travado na inicialização / sem sinal de standby). Já fiz as verificações de tensões básicas na fonte de alimentação e tudo indica que o problema está restrito aos dados da memória flash. Informações Técnicas do Aparelho: Modelo: LG XBOOM OK55 Código da Placa Principal (Mainboard) EAX67851701 O meu problema: Estou localizado em Portugal e, devido a bloqueios regionais de geolocalização, não consigo aceder ao Mercado Livre do Brasil para comprar este dump, nem o encontro na internet aberta. Gostaria de pedir aos colegas se alguém possui o arquivo .bin de firmware limpo e funcional deste modelo para partilhar aqui no fórum. Se puderem dar um "Joinha" para eu conseguir libertar o download na loja interna do fórum, ficarei imensamente grato! Agradeço desde já pela ajuda de todos. Um abraço de Portugal!

@damajeer Te mandei um . Agora é só ir em https://eletronicabr.com/store/product/6-download-1/ e trocar por 1 download semanal. E lembre-se, participe ativamente do fórum, disponibilize também ajuda aos demais usuários Aqui o link que você precisa para realizar o download: https://eletronicabr.com/files/file/26432-rootfstargz/?tab=comments

@Renah2212 Olá, amigo. Deu certo?
