Mostrando resultados para as tags ''resistores''.
Foram encontrados 86 registros
-
tutorial Testes de capacitores e resistores SMD na placa em paralelo com condução reversa.
Dante Nipo postou um tópico em Treinamento Eletrônica
Como preciso de pontos para baixar Boardviwen no site vou começar a compartilhar partes de uma documentação que estou fazendo sobre eletrônica para iniciantes que estou construindo nessas semanas de aprendizado. Espero que seja útil.
-
resolvido Maquina de Solda BALMER JOY TIG 162 - Resistores SMD carbonizados, placa B.067RM.498-B
William_R postou um tópico em Eletrônica em Geral
Recebi em minha oficina uma placa inversora (30163174) desmonta a onde o cliente pedia para substituir dois resistores SMD, R49 e R50 ligados em paralelo que ficam em serie com o Source do MOSFET T3 (FQP9N90C) que estava em curto e o mesmo eh excitado por um PWM UC3843B. Gostaria de saber se algum colega pode me auxiliar em descobrir o valor desses dois resistores e saber o que mais poderia estar causando a queima desse MOSFET. Já estou em mãos com o MOSFET T3 FQP9N90C (900V - 8A - 205W) para colocar em seu lugar ! Desde jah agradeço quem puder ajudar.
-
Tabelas cores resistores Visualizar Arquivo Tabelas com código de cores de resistores. Uploader Michael Roveri Enviado 12/10/2025 Categoria Eletrônica
-
-
dúvida Resistores SMD Tolerância 1%. Em Nobreak SMS.
Adailton Mansur postou um tópico em Fontes & No-Breakes
Pessoal, por gentileza poderiam me tirar uma dúvida. Não conheço muito sobre reparo em Nobreaks. - Eu estou com um Nobreak SMS Power Vision 2200Va que está com vários componentes em curto ou aberto. Minha dúvida, posso utilizar resistores comuns nos lugares dos resistores SMD com tolerância de 1%? Funciona ou não? Obrigado pela ajuda a todos. -
Bom dia pessoal, preciso fazer a Identificação de resistores da placa Cafeteira 3 corações cj 277 g1 lov 127v, cerigrafia da placa: LDF-DS1 E357570 G1-P1.2 Marcação dos resistores já carbonizados: R34 R35 R31 R30 E R39 Abraços..
-
resolvido Onel áudio, opb1310, resistores queimados
Igor Bento postou um tópico em Casos resolvidos -Ap Som, GPS, Gadgets e Tecnologia
Olá, tenho minha de som modelo opb1310 queimou o revistou, se alguém conseguir identificar o número dele agradeço
-

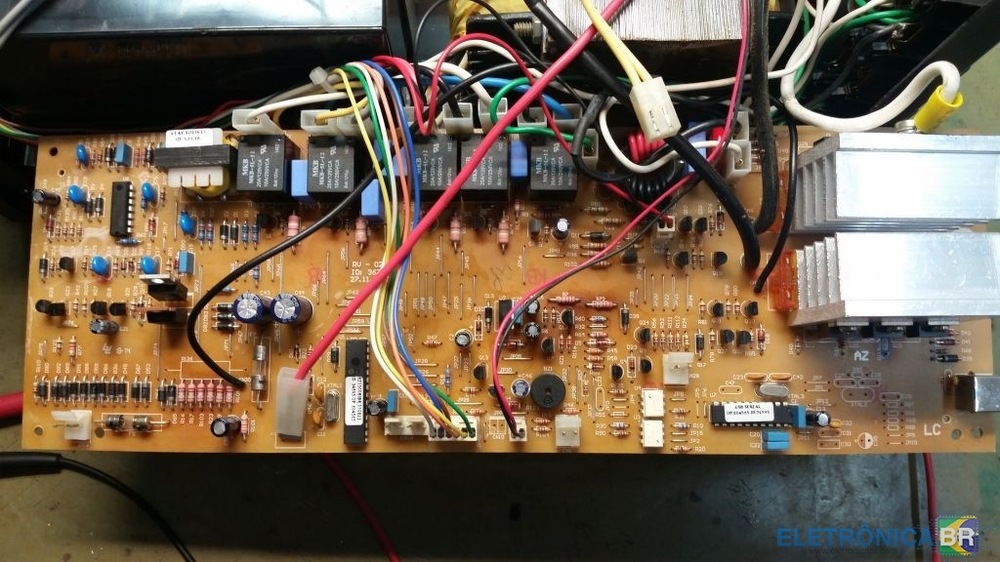

Ola pessoal Sou hobbista na área eletronica e ganhei uma sucata de nobreak NHS compact plus, não consegui achar indicação da potencia dele, mas trabalha em 24 volts, entrada e saida bivolt e a placa é a Placa COMPIQ - 10 -461115, com comunicação RS232. Estava parado a muito tempo e não me passaram qual seria o defeito. O que já testei e identifiquei: Bateria, estavam "mortas", utilizei um carregador eletronico com função de dessulfataçã e as duas baterias voltaram a vida. Estou acompahando a descarga natural e estão mantendo 12,5 volts já a alguns dias, ao ligar no nobreak faiscou na conexão indicando algo em curto, então desliguei as baterias para não causar mais danos a placa. Em uma análise preeliminar, identifiquei o fusivel de entrada queimado e na placa os resistores R9 e r21 carbonizados. O R9 esta ligado ao FET5 e o R21 provavelmente vai ao FET2, a trilha passa por baixo de ouros componentes, então não tenho plena certeza. Também identifiquei o capacitor C6 com sinal de vazamentos. Estou dedicando uma parte do meu tempo livre para entender oa placa deste nobreak, melhorar meu conhecimento de eletronica, fazer o diagnostico e reparar o equipamento se for possivel. Foto da placa em anexo; Agradeço qualquer ajuda ou indicação de testes.
-
resolvido tv semp tcl modelo 65c725 resistores carbonizado na placa fonte
edyzf postou um tópico em TVs de PLASMA, LCD, LED e CRT
ola boa tarde. a todos os amigos da bancada , amigos estou precisando do esquema da placa fonte se algum amigo pudé ajuda ,desde ja meu muito obrigado. -
resolvido Defeito na Fonte xbox 360 super slim 1 pino 2 resistores queimado
Reidasfontes postou um tópico em Fontes & No-Breakes
Pessoal preciso saber queal são a medida desses resistores , alguem tem uma placa igual? os resistores queimaram não consigo ver a medida.
-
Meus caros nobres colegas aqui do forum, Venho pedir ajuda com essa placa de video AMD Radeon RX-560 D, Colegas a 3 resistores bem do lado do IC U701, que estou deixando destacado na imagem, Precisaria do esquema eletrico desse modelo ou se alguém ainda tiver uma igual fazer as mediçoes e postar aqui porfavor ficaria agradecido. A placa funcionava achei esse resistores danificados devido a oxidação porém eu não tiver certeza das referencias e ainda não liguei a placa no PC pois pode haver curto. Deixo as imagens para vocês comparem e ver quais são os resistrores ok. obrigado espero que alguem ajude!!!
-
Quando queremos calcular resistores em paralelo nos deparamos com duas fórmulas. Na verdade é a mesma, mas expressada de forma diferente e se você parou para pensar porque as expressões matemáticas são iguais eu demonstro aqui porque.
-
esquema eletrico da JBL partybox 100 ou valor dos resistores R275 e R276
-
resolvido placa conversor esteira Athletic 17638 com 2 resistores torrados na placa de alimentação
eletmoraes postou um tópico em Eletrodomésticos
Na placa tem dois resistores torrados que não consigo saber o valor deles que são o R46 e o R47 conforme imagem em anexo
-
dúvida resistores LP21 Azamerica S1001
rildson braganca postou um tópico em Identificação e Equivalência de Componentes
-
Preciso limitar uma tensão de 5v, para que outra tensão de 5v passe, sem que se acumule e vire 10v
-
dúvida resistores LP21 LP22 Azamerica S1001
rildson braganca postou um tópico em Identificação e Equivalência de Componentes
-
devolvido fonte chaveada ALFATRONIC AFT-120-12-R01 precisando identificar resistores torrados na placa
eletmoraes postou um tópico em Fontes & No-Breakes
tem dois resistores torrados na placa além do UC3842 partido e outros resistores que precisam ser trocados e mosfet também . O mais importante seria dois resistores torrados . Em anexos fotos .
-
em análise APC NB-APC BACKUPS 1500VA faltando resistores
carlosbs postou um tópico em Fontes & No-Breakes
Saudações, Estou com um APC NB-APC BACKUPS 1500VA faltando os componentes R38, R39, R40, R41, R113 e R115. Eles vão nos gates dos IRF8010 que fazem o inversor funcionar. A placa é RV-01E 30138 30.08.2013. Penso que o valor seja 10R mas não tenho certeza. Procurei aqui no fórum e não encontrei o esquema.
-
em análise Caixa amplificada TRC modelo TCR-511, resistores R39 e R59 torrados.
carlosbs postou um tópico em Eletrônica em Geral
Saudações, Estou com uma caixa amplificada TRC modelo TCR-511 que chegou com os resistores R39 e R59 torados, são dois SMD que parecem ser de 1W e com o Integrado U2 HT8963 em curto. As informações, a fonte do aparelho é de 9V -(+ não sei a potência dela, cliente não tem mais e penso ser entre 500ma á 1.5A. Bateria interna HYY 18650 7,4V 1800mAh 180508 001ce. Estes Resistores R39 e R59 estão em série entre a fonte e a bateria. Você saberia as informações de qual a corrente de carga eu posso colocar nessa bateria? Lembrando que o carregador não é inteligente, ou seja a fonte ligada carrega a bateria direto. -
esquema Hantek 2c72 - Foto da placa para identifação de resistores
geek889 postou um tópico em Gerenciador de arquivos
Hantek 2c72 - Foto da placa para identifação de resistores Visualizar Arquivo Recentemente acabei descuidando e estragando meu aparelho...dois resistores torraram na placa e não consegui identificar, deu um pouco de trabalho para encontrar fotos em boa resolução para identificar os benditos rs Acredito que serve para toda linha Hantek 2000...2c42, 2c72; Uploader geek889 Enviado 13-10-2021 Categoria Equipamentos para eletrônica -
Boa tarde pessoal. Estou com uma placa deste no-break da sms, onde os resistores R126 e R127, estao completamente carbonizados, nao sendo possivel a identificação deles. Caso alguem tenho o diagrama para me ajudar a identifica-los, eu agradeço!
-
resolvido Fonte adp 200er faltando os resistores r53 e r54
joao ricardo goncalves de souza postou um tópico em Casos resolvidos - Fontes e NoBreakes
Boa tarde pessoal alguém teria essa fonte para me ajudar? Me informando os valores dos resistores r53 e r54 desde já agradeço
-
dúvida GTX 970 qual é o valor desses resistores minúsculos?
Pedro lentine postou um tópico em Identificação e Equivalência de Componentes
Boa tarde, pessoal. Peguei uma GTX 970 EVGA SSC 2.0 pra conserto que nao esta ligando e nem sendo reconhecida pelo PC, ao analisar visualmente a placa identifiquei a falta de alguns componentes( 3 resistores e 2 capacitores) mas nao faço ideia de qual seja os valores deles, notei tambem que a resistencia na linha de 3,3v esta baixa(206 onhs) é isso mesmo? Os componentes faltantes ficam ao lado do Gs7103(estou certo ao afirmar que esse componente é responsavel pelo PLL?) na parte superior esquerda do chip.(foto) Alguem que saiba os valores desses componentes ou que tenha uma placa igual pode me dar uma luz nisso?
-
devolvido Nobreak SMS net4+ 1500s 115v resistores fumaceando.
Priscila Cristiane postou um tópico em Fontes & No-Breakes
Boa tarde amigos, Estou com esse equipamento, funciona normal em bateria, quando conecto o cabo na rede, não chego nem a ligar o nobreak e já começa a esquentar muito o R1 (220R) e os resistores R163, R166, R168, R162 esquentam muito a ponto de sair fumaça. No esquema elétrico, o R1 está (100R), entrei em contato com o suporte da SMS, disseram que era para colocar o 220R mesmo, enfim, não obtive ajuda do suporte, pois me orientaram a condenar a placa por estar com os resistores carbonizados, dizendo que se fizer a troca continuará conduzindo até carbonizar novamente. Esse R1 faz parte do circuito de saída, e a saída está normal sem alteração, os outros, sincronismo (rede). Se alguém puder me ajudar agradeço, pois acho que como é um modelo novo, todos que vierem com esse defeito vou ter que condenar se não for garantia de fabrica. Agradeço desde já. PCIV 023942 Obs: possuo o esquema!
.jpeg.0a89527220a2cf6696399c0eef14dd33.jpeg)
.jpeg.71365176be98b5159b7fbd3c5819d3d0.jpeg)
