Colegas, caso necessitem, segue imagens dos caminhos das trilhas do nobreak citado. Espero ter ajudado alguém. Abraços!
-
foto Olá pessoal boa tarde gostaria saber se tem como recuperar a trilha da placa corona v4 pois como não tenho um ferro de solda bom acabei danificado essas 2 trilhas gostaria de saber se existe outras peds que possa ser usado para fazer o desbloqueio
clemerson silva postou um tópico em Treinamento Vídeo Games
-
dúvida Placa Gigabyte GTX 1050ti Com trilhas rompidas.
Canguru Informática postou um tópico em Placas de Vídeo
Bom dia estou com uma placa gtx 1050ti que estão faltando ums componetes em um circuito. Alguem poderia me ajudar a fazer essa trilha por fora, pelo que pude ver os pads estão danificados a placa estáva muito oxidada quando a peguei. Depois desses componentes cairem a placa não ligou mais.
-
em análise Pra Onde Vai 3 Trilhas q Perdi Pads Nand Placa Corona V6 ao Realizar a Conversão V5 AJUDA POR FAVOR
metal_gear postou um tópico em Vídeo Games
Após fazzer a conversão d Corona V6 para V5 Perdi 3 Pads para entender melhor segue imagens a baixo não consegui localizar essas trilhas para onde elas vão.
-
boardview Reparo trilhas home Galaxy J5 J500M
Smartech postou um tópico em Pedidos de arquivos para Celulares e Smartfones
Boa tarde a todos Isso e para ajudar os tecnicos com problema assim como eu Esse J5 estava com defeito na linha do botao home, entao peguei uma sucata e raspei proximo ao sensor hall Aproveitem! Nao fotografei a area de raspagem, mas ela fica proxima ao sensor hall, basta tirar uma das blindagens e raspar
-
dúvida HP CQ-42 MB - DA0AX3MB6C2 REV:C trilhas da bios rompidas
carlos_eduardo postou um tópico em Notebook's
Pessoal estou com um problema no HP COMPAQ PRESARIO CQ-42 MB-DA0AX3MB6C2 REV:C, as trilhas 5,6,7 do bios , estão rompidas, já tentei recupera-las, mais estão muito danificadas, alguem poderia me dizer se teria como fazer um jumper dessas trilhas rompidas ? E se alguém puder me fornecer o esquema elétrico dessa placa ficarei muito grato. -
foto Sony modelo ps3 super slim, pqx-001 trilhas rompidas
Leonardo 2288 postou um tópico em Treinamento Vídeo Games
Boa tarde, gostaria de saber se tem como recuperar essas trilhas ? Ou se tem como o game funcionar sem o modulo bt/wifi?
-
dúvida Placa de Video trilhas dos capacitores em curtos
jereco33 postou um tópico em Placas de Vídeo
Galera recentemente tive problemas com a placa de video do pc do meu filho uma HD6870 onde a mesma entrou em curto na trilha do capacitor ate ai blz conseguir retirar o curto depois de muito penar porem tive que abrir mais o furo do positivo do capacitor agora estou com problema de colocar o capacitor pois a parte de baixo não tem mais contato do positivo negativo ainda da pra fazer mas positivo não tem mais pois saiu junto com a trilha que tive que retirar por estar carbonizada
-
View File MSI IGE (Visualizador de trilhas) Nele é possível estar visualizando as trilhas das placas mãe. MSI INTERATIVE GRAPHICS EDITOR, funciona apenas com boardviews no formato .CAD, deixei junto um arquivo de exemplo (MSI B350 Tomahawk). Recomendável placa de video quadro para utilização do programa. Submitter stmaicondouglas Submitted 07/19/2021 Category BOARDVIEW SOFTWARES
-
.thumb.jpg.7232d749e793fcada3d9d2dea8d01cbb.jpg)
em análise Xbox 360 ■ Placa Corona ■ Faz bip e não liga depois de abrir e limpar
Faox postou um tópico em Vídeo Games
Oi, sou novo no fórum e amador iniciante em conserto de aparelhos. Eu tenho esse Xbox 360 ano 2012 desbloqueado RGH e estou tentando consertar. Ele tava funcionando normalmente mas depois de dar uma limpada no excesso de poeira, trocar a pasta térmica e montar de volta ele começou com o problema de não ligar. Aperta o botão, faz o barulhinho mas nada. Eu vi uns vídeos na internet ent peguei o multímetro que eu tenho e medi a bobina de 5V, a de 1.2V e a de 3.3V e todas estavam normais, mas não sei o que fazer agora. Vi um tópico no fórum e parece que a placa é Corona v2.
-
em análise tv aoc t2464m com trilhas quebradas embaixo do eprom
geniedy postou um tópico em TVs de PLASMA, LCD, LED e CRT
tv chegou com problema de luz azul acesa e tela preta apos analise percebi que ja tinham mexido nesse aparelho e as trilhas de duas pernas do eprom estavam quebradas preciso do esquema para continuar o reparo -
Como reparar trilhas e pads de placas.
Jack O'Neo postou um artigo no Blog em Passeando na Matrix...
Antes de ter um microscópio, e de conhecer essa técnica que quem me apresentou dias atrás foi o @edsonninja a melhor maneira que eu conhecia para reparar pads e trilhas em placas, era remover as trilhas e ou pads de uma outra placa doadora usando objeto afiado e então inserir esta trilha e ou pad na placa a ser consertada utilizando algum tipo de cola instantânea, e nos casos onde a soldagem de novo componente sobre o reparo era feita com o ferro de solda obtive sucesso muitas vezes desta forma no passado. Tenho visto por aí vários vídeos mostrando a técnica do fio enroladinho pra fazer o pad, usando mascara de solda UV para fixar e dar acabamento, e embora não me tenha aparecido uma placa que necessitasse deste tipo de reparo nos últimos tempos, afim de praticar e estar pronto para eventualmente executar quando necessário for, eu repliquei está técnica com sucesso, acredito que funcionaria muito bem pra uso prático. Confesso que achei difícil e demorado, mas como qualquer coisa que se pratique com afinco, é algo que se pode aperfeiçoar tanto em qualidade quanto em velocidade, esta é uma técnica que traz sim um bom resultado, os que obtive podem ser vistos nas figuras 1 a 4 abaixo. Figuras 1 e 2. Figuras 3 e 4. Mostrando os resultados obtidos acima o Ninja sugeriu tentar essa outra técnica abaixo e pediu pra depois contar a ele os resultados e embora já o tenha feito estou compartilhando com vocês pois achei fantástica e muito mais fácil de executar do que esta do fio enroladinho. Figura 5 Para obter essas trilhas e pads redondos que podem ser visto na imagem acima, não tem mistério nenhum, para fazer este enorme no lado esquerdo da foto (que mede 3.5mm por 3.5mm aproximadamente) foi necessário utilizar um maçarico médio, mas para fazer o bem pequeno mais no centro da imagem tudo que se precisa é de um isqueiro comum, a esfera de solda que foi utilizada para comparação de tamanhos é uma 0.5. Basta pegar um fio de cobre fino e colocar a ponta dele na chama do isqueiro durante algum pouco tempo pra que se forme uma bolinha de cobre na ponta do fio, feita a bolinha de cobre na ponta do fio, macetas com um martelo contra algo duro, e pronto... Tens um pad redondinho na ponta de uma trilha achatada. Dependendo da quantidade de curvas necessárias na trilha pra ligar o novo pad ao local de origem pode ser interessante posicionar a bolinha de cobre sobre o local correto onde o novo pad vai ficar na placa, e moldar o fio no formato adequado do contorno da antiga trilha pra só então prensar ou macetar a trilha já no formato certo. Estes da Figura 5 acima, e da Figura 6 abaixo foram feitos sem qualquer critério, apenas para ilustrar a técnica utilizando diversas bitolas de fio, por isso não me preocupei de fazer qualquer tipo de acabamento. Figura 6 As primeiras vezes que tentei executar está técnica eu obtive alguns problemas, e o problema era a qualidade dos fios supostamente de cobre que eu estava utilizando, ao aplicar calor a bolinha se formava na ponta do fio mas ao prensar ou macetar ela esfarelava totalmente, então deixo aqui algumas sugestões de fios de cobre que encontrei com boa qualidade para a execução deste tipo de trabalho: 01 - Fio da bobina de relé (daqueles mais comuns utilizados em no-breaks). 02 - Filamentos de fio de cabos Rj11 de telefonia. 03 - Filamentos de malha dessoldadora ( dica do ninja ). 04 - Fios esmaltados para bobinamento de motores e transformadores no geral (cuidado pra não usar os de alumínio) 05 - Filamentos de fios flexíveis utilizados comumente para extensões elétricas funcionam bem também, no entanto os resultados que obtive foram melhores utilizando fios esmaltados do que aqueles obtidos com fios de cobre puro sem isolamento. Depois que se pega a manha da coisa leva-se segundos para confeccionar um pad com trilha e uns poucos minutos para soldar a nova trilha no local de origem e dar acabamento com a mascara de solda UV. As vantagens que vi neste método de trabalho são as seguintes: 01 - É muito mais rápido e fácil (depois que se pega a manha). 02 - Não exige tanta destreza. 03 - O acabamento ao final do serviço fica melhor e mais rente da placa, e dependendo de como for feito nem será possível distinguir de um pad original, para obter este resultado extremo de qualidade teria que raspar parcialmente a placa criando sulcos para encaixar o novo pad e a nova trilha em todo o percurso até o ponto onde será soldada na origem pois, pelo menos no meu caso eles ficaram pouco mais espessos que os originais (ainda assim muito menos espessos que o fio enroladinho ficaria), e utilizar para acabamento mascara de solda da mesma cor que vem originalmente na placa, nesta técnica para acabamento absolutamente perfeito talvez a mascara de solda convencional seja seja mais adequada visto que abaixo do cobre do pad e da nova trilha não será possível aplicar UV. Resumindo, recuperar pads desta maneira proposta pelo Ninja é mamão com açúcar, piece of cake, como diriam os gringos. Boa sorte na execução, e pratiquem em placas próprias de sucata antes de fazer em placas de clientes. -
35 downloads
Nele é possível estar visualizando as trilhas das placas mãe. MSI INTERATIVE GRAPHICS EDITOR, funciona apenas com boardviews no formato .CAD, deixei junto um arquivo de exemplo (MSI B350 Tomahawk). Recomendável placa de video quadro para utilização do programa. -
dúvida Esquema Sony Xperia ZQ - conector de carga
zaugusto postou um tópico em Celulares, Smartfones e Câmeras fotográficas
Olá, boa noite...sou novo por aqui, e não sei se podem me ajudar. Existe um tópico semelhante, e até postei como resposta lá, mas não sei se este é o procedimento correto para dúvidas, e se o tópico com mais de um ano está em aberto ou atividade ... Estou atrás de um esquema alternativo do conector de carga para jumpear sem ser diretamente na bateria, preservando seu carregamento natural. Aparelho SONY XPERIA ZQ C6503, não encontro o manual ou diagrama da placa e componentes. As trilhas estão parcialmente rompidas, ou acabaram fechando curto como mostro na imagem, ... Liguei apenas as trilhas laterais (1 e 5), positivo e negativo. Porém, quando coloco para carregar, aparece na tela preta a bateria indicando a carga e conexão do carregador, porém, em vez de carregar, diminui a carga. O aparelho liga normalmente, e funciona. Pessoal esta me falando que morreu, já era minha placa. Desde já agradeço.. Abraçs
-
resolvido Aspire One D250-1080/KAV60- LA-5141P REV. 1.0 / Rompimento de trilhas da bios
Luciano_Lucas postou um tópico em Casos resolvidos - Notebooks
olá a todos!! chegou este equipamento sem a bios e com estas trilhas rompidas. poderiam me ajudar, com o procedimento para refazê-las. Obrigado!
-
esquema Trilhas rompidas A30s
sosassistec postou um tópico em Pedidos de arquivos para Celulares e Smartfones
Olá, gostaria de auxilio, estou com uma sub-placa de um Samsung A30s para troca do doc de carga, porém duas trilhas estão rompidas e não acho nenhum esquema elétrico da subplaca, só da main board, se alguém tiver o esquema ou saber para quais componentes os terminais vão, agradeço.
-
devolvido Itautec/ St4273/ Trilhas de solda do chip da bios perderam estanho
Conta Cursos postou um tópico em Motherboards, PCs, All in One & Cia
Tenho essa placa aqui, o cliente tentou dessoldar o chip de bios e na hora de colocar de novo, desfez as trilhas de estanho. Preciso do esquema elétrico da placa para tentar fazer uma ligação direta dos pinos do chip, caso seja possível. -
PS3 FAT CECHK01 CELLBE com trilhas danificadas
Ederson Mikael batista postou um tópico em Vídeo Games

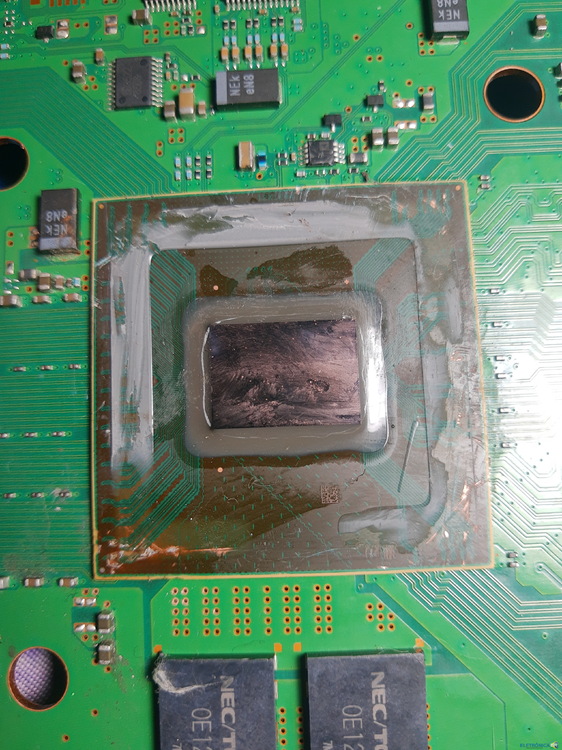

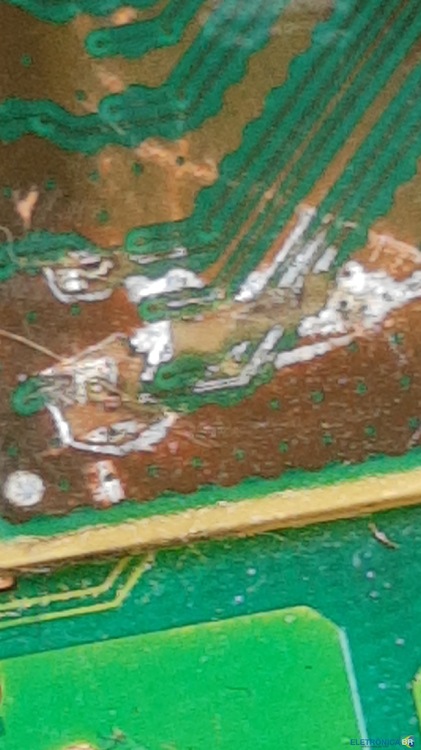

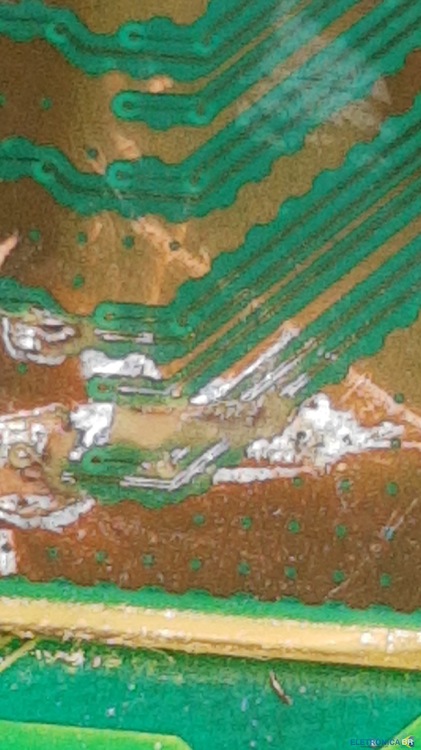

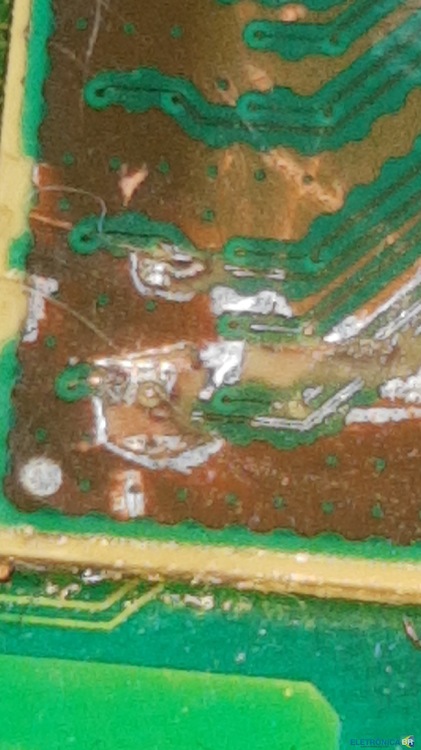

Galera hoje vim aqui comentar um caso e talvez pedir uma ajuda pra vocês. Como vocês podem ver nas imagem o processador CELL/BE do PS3 FAT está com a trilhas danificadas, após a remoção mal sucedida do IHS, nesse caso foi umas 3 ou 4 trilhas junto com o verniz da placa. Estou com intenção de recuperar essas trilhas, porém me dará um trabalho danado. Na opinião de vocês, compensa recuperar as trilhas ou troca o CELL/BE ? E uma dúvida que tenho sobre os CELL do PS3 é, será q é possível substituir o CELL/BE de 60mn por um de 45mn da geração slim/super slim ? Se possível, alguém poderia me enviar o Datasheet do processador CELL/BE de 60mn, pois tentei procurar e não achei ;-; Agradeço a compreensão de todas !!
-
Boa noite!!!alguém teria as trilhas do conector de carga do tab 6 t280? Peguei um com conector mexido e faltando uma trilha do dados!!!!
-
Boa tarde a todos. Chegou até mim uma Tv Samsung plasma PL 51 F 4000 que não ligava e o led standby piscando duas vezes. Identifiquei que no site havia uma postagem com o mesmo problema, trilhas rompidas e componentes carbonizados. O modelo da placa fonte é :BN 44-00599A. Não possuo esquemático da fonte. Identifiquei na mesma trilha um capacitor em curto (CB 806). O dono da tv relata descargas atmosféricas na região. Os componentes carbonizados são: (DS 821); (RS 809); (RS 806) (QS 801c) e (QS 802c) ambos (MDF 9N50). Pois bem, espero ter postado todas as informações possíveis para que possa receber auxílio. Agradeço desde já e peço desculpas por algum inconformidade com a postagem. Obrigado.
-
dúvida ps2 slim 9006 - trilhas do banco de resistores(102) rompidas
vto_nv postou um tópico em Vídeo Games
estou com um ps2 slim 9006 placa : gh-072-42 peguei dois ps2 desses com as trilhas do banco de resistores(102) rompidas tem algum jumper que da pra fazer e puxar de outro local ?? o ps2 tem standy by ai eu ligo o led fica verde mas nao da imagem tentei refazer as trilhas mas o pouco que eu mexi piorou nao tenho microscopio ainda para enxergar bem -
