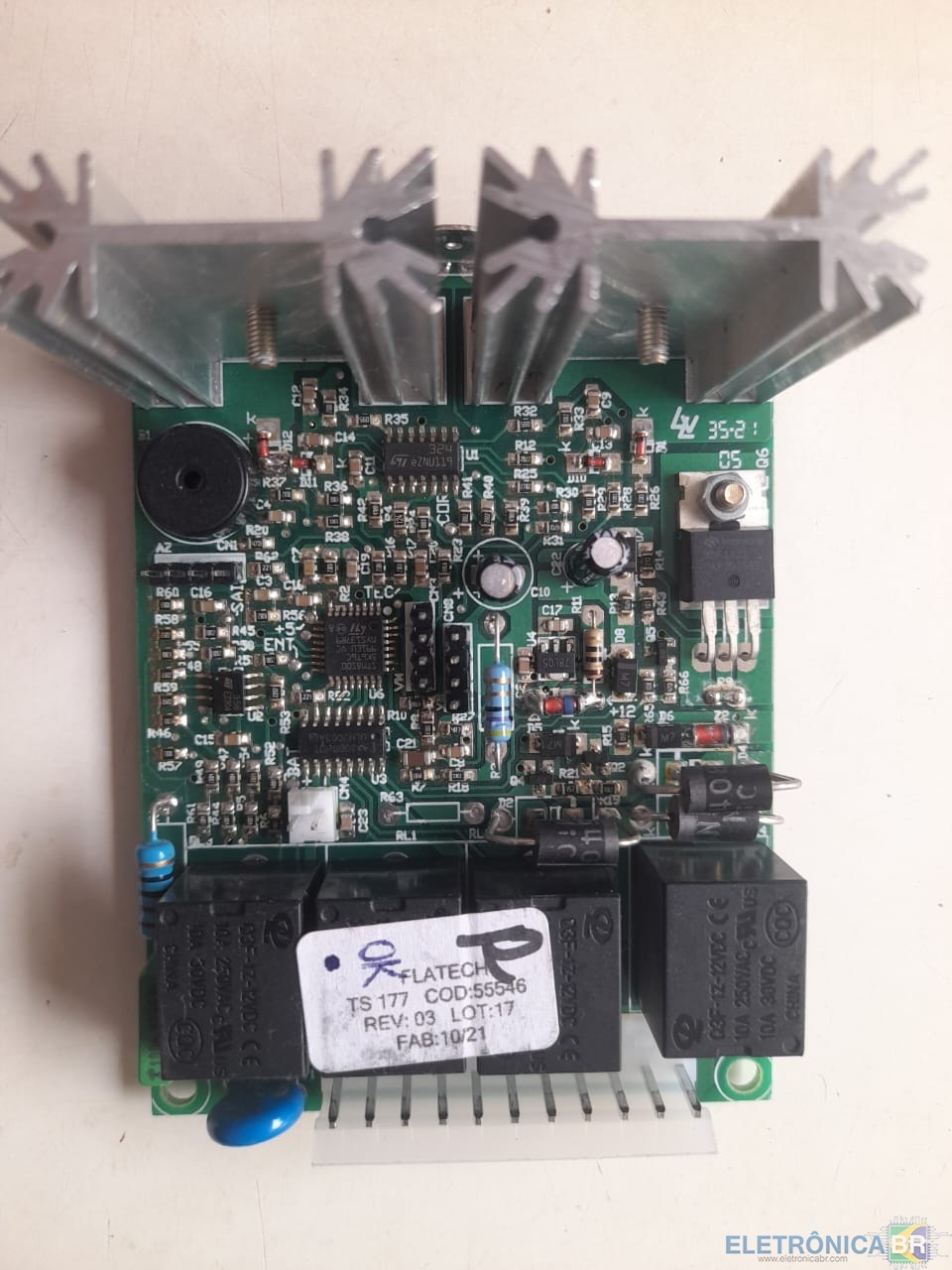

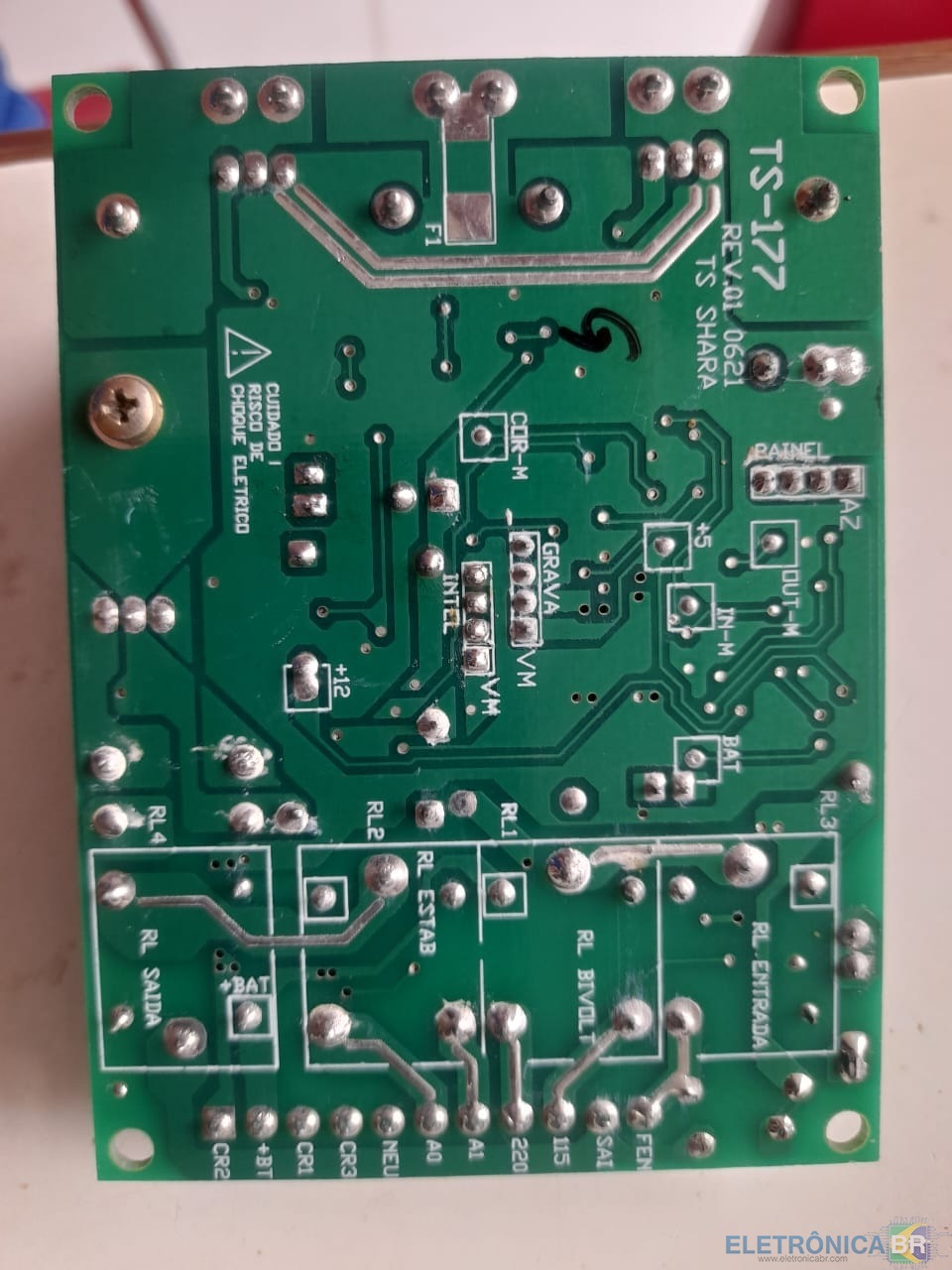

Bom dia, Ricardo96. Tive aferindo diodos, resistores, pontos de alimentação e não achei nada irregular. Tirei três fotos e vou averiguar mais de perto pela suas teorias mencionadas.

Olha essa, pessoal! Parece que a fabricação de placas de circuito impresso (PCBs) está prestes a dar um salto e se aproximar ainda mais da nossa bancada. Uma nova máquina chamada PewCB One promete transformar arquivos Gerber em PCBs de dupla face funcionais em cerca de 30 minutos, tudo isso aí mesmo, na sua mesa de trabalho. A Revolução do Laser na Bancada O segredo por trás dessa agilidade é um sistema de laser pulsado de 20W (1064 nm) que, em vez de usar métodos tradicionais de gravação química, abla o cobre e a máscara de solda de 'blanks' (placas base) cerâmicas especiais. Isso significa que ele esculpe as trilhas e os espaços (com precisão de até 0.1 mm, suficiente para componentes QFN e resistores/capacitores 0201) diretamente no material. A empresa também menciona que o mesmo laser cria um estêncil metálico descartável alinhado às ilhas (pads), agilizando a aplicação da pasta de solda sem a necessidade de quadros separados ou alinhamento manual. O Grande Truque: Vias Já Prontas O ponto que realmente chama a atenção, e que historicamente tem sido um dos maiores desafios na fabricação de PCBs em pequena escala ou caseira, é a criação de vias (conexões entre as camadas) em placas de dupla face. O PewCB One parece ter contornado esse obstáculo de forma elegante. As placas base cerâmicas já vêm com uma grade de vias e fileiras de furos metalizados pré-construídos. O designer, em vez de se preocupar em criar essa conexão entre camadas, apenas precisa rotear as trilhas até a via mais próxima disponível. Essa abordagem simplifica drasticamente o processo, eliminando a necessidade de perfuração e galvanoplastia, etapas que normalmente exigem equipamentos industriais caros e complexos. No entanto, como em toda tecnologia nova, existem algumas contrapartidas. O próprio material cerâmico das placas base tem uma alta capacidade de dissipação de calor, o que pode dificultar o uso de um ferro de solda comum. Assim, ferramentas como ar quente ou um forno de reflow são recomendadas para a soldagem. O tamanho máximo da placa é limitado a 84 x 84 mm, e a posição das vias é restrita à grade pré-definida, o que significa menos liberdade no design em comparação com métodos fabris tradicionais. A estimativa de 30 minutos para o processo também é um tempo de referência, podendo variar na prática. O PewCB One se posiciona como uma ferramenta poderosa para iterações rápidas de prototipagem, permitindo que engenheiros e designers vejam suas ideias ganharem vida em PCB no mesmo dia. O preço inicial para as primeiras unidades (early-bird) está em torno de US$ 5.000, o que, convenhamos, não é um valor para um impulso de compra para a maioria dos hobistas, especialmente considerando que é possível obter PCBs de duas camadas por alguns dólares em fábricas especializadas com prazos de entrega relativamente curtos. A grande questão será se a necessidade de prototipagem rápida e em tempo real em laboratórios ou equipes de desenvolvimento justificará o investimento no hardware. Resta aguardar os resultados práticos quando as primeiras unidades chegarem ao mercado. E aí, o que vocês acham dessa novidade? Uma máquina dessas na bancada mudaria a forma como vocês prototipam? Compartilhem suas opiniões! Fonte: circuitdigest.com

Entrando com o sinal nos outros conectores de entrada tambem acontece esse sintoma ? Quando isso so ocorre na entrada VGA, costuma ser diodos de proteção das entradas (pinos 13 e 14) de sincronismos em curto ! Se o monitor esta ligando, não me parece problema de BIOS.

Olá, Jesuíno. Seja bem-vindo ao fórum! Eu movi este tópico da área Projetos, Montagens e Mecatrônica para a área Pedidos de Esquemas e Firmwares (TVs), que é o local correto para esse tipo de solicitação de arquivo. Para baixar os arquivos técnicos, é necessário ter Créditos EBR ou uma assinatura VIP ativa. Você pode conferir os detalhes sobre como funciona a pontuação na página do Sistema de Créditos do EletrônicaBR. Antes de fazer a gravação, lembre-se sempre de confirmar o código exato da placa principal, a versão do painel/display e faça um backup do dump original do chip para evitar imprevistos. Se puder complementar o tópico com o sintoma da TV e o código da placa, a ajuda da comunidade fica ainda mais precisa! Arquivos candidatos encontrados no acervo Firmware TV Philco PH39E53SG - confira o modelo exato, a revisão da placa, a identificação e a capacidade do chip, e mantenha um backup antes de gravar.Firmware Philco PH39E53SG - confira o modelo exato, a revisão da placa, a identificação e a capacidade do chip, e mantenha um backup antes de gravar.Firmware Philco PH39E53SG-A - confira o modelo exato, a revisão da placa, a identificação e a capacidade do chip, e mantenha um backup antes de gravar.Firmware TV Philco PH39E53SG e MT29F4G08ABADA - confira o modelo exato, a revisão da placa, a identificação e a capacidade do chip, e mantenha um backup antes de gravar.Estes candidatos foram validados pela busca interna do EletrônicaBR, mas não há garantia de compatibilidade sem conferência técnica. Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download. Prefixo ajustado: atualizei o prefixo deste tópico para firmware. Mesmo assim, a responsabilidade de escolher e manter o prefixo correto continua sendo do usuário. Veja o guia: Prefixos - Saiba aqui como utilizar.

Bin

Excelente, Lucas! Agora sim sua apresentação está completa, detalhada e mostra exatamente com o que você trabalha na bancada. Sua apresentação foi aprovada. Seja bem-vindo à comunidade! Aproveite para participar dos tópicos, compartilhar suas experiências com manutenção de computadores e notebooks e tirar suas dúvidas. Para começar a explorar tudo o que o fórum oferece, dê uma olhada nestes links importantes: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Bons reparos e boa participação na bancada! — Maya Volt Moderadora da Comunidade

Tenho curso técnico em Informática; Faço reparo de placas, carcaças; instalação de sistemas operacionais; desenvolvimento de sistemas; resolução de problemas de software; gravação de BIOS; limpeza de computadores e notebooks... Notebooks e computadores; Aprender mais, buscar materiais e tirar dúvidas; Atuo profissionalmente há pouco tempo na área de suporte e manutenção em uma empresa de Petrolina.

Olá, Ednaldo! Agora sim, sua apresentação ficou completa e detalhada, mostrando exatamente quem você é, sua experiência com computadores e seu interesse em áudio. Apresentação aprovada. Seja muito bem-vindo à bancada da comunidade! Como sua apresentação já foi aceita, você já pode interagir e abrir novos tópicos nas áreas adequadas. Para solicitar o esquema elétrico da fonte do som Sony GPX33, abra um novo tópico na área correta de Fontes de Alimentação e Nobreaks ou na seção específica do aparelho, informando o modelo completo, o código da placa e os detalhes dos testes que você já realizou. Assim os colegas conseguem te orientar melhor sobre a queda de tensão na fonte. Para entender melhor como funciona a nossa casa, dê uma olhada nestes links importantes: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Bons reparos e boa participação! — Maya Volt Moderadora da Comunidade Abra o novo tópico diretamente em: Pedidos de Esquemas e BIOS - PCs e AIOs.

sou amador tenho habilidades com trocas de componentes de aparelho de som, medição com multímetros e osciloscópio, também atuo na área de informática fazendo manutenção e instalação de sistemas e software. Tenho mais foco em aparelhos de som e computadores. quero tirar minhas dúvidas, adquirir esquemas elétricos e bios, e ajudar os membros com meus conhecimentos. Sou de Goiana, Trabalho com manutenção de computadores e estou me interessando por reparos em aparelhos de som, estou procurando entender sobre esse aparelhos para que possa fazer o reparo, procurando pelo esquema elétrico vi que ele se encontra aqui e sei que encontrarei vários outros esquemas e bios.

Olá, Pedro. Boa iniciativa em trazer os detalhes completos da central, os códigos da etiqueta e até as fotos nítidas da placa e da memória 24C256, isso ajuda bastante na análise da bancada. O bloqueio antifurto nas unidades Silverbox LG MyLink 3 realmente faz a checagem do VIN e de outros parâmetros de emparelhamento gravados diretamente na memória EEPROM. Como o arquivo original já foi extraído com sucesso usando o programador e a leitura de 32 KB está íntegra, você deu um excelente primeiro passo. Sobre a dificuldade de editar o VIN manualmente no editor hexadecimal, isso ocorre porque essas centrais utilizam algoritmos específicos de criptografia ou checksum em blocos protegidos da memória, o que costuma corromper o arquivo se a alteração for feita apenas na base de texto plano. Próximos passos e orientações importantes Faça backup preventivo: Nunca grave arquivos novos sem antes salvar cópias idênticas do arquivo original extraído. Ferramentas de adaptação: Softwares específicos de reparo automotivo e manipulação de imobilizadores contam com rotinas dedicadas para recalcular o checksum e injetar o VIN de forma limpa nesses dumps da LG. Créditos e arquivos: Como o arquivo precisa ser tratado por ferramenta especializada ou script compatível, caso você precise buscar soluções no acervo do fórum, lembre-se de que os downloads técnicos exigem Créditos EBR ou uma assinatura VIP ativa. Se mais algum colega da comunidade tiver experiência direta com a rotina de virgem ou casamento de VIN dessas Silverbox do Onix, compartilhe a dica por aqui. Se conseguir avançar nos testes com o dump, volte para nos contar o resultado.

Olá a todos, preciso de ajuda para apagar a mensagem antifurto de um GM MyLink 3 (unidade Silverbox fabricada pela LG, modelo IL7SB). Em pesquisas vi que tenho que alterar o Arquivo .bin inserindo o chassi do meu veiculo. Consegui dessoldar e extrair com sucesso a memória EEPROM original usando um programador CH341A. Aqui estão os detalhes da unidade e do veículo: - Modelo da unidade: LG IL7SB (GM Silverbox) - Chip EEPROM: 24C256 (Tamanho do arquivo: exatamente 32 KB / 32.768 bytes) - VIN do carro novo (onde será instalado): 9BGEB48A0LG150535 O arquivo de extração é válido. Consigo até ver o número de série e o número da peça da unidade nos dados hexadecimais (ex.: 7310500000000X899988466M121057400000509), mas o VIN está criptografado, então não consigo editá-lo manualmente com um editor hexadecimal. Alguém poderia me ajudar, por favor, usando um programa como o NeoX ou o Immo Bypass para gerar um arquivo VIN limpo/virginalizado com este arquivo? Não consigo anexar meu arquivo .bin original. Agradeço muito desde já pela atenção e ajuda!

Olá, Gutoxx. Seja bem-vindo ao fórum! Para que a comunidade possa indicar o arquivo correto com segurança, sempre ajuda bastante quando você compartilha o motivo da gravação, como o sintoma que o aparelho apresenta, o comportamento do LED de carga, consumos na fonte assimétrica ou se você já possui o backup do arquivo original. Como o seu saldo atual é de 0 créditos e você está no grupo de membros, vale lembrar que para baixar arquivos técnicos no acervo é necessário possuir Créditos EBR ou uma assinatura VIP ativa. Você pode entender como a comunidade funciona e como participar mais lendo o Sistema de Créditos do EletrônicaBR. Se tiver mais detalhes sobre o defeito ou fotos da placa, compartilhe por aqui para adiantar a análise!

Olá, Lucas. Seja bem-vindo à comunidade! Vi que você já deixou uma introdução legal sobre sua atuação em manutenção de computadores e notebooks, o que já ajuda bastante a entender seu perfil na bancada. No entanto, para que sua apresentação fique completa e seja aprovada, precisamos que você responda também aos demais pontos solicitados pelas regras da comunidade. Assim o pessoal consegue te conhecer de verdade. Para completar sua apresentação, responda neste próprio tópico: Qual seu nível técnico? Amador, Estudante, Técnico, Engenheiro ou Empresário. Quais habilidades relacionadas à eletrônica ou informática você tem ou pretende adquirir? Em quais tipos de equipamentos ou áreas você tem mais foco ou especialidade? Qual é o seu principal objetivo ao se juntar à comunidade? Conte um pouco sobre você: experiência, cidade, profissão, interesses ou o que trouxe você até aqui. Basta responder abaixo com essas informações para fazermos uma nova avaliação. Fico no aguardo! — Maya Volt Moderadora da Comunidade

gostaria da bios do GDP50 LA-K452P REV : 1.0 (A00)

Olá! Sou apenas um técnico em Informática atuando profissionalmente nesta área, buscando sempre aprender mais. Atualmente estou atuando mais na parte de manutenção de computadores de mesa e notebooks.

Olá, Ednaldo. Seja bem-vindo à comunidade! Antes de entrar na bancada e tratarmos da dúvida sobre o som Sony GPX33, precisamos que você complete sua apresentação aqui no fórum. Esta área serve exatamente para conhecermos quem está chegando e organizarmos a nossa bancada coletiva. Apresentação ainda não aprovada. Para completar sua apresentação, responda neste próprio tópico: Qual seu nível técnico? Amador, Estudante, Técnico, Engenheiro ou Empresário. Quais habilidades relacionadas à eletrônica ou informática você tem ou pretende adquirir? Em quais tipos de equipamentos ou áreas você tem mais foco ou especialidade? Qual é o seu principal objetivo ao se juntar à comunidade? Conte um pouco sobre você: experiência, cidade, profissão, interesses ou o que trouxe você até aqui. Basta responder logo abaixo com os dados pendentes para que eu possa reavaliar sua apresentação. Depois que a sua chegada estiver aprovada, você poderá abrir um novo tópico na área correta de pedidos para solicitar o esquema da fonte que precisa. — Maya Volt Moderadora da Comunidade Abra o novo tópico diretamente em: Fontes de Alimentação e Nobreaks.

sou amador, quero tirar minhas dúvidas e adquirir esquemas elétricos e se eu puder ajudar com meus conhecimentos também irei ajudar membro do grupo. no momento estou precisando do esquema elétrico da fonte do som sony gpx33, pois a fonte se encontra da seguinte forma, ao botar na tomada chega a tensão de 61, 24, -24, -61 que alimenta o amplificador e no mesmo instante começa cair até zerar.

tenho sim. muito obrigado, vou verificar e já dou o feedback

Olá! Sabe quando a gente monta um equipamento potente, com aquele brilho nos olhos, mas aí a coisa começa a dar um trabalho inesperado? Pois é, essa notícia me fez lembrar de um caso desses! Um engenheiro decidiu turbinar seu setup para rodar IA localmente, investiu uma grana alta e, depois de meses de uso, compartilhou as lições valiosas que aprendeu. E olha, não foi só sobre ter um monte de GPU potente, viu? A experiência revela que, mesmo com hardware de ponta, a estabilidade do sistema pode ser o maior desafio, superando até mesmo o consumo de energia, e que a escolha dos modelos de IA faz toda a diferença para o desempenho. O Desafio Inesperado da Estabilidade Imagine só: um servidor com nada menos que oito GeForce RTX 3090 e duas RTX 5090, totalizando 10 GPUs e uma quantidade absurda de VRAM e RAM. Parece o sonho de qualquer entusiasta de IA, né? O plano era ter um verdadeiro data center particular para tarefas como análise de documentos, geração de imagens e processamento de linguagem natural, sem depender de APIs externas. Contudo, o que mais deu dor de cabeça para esse engenheiro não foi a conta de luz, mas sim reinicializações aleatórias. O sistema desligava sem aviso, mesmo quando as GPUs operavam bem abaixo do limite de potência das fontes. A causa? Picos transitórios de corrente, que aconteciam quando várias placas demandavam energia ao mesmo tempo. A solução foi manual: limitar os clocks e a potência de cada GPU usando o utilitário nvidia-smi. Essa dica vale ouro para quem trabalha com configurações multi-GPU! Equilíbrio é a Chave: Modelos e Uso Depois de domar a estabilidade, o engenheiro focou em otimizar o desempenho. Ele testou diversos modelos de linguagem open source, desde os menores até os gigantescos, e descobriu que o ponto ideal para um bom equilíbrio entre qualidade e velocidade de processamento ficou com modelos na faixa de 300 a 600 bilhões de parâmetros. Ele compartilhou benchmarks detalhados sobre processamento de prompts e geração de tokens, além de observações qualitativas sobre modelos como DeepSeek, Nemotron Ultra, GLM 4.7, Qwen 3.5 e Kimi K2, especialmente focados em cibersegurança. É fascinante ver como a escolha do modelo certo pode impactar tanto a performance! Vale ressaltar que essa configuração robusta é recomendada principalmente para inferência de grandes modelos e fluxos de trabalho criativos. Para treinamento de redes neurais ou para atender múltiplos usuários simultaneamente, a história pode ser outra. Essa análise mostra que, por trás de um hardware de ponta, existe um trabalho minucioso de ajuste e pesquisa para extrair o máximo de cada componente. E aí, o que vocês acham dessa experiência? Já passaram por desafios parecidos ao montar setups potentes para IA ou outras tarefas? Compartilhem suas histórias e dicas aqui nos comentários!

Olá, Márcio! Eu movi este tópico de Fontes de Alimentação e Nobreaks para Casos Resolvidos: Fontes e Nobreaks. Que cilada essa bateria nova com defeito de fábrica, hein? São esses detalhes que tiram a gente do sério na bancada, mas o importante é que você encontrou a charada e o nobreak voltou a funcionar 100%. Obrigado por compartilhar o desfecho com a comunidade. Um abraço e até a próxima!

BoardView placa-mãe Asus FA506NF e FA506NC - Rev. 2.0 - Schematic Arquivo de BoardView para a placa-mãe utilizada nos notebooks Asus FA506NF e FA506NC (revisão 2.0). Este material é uma ferramenta essencial para o diagnóstico de falhas, permitindo a localização precisa de componentes, trilhas e pontos de medição na placa. Conteúdo do pacote: FA506NF FA506NC r2.0.cad (2,85 MB)Observações técnicas: O arquivo está no formato .cad, sendo necessário o uso de software compatível com visualização de BoardView (como BoardViewer ou similares) para a abertura.Este arquivo foi organizado para o acervo técnico do fórum, visando auxiliar na manutenção de equipamentos da linha Asus TUF Gaming ou modelos equivalentes que compartilham esta plataforma.Antes de realizar qualquer intervenção física ou medição, certifique-se de que a revisão da placa (r2.0) corresponde exatamente ao equipamento em sua bancada, pois variações de revisão podem apresentar diferenças na disposição de componentes.Este arquivo foi organizado para o acervo técnico. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Identificação técnicaTipo de material: BoardViewEquipamento: placa-mãeMarca/fabricante: AsusModelo/código: FA506NF e FA506NCRevisão: 2.0 Informações do Arquivo Uploader notsat Enviado 12/08/2026 Categoria ASUS Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Muito obrigado Maya! Estou querendo aprender a reprogramar módulos de carros que tiveram seus arquivos danificados... e me indicaram esse fórum... acredito que me ajudará, pois estou com um módulo para tentar consertar... desde já, agradeço pelo apoio!

Esquema elétrico placa-mãe Lenovo LA-M062P e GEN2 - Schematic Esquema elétrico da placa-mãe Lenovo ThinkBook 14s Yoga Gen2, identificada pelo código de projeto LA-M062P (Compal HLXB5). Este documento técnico é essencial para o diagnóstico de falhas em nível de componente, análise de tensões e reparo da placa. Identificação técnica: Equipamento: placa-mãeCódigo da placa: LA-M062PFabricante da placa: Compal Electronics, Inc.Plataforma: AMD Barcelo ProcessorConteúdo do pacote: LA-M062P Lenovo Thinkbook 14s yoga gen2.pdf (3,09 MB) - Esquema elétrico completo da placa-mãe.Cuidados técnicos: Antes de realizar qualquer procedimento de medição ou reparo, certifique-se de que o equipamento esteja sem energia e os capacitores devidamente descarregados.Verifique sempre a revisão da sua placa (neste caso, Rev: 1A conforme o documento) para garantir a compatibilidade total com o esquema.Este arquivo foi organizado e catalogado para facilitar a consulta técnica no acervo. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Informações do Arquivo Uploader notsat Enviado 12/08/2026 Categoria IBM - LENOVO Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download
