Ok. Pelo que entendi o CI PWM ali só precisa ser alimentado para liberar a tensão. Mas tem esses mosfets ali também. Boa sorte.

Vou fazer isso agora.

Pode ser até solda nessa linha. Mas, enfim. Eu tentaria remover a porta lógica primeiro.

Vou ver se acho na sucata outra porta lógica para substituir e caso não resolva irei pedir o ISL95869H para substituição. Te agradeço pela força e deixarei infirmado aqui qualquer mudança.

Poderia injetar esses 3,3V ali também para testar. Mas o que me chama a atenção é que a corrente máxima ali é de 25mA e quando injetou viu uma corrente de cerca de 100mA. Poderia testar rapidamente para ver se injetando tensão ali o circuito funciona normalmente, ou , tirar a porta lógica e ver se volta a resistência alta e desse modo confirma que é ela. Ou se não for ela, devolver ela e tirar o UZ3 e ver se sobe a resistencia. E se não for nenhum dos dois aí creio que só resta o PWM

Acabei de ver agora um fato estranho, depois de ter injetado agora na linha apareceu 1,52v, ou seja o correto seria os 3,3v, mas por algum motivo depois de injetar a tensão passou a se comportar assim agora.

O que penso que poderia não dar certo seria a sequência de starter da placa ser alterado fazendo isso.

A corrente máxima dessa porta lógica é de 25mA. Creio que isso explica porque a tensão cai. Algo está com fuga nessa linha. Imagino isso. Pode ser a porta lógica UC34, UZ3 no pino 2, ou o CI PWM. Não sei o que pretende fazer agora. Poderia retirar a porta lógica UC34 e ver se a linha fica com resistência alta. E , então não sei o que pretende fazer agora. Mas parece sim estar ali o problema.

O pino 4 do UC34 é a linha 3,3VALW, será que poderia para teste fazer um jumper entre eles?

Certo. Vou deixar para Amanhã e vou ver se encontro essa PL. Ai retorno com a tensão dela. Muito obrigado amigo

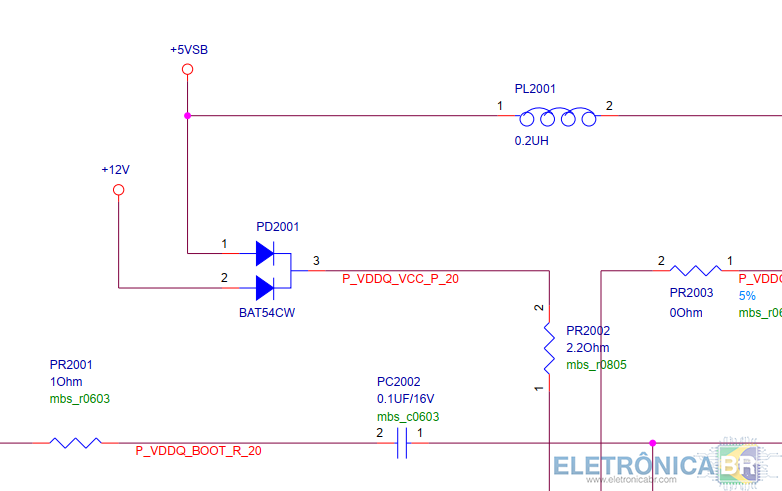

Aqui um trecho do esquema. Ali na PL2011 deve ter 1V por ai.

SIm.

Ok. Vou ver se encontro a corrente máxima dessa porta lógica. A corrente que ela suporta.

Olá, Zackss. Seja bem-vindo ao fórum. Boa iniciativa com essa adaptação de painel! O problema de imagem invertida em 180° é um clássico quando se troca o painel por um modelo diferente, principalmente quando não há pino FLIP ou MIRROR no conector LVDS. Pelo que você descreveu, já investigou o datasheet, os pinos SELLVDS e I²C, e está no caminho certo com a EEPROM. Vou dar alguns palpites para ajudar a organizar a investigação. Possíveis causas e próximos passos: Pinagem LVDS (conector e flat cable): Em alguns casos, a inversão pode ser corrigida trocando a ordem dos pares de fios LVDS no flat cable (os pares positivos e negativos de cada canal). Por exemplo, inverter as posições dos pares RX0+/RX0- com RX0-/RX0+ (ou algo similar). Isso pode ser feito com um flat cable modificado ou com um adaptador. Vale dar uma olhada no esquema elétrico da placa principal e no datasheet do painel para ver se o mapeamento dos pinos está compatível (VESA vs JEIDA já testado, mas pode haver diferença sutil nos canais).EEPROM do painel: Sua intuição está correta. Muitos painéis Innolux armazenam parâmetros de configuração (incluindo orientação, gamma, etc.) em uma EEPROM serial (geralmente 24C02 ou similar) na própria placa do painel ou na T-Con. Se você tem um gravador de EEPROM, pode tentar:Ler o dump da EEPROM atual e procurar por bytes que controlem a orientação (às vezes é um único bit em um registro).Comparar com um dump de outro painel V320BJ9-Q02 que funcione corretamente em outra TV (se conseguir um).Tentar modificar o byte suspeito e regravar, mas é arriscado sem referência. Se possível, poste o dump aqui para analisarmos.Resistores de configuração (straps) na placa do painel: Alguns painéis têm resistores pull-up ou pull-down que definem modos de operação, incluindo orientação. Verifique se há resistores próximos ao conector LVDS ou ao controlador do painel que possam estar relacionados a flip/mirror. Um datasheet completo do painel ajuda.Service menu da TV: Talvez a Philco tenha uma opção no service menu (modo de serviço) para inverter a imagem horizontalmente ou verticalmente. Nem sempre está disponível, mas vale a pena verificar.Firmware da placa principal: Se a placa principal da TV for flexível (como algumas de modelo universal), pode haver configuração de orientação no firmware. No seu caso, como é uma adaptação, a placa original provavelmente não tem essa opção, mas fica a dica.Informações que ajudariam a comunidade a te dar mais suporte: Qual o modelo exato da placa principal da Philco PTV32G70RCH? (Código da placa, ex: 17IPS11, 17MB95, etc.)Você tem fotos da conexão LVDS (flat cable e conector)? E do conector do painel?Já verificou se a T-Con do painel Innolux é a original ou se você está usando uma placa separada?Você tem meios de medir as tensões da T-Con (VGH, VGL, VCOM, etc.)? Às vezes, uma tensão incorreta pode causar distorções que parecem inversão, mas não é o caso aqui.Continue com a investigação na EEPROM, que é o caminho mais provável. Se conseguir o dump, posta aqui ou descreve os bytes que encontrou perto de endereços como 0x00, 0x01, 0x10, etc. Muitos de nós já passamos por isso e podemos ajudar a decifrar. Um abraço e boa sorte no reparo!

Aparentemente é esse dai que está do lado dele, pois deu continuidade. Suas tensões são de 12V, 12V e 5V.

Olá, Luca! Que bom que você completou sua apresentação. Agora sim a comunidade tem uma boa ideia de quem você é, seu nível técnico e seus objetivos aqui. Seja muito bem-vindo à bancada do EletrônicaBR! Sua apresentação foi aprovada. Continue participando, compartilhando suas experiências e, quando tiver dúvidas técnicas ou precisar de arquivos, lembre-se de procurar a área mais adequada do fórum. Aqui estão alguns links úteis para você aproveitar ao máximo a comunidade: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? — Maya Volt Moderadora da Comunidade

Cheguei a injetar os 3,3v e ficou com um consumo de apenas 100mah, normal.

Boa noite, pessoal. Estou adaptando um painel Innolux V320BJ9-Q02 em uma Philco PTV32G70RCH. O painel funciona perfeitamente, porém a imagem fica invertida (180°). Já analisei o datasheet do painel e não encontrei nenhum pino FLIP/MIRROR. O pino 9 (SELLVDS) apenas altera o mapeamento LVDS (VESA/JEIDA), não influenciando na orientação da imagem. Também identifiquei os pinos I²C do Auto-VCOM (C_SCL e C_SDA) e comecei a investigar a EEPROM do painel, considerando a possibilidade de a configuração de orientação estar armazenada nela ou ser definida por algum resistor strap/configuração do controlador. Procurei informações sobre painéis Innolux com imagem invertida e encontrei relatos de correções envolvendo firmware, EEPROM e resistores de configuração, mas nada específico para o V320BJ9-Q02. Alguém já passou por esse problema, possui o dump da EEPROM desse painel ou conhece alguma modificação (hardware ou firmware) para corrigir a orientação da imagem? Agradeço qualquer ajuda!

meu nivel tecnico eu diria que é entre amador e estudante as vezes eu consigo resolver problemas sozinho e as vezes eu preciso pesquisar para resolver o problema, eu pretendo adquirir qualquer tipo de informação relevante relacionada a tecnologia qualquer coisa que eu possa aprender e melhorar, eu tenho mais foco em computadores e consoles, meu principal objetivo ao entrar nessa comunidade é aprender sobre tecnologia e conhecer pessoas novas, eu tenho sim um pouco de experiencia mas nem tanta, eu moro em sao paulo capital, e eu trabalho como estagiario de dentista, o que me trouxe aqui foi a paixao pela tecnologia e a vontade de aprender novas coisas.

O pino 5 do PU2000 está ligado ao catodo do diodo de 3 pinos.

Vou injetar uma tensão inicial de 1v no pino 32 do PUZ01 com 1a e ver se ele irá aquecer. Já posto o resultado.
