dúvida Dell Atx não tem cabo verde (power on)

[mshonorato]

Bom dia a todos!

Consegui um fonte ATX antiga da Dell modelo HP-P1457F3 REV H04, a qual eu queria fazer um pequeno projeto, mas ela não tem o cabo verde que seria o Power On.

Alguém sabe qual seria a cor do cabo Power On nessa fonte?

Desde já obrigado a quem puder responder.

Abs!

[William_R]

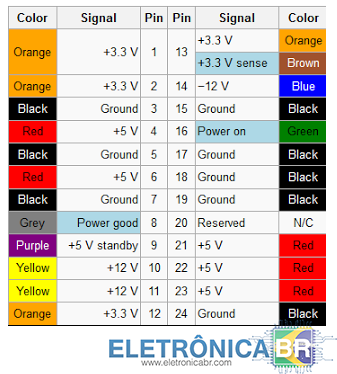

Pra mim me pareceu um conector de saida de 24 pinos convencional, a onde se liga o pino 16 (Power ON) a um pino de terra (GND) !







Em todos os casos, poste uma foto do cabo de 20/24 pinos.



Na duvida, sugiro abrir a fonte e olhar na placa que geralmente tem uma grafia da função dos fios de saida e ligue um resistor de 100 ohms para o terra no lugar dos usuais jumper.





Editado: 9 de Agosto de 2023 por William_R

[William_R]

Tenho em minhas anotações:



Para conector de 8 pinos



Para conector de 10 pinos





Editado: 9 de Agosto de 2023 por William_R

[mshonorato]

@William_R obrigado pela resposta!

Estranho, minha fonte só tem 20 pinos e não tem o cabo verde.

Provavelmente a DELL usou outra cor, mas não identifiquei qual é.

[Maru]

5 minutos atrás, mshonorato disse:

@William_R obrigado pela resposta!

Estranho, minha fonte só tem 20 pinos e não tem o cabo verde.

Provavelmente a DELL usou outra cor, mas não identifiquei qual é.

poste a foto do conector desta fonte, assim te ajudamos a identificar. kkk



Boa Sorte



[William_R]

No caso do conector de 20 pinos deve ser então o pino 14 (PS_On)



[mshonorato]

@Maru@William_R, obrigado pela ajuda!

Infelizmente a fonte não funciona, vou ficar sem meu projeto.

Testei ela ligando em um desktop e não deu sinal de vida.

Também testei ela colocando um clips nos pinos 13 e 14 e nada de ligar.

Abs!
