dúvida JWL-PA-15 - Placa D300W-AMP 2015 - Batendo Rele

[Péricles Carvalho]

Estou fazendo uma manutenção em uma caixa ativa JWL-PA-15.

Estava tudo em curto!

Troquei os MOS-FETs e agora o rele de proteção fica batendo.

Alguem tem o esquema da fonte ou pode me dar uma dica de manutenção.





Editado: 4 de Novembro por Péricles Carvalho

[raimundoleao]

@Péricles Carvalho se teve curto e o relé não atraca, ja testou trocar esse relé ? talvez o contato interno esteja ruim e não atraca 100%.

[ohm]

Após a correção @Péricles Carvalho poderei auxiliar. Foi trocado os mosfets da saída de áudio ?

[Péricles Carvalho]

Em 30/10/2024 às 08:39, raimundoleao disse:

@Péricles Carvalho se teve curto e o relé não atraca, ja testou trocar esse relé ? talvez o contato interno esteja ruim e não atraca 100%.

Olá Raimundo, Desculpe a demora em responder, retirei o rele, testei-o fora. Está OK, Na dúvida o substitiui. O comportamento não mudou. Testei Tambem o opto (  a frio com o multimetro mesmo), aparentemente Ok.

Observei que não está aparecendo tensão no secundário do trafo. Logo mais testarei o sinal do Oscilador 7387 to desconfiando que ele não está funcionando ou não tem feedback

Editado: 4 de Novembro por Péricles Carvalho

[Péricles Carvalho]

Em 01/11/2024 às 22:38, ohm disse:

Após a correção @Péricles Carvalho poderei auxiliar. Foi trocado os mosfets da saída de áudio ?

Olá ,

Substitui por um que julgo ser equivalente (G20N60), pois não encontrei o original (G20N50C).

Tambem foi substituido o IRFB4227.

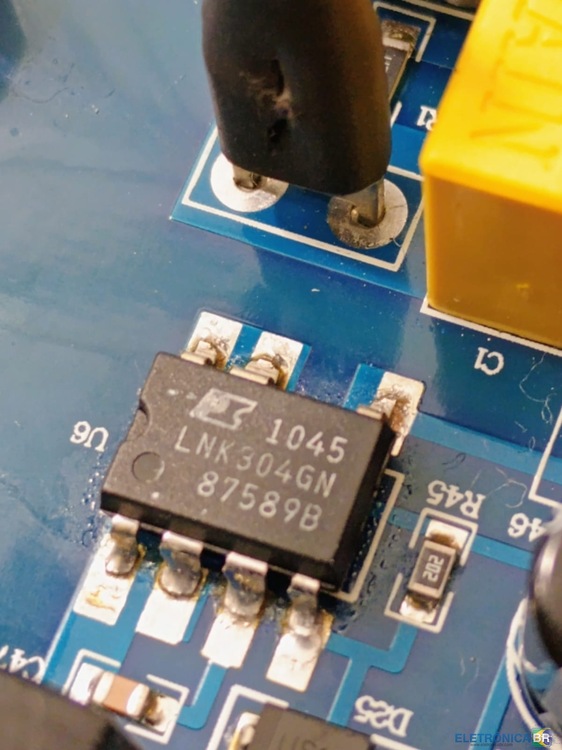

Estou estudando como funciona o CI LNK304, Assjm poderei medir os sinais de controle.

Editado: 4 de Novembro por Péricles Carvalho

[Péricles Carvalho]

To achando que cai em um erro básico. To estando sem carga.



Veja o que diz o datasheet do LNK 304..

Tradução:

Reinicialização automática (somente LNK304-306)
No caso de uma condição de falha, como sobrecarga de saída, curto-circuito
de saída ou uma condição de malha aberta, o LinkSwitch-TN entra em operação
de reinicialização automática. Um contador interno cronometrado pelo oscilador
é reiniciado toda vez que o pino FB é puxado para alto. Se o pino FB
não for puxado para alto por 50 ms, a comutação do MOSFET de energia é
desabilitada por 800 ms. A reinicialização automática alternadamente habilita e
desabilita a comutação do MOSFET de energia até que a condição de falha
seja removida.



[ohm]

Em 04/11/2024 às 16:07, Péricles Carvalho disse:

To achando que cai em um erro básico. To estando sem carga.

É para funcionar sem carga.




sem Esquema é um pouco mais difícil. Mas vamos lá. Disse que trocou os mosfets que a fonte estava em curto. Grande possibilidade do lnk304. Ele usa drive 4227? No gata dos mosfets tem resistires de baixo valor, confira eles
