em análise Nobreak NHS laser online EXT 5000VA, Falha Desligamento por curto circuito - PDVOL(PR17R2)

[AGITECCHARLES]

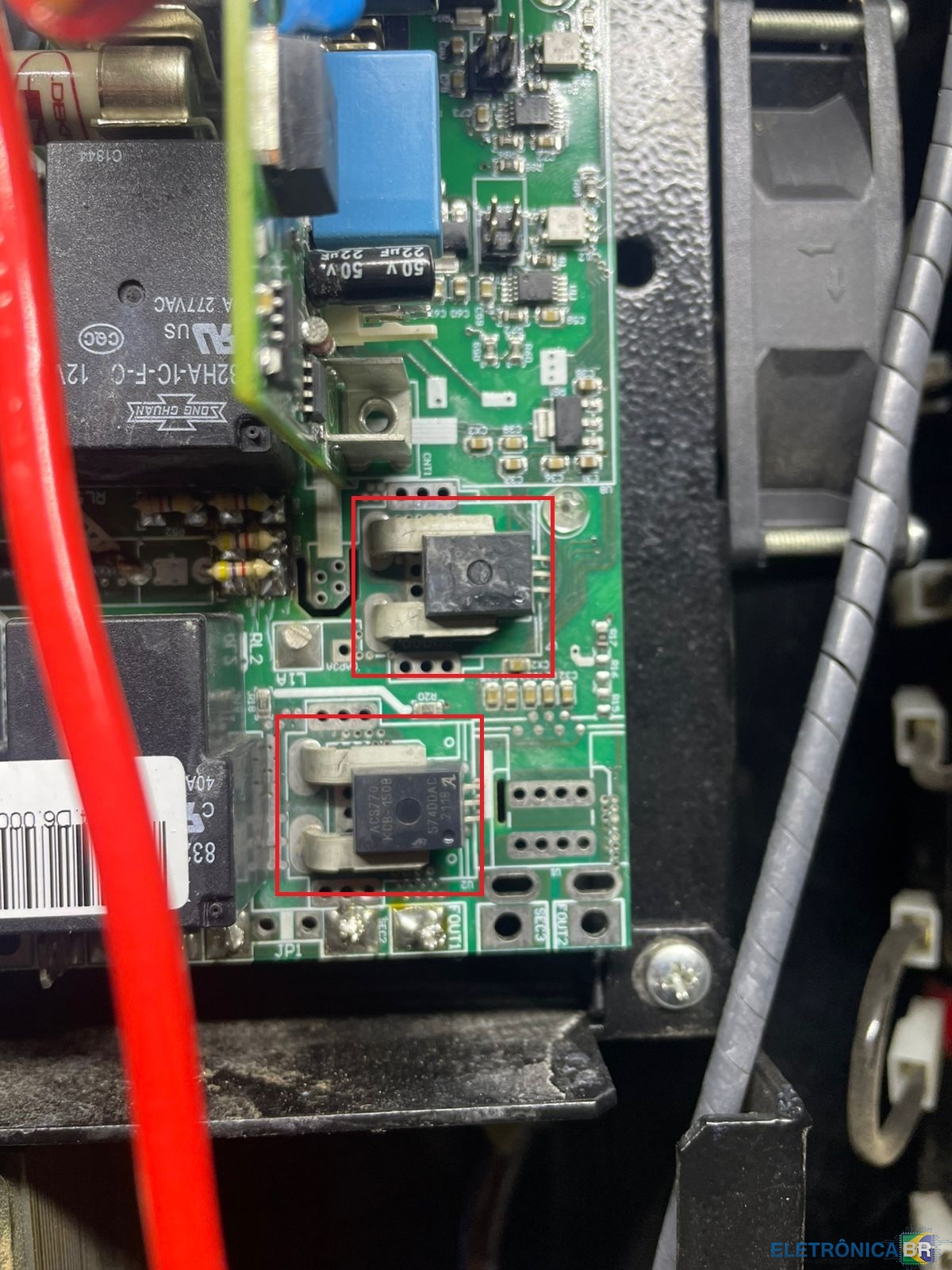

Nobreak NHS laser online EXT 5000VA deu entrada na assistencia, com 3 IGBT em curto, drivers e resistores , tambem foi feito reparo na fonte, porem mesmo apos trocar todos componeneste como mostrado na foto ele apresenta essa falha, alguem teria alguma dica? ja foi verificado todo circuito da fonte todas tensoes aparentemente ok, porem ele não tem tensao de saida, tanto na rede como na bateria.

Editado: 7 de Julho por Priscila Cristiane

[CTF Eletronica]

Bom dia, verificando o manual do equipamento o mesmo diz o seguinte...



DESLIGAMENTO POR
CURTO- CIRCUITO Indicação de nobreak desligado por curto-circuito na saída



Teste a saida do equipamento novamente, ainda há um possivel curto na saida.



Este arquivo compactado tem o manual de manutenção dos on line nhs



[AGITECCHARLES]

Bom dia, fiz o teste na saida esta SEM curto.

[isaelf]

@AGITECCHARLES Já verificou se não tem nada aberto ou alterado no circuito de IAC?

[AGITECCHARLES]

@isaelf poderia me descrever melhor o que seria esse CIRCUITO IAC ?

[isaelf]

@AGITECCHARLES Positivo, o circuito iac informa o DSP através de um arranjo de resistores a potência conectada a saída do nobreak. Se algum resistor abrir ele vai adionar a proteção e desarmar a saída.

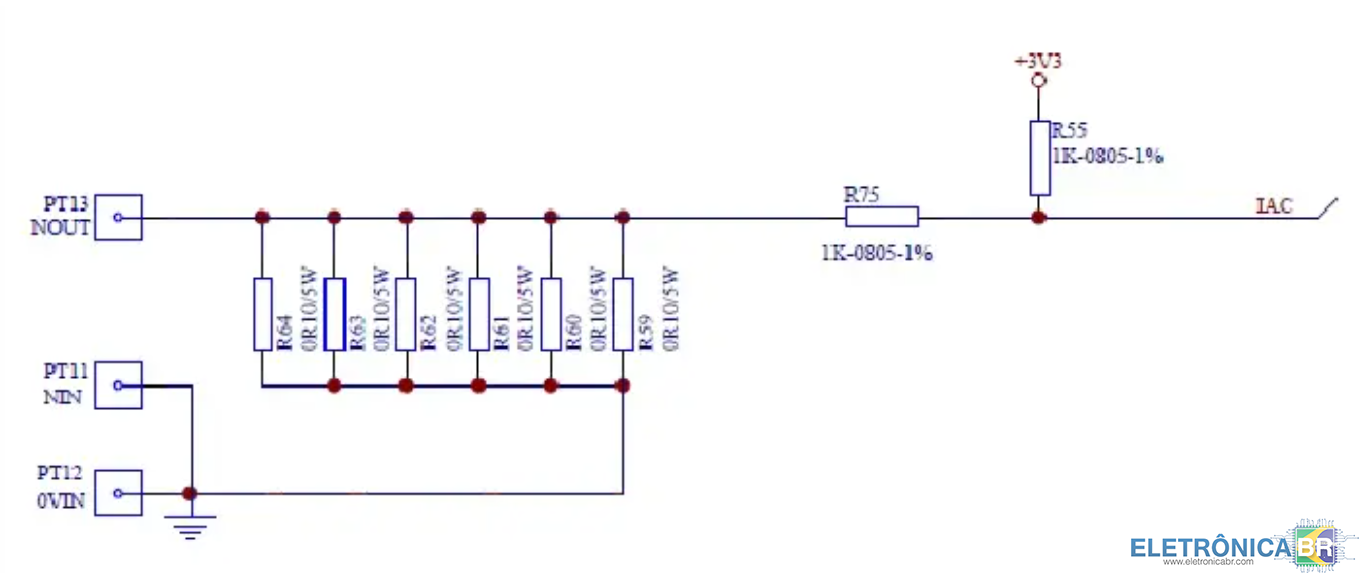

Essa imagem é só um exemplo, mas o circuito geralmente costuma ser parecido nos nobreaks da NHS.

Adicionalmente dê uma olhada no circuito de proteção DC também.

[AGITECCHARLES]

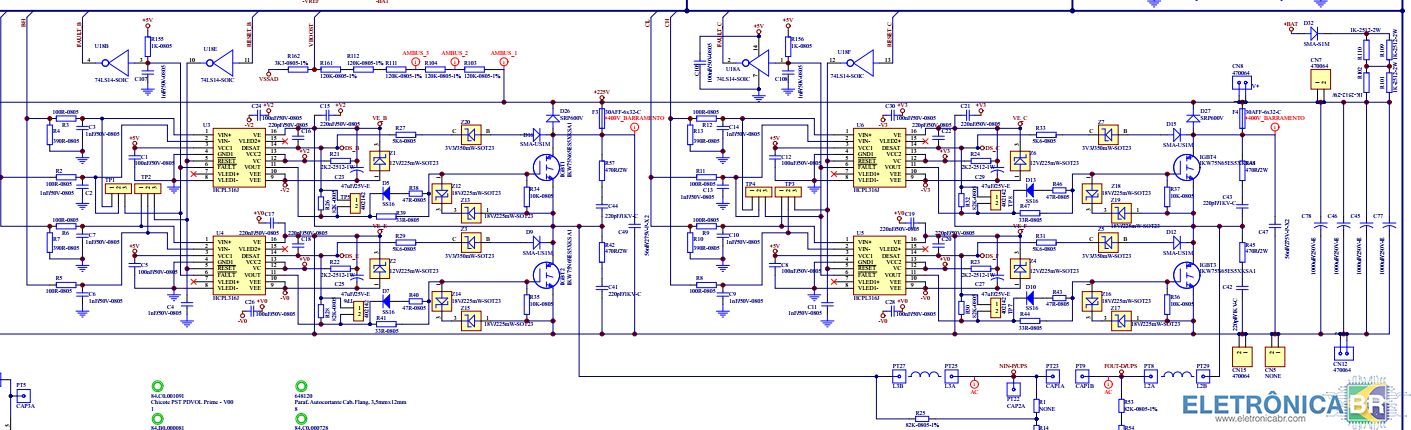

@isaelf nessa placa que estou analisando não e esse tipo de circuito (COM RESISTORES) e outro componente.. que não esta com defeito segue a foto...

[joao lima RV]

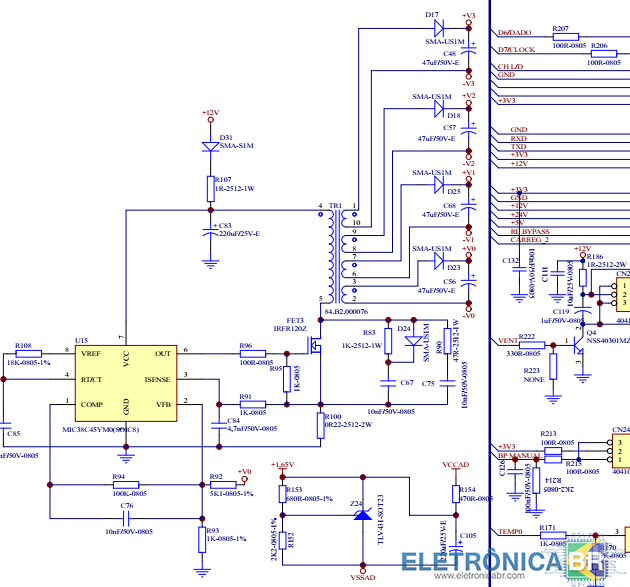

Estes circuitos são da PR17R1

Verifique :

1 - fonte de alimentação

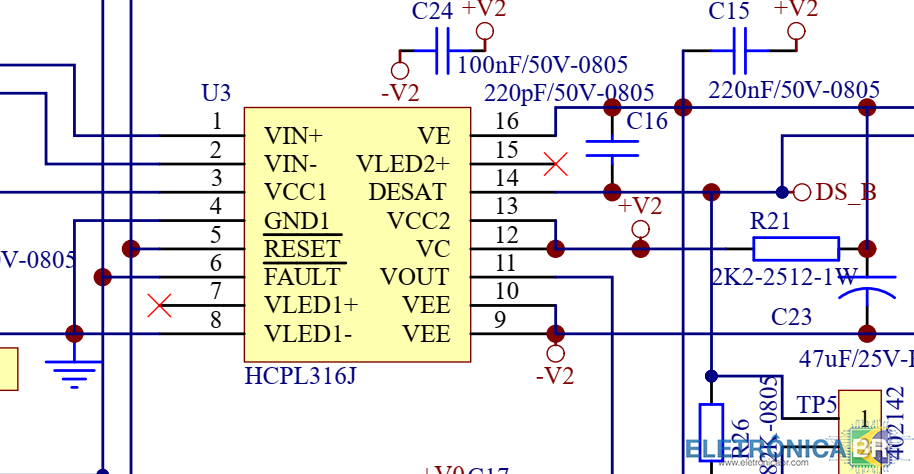

Se há tensão nos pinos 9-10 e 11-12, do HCPL316 . Esta placa da muito problema nas trilhas meça direto no CI de drive



3-Zener de proteção dos gates





[AGITECCHARLES]

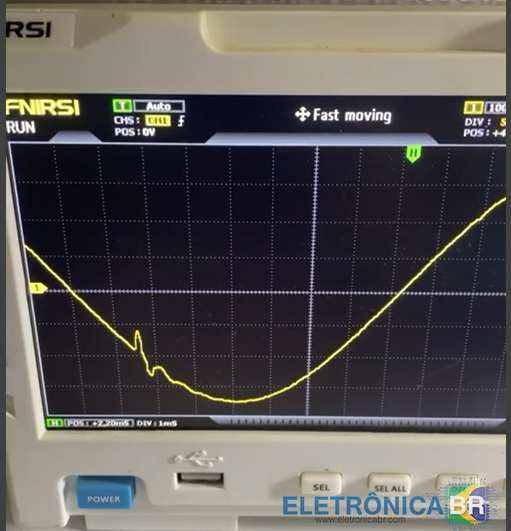

Bom dia, Realizamos as medições e identificamos um dos DRIVE U4 com defeito ja avia trocado ele porem eu devo ter misturado e colocado um com defeito na primeira tentativa de conserto, e tambem identifiquei o U20 (ULN2003) realizamos a troca dos dois componentes e o nobreak funcionou, porem esta com um pequeno ruido, colocamos no osciloscopio para medir a forma de onda e ela da um pequena falha em uma parte da onda, porem somente quando esta na REDE, em modo bateria não apresenta, segue imagem do momento da distorção no osciliscopio, saberia o que pode ser?

[joao lima RV]

Pode estar sendo causado pelo circuito pfc
