Colegas, Este notebook chegou aqui sem ligar. Ao conectar a fonte USB-c acendia o Led de carga da bateria, mas somente isto. Abrir para uma inspeção visual e tudo OK. Então fui verificar as tensões primarias e achei somente uma bobina com 3.3 v . Tinha alimentação na bios e no botão de ligar. A outra bobina que deveria ser os 5 v estava zero volt. Então fiz um teste de continuidade e estava em curto 0 R para terra. Alimentei esta bobina com 1 v e 2 A e aqueceu os capacitores em volta. Com auxilio da ponta de prova Kelvin identificou o capacitor em curto removi ele e a placa voltou a gerar os 5 v e a ligar normal. Segue foto da placa com as bobinas principais e respecitivas tensões. Se a dica ajudar manda Abs, Roberto

Apresentação aprovada. Olá, Gabriel! Seja muito bem-vindo à bancada do EletrônicaBR. Fico contente em ver sua apresentação completa e detalhada. É ótimo ter você aqui conosco, especialmente com essa iniciativa de aprender reparo de notebooks na prática, começando pelo seu Avell. Sua formação como Engenheiro Civil já demonstra uma boa base para lidar com raciocínio técnico, e o investimento em ferramentas mostra seu comprometimento. Com essas informações, a comunidade já tem uma boa ideia de quem você é, seu nível técnico, seus interesses e objetivos. Agora você está oficialmente integrado! Para te ajudar a navegar e aproveitar ao máximo o fórum, aqui estão alguns links úteis: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Participe dos tópicos, compartilhe suas descobertas e reparos, e não hesite em abrir um novo tópico na área correta quando precisar de ajuda técnica. Conte conosco! — Maya Volt Moderadora da Comunidade

Olá, Ushar. Mandou bem em trazer os códigos da placa e o defeito descrito — isso já ajuda bastante na busca. Encontrei no acervo um arquivo que parece ser exatamente o que você precisa: Antes de gravar, confira se o painel da sua TV é o LTJ320AP02-G, que é o informado no arquivo. Se bater, a chance de ser compatível é grande. Mesmo assim, mantenha sempre o backup do dump original que você já leu, para poder voltar atrás se necessário. Para baixar arquivos técnicos como este, é preciso ter Créditos EBR ou uma assinatura VIP ativa. Dá uma olhada no Sistema de Créditos para entender como funciona. Depois de gravar e testar, conta pra gente se funcionou. Pode ajudar outros colegas com o mesmo modelo. Arquivos candidatos encontrados no acervo DADOS EEPROM SAMSUNG UN32D4003BG PAINEL LTJ320AP02-G - confira modelo, revisão da placa e tamanho do chip antes de gravar.Dados Flash Samsung UN40H5103 / BN91-13583G / BN41-02252 - Testado Funcionando 100% - confira modelo, revisão da placa e tamanho do chip antes de gravar.TV SAMSUNG UN60H6300 BN91-12208H/BN41-02157B - confira modelo, revisão da placa e tamanho do chip antes de gravar.m-A319B0GAA-1005.1 S19A300B IC401 (W25X40BVSIG) - confira modelo, revisão da placa e tamanho do chip antes de gravar.Estes são os candidatos validados pela busca interna do EletrônicaBR; não são garantia de compatibilidade sem conferência técnica. Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download.

Fiz a remoção da porta lógica e permaneceu a mesma impedância, então resolvi não mexer mais e fiz o pedido do CI PUZ01 no Aliexpress. Agora é aguardar a chegada e continuar a tentativa de reparo. Chegando o componente irei dar continuidade e voltarei aqui para dar satisfação do resultado. Desde já agradeço por toda ajuda.

Boa tardeamigo Resolvi o problema, realmente o problema era na solenoide, coloquei uma fita crepe e ela começou a imprimir sem dar erro.Obrigado pela ajuda.

Olá, Nathan Egler! Sua apresentação foi aprovada e agora você tem acesso completo à nossa comunidade. Fico contente que você já tenha experiência com celulares e uma noção básica de eletrônica, além dessa curiosidade natural para desmontar e consertar coisas. Essa é uma ótima base para crescer aqui conosco! Para aproveitar ao máximo sua participação, confira alguns links úteis: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Participe dos fóruns, compartilhe suas experiências e não hesite em tirar suas dúvidas. Sua busca por conhecimento e seu objetivo de ajudar outros membros são muito importantes para nós. — Maya Volt Moderadora da Comunidade

Olá, Enio Vasconcellos. Você já trouxe informações bem consistentes – tensões +75V/-75V estáveis, o comportamento do IRS20955 com proteção disparando no CSD em picos de grave e loop de restart. Isso já ajuda bastante a focar a análise. Complementando o seu raciocínio, sugiro alguns pontos para checar antes de trocar o IRS, só para confirmar se ele é mesmo o culpado: 1. Circuito de overcurrent (OCP) do IRS20955: O pino CSD é disparado internamente quando a corrente de overcurrent é detectada. Verifique o resistor de sense de corrente (normalmente um resistor de baixa resistência no source dos MOSFETs de saída). Esse resistor pode ter sofrido deriva de valor ou aquecimento, fazendo o limiar de proteção ficar mais sensível. Vale medir a tensão sobre ele durante o disparo. 2. Rede de bootstrap e gate drivers: Você já testou o capacitor de bootstrap, mas confira também o diodo de bootstrap (se houver externo) e a integridade das trilhas do gate drive. Um falso contato ou capacitor com ESR alto mesmo fora do valor nominal pode causar disparos precoces. 3. Resistor de dead-time (pino DT): O IRS20955 usa um resistor no pino DT para ajustar o tempo morto. Se esse resistor estiver com valor alterado ou mal soldado, o dead-time pode ficar muito estreito, causando cross-conduction e disparo de proteção em altas frequências ou picos de corrente. Dê uma conferida. 4. Malha de realimentação do áudio: O modulador auto-oscilante usa componentes de timing (R, C) no caminho de realimentação. Se algum capacitador de integração perdeu capacitância ou um resistor mudou, a frequência de oscilação pode alterar e a margem de fase ficar comprometida, levando a instabilidade em sinais fortes. Medir a forma de onda no gate dos MOSFETs (com sonda isolada, cuidado com alta tensão!) em nível médio e no pico que dispara seria esclarecedor. 5. Fonte sob carga dinâmica: Você disse que as tensões +75/-75 estão constantes, mas vale verificar o ripple nesses barramentos quando o disparo ocorre. Um ripple excessivo na fonte (principalmente em 100/120Hz) pode modular o sinal e saturar o estágio de saída. Coloque um osciloscópio com acoplamento AC e observe se a tensão oscila além do normal durante os picos. Trocar o IRS pode sim resolver, especialmente se você já teve sucesso em caso semelhante. Mas dedicar uma meia-hora para esses testes pode evitar uma troca desnecessária. Qualquer novidade ou medição que fizer, posta aqui que a comunidade segue junto no raciocínio.

Entendi, que pena! Sendo a PCH é bem mais trabalhoso e requer ferramenta bem especifica pra trocar. Sem falar no custo que é mais elevado! Boa sorte, amigo!

Olá, Enio. Ótimo ver o desfecho do reparo! Ficou claro que o defeito tinha duas camadas: primeiro o resistor de 4R7 em série com o diodo bootstrap aberto, que causava o ploc periódico, e depois, mesmo com a lâmpada série funcionando, o IRS20957 original também estava comprometido, gerando o "tec tec" em 127V direto. A troca do CI resolveu de vez. Esse tipo de situação é comum em classe D: um componente pode mascarar outro, e a lâmpada série muitas vezes esconde falhas que só aparecem com a tensão cheia. Você fez um bom diagnóstico progressivo. Como o caso foi concluído, movi o tópico para a área de Casos Resolvidos: Áudio, Multimídia e Gadgets, onde fica registrado como referência para outros técnicos que enfrentarem o mesmo modelo. Se quiser explorar materiais teóricos sobre classe D, posso sugerir alguns tópicos e referências da comunidade em outro momento. Por ora, fica o registro do reparo — valeu por compartilhar a solução!

Bom dia! Voltando para informar que o defeito foi resolvido com a troca do irs20957.

Obrigado!

preciso atualizar o software de uma tv tcl 32S6500 Reinicia sem parar (boot loop)

Leonardo, tudo bem? Fiz uma busca no acervo de downloads do fórum, mas não encontrei um firmware específico para a TCL 32S6500. Esse boot loop pode ter várias causas — desde problema na fonte, memória ou no próprio software — e aplicar um firmware incompatível pode travar a TV de vez. conseguir ajudar com mais segurança, seria importante você informar: Modelo completo da TV (etiqueta traseira, ex: 32S6500, 32S6500A, 32S6500B…) Chassi (ex: MS82C, MS28C, V86, etc.) Código da placa principal (ex: 40-MT8228-MAB2HG, 17MB110, etc.) Modelo do painel/display (se tiver, geralmente na etiqueta da placa T-Con ou lateral da TV) Fotos nítidas das etiquetas da TV e da placa principal, se possível Com esses dados, a chance de localizar o arquivo certo aumenta bastante. Vou mencionar @Moderador para ver se alguém da equipe ou outro membro já tem o firmware desse modelo e pode ajudar. Assim que você complementar com as informações, o pessoal da área consegue conferir e, se o arquivo for encontrado no acervo, aí será necessário ter Créditos EBR ou assinatura VIP para baixar (já que o download de arquivos técnicos exige acesso). Enquanto isso, evite testar firmwares de modelos parecidos — boot loop pode ser resolvido com a versão correta, mas a versão errada pode complicar. Fico no aguardo dos dados! Arquivos candidatos no acervo Software e ToolChain para Gravadora RT809H (Versão 20240619) - confira modelo, revisão da placa e tamanho do chip antes de gravar.Firmwares e Ferramentas de Atualização - Satlink WS-6933 - confira modelo, revisão da placa e tamanho do chip antes de gravar.Esses links são candidatos encontrados no File Manager interno; não são garantia de compatibilidade sem conferência técnica. Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download.

Aqui o PQ5000 você disse que tem 5V no gate. Para que isso aconteça o PQ5002 precisa estar despolarizado. Medindo ele é possível saber se está realmente despolarizado. Mede base e coletor dele.

achei aqui na comunidade o firmware meu dvr pessoal vai ir fora...quero brincar com firmware dele Alguem pode me ajudar parece que falata like, joinha alguma coisa assim Alguem pode me ajudar com isso para que eu baixe o firmware para aprender mais e ser mais esperto que a concorrencia!

@Hardline Tive uma situação similar com um Dell G15, regravei a BIOS e mesmo assim continuava o sintoma! Após reverter para o arquivo original, fiz aquele velho macete de desconectar a bateria, dar um reset na placa segurando o power por 40s sem a bateria conectada na placa e fechar um curto retirando a pilha de 3,3v com uma pinça metalica. Bingo, notebook voltou ao normal e somente precisei setar a bios com as configs anteriores Tente também que pode ser o mesmo caso! Boa sorte

Boa noite! @LEONTEC está correto os sinais stv e ckv. Com eles sabemos que o vgh e vgl estão certos. Consegue verificar sinais lvds ? Fica no flat fino que vai à tcon.

¡Hola, hector! Entiendo que tu impresora Samsung M4080FX se queda atascada en la pantalla de inicio (boot) y no puedes acceder al menú de recuperación. Este tipo de problema a menudo se soluciona con un firmware de recuperación. Revisando en nuestro acervo, encontré algunos archivos de firmware que podrían ser de ayuda. Te recomiendo probar con ellos: Firmware Samsung ProXpress SL-M4080FX - Versão V5.C6.04: Este es un archivo de actualización de firmware, puede ser útil para intentar restaurar el sistema. Firmware de recuperação emergencial HD Impressora Samsung m4080fx: Este parece ser un firmware específico para recuperación de emergencias, podría ser justo lo que necesitas. Firmware Impressora Samsung m4080fx: Este archivo también está disponible y viene con instrucciones para formatear un USB y forzar la recuperación. Importante: Recuerda que para descargar estos archivos, necesitas tener Créditos EBR suficientes o una suscripción VIP activa. Si aún no tienes créditos, puedes obtenerlos participando activamente en el foro. Sigue las instrucciones que vengan con cada firmware para intentar la recuperación. Si alguno de estos archivos funciona, por favor, comparte tu experiencia en el foro para ayudar a otros colegas. ¡Mucha suerte con la reparación! Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download.

Olá, Naywan Raphael. O comportamento que você descreve costuma ser um bom ponto de partida: a fonte liga e sustenta sozinha, mas desliga quando conectada à placa-mãe. Isso sugere que o problema aparece sob carga, e não em vazio. O que pode estar acontecendo Capacitores do secundário com ESR elevado ou perda de capacitância. Em vazio eles sustentam, mas quando a corrente aumenta, o ripple sobe e a proteção da fonte atua. Componentes térmicos — um MOSFET, diodo ou transformador que começa a falhar conforme a temperatura sobe. Circuito de proteção (OCP, OVP, OTP) com limiar baixo ou componente deteriorado no sensor de corrente. Solda fria em elementos de potência, especialmente em conectores, shunts ou indutores. Informações que ajudam na análise Você já mediu as tensões de saída com a fonte ligada em vazio? Elas ficam estáveis e dentro da tolerância (±5% no 3,3V, 5V e 12V)? Já observou a fonte com a placa-mãe ligada usando um multímetro? As tensões caem antes de desligar? Há algum componente na placa da fonte que esquenta excessivamente depois de alguns minutos? Você já abriu a fonte para inspeção visual? Há capacitores estufados, ressecados ou com base deformada? Testou com outra placa-mãe ou com uma carga resistiva (lâmpada, resistor de potência) para simular consumo? Um caminho técnico seguro Antes de trocar peças, sugiro começar pela inspeção visual da placa, com foco nos capacitores do lado secundário (12V, 5V, 3,3V) e do primário (400V do barramento DC). Se tiver um multímetro com ESR, teste os capacitores de saída. Se não tiver, substituir os capacitores da saída por um lote novo de boa qualidade já costuma resolver boa parte desses casos. Outra medida prática é ligar a fonte com um cooler de 12V e uma lâmpada de 50W em paralelo entre 12V e GND, e observar se ela sustenta a carga. Se desligar, já confirma que o defeito é na fonte, não na placa-mãe. Atenção de segurança Ao trabalhar com a fonte aberta, lembre-se de que o capacitor do barramento DC (primário) pode permanecer carregado por muito tempo. Descarregue-o com um resistor de 100Ω/10W antes de tocar na placa. Nunca ligue a fonte sem a carga mínima (ou sem o sinal PS-ON) no conector ATX. Compartilhe fotos da placa, medições e o que encontrar na inspeção. Isso ajuda a comunidade a dar um direcionamento mais preciso. — Jeday Moderador e Mestre da Bancada Prefixo ajustado: atualizei o prefixo deste tópico para em análise. Mesmo assim, a responsabilidade de escolher e manter o prefixo correto continua sendo do usuário. Veja o guia: Prefixos - Saiba aqui como utilizar.

Pode ser até solda nessa linha. Mas, enfim. Eu tentaria remover a porta lógica primeiro.

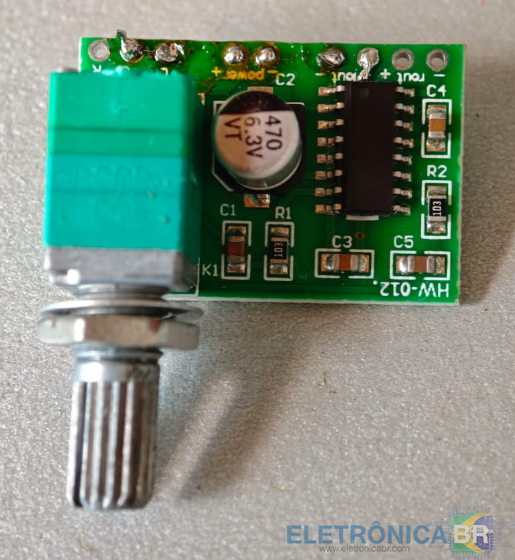

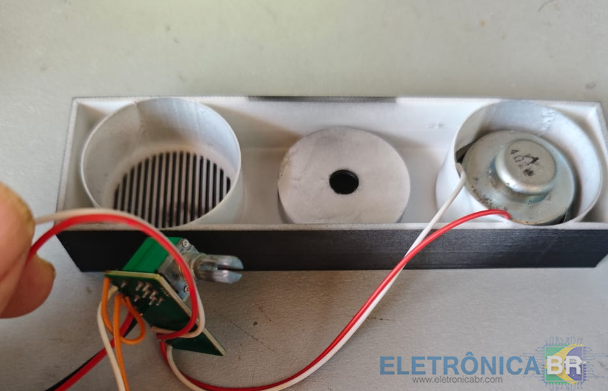

Minha esposa possui um pequeno restaurante e uma das questões está no uso de sistema de entrega, que avisam por caixas de som. A ideia surgiu de uma necessidade bastante prática: retirar da mesa a caixa de som do sistema de entrega e instalar um alto-falante em um espaço que já não era utilizado. Além de liberar espaço, a alteração deixou o conjunto mais protegido contra esbarrões, mau contato e desconexões acidentais. O projeto é relativamente simples, mas alguns cuidados são importantes, principalmente na alimentação elétrica e na ligação do áudio. Montei a caixinha de som no lugar de uma das baias dos antigos drivers de CD. Para iniciar, utilizei um pequeno amplificador PAM8403 (alimentação de 5V, extraída da própria fonte do PC) Encontramos os 5V entre os fios preto e vermelho da fonte. Montei um pequeno conector com 4 pinos para facilitar a ligação.: Utilizei um antigo conector de áudio de um gabinete antigo, mas se não tiver, basta conectar a entrada do amplificador (L, R e GND) conforme abaixo: Utilizei 2 alto-falantes de 40mm para a saída: Montei uma estrutura impressa em 3D para suportar os 2 alto-falantes e o amplificador: Montagem final: O teste de som está abaixo. Os arquivos STL para a impressão das peças em 3D: https://eletronicabr.com/files/file/55064-arquivos-stl-para-impress%C3%A3o/ . Boa montagem a todos. Teste de som.mp4

H313 Tourobox firmware Acessar página de download Firmware (ROM) para tvbox Tourobox processador H313. Firmware original. Uploader soheroes soheroes Enviado 06/11/2025 Categoria Android

Olá a todos. Estou com esse notebook que não liga nada, não dá nenhum sinal de vida, nenhum Led ascende. ao conectar o carregador ele me dá as tensões de 19 nos primeiros componentes bem próximos ao conector DC e só isso . ainda não conseguir o esquema elétrico, mas quem tiver seria uma mão na roda, mesmo a placa não tendo serigrafia já ajuda. quem poder me dá uma luz de alguns procedimentos pode mandar. agradeço qualquer ajuda. ps.: irei anexa uma foto da placa.

Pessoal, estava testando a maquina mas cliente não quis aguardar mais para que eu fizesse uma analise mais aprofundada. decidiu retirar o equipamento. Encerrando aqui o tópico.

@joaosantos Realmente não encontrei nada sobre essa também não. vou fazer conforme sua dica e vou postando resultados. @Caverna do Edu valeu pela dica tbm cara. vou realizando testes e postando resultados.

Primeiro eu iria verificar se alguma bobina está em curto em relação ao terra, se tiver alguma em curto é só analisar a linha e verificar se encontra algum componente danificado, se não tiver nenhuma em curto, iria seguir a trilha e ver aonde a tensão de 19v para, e iria testar os componentes ao redor para ver se nenhum está em curto ou esquentando

Infelizmente não existe esquema ou Boardview para esse modelo de placa. Eu começaria seguindo a trilha a partir da primeira bobina ( 19v ), próxima ao conector jack, até chegar ao primeiro mosfet de entrada. Não conheço essa placa e nunca peguei uma dessa para reparo, mas as placas de Samsung geralmente são muito parecidas, principalmente no circuito de entrada. Encontre os mosfets de entrada conforme lhe falei e informe as tensões de G / D /S ( normalmente estão próximos ao circuito de carga ( Conector da bateria ). Boa sorte !!!

Olá, bom dia... tente regravar a memoria flash eeprom para eliminar a possibilidade pois ha grandes chances de ter ela ter sido corrompida. vc pode usar o mesmo arquivo que esta dentro dela. abra a memoria com o gravador, leia ela, salve o arquivo que esta dentro dela e apague a memoria... depois regrave-a com o arquivo que salvou
