    Vc é fera meu brother e bora estudar.
  2. Sil_16
  3. Sil_16
    Como vc informou... Está dando vídeo externo e isso é devido o bloco CRT está primariamente sendo alimentado, ou seja, com certeza +3V está chegando no VCCADAC do chipset e da msm forma os +3V tem que chegar para alimentar o bloco do LVDS. Teste em um dos capacitores: C525,/c541 ou C540 e veja se tem tensão de 3V daí vc vai ver que é a msm coisa para alimentar o bloco do LVDS.
  4. Sil_16
    Lembrando e simplificando: VCC ou VCC alguma coisa é sempre alimentação e pra qualquer circuito funcionar precisa da alimentação principal e sem ela não funciona
  5. Sil_16
    Vc pode, com a fonte de bancada e a placa desligada, injetar os 3V nessa linha e confirmar se o consumo está de 1mA conforme esquema. Se não tiver consumo é pq realmente o R195 abriu e daí vc pode testar injetando direto no chipset os 3V e ver o consumo. Se o consumo ficar entorno de 1mA é pq não tem curto ou fuga no bloco e vc pode jumpear e ligar a placa pra ver se sobe vídeo. Sem a alimentação principal do bloco LVDS não vai subir vídeo.
  6. Sil_16
    Se tiver os dois resistores R195 e R190 formando um divisor de tensão.Então, tem que gerar +VCCALVDS que da mesma forma é a tensão para alimentar o bloco LVDS no chipset pra daí a partir da alimentação VCCALVDS saíram os sinais de LVDS.Se de um lado do resistor tem os +3V e do outro lado não, pode ser o resistor aberto ou o próprio chipset matando a tensão. Se tiver só o R195 é pq possivelmente ele seja um fusistor, ou seja, a função dele é abrir msm e evitar um curto no chipset.
  7. Sil_16
    Esse +3V é uma tensão de alimentação do VCCALVDS e pelo o esquema, serve para alimentar o bloco do LVDS do chipset. Ou seja, esses +3V é pra chegar no chipset.
  8. Sil_16
    Amigo vc tem que abrir o seu tópico na área de Motherboard.
  9. Sil_16
    Amigo é pra funcionar sim! Pode testar sem medo! Observe que até a marcação do pino 1 é a msm.
  10. Sil_16

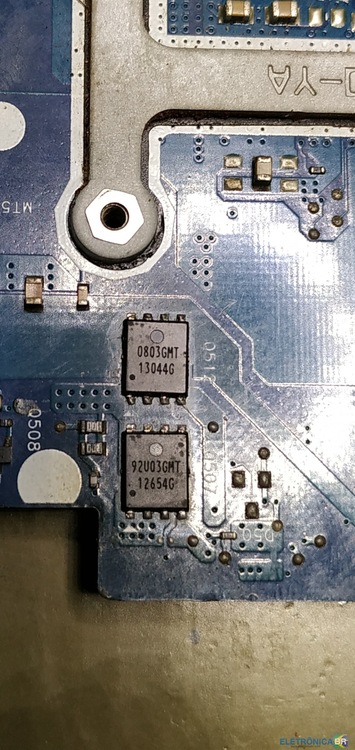

    Amigos chegou esse note pra mim que sobe imagem, funciona e depois do nada desliga. Já identifiquei que tem 01 par de mosfet do circuito P1.5V_AUX esquentando muito e que já foram trocados por outro técnico, mas estou na dúvida se esses mosfets estão corretos quanto a referência, segue: Q512 = AP0803GMT e Q507 = AP92U03GMT. Só queria confirmar se o correto seria 02 AP0803GM ou 02 AP92U03GMT. Se alguém tiver uma placa igual para tirar essa dúvida e me informar tb a referência pra mim procurar o datasheet do U1. Eu tenho esse esquema, mas lá é um mosfet duplo:
