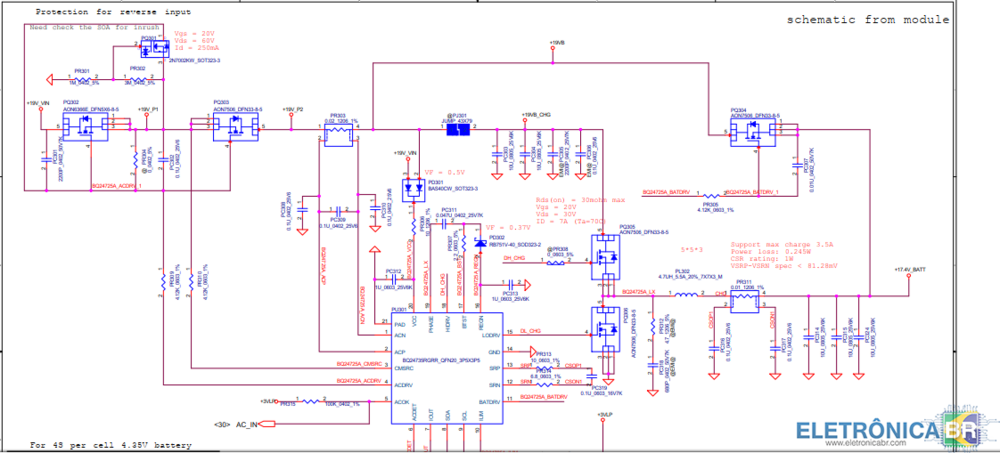

  2. Esse Mosfet é duplo, você precisa medir Dreno e Source e dar um toque com uma das pontas no Gate para se arma e desarma. Vou temandar uma foto do que terá que fazer.
  3. Pode ser esse diodo, ele tem que sair os 19V para alimentar o PWM. ou PU301 em curto.
  4. Estranho, você tirou a bios e colocou de volta e não deu mais as tensões nas PLs? Você regravou a bios? Muito estranho.
  5. Segue a sequência de Start da placa na página 06 do esquema, se as tensões estiverem certo, tente apertar o processador pois pode ser solda fria, mas só se as tensões estiverem ok nas bobinas de alimentação do processador.
  6. https://fb.watch/sBqkrcdkJw/ Nesse vídeo tem alguns problemas que talvez possa te ajudar
  7. Bom dia. Você já mediu o fusível, os acopladores ópticos, viu se está chegando tensão no capacitor eletrolítico de filtro? Se você tiver ligando ele aberto, os projetores tem uma chavinha de segurança que só funciona com ele montado, mas você pode testar apertando essa chave.
  8. Mas foi o que eu coloquei lá em cima para verificar também o pino 2, mas pelo que você colocou acima, parece que é curto, bom injetar uma tensão na bobina que sai o +VCC_Core para.
  9. mede os transistores para ver se tem curto, injete uma tensão de menos de 1V para ver se esquenta algum componente observando sempre os capacitores smd.
  10. Se tem os 5VS entrando no pino 4 e de enable no pino 3, verificar no pino 2, deverá sair nos pinos 5 e 8 os pulsos para acionar os PQ 901 e 903, que chega no Dreno do PQ901 os 19V gerando o +VCC_CORE, se tiver tudo ok pode ter algum capacitor em curto no filtro, bom você injetar tensão na PL904, eu acredito que seja em torno 0,8V, mas é bom começar com uma tensão menor e ir aumentando, ou retirar essa PL e ver se chega alguma tensão e ver com o multímetro algum curto nesses capacitores.
  11. Sim, mas está chegando os 5VS no pino 4 do PU901? se tiver chegando tem que chegar a tensão de Enable para habilitar o CI PU901 no pino 3 para sair nos pinos 5 e 8 a tensão dos gates dos 2 transistores PQ 901 e PQ 903 para gerar a tensão de +VCC_CORE.
  12. Bom você verificar a lâmpada quando estava em Standby, se tiver ok verificar se não tem mais problemas no circuito. No caso trocar o CI e o Diodo novamente para ver se funciona, pode acontecer do CI vir com problemas também.
  13. Cola Silicone Tekbond Alta Temperatura 50g. Cinza. Você encontra no Mercado Livre.
  14. brazriva

    Bios la-7912p u36 e u42

    Top, funcionou perfeitamente.
    Top! Funcionou perfeitamente.
  15. Meu amigo, confira se tem os 19V na bobina LX1 que alimenta o inverter, se tiver ok, verifique o CI UQ1 EM5209VF se está entrando a tensão de +5VALW para sair o +5VS, qualquer coisa abra o jumper JPQ2 se tiver, pra ver se não tem curto para no circuito do PU901, se abrindo o jumper JPQ2 e aparecer os 5VS nos pinos 13 e 14 do UQ1 a injete 1V na entrada de +5VS e vai aumentando a tensão e amperagem para ver se tem curto. Verifique se falta esses +5VS em outros setores da placa.
