bom dia amigos, quero que vejam esta analise que fiz com a IA do google de um aparelho hp ProBook 640 placa 6050A2723701 que nao ligava, vale relembrar que o aparelho nao tem esquema nem boardview disponivel por isto fui na IA ver se conseguia alguma dica pra pesquisar o defeito, as minhas respostas estao entre _________ foi uma analise no meu ver quase profissional e a IA forneceu informaçoes importantes que ao nao ter o esquema ajudou bastante, e no final o conserto saiu que tinha uma falha no pin ID do jack, ou seja que ela estava certa. lamentavelmente esta em espanhol por que falei de inicio em espanhol com ela, nao esqueçam do joinha. hola tengo un equipo hp con placa madre modelo 6050A2723701 que no enciende, ya medi en la placa madre y tiene alimentacion de 20v 5v y de 3,3v pero aun asi el equipo no enciende ____________________________________________________________________________ Para un equipo HP con la placa 6050A2723701 (comúnmente encontrada en modelos ProBook 640 G2 o 650 G2), el hecho de que tengas 20V, 5V y 3.3V presentes indica que las fuentes primarias están funcionando, pero el proceso de encendido se interrumpe. Sigue este orden de diagnóstico avanzado para localizar la falla: 1. Verificación de la señal de encendido (KBC/EC) Aunque tengas 3.3V en la placa, debes verificar que lleguen al botón de encendido y que este funcione correctamente: Voltaje en el botón: Mide si hay ~3.3V en el pin del botón. Caída de tensión: Al presionar el botón, el voltaje debe caer a 0V y volver a subir al soltarlo. Si esto no ocurre, el botón o el cable flexible están dañados. Señal al KBC: Verifica que la señal de "pwrsw#" llegue al chip KBC (Embedded Controller). 2. Señal ID del Cargador (Smart Pin) Los equipos HP requieren que el pin central del cargador (señal ID/AD_TYPE) sea detectado correctamente por el KBC para habilitar el encendido. Si el equipo detecta un cargador no original o el pin central está dañado, podría tener voltajes primarios pero no permitir el arranque. 3. Estado de la BIOS y el Chip KBC Es muy común que el firmware esté corrupto, impidiendo que el procesador reciba la orden de arranque: Alimentación de la BIOS: Mide el pin 8 del chip de BIOS (generalmente un Winbond 25Q128); debe tener 3.3V constantes. Reprogramación: Si los voltajes están presentes pero no hay reacción, el siguiente paso técnico es reprogramar la BIOS con un archivo limpio (.bin) específico para el modelo 6050A2723701. Señal RSM_RST#: Verifica si el KBC envía la señal de "Resume Reset" al PCH (chipset/procesador). Sin esta señal, el equipo nunca saldrá del estado de reposo. 4. Inspección de Cortocircuitos en Líneas Secundarias Si las líneas de 3.3V y 5V están estables pero el equipo no arranca, puede haber un corto en líneas que se activan después: Línea de Memoria RAM: Verifica si hay corto en la bobina de alimentación de la memoria (1.2V para DDR4). Línea de CPU: Comprueba si hay voltajes de "vcore" intentando subir brevemente al presionar el botón. Recomendación inmediata: Intenta un Hard Reset desconectando la batería principal y la pila CMOS (si es accesible), mantén presionado el botón de encendido por 30 segundos, reconecta solo el cargador e intenta encender. La señal ID es necesaria para que las laptops HP detecten el cargador. Esta señal identifica cuando el cargador está conectado. ________________________________________________________________________ - el boton power tiene tension y esta funcionando correctamente, pero no se en que pino del KBC deberia llegar la señal del boton ________________________________________________________________________ Para la placa 6050A2723701 (HP ProBook 640/650 G2), el chip KBC (Embedded Controller) suele ser un SMSC/Microchip MEC1360 o similar. Debido a que el esquema eléctrico exacto es difícil de obtener (etiquetado a menudo como "Circus-MB"), la identificación de los pines se basa en la arquitectura estándar de esta serie: Pin de señal del botón (PWR_SW#) En esta placa, la señal que viene del botón de encendido suele llegar al KBC en el siguiente pin: Pin 117: Etiquetado frecuentemente como nSPWR_SW o PWR_SW#. Comportamiento esperado: Debe medir 3.3V en estado de reposo. Al presionar el botón de encendido, el voltaje en este pin debe caer a 0V y subir nuevamente a 3.3V al soltarlo. Otros pines críticos para el encendido Si el pin 117 recibe la señal correctamente pero el equipo no inicia, debes verificar estas señales de salida del KBC hacia el PCH (Chipset): RSMRST# (Pin 100 o 20): Es la señal de "Resume Reset". Debe estar en 3.3V después de conectar el cargador. Si está en 0V, el KBC no está liberando el reset para que el sistema despierte. PM_PWRBTN# (Pin 106 o 103): Esta es la señal que el KBC envía al PCH para decirle que el usuario presionó el botón. Debe hacer el mismo "pulso" (3.3V -> 0V -> 3.3V) cuando presionas el botón físico. ACIN / AD_TYPE (Pin 110 o 120): Verifica que el KBC detecte el cargador. Si no detecta la señal del pin central (Smart Pin), ignorará la orden de encendido. Recomendación técnica para 2026: Dado que estas placas ya tienen varios años de uso, si todas las señales anteriores son correctas pero no hay respuesta, el problema suele ser: Corrupción del Firmware del KBC: Este chip tiene su propia porción de código. A veces, un ciclo de energía fallido lo bloquea. Falla del PCH: Si el KBC envía PM_PWRBTN# pero el PCH no responde devolviendo las señales SLP_S3# y SLP_S4# (señales de habilitación de fuentes secundarias), el problema está en el procesador/chipset. Si necesitas ayuda para identificar los componentes en la placa, puedes consultar guías de reparación en sitios especializados como BadCaps.net o buscar el "Boardview" específico para este modelo en foros técnicos. _______________________________________________________________________ no, el chip KBC para este modelo es un nutoton npce586ha _______________________________________________________________________ Para la placa 6050A2723701 (HP ProBook 640/650 G2) que utiliza el chip KBC Nuvoton NPCE586HA, la señal del botón de encendido se identifica comúnmente bajo el nombre KBC_PWRBTN# o NSPWR_SW. En esta arquitectura específica (familia Nuvoton NPCE), debes verificar los siguientes pines clave para el proceso de arranque: 1. Entrada del Botón de Encendido Pin 110: En la serie NPCE586, este suele ser el pin de entrada para el botón de encendido (PWR_SW#). Comportamiento: Debe tener 3.3V constantes. Al presionar el botón, debe caer a 0V y volver a 3.3V al soltarlo. Si el voltaje no cae en este pin específico del integrado, hay una interrupción entre el conector del botón y el chip. 2. Señales de Salida hacia el PCH/Procesador Si el pin 110 recibe la señal pero el equipo no enciende, el KBC no está "traduciendo" la orden al procesador. Verifica: Pin 117 (PM_PWRBTN#): Es la señal que el KBC envía al procesador para ordenarle que despierte. Debe replicar el pulso (3.3V -> 0V -> 3.3V) cuando presionas el botón. Pin 100 (RSMRST#): Esta señal de "Reset" debe estar en 3.3V fijos en cuanto conectas el cargador. Si está en 0V, el KBC está bloqueado o detecta un fallo grave y no permitirá el encendido. 3. Alimentación y Reloj del KBC Para que el Nuvoton funcione, confirma: Pin 102 / 121 (VCC/VCC_POR): Deben tener 3.3V. Cristal de 32.768 KHz: Si el KBC no tiene oscilación, no procesará ninguna señal. 4. Detección del Cargador (Smart Pin) En HP, el pin central del cargador es vital. Verifica el Pin 120 (AD_TYPE). El KBC mide el voltaje analógico aquí para identificar el vataje del cargador. Si el voltaje es incorrecto (por cargador dañado o falsificado), el KBC recibirá la señal del botón pero bloqueará el arranque por seguridad. Siguiente paso recomendado: Si el pin 110 recibe el pulso pero el pin 117 no responde, el firmware interno del Nuvoton o la BIOS principal están corruptos. Intenta realizar una limpieza de los contactos del chip con alcohol isopropílico o considera la reprogramación del firmware. ______________________________________________________________________ el pino 100 esta 0v inmutables encuanto presiono el boton power ______________________________________________________________________ Si el pin 100 (RSMRST#) del KBC Nuvoton NPCE586HA se mantiene en 0V inmutables (incluso al presionar el botón), has localizado el punto exacto donde se detiene el arranque. En esta arquitectura de HP, RSMRST# (Resume Reset) es una señal de salida del KBC hacia el PCH que debe estar en 3.3V para indicar que las fuentes de potencia están listas. Si esta señal no sube a 3.3V, el KBC está bloqueando el encendido por alguna de las siguientes razones críticas: 1. Falta de señal de "Fuentes OK" (PowerGood) El KBC no liberará el pin 100 hasta que confirme que las fuentes de 3.3V y 5V "Always" son estables. Qué revisar: Busca las bobinas de 3.3V y 5V. Debes encontrar una señal llamada ALW_PWRGD (o similar) que llegue al KBC. Si las fuentes tienen voltaje pero el integrado controlador de estas fuentes no envía la señal de "buen estado", el KBC se queda en reset. 2. Detección del Cargador (AD_TYPE / Smart Pin) En los modelos HP ProBook (como el 640/650 G2), si el KBC no identifica correctamente el cargador a través del pin central, mantiene el sistema en estado de protección. Prueba: Mide el voltaje en el Pin 120 (AD_TYPE). Debe haber un valor de voltaje estable (generalmente entre 0.5V y 1.5V dependiendo del cargador). Si hay 0V o 3.3V fijos, el KBC ignora el botón de encendido por seguridad. 3. Firmware de la BIOS o KBC Corrupto Es la falla más común en esta placa 6050A2723701. El pin 100 es controlado por el firmware interno. Si el código está "congelado" o corrupto, el pin nunca cambiará de estado. Acción: Antes de cambiar componentes, intenta reprogramar la BIOS principal (el chip de 16MB/128Mb) con un archivo limpio y verificado para este modelo específico ("Circus-MB"). En muchas ocasiones, esto desbloquea el KBC. 4. Cortocircuito en la línea RSMRST# Podría haber un componente (un pequeño capacitor cerámico o el propio PCH) que esté enviando esta línea a tierra. Prueba de impedancia: Con el equipo sin energía, mide la resistencia en el pin 100 respecto a tierra. Si la resistencia es muy baja (cercana a 0-10 ohms), hay un corto físico en esa pista. 5. El KBC no ha recibido su propio Reset El KBC necesita una señal de reset inicial para empezar a trabajar. Pin 85 (VCC_POR# / EC_RST#): Verifica que este pin tenga 3.3V. Si está en 0V, el chip Nuvoton está "apagado" internamente y no responderá a nada. Resumen de acción inmediata: Si tienes 3.3V en el pin 85 (Reset del KBC) y el cargador es original, la probabilidad de que la BIOS esté corrupta es superior al 80%. Procede con la reprogramación. Fallas comunes CHIP KBC mainboard laptop Las fallas más comunes a nivel de hardware en una tarjeta de computador portátil suelen estar relacionadas con el chip KBC. Alguna... ______________________________________________________________________ en el pin 120 hay 3,3v ______________________________________________________________________ Si tienes 3.3V en el pin 120 (AD_TYPE) del Nuvoton NPCE586HA, has encontrado una anomalía crítica. En las placas HP, ese pin es una entrada analógica que mide el divisor de tensión del "Smart Pin" del cargador para identificar su potencia. El problema: Voltaje fuera de rango Valor normal: Debería estar entre 0.6V y 1.6V aproximadamente. Tu lectura (3.3V): Un valor de 3.3V suele interpretarse por el KBC como "Voltaje de ID fuera de límites" o cargador no identificado/dañado. Consecuencia: El KBC detecta un error de alimentación y, por seguridad, bloquea la señal RSMRST# (Pin 100) para impedir que el procesador intente encenderse con un cargador potencialmente peligroso o insuficiente. Pasos para solucionar el bloqueo: Verifica el cargador: 1. Prueba con otro cargador HP original de 65W o 90W. Si el voltaje en el pin 120 baja a ~1V, el equipo debería intentar arrancar. 2. Si usas una fuente de poder de laboratorio, asegúrate de tener una resistencia (típicamente de 330kΩ o 220kΩ) conectada entre el positivo (19.5V) y el pin central de la punta. Sin esta resistencia, el pin ID subirá a valores incorrectos. Revisa el circuito de entrada AD_TYPE: 1. Sigue la pista desde el conector DC hacia el KBC. Suele haber un diodo de protección (Zener) o un pequeño capacitor cerámico cerca del conector que, si se dañan o entran en fuga, pueden alterar esta lectura. 2. Busca un divisor de tensión (resistencias) en esa línea. Si una resistencia de "pull-up" a 3.3V está fallando o el camino hacia el conector está abierto, el pin 120 "flotará" hacia los 3.3V internos. Prueba de descarte rápido: 1. Desconecta el cargador y la batería. 2. Mide continuidad entre el pin central del conector de carga de la placa y el Pin 120 del KBC. Debe haber continuidad (o una resistencia baja si hay componentes en serie). Si está abierto, el KBC nunca verá el cargador y mantendrá los 3.3V de referencia interna. Conclusión: Mientras el Pin 120 tenga 3.3V, el KBC no enviará la señal de encendido al PCH. Debes lograr que ese voltaje baje al rango operativo (cercano a 1V) para que RSMRST# (Pin 100) suba a 3.3V y el equipo pueda encender.

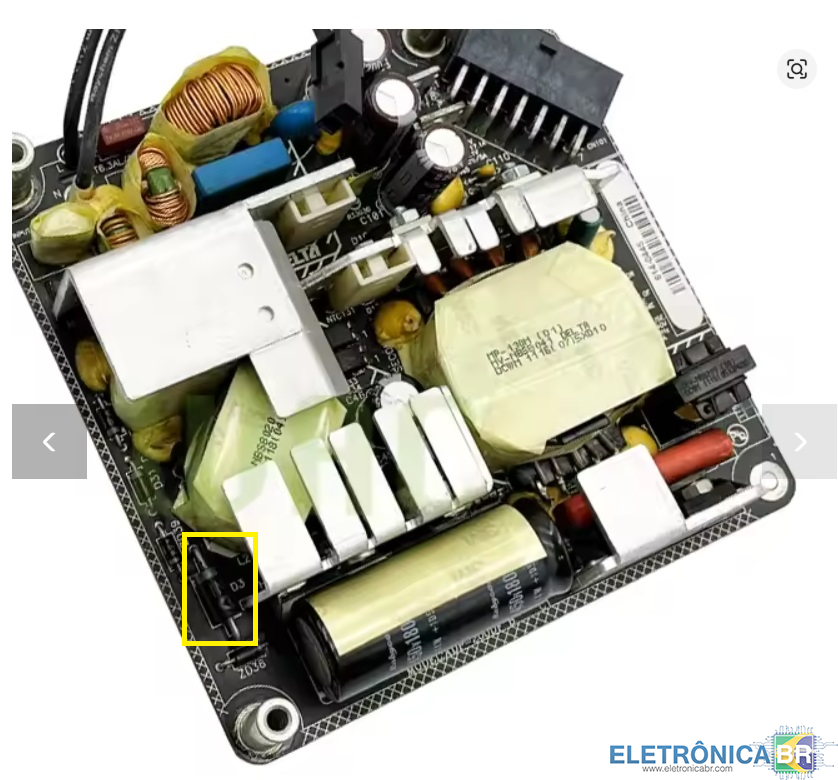

@William_R Colegas, Parece até o mesmo problema deste topico, recebi este imac com a fonte danificada. Ligando ela na lampada em serie não apresenta curto e checando o primario e o secundario não encontrei curto algum. Ao ligar a fonte surge somente 176 v no capacitor principal do primario, mas no secundario sem tensão alguma. Notei curto neste diodo marcado, retirei da placa e o diodo perfeito, A trilha continua em curto parece em parelo com alguma bobina, mas sem esquema fica dificil seguir a trilha. Alguem tem uma fonte desta em mãos para testar neste ponto deste diodo marcado. Abs, Roberto

Visualizar Arquivo Introdução Analise de Circuito Boylestad 14 edição Traduzido Livro de Eletronica. 14 edição Uploader EMANUEL FRAGA Enviado 28/06/2025 Categoria Eletrônica

Boa noite a todos placa morta não liga , tenho 19v chegando pwm , mas nas pls 216 e 217 0v,

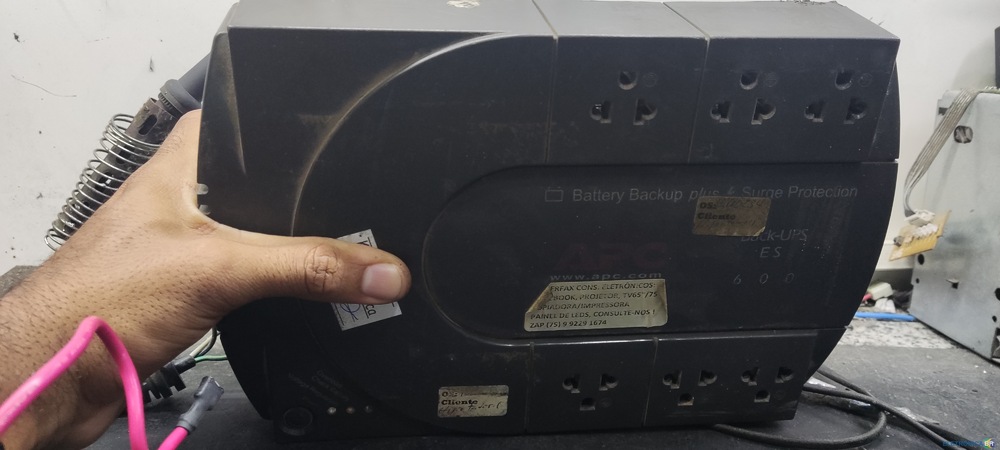

Boa tarde à todos! Estou com este nobreak na bancada com um mosfet queimado (IRFS7537), troquei e continua com o mesmo sintoma: não importa se está ligado na rede ou não, se conecto antes ou depois na tomada, ele sempre fica em modo bateria e não carrega as baterias. Está segurando carga normalmente, mas não carrega e nem arma o modo rede. Se ligar ele sem as baterias ele fica com uma luz roxa mas não dá tensão nas saídas, se conectar as baterias com ele ligado, ele desarma.

Boa Noite Meus Amigos Tudo bem com Vocês??? Então Para muitos é Simples mais a Dica é Eficiente para resolver Varias Falhas e placas de IPHONES e SMARTPHONES A técnica Consiste em analisar queda de tensão da Malha utilizando o Multímetro na escala de Diodo fazendo o método inverso Por Exemplo Você coloca o Multímetro na Escala de Diodo e a ponta vermelha isso mesmo a Ponta vermelha você coloca no aterramento e a Preta você vai tirar a medida e esse Valor deve bater com o Valor de outra Placa que esteja Boa essa ponta preta você ira analisar defeito de câmera so medir os pin do FPC Vou adicionar algumas imagens com valores Obrigado qualquer duvida deixe ai embaixo vou colocar Valores de um Iphone 7

Pessoal Bom dia!!! to com uma duvida que é o seguinte: O que é esse consumo antes de pressionar o power de 10mA na fonte quando plugamos os 19v na placa mae? Observei que toda vez que tem esse consumo a placa funciona "corretamente", e quando nao tem as vezes a placa liga e as vezes nao. esse é o defeito na 71RC14CU4-T810 C14CU51 que estou analisando. desde já agradeço...

Olá, me chamo Davi e recentemente comecei uma assistência técnica na minha cidade. Sou do interior do Rio, comecei como apenas montagem, formatação e alguns pequenos reparos mas agora estou me aventurando na analise e manutenção de placas.

Olá, boa tarde pessoal. Já peguei alguns notebooks que a resistência próxima do processador é bem baixa. Em alguns casos eu consegui consertar e o equipamento funcionou mesmo com a resistência baixa e outros não tiveram reparo porque eu pressupôs que seria defeito no processador. Minha dúvida é a seguinte, como eu consigo diagnosticar se a resistência baixa é curto no processador e quando não é? Existe algum teste no multímetro, fonte assimétrica ou algo que possa ajudar nesse diagnóstico? Desde já agradeço a atenção de todos vocês.

Boa noite, estou com um hp dm1 e a tela esta escura o que pode ser. obrigado

Bom dia a todos, alguém possui ferramentas para analise de defeitos em PCB em geral? Estou com algumas placas com defeitos possivelmente digitais e preciso identificar os componentes para tentativa de reparo, pois as PCB já foram descontinuadas pelo fabricante. Caso alguém tenha interesse podemos fazer uma parceira técnica.

pessoal preciso do esquema dessa placa de video ela estava funcionando e do nada parou de dar video ja testei os 12v e 3.3v todos estao na placa e o GPU esquenta mais nao tenho video https://www.techpowerup.com/review/gigabyte-gtx-1050-ti-g1-gaming/

Olá bom dia pessoal estou com esse nobreak que não carrega a bateria e não reconhece rede. coloquei 2 baterias novas ele funciona na bateria normal mais quando coloco ele na tomada pra passa pra rede ele não inverte. alguém pode me da uma luz, o fusível da rede esta ok a energia esta chegando na placa normal porem nao tenho esquema desse modelo para aferi

Analise de Sistemas Visualizar Arquivo Pacote com 45 arquivos sobre Analise de Sistemas (Analise, projeto e mensuração de software) Uploader gustavofacco Enviado 20/04/2023 Categoria Informática

Tenho um nobreak Microsol Stay 1400va, e algum tempo atrás deixei de usar, pois apresentava um problema de não segurar carga (desligando na falta de corrente). Comecei a estudar Eletrónica em um curso on-line (telredes) com um conteúdo bastante amplo. Nesse forum quero receber algumas dicas de reparo e adquirir um esquema eletronico do Nobreak Microsol Stay 1400va

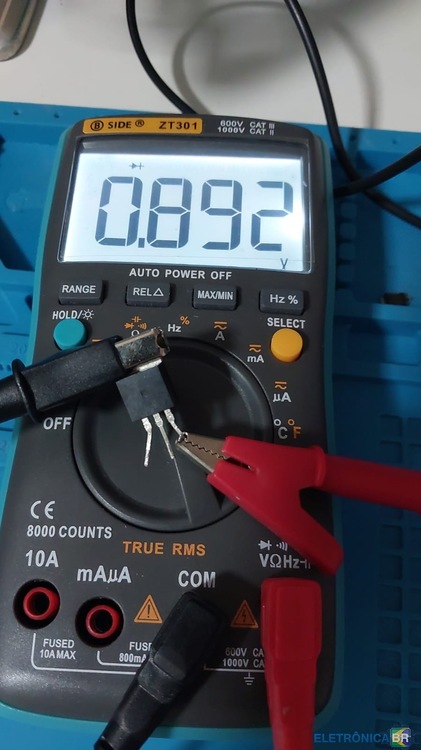

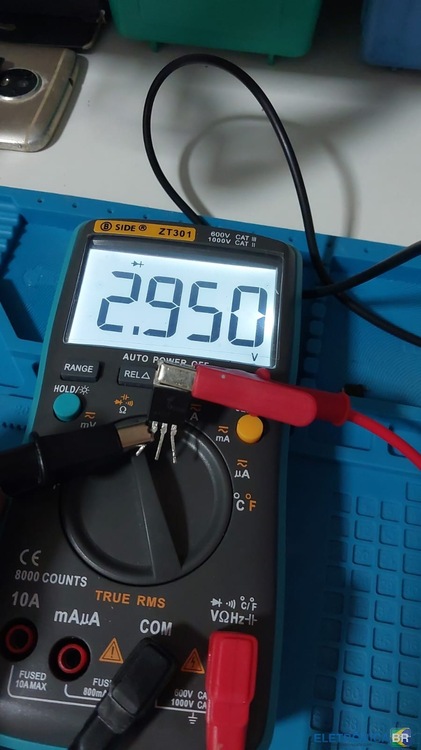

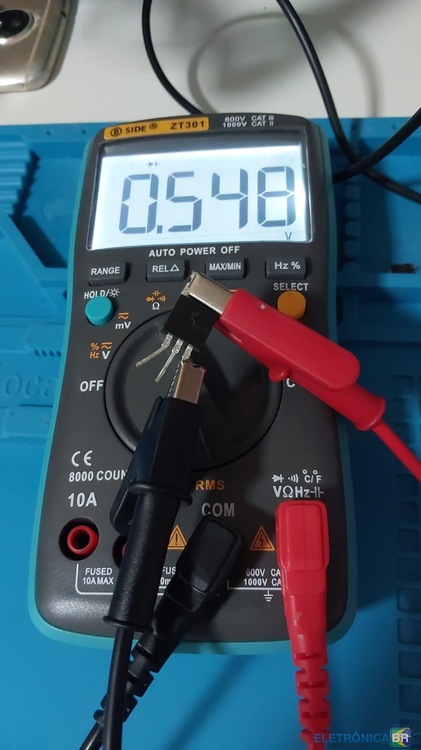

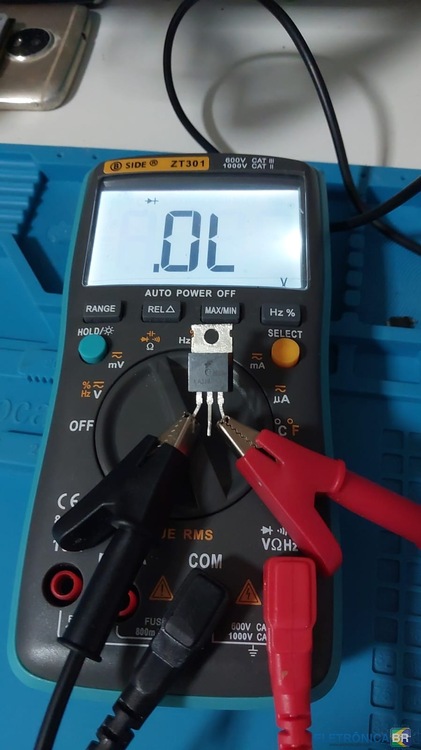

(Sei que é simples pra vocês, mas será valioso pra mim) Estou estudando com UM NOBREAK UPS 1000 ONE MCM. O mesmo apresentava problema onde ele ligava, acionava o LED de carregando a bateria e quando desligava ele da tomada de 110v, ele desligava. Encontrei um setor que esquentava demais, retirei um REGULADOR DE TENSÃO e precisava de ajuda para entende-lo melhor. Datasheet em observação KA317 - Datasheets - EletrônicaBR.com (eletronicabr.com) WhatsApp Video 2023-06-04 at 14.27.00.mp4

Olá, alguem saberia me informar, aonde eu consigo o esquema técnico da placa mãe asus 12158 ?

Pessoal, Estou com este PS4 que liga normal , mas não reconhece os controles e fica aguardando acionar o botão PS Acredito que seja defeito na ponte sul SCEI CXD90042GG porque chequei e tem 3.3 v e 5 v , Não está havendo comunicação de dados, tensão tem. Alguém sabe ou já fez a troca de uma ponte sul desta por outra de referencia SCEI CXD90036G Será que são compativeis? Abs, Roberto

backup bios Lenovo para analise Visualizar Arquivo bios para analise tecnica Uploader ATI ASSISTENCIA TÉCNICA Enviado 17/02/2024 Categoria Lenovo

Gostria de comentários e ajuda para manutenção sistema liga desliga notebooks HP250 G7.

Preciso do arquivo de Bios do Dell Vostro 270s, fiz um backup mas não sei se está corrompido. O desktop liga e apresenta o led laranja aceso permanente.

Quem puder conseguir o valor do resistor r82 na placa do Nobreak BE600-LM 640-0258D rev12 agradeço.
