Samsung Book NP550XDA / placa NB2772_PCB_MB_V8 – sem som nos alto-falantes internos Pessoal, estou analisando uma placa Samsung Book NP550XDA, NB2772_PCB_MB_V8, com defeito de sem som nos alto-falantes internos. Sintoma inicial Notebook funciona normal. Áudio no P2/fone funciona perfeitamente. Áudio via sistema/Windows funciona. Som nos alto-falantes internos não sai. Os dois alto-falantes internos estavam mudos. CI envolvido CI pequeno de áudio identificado na placa como Realtek ALC122. Encapsulamento pequeno, aparentemente QFN24. Pelo material que levantei, ele parece ser um amplificador classe D BTL para speakers. O que já foi testado 1) Software / driver Realtek aparece normalmente no Windows. Barra de volume mexe. P2/fone funciona. Então não parece problema geral de driver/codec principal. 2) Teste com speakers externos Testei 2 alto-falantes externos passivos: um de 4R / 5W outro sem identificação de potência Ambos reagem quando alimentados externamente. Na saída speaker da placa não houve reação. 3) Medições iniciais nos speakers internos No começo houve alguma ambiguidade porque usei também multímetro analógico, e ele confundiu um pouco a interpretação. Depois passei a confiar mais no Fluke digital. Mapeamento que fiz na placa Dividi os canais em: Canal A Canal B Importante: No começo eu estava usando o Canal A como referência, mas depois percebi que não posso afirmar 100% que ele está bom, porque os dois speakers estavam mudos. Então a leitura mais correta é: o Canal B está claramente mais anormal nas medições mas não posso afirmar sozinho que o A está perfeito MEDIÇÕES FEITAS Antes de isolar o ramo Entre linhas do conector de speaker Canal bom (referência inicial) = aberto Canal ruim = 33,6 Ω (Fluke) Para GND no canal ruim Perna esquerda → GND = 262,2 Ω Perna direita → GND = 262,6 Ω Interpretação: o defeito do canal ruim não parece ser para GND parece estar entre as duas linhas Medição mais antiga, ainda sem isolamento Essas foram medições em pontos marcados nas imagens: Em um lado: 0,5 V DC em cada terminal do conector pontos próximos também com 0,5 V alguns pontos em 0 V No outro lado: 5 V DC em cada ponto medido Depois em AC: onde estava 0,5 V DC, passou a 1 V AC onde estava 5 V DC, deu 0 V AC Isso reforçou que um ramo estava se comportando diferente do outro. Componente em série Encontrei um componente em série em um dos ramos do speaker. Medição dele: Canal B = 0,2 Ω Canal A = 0,0 Ω Conclusão: esse componente em si não parecia ser o defeito provavelmente bead / jumper / 0R Durante o processo, acabei perdendo esse componente ao remover. ISOLAMENTO DO RAMO Depois que removi o componente em série do ramo suspeito: Lado do conector Conector do canal B = OL / aberto Ou seja: o lado externo/conector ficou isolado Lado interno Continuaram aparecendo valores entre as linhas: Ponto verde (ponto intermediário da trilha) = 33 Ω Saída do CI = 17 Ω Para GND no ponto verde linha 1 → GND = 263 Ω linha 2 → GND = 264 Ω Interpretação: as duas linhas continuam simétricas para GND mas continuam com baixa resistência entre si defeito está do ponto verde para dentro, não mais no conector Canal A para comparação No ponto equivalente do Canal A: A+ ↔ A− = aberto A+ → GND = aberto A− → GND = aberto Isso foi um achado importante, porque mostra que o comportamento do Canal B não é normal. MAPEAMENTO DE TRILHAS O que consegui reconstruir: Canal B Conector do speaker componente em série trilha visível até um ponto verde a partir do ponto verde, a trilha entra em camada interna da placa depois, pela lógica/topologia e comparação com o Canal A, acredito que ela sai próxima ao CI ALC122 e entra direto nos pinos dele Importante Ainda não consegui provar visualmente 100% o trajeto interno. Mas pela: topologia do canal A continuidade lógica do circuito a dedução mais forte é que essa net realmente vai para o CI. OUTRAS OBSERVAÇÕES Sobre o conector O conector do ramo suspeito, depois do isolamento, ficou aberto (OL). Então hoje o defeito não está mais pesando contra o conector. Sobre o speaker em si Como os dois alto-falantes estavam mudos, no começo pensei que pudesse ser speaker. Mas depois do isolamento e das medições, a suspeita ficou muito mais no bloco SPK/amp. DIAGNÓSTICO PARCIAL ATÉ AGORA O que parece descartado driver / software codec principal geral P2/fone problema simples no conector externo do speaker curto de uma linha para GND O que ficou mais provável Hipótese principal Falha no bloco amplificador de speaker interno (CI Realtek ALC122), com anomalia elétrica mais forte no ramo do Canal B. Hipótese secundária Curto/fuga interna na PCB multicamada entre o ponto verde e o CI. RESUMO DAS MEDIÇÕES MAIS IMPORTANTES Canal A A+ ↔ A− = aberto A+ → GND = aberto A− → GND = aberto Canal B Antes do isolamento entre linhas no conector = 33,6 Ω para GND: uma linha = 262,2 Ω outra linha = 262,6 Ω Depois de remover o componente em série conector = OL ponto verde entre linhas = 33 Ω lado do CI entre linhas = 17 Ω no ponto verde para GND: linha 1 = 263 Ω linha 2 = 264 Ω Dúvida final para o fórum Com base nisso, vocês concordam que: o principal suspeito é o ALC122 ou ainda vale considerar fortemente curto interno na PCB multicamada entre o ponto verde e o CI? E outra: alguém já pegou Samsung Book NP550XDA / NB2772_PCB_MB_V8 com falha de áudio nos speakers internos?

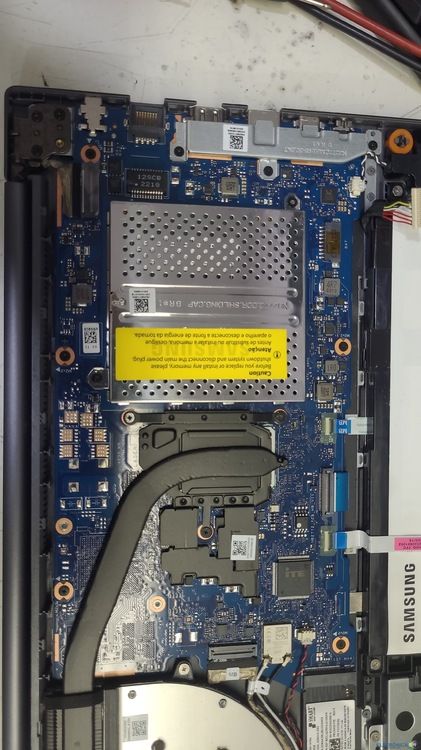

placa modelo TITAN4, NB6099C_PCB_MB_MP1.0, Nao liga, ja fiz as mediçoes nas bobinas principais sem tençoes. carregador esta ok, porem nao tenho teções.

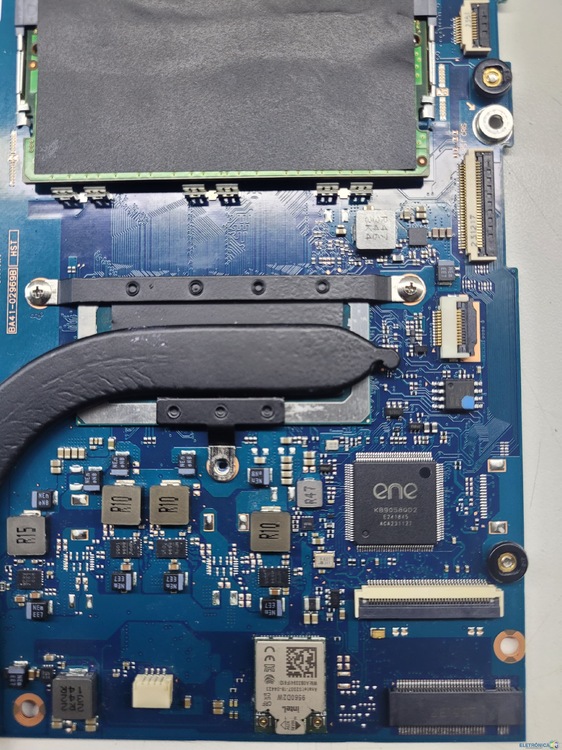

Estou com um notebook Samsung, com defeito no Super IO. Porém pra trocar nao sei se precisaria regravar, pois estou sem gravadora. o IO é o ENE KB9058QD2, se alguem puder me tirar essa duvida se ele precisa gravar.

Boa tarde, estou com esse equipamento com esse CI em curto aparentemente, como nao existe esquema e nem boardview, gostaria que os colegas me ajudassem a identificar o CI ou se houver esquema eletrico e boardview, me indiquem por gentileza. Agradeço a ajuda se puderem. Marquei na placa com circulo verde onde esta localizado, perto do jack

Colegas, Este notebook chegou aqui sem ligar. Ao conectar a fonte USB-c acendia o Led de carga da bateria, mas somente isto. Abrir para uma inspeção visual e tudo OK. Então fui verificar as tensões primarias e achei somente uma bobina com 3.3 v . Tinha alimentação na bios e no botão de ligar. A outra bobina que deveria ser os 5 v estava zero volt. Então fiz um teste de continuidade e estava em curto 0 R para terra. Alimentei esta bobina com 1 v e 2 A e aqueceu os capacitores em volta. Com auxilio da ponta de prova Kelvin identificou o capacitor em curto removi ele e a placa voltou a gerar os 5 v e a ligar normal. Segue foto da placa com as bobinas principais e respecitivas tensões. Se a dica ajudar manda Abs, Roberto

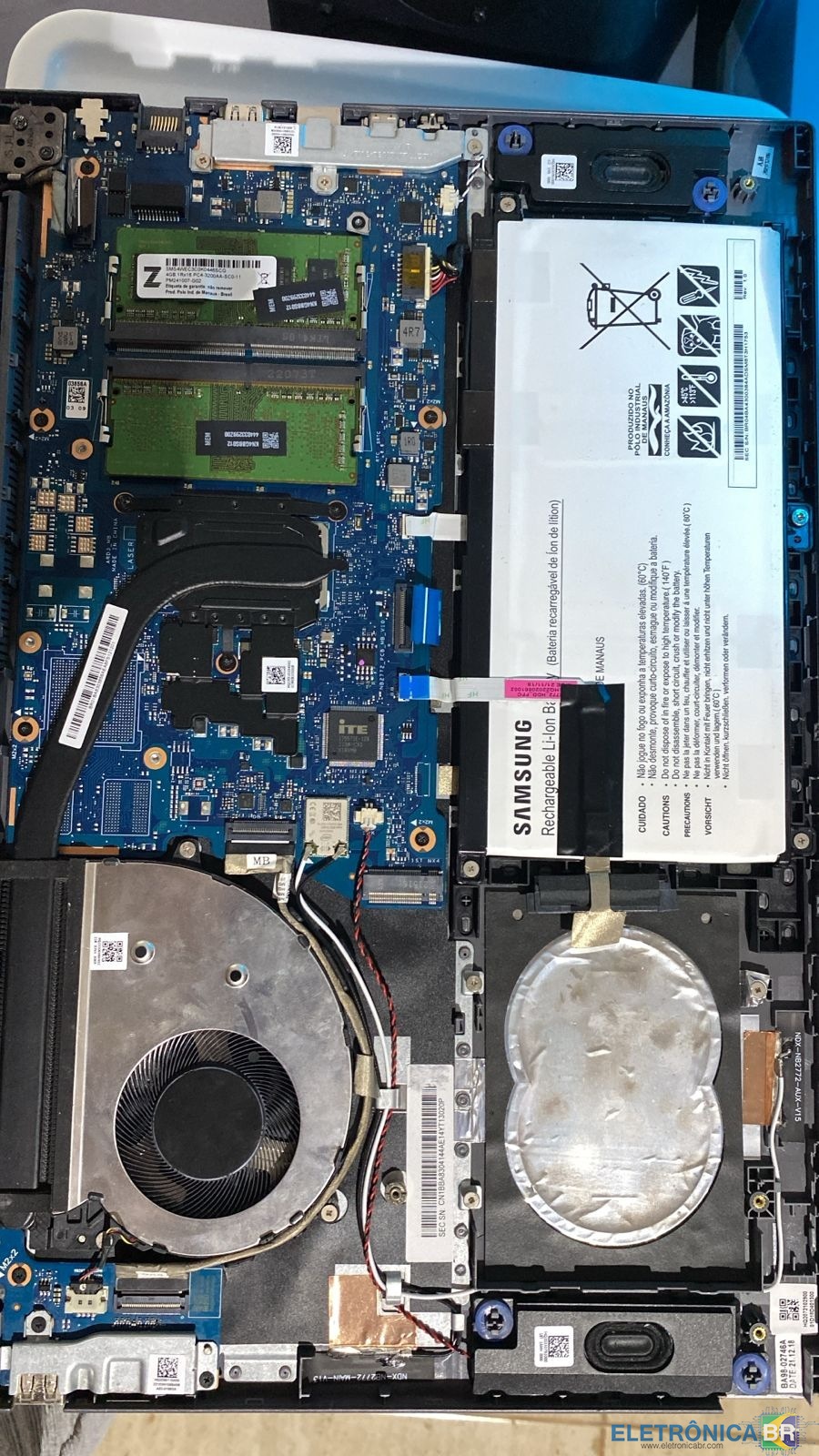

Ola boa tarde galera , eu estou com esse notebook que quando aperta para ligar acende a luz azul por uns 3 segundos e depois apaga e o note não da nenhuma sinal de vida. Eu comecei analisando as bobinas de 5v e 3.3v e elas nao estavam acusando nenhum valor ent fui para a entrada de 19v e estava normal de um lado da placa mas na parte de tras tinha dis resistores smd que estavam acusando 19v apenas de um lado ent fiz a troca dos dois mas continuam acusando apenas de um lado. Então fui para a bios e ela n estava dando 3.3v no pino 8 tbm ent fui ver a alimentação do SIO e achei um resitor que estava acusando apnas 3.3v de um lado ent troquei e agora acusa do dois lados mas depois da troca o resistor de cima teve o mesmo problema ent fiz a troca mas continua dando problema n sei para onde partir agora eu n achei esquema nenhum dessa placa ( o video estão abaixo porque n consegui ajustar com o texto ) edit : quando tento ligar aparece as tensoes de 5v e 3.3v nas bobinas mas n passa para outros componentes note.mp4

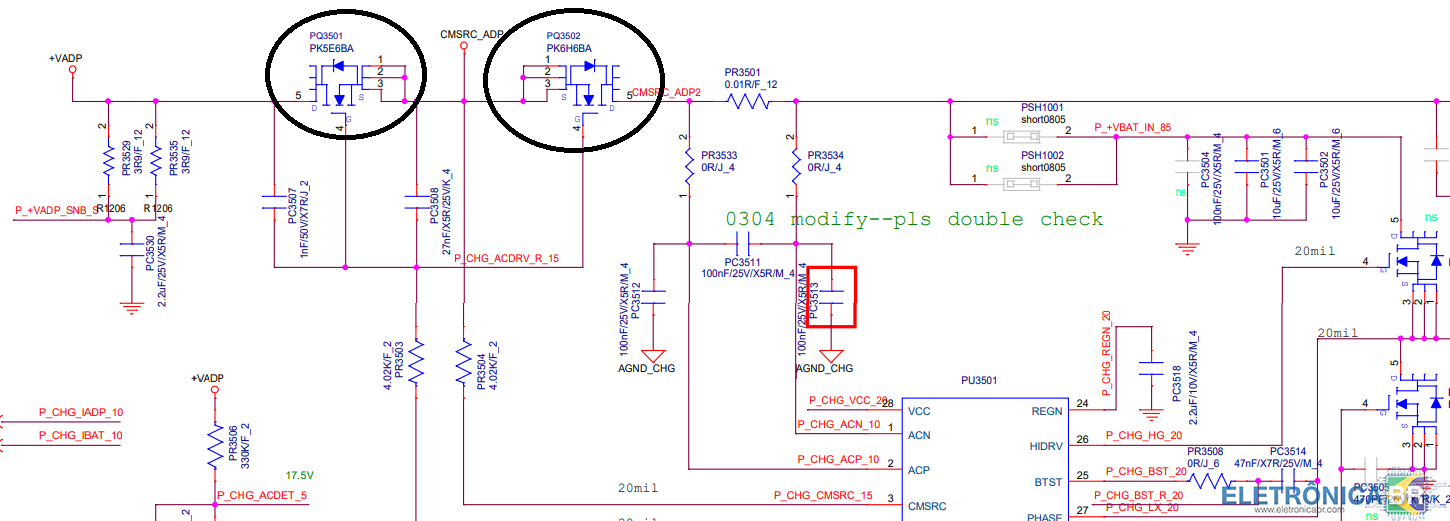

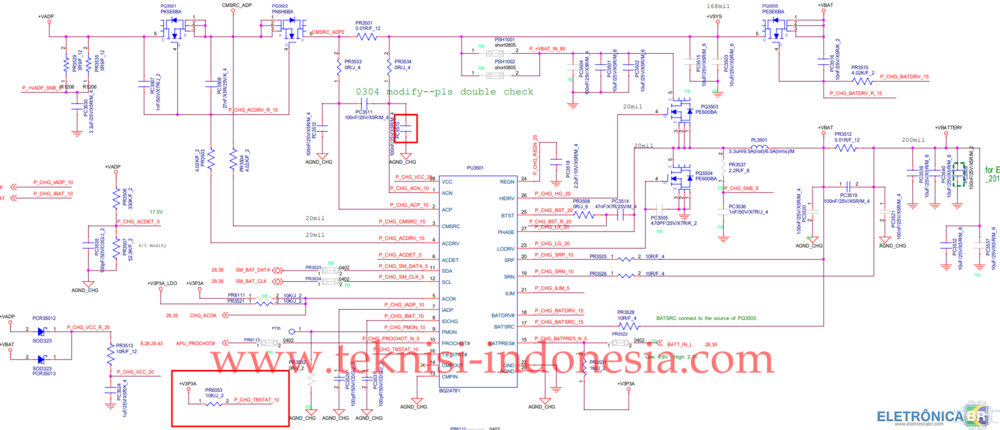

Olá. Alguma dica do porque esse note desliga na tela do windows? E não adianta mudar o ssd ou outra forma de boot. Eu uso aqui o Strelec para testes e também desliga na tela de carregamento do Strelec. Quando desliga, se eu ligar em seguida, tem chance de até desligar antes da tela de logo, mais cedo. Detalhe importante: se eu ligar na bateria, liga normal e sobe o windows!! Se eu deixar o note ligar e subir o windows e conectar a fonte de bancada, é possível ver que carrega a bateria. Esse note não estava ligando direito. Encontrei um dos mosfets de entrada ruim e substituí os dois pra garantir. Agora liga ao pressionar power. Se eu entrar na bios, fica ligado por muito tempo mas desliga ao deixar tentar dar boot no Windows ou outro sistema operacional. Esse nota não tem esquema mas tem um esquema de um Xiaomi Redmibook Pro 15, NB2770 REV V4.0, que tem as páginas do CI de charger e pwms de 3,3Valw e 5valw compatíveis. Já troquei o CI de charger e o mosfet comutador Também ja regravei bios. O note deu video como antes e continuou com o sintoma de desligar na logo. Ja passou por aqui um note que não ligava. Eu troquei o SIO e acontecia esse sintoma de desligar na logo. Verifiquei os terminais e alguns estavam soltos. Fiz a ressolda e voltou a dar video e subia o windows. Taçlvez vou ter que substituir o SIO mas não sei se gravável ou não. Eu tenho como gravar com a CH341A mas os terminais do conector do teclado são muito próximos e inviabiliza nessa placa. Alguma dica ou talvez alguém que já tenha pegado esse defeito e pode ajudar?

Preciso do arquivo de bios do Samsung Book, Modelo np550xda kh2br, placa nb2772-PCB-MB-V10 i5 1135g7 Obrigado.

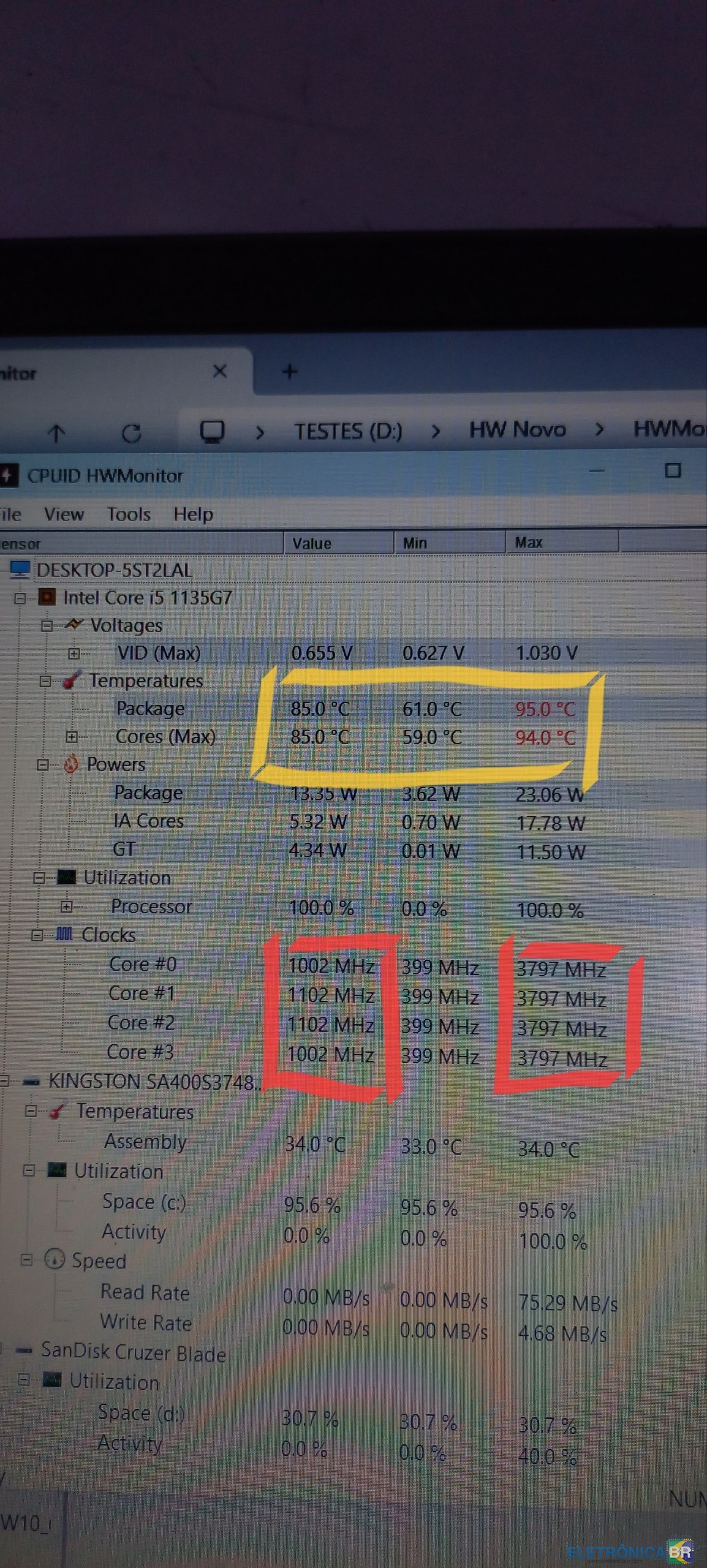

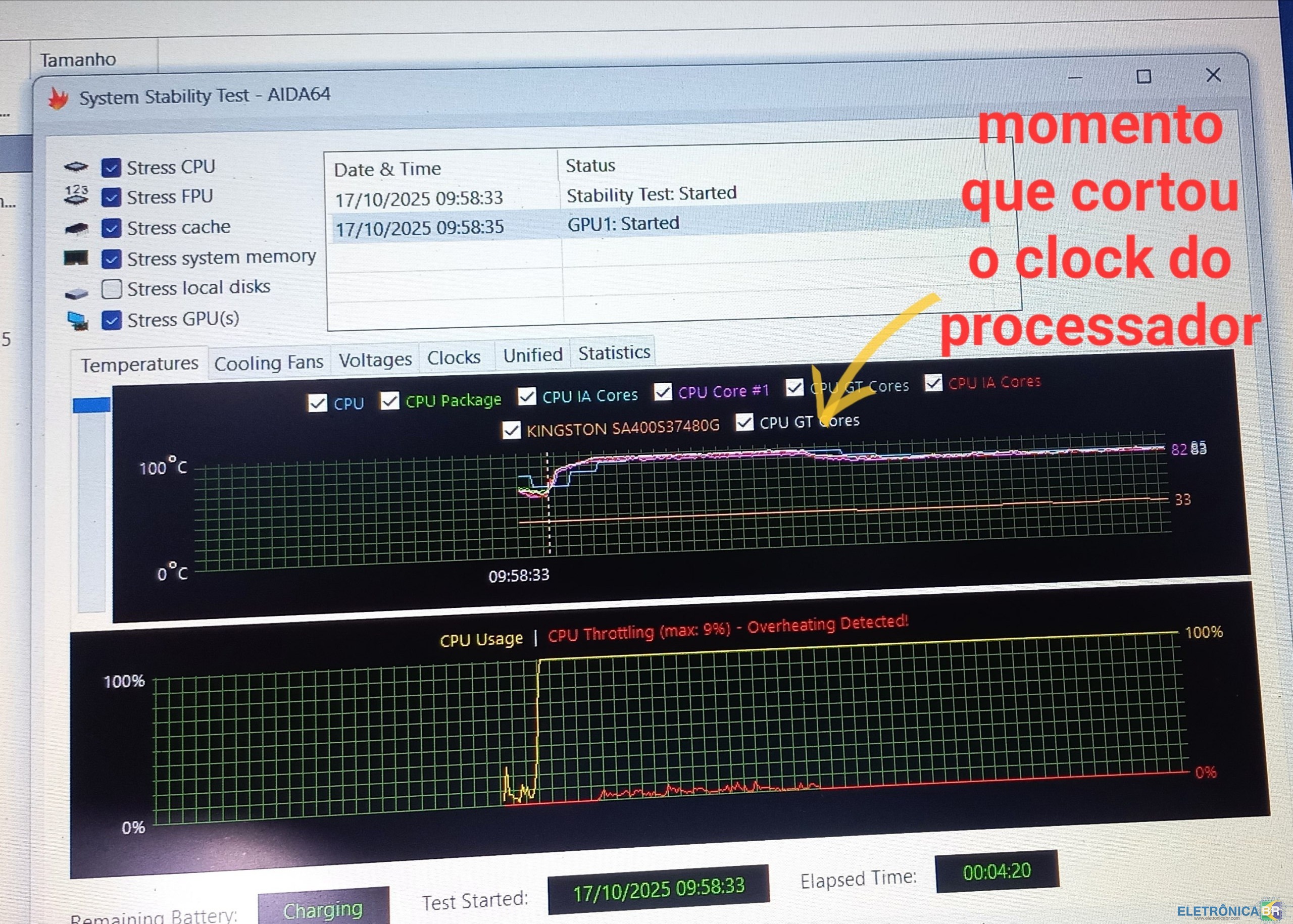

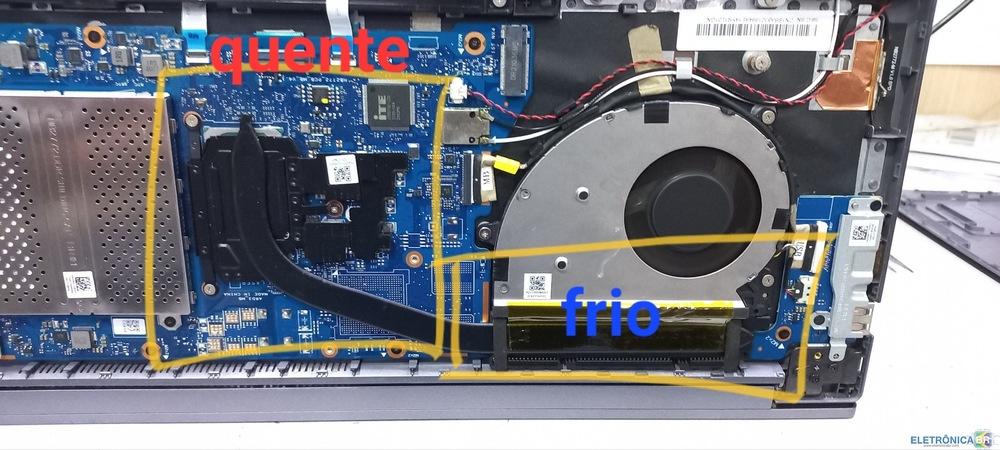

Olá, bom dia. Pr4eciso da opi9nião de vocês sobre casos de bancada. Como vocês fazem na bancada quando aparece um note que esquenta demais? Já troquei a pasta térmica e ainda esquenta passando de 90ºC. A pasta que eu uso é a SnowDog e o processador é um i5-1135g7. Aqui, a temperatura diminuiu mas cortou o clock do processador por causa de throttling. O dissipador esquenta muito do lado do processador e do outro está gelado. Sei que parece um problema de dissipador mas eu já tive um Samsung que acontecia a mesma coisa. Troquei o cooler e o dissipador e continuou o sintoma, mesmo usando SnowDog também. Aqui já apareceram notes gamer que mesmo trocando pasta e colocando uma pasta melhor ainda, que é a SnowDog EVO, continuou aquecendo. Então, tem algo estranho com esses projetos de note. O cooler gira no máximo e me parece que esse máximo deveria dar conta. O que vocês fazem nessas situações?

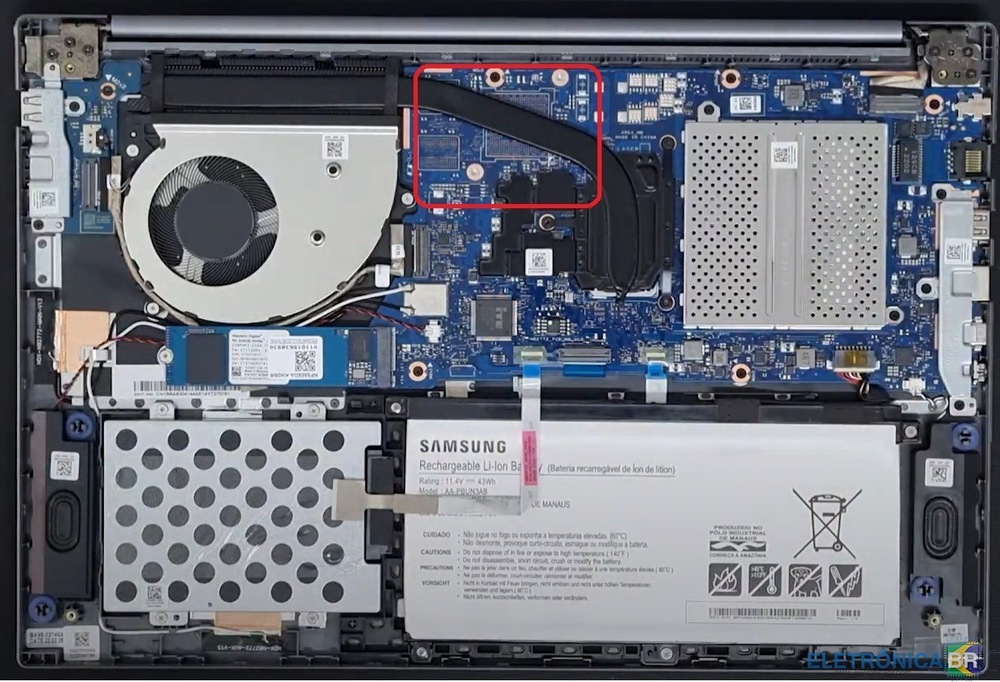

O modelo NP550XDA-KH2BR vem equipado com o processador Intel Core i5-1135G7, memória RAM de 16 GB, Armazenamento SSD M.2 2280 de 1 T outro SSD SATA III de 960 GB e para os gráficos, a placa de vídeo integrada Intel Iris Xe Graphics G7. Eu queria saber se posso COLOCAR UMA PLACA DE VÍDEO já que a Placa Mãe tem o local para instalar e qual seria a melhor opção MARCA/MODELO ideal para instalar?

Meu notebook está com algum defeito e acredito ser na BIOS, ele não liga apenas pisca 5 vezes o LED azul e aparentemente dá um bipe longo (Os alto-falantes estão rasgados) Regravei a BIOS 5 vezes mas acredito que tenha colocado o modelo errado já que é difícil de encontrar! Alguém pode me ajudar? Realmente é defeito da BIOS? Placa: NB2772_PCB_MB_V10 Modelo: NP550XDA KH2BR Intel Core i5-1135G7 Estou perdendo esperança.

Bom dia a todos. Esse notebook da descrição deu entrada como "Não liga". Ao ligar a primeira vez na fonte, ele entrou no Windows e percebi que ele havia hibernado (pastas e aplicativos abertos). Alguns segundos ligados, mostrou a mensagem de "bloqueando" no Windows e a partir daí não deu mais imagem. Ele carrega a bateria, sobe o consumo de start normalmente, o lcd ameaça ligar (sai de desligado para o "fundo preto") no entando não mostra imagem. Tentei inclusive com monitor externo, e também verifiquei se estava iniciando tentando o Caps Lock do teclado usb. Tentei atualizar com a bios desse tópico, pois vi que um usuário teve um problema semelhante: Mas assim assim permanece. Estou com a placa fora, somente com a tela. Ela sobe o consumo, fica alguns minutos e em seguida restarta, talvez tentando a comunicação com o SIO. Vou upar o backup da bios original, se alguém puder analisá-la por favor.

Bom dia ! Pessoal , estou com a placa de um notebook Hp Elite Book 2540p ,Placa-LA5251P que não liga ele tem 19v no pwm do buck converter só nao tem a tensao nos gates dos fets de alta para ele saturar os +3VALWP e +5VALWP. A placa usa o pwm tps51125RGER segue as outras tensoes encontradas: -Pino 13 -EN0-----4v -Pino 8 Vreg--3v -Pino 17 Vreg5--5v Pinos 3 e 4 TONSEL e VREF ----2v

Aparece esta msg ao ligar " erro 1802 unauthorized network card is plugged" sei que é devido o a placa de rede sem fio alguém sabe uma solução sem ter que atualizar a bios?
