Mostrando resultados para as tags ''pwm''.
Foram encontrados 21 registros
-
- 17 comentários
- 5 análises
-
- 18
-
-
-
- osciloscópio.
- cristais
- (mais 4)
-
esquema Dell Optiplex 7060 Sff 1151 0td1j8 Td1j8
eletronicamanchester postou um tópico em Pedidos de esquemas ou bios de MotherBoards e All-in-One.
boa tarde, alguem sabe informar o codigo do PWM 3 e 5V desta placa mãe dell?
-
Bom dia Galera, estou com esse notebook na bancada, que ao ligar a fonte o mesmo aquece o PU703 [PWM CHARGER] - (ISL95812HRZ-T) Retirei o PC768, PR760, PC769 que estavam apresentando curto na linha. Identificamos que a linha oriunda da VDDP_CHG apresenta curto. Minha dúvida é a seguinte: Será que o problema está no PU703? Os outros pinos do PU nenhum apresenta curto, somente o pino 20 (VDOP)
-
doc Estudo do circuito integrado CM6800 (fontes chaveadas)
JAROD postou um tópico em Gerenciador de arquivos
Estudo do circuito integrado CM6800 (fontes chaveadas) Visualizar Arquivo Estudo detalhado do circuito integrado CM6800 utilizado em fontes chaveadas. Uploader JAROD Enviado 17-12-2021 Categoria Fontes & Nobreaks -
dúvida Fonte Cooler Master G650M Curto ao Armar PsonGnd
Junior Santos Gerry postou um tópico em Fontes & No-Breakes
Ola peguei uma fonte barata cooler master para tentar arrumar.O antigo dono disse que a fonte do nada havia parado mas nao sei nao parece que ja foi mexida trocado componentes perto do pwm 6800tx esse smd pra ferrar ainda mais. Bom em Resumo a fonte tinha fusivel queimado os 2 mosfets SGF190N60 e 1 diodo shotky er206 em curto. Troquei o fusivel os mosfets(pelos P20N60C pois nao achei os SGF190N60 e o diodo er206 pelo UF5408. Nos capacitores grandes mede 172 volts, o Stand by voltou com 5.08v o power on subiu 2.48v porem a lampada em serie fica levemente acesa. Obs o secundario todas as linhas na escalada de diodo apitam e param indicando estarem perfeitas sem nenhum curto no secundario. Ao fazer o jumper do verde no preto a lampada ascende bem forte provavelmente tem curto.Alguem sabe o que pode estar em curto ja que troquei tudo que estava no pfc e primario. Pwm? esse 6800 e smd Sempre Usando a lampada pois acusando curto coloquei a ponta preta no menos do capacitor do primario e fui e mediu 14.3 volts no pino 13 no pwm mas a lampada acesa o tempo todo e mediu 113 volts no capacitor a rede que estou fazendo a manutencao da 126volts. Estranho pino 12 ta medindo 13.2v e normal? Alguem tem alguma ideia do que pode esta ocasionando este curto?
- 12 respostas
-
- 1
-
-
- fonte atx em curto
- fonte cooler master
- (mais 10)
-
IC replacement equivalent in laptop 1. RT8205A = TPS51125 2. ISL62366=RT8206A 3. ISL6268 = APW7318 4. TPS51117 = RT8209B to ca = AO = BM TO THE CD = = = CA TO THE BG BG = AO = AO = CB BL. AO = AO = BG BH 40. RT8209A = FH = CG CU1 FH = EE, FH = CC, DD = FH, FH = CL, FH = 8JFH = CF 5. TPS51116 = RT8207 ISL6227 = APW7108 6. TPS51125=RT8205B=UP6182 7. TPS51123=RT8223M=UP1585QQAG(20=el,20=df,20=ef…….rt8223p)eq=cg,eq=dm,eq=do,eq=dd=da=dc=dkrt8223m RICHTEK RT8223BGQW RT8223B DS=CC DS=CD DS=CE DS=CF DS=BJ DS=BK 8. P2805MF=G5933 9. SN608090 ISL6237 = = = TPS51427 RT8206B 10. ISL6237=MAX17020=MAX8778=TPS51427=RT8206B 11. PM6686=TPS17020=isl6236=rt8206a 12. U1585QQAG(EM=EC)=51123A=RT8223P(EQ=XX) 13. MAX8734A=RT8203 14. MAX1908 = MAX8724 15. ISL88731=BQ24745 16th ISL6266 ISL6262 = 17th ISL62883 ISL62882 = 18. ALC883 ALC660 = 19. RT8223=51123 20. (DH=CH)=(DH=CA)=RT8207 CP=DD,CP=CF,DH=EA,CP=AJ(DH=,CP=) 21. W8769 = W8763 22. SN608090=ISL6236=51427=RT8206B 23. KB9206QF C0,D2,D3 ARE INTERCHANGEABLE 24. IT8500E=IT8512=IT8502 25th ISL6262 ISL6266 = 26th ISL62883 = ISL628823 27. RT8205(A)=RT8223 28. RT8206B=ISL62373 29. ITE8512EKXS = ITE8512EKXO 30. MAX8734A=RT82032 31. J493(G966-93)RT9018B(DELL VOSTRO 1015) ES=EF ES=CL ES=DD 32. (IF = DE 41J) = RT8207LGQW EF-EF-de-. EF = CM = CG IF IF IF IF = CF = CM EF DG = EF = DE EF = CG = EF DF 33. (CJ=CL 40W)=TPS51125 34. PM6686 = TPS17020 35. UP1585QQAG(MARKED EC EM)=TPS51123A=RT8223P(MARKED EQ=) RICHTEK RT8223BGQW RT8223B DS=CC DS=CD DS=CE DS=CF DS=BJ DS=BK 36. RT8205 (A0 = TPS51125% 37. EF=DE 41J—————RT8207LGQW 38. CJ=CL 40W———— TPS51125 39. TPS51125A RT8205BGQW = = (CK = CD C47) 40. RT8209A=FH=CG CU1 FH=EE,FH=CC,FH=DD,FH=CL,FH=8JFH=CF, 41. RT8204C H6=CH,H6=CB,H6=CG,H6=BE,H6=CC ETC JOX RT8204BGQW (FR=AH FR=AM FR= 42. RT8205 = TPS51125 43. SN10504 = SN0608098 RHBR 44. MAX1908 = MAX8724 45. ISL6266 ISL6262 = 46 = RT8205 RT8223 RT8209A = FH=CG cu1 RT8204C = H6=CH jox RT8205 = TPS51125 SN10504 =SN0608098 RHBR max 8724 = max1908 (EF= DE) = UP6163AG (1.5V) 1, HM55 substitute for HM57 2, HM65 substitute for HM67 3, WPCE775 same foot, same schematic, but not substitute for WPCE773 SN608090 = RT8206B =isl6237 = 51 427.= 8206A =8206B I / O ENE KB926QF C0, D2, D3 are interchangeable. And I / O ITE IT8500E, IT8502, IT8512 be isl 6262 =isl6266 isl 62883 = isl 62882 rt 8223 = rt 8205 i/o ite 8502e jxa = ite 8502e kxo kxt ite8512e jxa= ite8512e jxt ite8512e kxs= ite8512e kxo 6A ISL6237 = MAX17020 = MAX8778 = TPS51427 = RT8206B PM6686 = TPS17020 UP1585QQAG (marked EM EC) = TPS51123A = RT8223P(marked EQ=) Charger ISL88731=BQ24745 1: RT8206B = ISL 6237 2: MAX8734A = RT8203 3: J493 (G966-93) = RT9018B (DELL VASTRO 1015) 4: I/O… KB926QF D3 = KB926QF CO KB3926QF D3= KB3926QF CO RT8205(A) = TPS51125 Ef=de 41j ——————- rt8207lgqw cj=cl 40w ——————- tps51125 Microcontrollers (KBC, SUPER I/O, EC, etc) interchangeability Table interchangeability multicontrollers EC1 Replacement EC2 Platform Note ENE KB3310QF-A0 > KB3310QF-B0 Asus All-in-One PC ET1602C KB3310QF-C1 > KB3310QF-B0 Asus EeePC 900 KB3926QF-A1 > KB3926QF-A2 Quanta AT3 KB3926QF-C0 > KB926QF-D3 HP DV5 KB3926QF-C0 KB3926QF-D2 Quanta OP6, QT6 KB3930QF-A2 > KB930QF-A1 Quanta R23 KB926QF-B1 > KB926QF-C0 Compal LA-3551P KB926QF-B1 > KB926QF-D3 Compal LA-6552P KB926QF-D3 > KB926QF-C0 Lenovo G550 – Compal LA-5082P KB926QF-E0 > KB926QF-C0 Compal LA-6061P KB926QF-E0 > KB926QF-D3 Compal LA-6311P, Lenovo G555 (LA-5972P) KB926QF-E0 > KB926QF-D2 Compal LA-6421P, LA-6221P Winbond WPCE773 WPCE775 WPC8763LDG WPC8769LDG WistronBiwa, Aspire 5920G – Quanta ZD1 WPC8769LA0DG > WPC8769LDG Alienware M15x – Quanta MX3 (Maddog 2.5) nuvoTon NPCE781LA0DX > NPCE781BA0DX NPCE781LA0DX > NPCE783LA0DX Quanta ZQ1 NPCE795GA0DX > NPCE795LA0DX Quanta ZYG ITE IT8500E > IT8502E Asus K50IJ IT8502E > IT8500E Asus K40AB, K40C, K50C, K50AB IT8502E IT8512E Asus K50IJ IT8512E > IT8500E Acer 6920 IT8511TE-BXS > IT8510TE-GXA Asus X51R/RL SMSC MEC1300-NU MEC1308-NU Samsung R530 (BREMEN-L3, 1.0, BREMEN-L4, r1.4), Samsung R Posted by Basith Kodinhi
-
Bom dia pessoal, estou com uma GTX 660 PNY o design da pcb segue o modelo referencia da nvidia. A placa possui 1 fase para memoria e 4 fases para gpu 3 fases da gpu recebem 12v do conector de energia pcie da fonte e 1 fase recebe os 12v direto da placa mae. O pwm que controla as fases da gpu é o NCP5395g de 48pinos com um driver auxiliar NCP5359a que controla a 4ª fase. A fase de memorias é controlada pelo pwm RT8101 e o PLL e obtido com 2 reguladores lineares GS7103. Placa chegou ligando porem nao dando video. fiz umas medicoes e nao detectei nenhum curto, porem ao ligar e desligar varias vezes para conferir as tensoes em uma das vezes que havia acabo de desligar ela apresentou curto rapidamente nos 12v do pci-e (75w) e sumiu. Resolvi entao injetar 12v na linha e esperar que algum componente com uma possivel fuga com o tempo apresentasse curto. Assim um mosfet de alta da 1 fase que é alimentado pelos 12v da placa mae apresentou curto. Quando isso aconteceu ouvi um zumbido vindo da bobina da fase das memorias. removi o mosfet em questao e liguei a placa novamente. Não obtive tensao na bobina da memoria 0,05v, nem tensao de PLL nem a tensão de Vcore gpu. Tinham apenas 5v e 3,3v. Desconfiei do mosfet que controla as fases da GPU, removi ele da placa e ao ligar obtive todas as tensões corretas. Memoria 1.6v, 5v, 3,3v e 1,0v PLL. Pensei bom, só trocar esse pwm e vai funcionar. encomendei um novo e fiz a troca. Porém a placa voltou a ficar sem as tensões novamente. Detalhe que tenho as tensoes de VCC e EN tanto no mosfet da gpu quanto no driver auxiliar. Alguém poderia me dar uma dica estou perdido agora.
-
Datasheets de PWM e mosfet. Visualizar Arquivo Datashets de PWM e mosfet. Incluindo o tps 511120 para placa mãe bottom m42g NPB ver B Uploader vanhallen Enviado 18-11-2019 Categoria Datasheets
-
doc Estudo do circuito integrado CM6800 (fontes chaveadas)
JAROD postou um arquivo em Fontes & Nobreaks
-
gpu RX 570 8gb Gigabyte Liga e nao da video Fans 100%
Jacob570 postou um tópico em Vídeos Motherboard.
Ola a todos Estava usando um rx 570 8gb da gigabyte e resolvi trocar de riser para versao 012 cheia de luzes piscantes depois disso A Placa nao deu mais video e fans giram a 100%. Testei as tensoes primarias 12 Volts nas bobinas OK e na PCI tambem 12 Volts e 3.3 volts OK. No PWM UP9505p chega 5V no PINO 14 mas nada no PINO 15 o Enable tinha que ter em torno de 2V pelo datasheet mas esta 0V. Nao TEM V-CORE (0V) NAO TEM TENSAO DE MEMORIA(0V).Vou deixar a imagem onde esta verde OK onde esta Vermelho FAIL. Tem PLL 0.90V e as 2 bobinas pequenas inferior e superior com 0.90V aparentemente OK SE ALGUEM PUDER AJUDAR AGRADECO.
-
-
devolvido acer | husk MB 11309-4m 48.4tu05 . 04m | def : 5V_PWR
Lucas Lopo postou um tópico em Notebook's
Amigos, estou com um notebook na bancada que não starta, verifiquei as tensões nas pl4101 = 3.3v e pl4102 1.8v, segundo o esquema a pl4102 deveria ter 5v, troquei o ci pwm pu4103 e não resolveu, medindo os terminais responsavei encontrei essas tensões. pin19 : 0v pin20 : 0v pin21 : 0v pin22 : 4.49v pin23 : 0.112v pin24 : 1.795v Já agradeço qualquer ajuda!!
-
resolvido Monitor Samsung LED S22A300B - Tela Piscando
lukasg26 postou um tópico em Casos resolvidos - Monitores e Projetores
Boa tarde pessoal, estou com um monitor Samsung Syncmaster S300, modelo S22A300B apresentando um problema com o brilho da tela, ao ligar o monitor, a tela fica acesa por 1 segundo e logo em seguida começa a variar a intensidade do brilho de forma cíclica, tentei atualizar a BIOS, porém sem sucesso. Ao medir as tensões do conector que alimenta os LEDs da tela, percebo que há uma variação de tensão em todos os 6 terminais do conector, sendo os terminais 1, 2, 5 e 6 com uma tensão que varia de 12 a 14v e os terminais 3 e 4 com uma tensão que varia de 50 a 64 volts. Obs.: Os LEDs da tela não chegam a apagar quando piscam, somente variam a sua intensidade Segue a foto da placa
-
Pessoal, estou com esse notebook que liga mas não dá imagem, já troquei a memória e o processador. Fui fazer alguns teste e ví que está sem tensão no vcore, e que nenhum dos gates dos mosfet's tem tensão nem comunicação com o pwm. Também já regravei a Bios, então creio que o problema esteja no pwm, mas não tenho nenhum aqui equivalente para trocar e não queria comprar um sem ter uma confiança maior. Alguém pode me dar uma opinião se pode ser alguma outra coisa ou que o mais provavel seja o pwm. Agradeço.
-
dúvida Positivo Unique S2065 / 71R-C14CU6-T810 / Sem Vcore
Jeferson Hellwig postou um tópico em Notebook's
Boa tarde pessoal! Estou com este notebook, que a principio o pwm está com defeito, mas nao encontro datasheet dele, nem equivalencia... o OZ8293LN observando e comparando, o OZ8660LN é igual/equivalente, porém nao consigo confirmar isto pois nao tenho datasheet do OZ8293LN.. Algum dos colegas pode me confirmar a equivalencia ou me fornecer o datasheet do OZ8293LN -
Olá a todos. 1 - Conheci EletrônicaBR pela Internet. 2 - Técnico capixaba buscando conhecimento avançado em notebooks. Eterno aprendiz. 3 - Espero melhorar conhecimentos em gravação de BIOS e Eproms para notebooks e computadores. Espero colaborar com vosso site.
-
dúvida Modificação no mini system LG CM4350
Ripol postou um tópico em Aparelhos de Som, GPS, Gadgets e Tecnologia
Prezados. Possuo um mini system LG CM4350 que quero modificar, pois o aparelho tem um filtro HPF que corta tudo abaixo dos 100hz. Analisando o manual de serviço descobri o a placa principal possui trilhas para se montar um segundo amplificador dedicado a um subwoofer, como sou muito leigo para tal desafio quero ver se consigo criar uma saída RCA e amplificar com um amplificador externo. O mini system possui um processador de audio de prefixo TAS5548, e segundo as informações do manual de serviço do mini system a saída desse processador dedicada ao subwoofer esta habilitada. O problema vem agora: analisando o datasheet do TAS5548 notei que ele cita que as saídas de audio desse processador estão modulas em PWM. Como converter esse sinal que sai do processador em sinal analógico para que eu possa amplifica-lo externamente? -

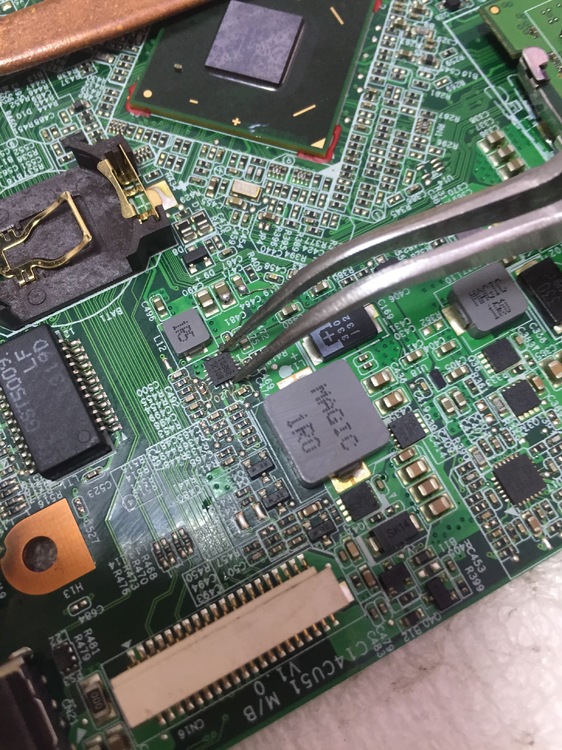

dica Notebook Positivo S2500 c14cu51 liga e desliga sem vídeo
grego postou um tópico em Casos resolvidos - Notebooks
Boa noite amigos, este note deu entrada com o sintoma supracitado, após análise rápida encontrei o famoso u19 danificado, removi o mesmo e fiz o famoso jump, mas sabe aquele serviço que de tanto você fazer a auto confiança fez com que eu ligasse a linha de 3,3 v errado, mas descobri menos de 5 segundo após ligar, foi aí que desliguei refiz o jump certo, e liguei novamente, o note ligou normalmente não desligando mais,mas infelizmente não subiu vídeo. Regravei a spi para vê se subia vídeo mas continuou sem vídeo, voltei novamente a atenção a para a linha de 3,3 que havia ligado errado, apesar de esta lá presente optei por analizar com o OSC e percebi que a tensão estava flutuando, ao dar mais uma abalizada no circuito troquei o u20 responsável por este circuito dc-dc, aí foi batata, troquei liguei novamente e o vídeo subiu normal. ?
-
Projetos de Fonte Chaveada com TL494 - Totalmente traduzido para português View File Se você quer começar a entender como funciona uma fonte simples PWM utilizando o antigo e confiável TL-494, esse manual é para você. Ele foi escrito por um engenheiro da Texas Instruments, em inglês, e totalmente traduzido para o português, tanto textos quanto imagens. Há outros materiais sobre o TL494, é verdade. Mas gostei bastante desse, daí ter arregaçado as mangas para traduzi-lo. Boa leitura a todos! Submitter Herbert Lopes Submitted 04/23/2023 Category Electronics -
37 downloads
Se você quer começar a entender como funciona uma fonte simples PWM utilizando o antigo e confiável TL-494, esse manual é para você. Ele foi escrito por um engenheiro da Texas Instruments, em inglês, e totalmente traduzido para o português, tanto textos quanto imagens. Há outros materiais sobre o TL494, é verdade. Mas gostei bastante desse, daí ter arregaçado as mangas para traduzi-lo. Boa leitura a todos! -
doc Manual do osciloscopio FNIRSI-5012H_PORTUGUES
Epifânio Ferreira postou um tópico em Gerenciador de arquivos
Manual do osciloscopio FNIRSI-5012H_PORTUGUES Visualizar Arquivo Manual totalmente em português do Osciloscópio FNIRSI-5012H, excelente para medir cristais e PWM de placas mães. Uploader Epifânio Ferreira Enviado 31-03-2022 Categoria Diversas- 4 respostas
-
- 3
-
-
-
- osciloscópio.
- cristais
- (mais 4)
