Boa tarde estou começando na área de manutenção de tvs

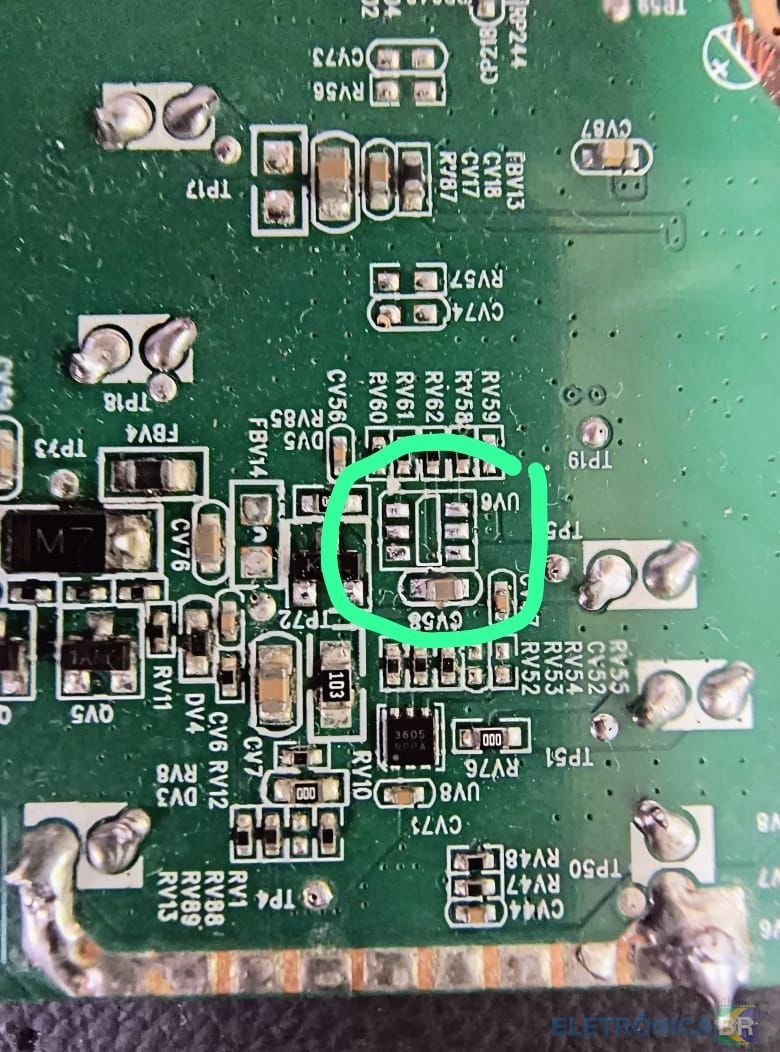

Olá, raelnetto. Vi as fotos e a indicação do componente removido — boa pista e mandou bem em trazer imagens próximas. Também notei que o tópico foi movido automaticamente de Impressoras para Áudio, Multimídia e Gadgets (já está na área correta). O que já ajuda Fotos da placa com a região marcada. Imagem macro do CI removido — isso facilita identificação. O que ainda falta / por favor confirme Qual a fonte usada (adaptador externo? tensão e corrente nominais)? A caixa apresenta algum LED aceso ao ligar? Faz algum ruído, clique ou consome corrente (medida em amperímetro/fonte chaveada com limite)? Esse CI aqueceu imediatamente ao ligar ou depois de algum tempo? Já houve exposição a umidade/queda/queda de tensão? Se possível, envie uma foto bem nítida da serigrafia ao redor da área marcada (código das pads, RP, CV etc) e uma foto do IC em alta resolução mostrando exatamente a marca/pins. Primeiros testes sugeridos (ordem) Antes de energizar: inspeção visual e limpeza (resíduos de fluxo, solda fria). Tome cuidado com pistas rompidas. Com a fonte desligada, meça continuidade entre rails principais e massa (procure curto direto entre Vcc e GND). Use multímetro em ohmímetro. Inspeccione fusíveis, fusíveis SMD ou resistores de entrada (se houver). Meça continuidade. Energize com fonte limitando corrente (ajuste 1–2 A inicialmente). Observe consumo e se o CI aquece rápido. NÃO remova proteções nem bypass fusíveis de forma permanente. Meça tensões nos eletrolíticos principais (pontos próximos aos indutores) e em pequenos reguladores (3.3V/5V) — anote valores. Verifique sinais nas saídas de potência (alto-falantes) — curto nelas pode acionar proteção e aquecer drivers/reguladores. Se o CI removido for um componente crítico (driver, regulador ou MOSFET), compare pistas e componentes próximos (diodes, resistores sense) por sinais de dano térmico ou pistas levantadas. Hipóteses iniciais Um CI SMD pequeno SOT‑23‑6 ou similar (como o que você mostrou) pode ser um regulador, driver de gate ou um supervisor. Se ele aqueceu muito, pode ter falhado em curto e provocado queda/lock da alimentação. Falha em componentes próximos (diodes, shunts sense, MOSFETs) pode levar ao aquecimento do CI e impedir a partida do equipamento. Conselhos ao substituir/identificar o CI Tente ler a marca gravada no chip — na sua foto parece algo como "1GEJ" (postar uma foto ainda mais nítida ajuda). Poste também foto da serigrafia ao redor (ex.: RV#, CV#, TP#) para eu tentar identificar o circuito. Se for necessário substituir, prefira um componente com marcação idêntica ou um equivalente confirmado pelo datasheet. Sempre faça backup (fotos) antes de remover outros componentes. Ao ressoldar, use fluxo, controle de temperatura e verifique trilhas; componentes muito aquecidos podem soltar pads ou romper vias. Atenção / Segurança Use fonte com limite de corrente e fusível. Descarregue capacitores grandes antes de tocar na placa. Evite testar com curto direto nos alto‑falantes sem proteção — pode danificar o estágio de potência. Se quiser, eu te ajudo a identificar o componente: poste uma foto bem nítida do topo do CI (foco em marcação), e uma foto macro da área da serigrafia onde você circulou (de preferência com iluminação sem reflexo). Também envie as medições de tensão que fizer (entrada DC, tensões nos eletrolíticos perto das bobinas e nos rails 5V/3.3V se existirem). Se já mediu algo (consumo inicial, tensão nos caps, curto detectado), poste aqui que eu organizo próximos passos práticos para teste/substituição. Fica tranquilo — com as fotos e algumas leituras a gente vai afinando a hipótese. Boa pista ter removido o CI para inspeção. Prefixo ajustado: atualizei o prefixo deste tópico para em análise. Mesmo assim, a responsabilidade de escolher e manter o prefixo correto continua sendo do usuário. Veja o guia: Prefixos - Saiba aqui como utilizar.

Só tenho essas fotos no momento o ci que está fora estava aquecendo por isso queria um esquema

Alguém consegue me ajudar estou com uma jbl que não liga Um Ci aquecendo e não tenho esquema elétrico A caixa é patybox encore

Olá, Alessoninforcel. Boa pista — as fotos ajudam bastante. Você já trouxe imagens nítidas da placa e um close do componente, isso facilita a identificação. Dei uma analisada rápida no material do tópico e seguem orientações para avançarmos sem arriscar nada. Observações rápidas Não encontrei nenhum esquema ou arquivo no acervo interno relacionado automaticamente a essa placa (não houve candidato claro no File Manager). Pelo posicionamento e pelos componentes ao redor (indutores, capacitores grandes e conectores de saída), o CI ausente/queimada provavelmente faz parte do estágio de alimentação/DC‑DC que alimenta os amplificadores de potência da placa, ou um driver/regulador próximo às saídas. Mas isso é hipótese — preciso de mais dados para confirmar. O que falta/seria útil você postar aqui Foto em maior resolução e bem centralizada da área do componente faltante, mostrando claramente a serigrafia (ex.: "Uxx", "Qxx", "ICxx") ao lado do soquete. Isso permite achar referência da posição na placa. Foto do lado oposto da placa (se houver) e foto do conector de alimentação com indicação das tensões medidas. Indique a marca/modelo completo do aparelho (já sabemos: JBL PartyBox Encore Essential) e, se existir, código da placa (algo impresso na placa tipo PBA, PCB‑REV, etc.). Medidas com multímetro: tensão na entrada (conector de alimentação) com o aparelho ligado, tensões nas trilhas/pinos próximos aos indutores e nos pinos visíveis da área circundante. Se possível, me diga consumo em ampères da fonte ao aplicar alimentação. Se houver outro board idêntico disponível, uma foto do mesmo CI instalado (para comparação de marca/numeração) ajuda muito. Testes iniciais sugeridos (seguindo segurança) Com a placa desligada, meça continuidade entre os pinos do footprint do CI e o terra da placa para identificar curto direto (use escala resistência). Se houver curto muito baixo, não alimente antes de verificar. Inspecione visualmente por trilhas queimadas, pads levantados ou pistas corroídas (nas fotos vejo resina e cola, limpe com álcool isopropílico para visualizar melhor). Ao ligar (se for fazer), limite corrente da fonte de bancada e observe sinais de aquecimento; meça tensões nos pontos chave (entrada da fonte, saída dos indutores e pinos expostos de outros reguladores próximos). Se um componente estiver muito aquecendo, desligue e meça continuidade e componentes passivos relacionados (diodos, indutores, resistores de shunt). Sobre a marcação do CI nas fotos Na foto ampliada há uma marcação que parece algo como "1CEMB" ou similar, mas está um pouco ambígua. Se conseguir uma macro ainda mais nítida, consigo comparar com códigos conhecidos e sugerir equivalentes. Se confirmar a marca/numeração do chip, eu posso buscar possíveis equivalentes ou alternativas compatíveis. Sem a marca legível, o caminho mais seguro costuma ser retirar o mesmo CI de uma placa sobressalente ou encomendar pela referência exata da placa. Atenção / segurança Tenha cuidado com capacitores eletrolíticos (podem estar carregados) e com fontes energizadas. Use limite de corrente na fonte de bancada e evite testes com fusível removido ou “bypassar” proteções. Próximo passo Se puder, poste aqui: 1) um close maior e legível da marca do CI (macro direto, boa iluminação) e 2) uma foto mostrando a serigrafia/identificação da placa (canto da placa com letras/números). Com isso eu tento identificar a função exata do CI e indicar equivalentes ou o esquema do circuito ao redor, e já deixo os passos para substituição segura. Mandou bem em trazer fotos — isso já ajuda bastante. Quando postar as macros e as medidas eu sigo aqui te orientando passo a passo. Abraço, EBRtec — na bancada junto com você.

Preciso do esquema elétrico dessa placa A minha está com um vi aquecendo

Oi, Nickolas — boa descrição e obrigado por trazer o modelo e a revisão da placa, isso já ajuda bastante na bancada. Resumo rápido do que entendi: Sony Vaio PCG-61315L com placa M971 rev 1.1 (1P-0106J00-6011). O botão power acende em verde por alguns segundos, o cooler às vezes gira mais rápido e a máquina desliga sem chegar a mostrar vídeo. Você já limpou/trocou memória e o problema persiste. O que ainda falta e é importante medir/postar Tensão do carregador (valor em V e marca/etiqueta do adaptador). Tensão no jack DC com multímetro (com bateria conectada e sem bateria). Presença/medição das rails principais: B+ (linha da bateria/12V), 5V e 3.3V/3V always/standby. Consumo na fonte assimétrica (corrente) durante a tentativa de ligar — ou pelo menos se há pico/queda brusca (ex.: fonte limitando). Se há algum bip do speaker/POST quando liga sem RAM, teste com RAM removida para detectar beep. Testou com bateria removida (só adaptador) e também com adaptador removido (só bateria)? Tentou conectar monitor externo para diferenciar problema de POST x tela? Fotos nítidas da placa (topo e verso), close em torno do conector DC, MOSFETs/DRMOS de entrada, CI charger, área do EC/SIO e do circuito de VR (reguladores). Link ou indicação do BoardView/Esquema usado, se tiver. Primeiros testes que eu faria (ordem sugerida) Desconectar bateria e ligar só com o carregador — observar LED, ventilador e medir tensão no jack e após os MOSFETs de entrada (com a placa energizada). Use limite de corrente na fonte de bancada se possível. Medir resistência (com placa desligada) nas rails 3V/5V principais para detectar curto direto. Verificar presença de 3V/5V always (pinos de standby) — se ausente, cerca o problema em alimentação/charger/EC. Testar ligar com apenas um pente de RAM (você já fez isso, ótimo) e com ambos removidos para ver se há POST beep — a ausência de RAM normalmente produz som em algumas boards. Observar se algum componente esquenta rápido durante a tentativa (uso de pulverização com ar comprimido para localizar aquecimento também ajuda, com cuidado). Reset do CMOS/EC: retirar a bateria CMOS por um minuto e testar novamente (sem gravar nada ainda). Atenção de bancada Se for injetar tensão/corrente, use limite de corrente baixo primeiro (ex.: 1–2 A) para não queimar componentes se houver curto. Ao medir com placa energizada, cuidado com polaridade, sondas e risco de curto com ponteiras — proteja trilhas e componentes vizinhos. Sobre BIOS / arquivos Encontrei alguns candidatos no acervo que parecem relacionados ao seu modelo/board. Valem a pena checar, mas não garanto compatibilidade 100% — confirme revisão do PCB e faça backup do dump original antes de qualquer gravação: BIOS SONY- Vaio PCG-61315L MBX-223 M971 rev 1.1 (RAR) BIOS SONY- Vaio PCG-61315L MBX-223 M971 (BIN) Se quiser tentar BIOS, confirme exatamente a revisão da placa e o tamanho do chip SPI; e faça um dump do chip atual antes de gravar qualquer arquivo. Próximos passos para você postar aqui Fotos (topo/verso + close DC/MOSFETs/EC/slot RAM). Medições: tensão do carregador, tensão no jack DC, presença/valores de 3V e 5V, e consumo inicial (mA ou observação da fonte limitando). Resultado dos testes sem bateria, com um pente de RAM, e com RAM totalmente removida (se obteve beep). Com esses dados a gente vai cercar o defeito com calma e diminuir as hipóteses (entrada DC/charger, SIO/EC, VRs, curto em rail de 3V/5V, BIOS corrompida, etc.). Se quiser, comece postando as fotos e as tensões do jack/DC e eu já te oriento o que medir a seguir. Vou ficar por aqui acompanhando — vamos dar um jeito nessa Vaio com carinho da bancada. 🙂 Sobre downloads: para baixar BIOS, esquemas, BoardViews, dumps, firmwares e arquivos técnicos do File Manager, é necessário ter Créditos EBR ou assinatura VIP ativa. Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP.

Apresentação aprovada, Rael. Com as informações de nível técnico, habilidades, foco em equipamentos, objetivo e um breve histórico, já podemos liberar seu acesso completo. Agora você pode abrir novos tópicos, buscar esquemas e interagir nas áreas corretas. Se precisar de ajuda com a JBL PartyBox ou quiser compartilhar mais detalhes sobre o problema, fique à vontade para postar. Boa bancada! — Maya Volt Moderadora da Comunidade

Olá, NickolasAug. Seja bem-vindo ao fórum. Esse comportamento intermitente do Sony Vaio PCG-61315L (placa M971 rev 1.1) é bem característico de falhas de inicialização ou instabilidade na placa-mãe, e você já fez um bom trabalho ao isolar a memória RAM como variável. Agora vamos organizar os próximos passos para cercar o defeito com mais precisão. Análise inicial do sintoma O LED power acende verde e logo apaga, sem vídeo e sem POST completo. Às vezes o cooler acelera, indicando que o processador está aquecendo, mas a máquina não conclui o boot. Você já testou memórias diferentes e o problema persiste, o que reduz bastante a chance de ser apenas RAM. O notebook ficou muito tempo parado e apresentava travamentos antes de parar de ligar, o que pode sugerir oxidação, solda trincada, BIOS corrompida ou falha de componente crítico. Próximos testes sugeridos Carregador e linha de entrada: Confirme a tensão do carregador (geralmente 19V) e meça a tensão no jack DC da placa. Verifique se há tensão estável na linha B+ (entrada principal da placa após os MOSFETs de entrada). Consumo na fonte assimétrica: Ao tentar ligar, meça o consumo em mA. Se estiver muito baixo (abaixo de 200 mA) ou subir rapidamente e depois cair, isso indica problema na sequência de start ou curto em alguma linha secundária. Tensões always: Meça 3V e 5V always (tensões que devem estar presentes mesmo com o notebook desligado, mas com carregador conectado). Se essas tensões estiverem ausentes ou instáveis, o problema pode estar no circuito de alimentação primário ou no SIO/EC. BIOS/EC: Como o notebook ficou parado e apresentava travamentos, existe a possibilidade de BIOS corrompida. Identifique o CI da BIOS (geralmente um chip SPI de 8 pinos, como W25Q64 ou similar) e faça um backup do dump atual antes de qualquer tentativa de regravação. Inspeção visual: Procure por solda trincada, especialmente ao redor do conector DC, do processador, da ponte norte/sul (se houver) e dos capacitores grandes. Notebooks que ficam parados podem desenvolver oxidação nas trilhas e contatos. Teste sem periféricos: Retire HD/SSD, bateria, módulos extras e tente ligar apenas com carregador e uma memória. Se o comportamento mudar, pode ser algum periférico causando conflito ou curto. Sobre BIOS Existe um arquivo candidato no acervo do EletrônicaBR para o seu modelo: BIOS SONY Vaio PCG-61315L MBX-223 M971 rev 1.1. Mas atenção: não grave BIOS sem antes confirmar que o problema está realmente na BIOS, fazer backup do dump original e verificar o tamanho/modelo do chip. Gravar BIOS incompatível ou sem diagnóstico pode agravar o defeito. Informações que ajudam bastante Tensão do carregador e tensão no jack DC. Consumo em mA ao tentar ligar (use fonte assimétrica com display). Presença e estabilidade das tensões 3V e 5V always. Fotos nítidas da placa, dos dois lados, especialmente da região do conector DC, MOSFETs de entrada e CI da BIOS. Resultado dos testes sem bateria, sem HD e com memória isolada. Identificação do CI da BIOS (modelo e tamanho do chip). Segurança Ao fazer medições com a placa energizada, tenha cuidado com curtos, polaridade e limite de corrente. Se for injetar tensão para localizar aquecimento, use corrente limitada e comece com valores baixos para não danificar a placa. Poste os resultados das medições e, se possível, as fotos da placa. Com esses dados, a comunidade consegue te ajudar com uma orientação bem mais redondinha. Sobre downloads: para baixar BIOS, esquemas, BoardViews, dumps, firmwares e arquivos técnicos do File Manager, é necessário ter Créditos EBR ou assinatura VIP ativa. Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP.

Olá, Rael. Obrigado por iniciar a apresentação. Já temos seu nome e a cidade de Alcântara, o que já ajuda bastante. Para liberar totalmente o acesso e facilitar a ajuda da comunidade, precisamos que você complete as informações restantes usando o modelo abaixo: Título: Seu Nome / Cidade / Estado ou Nome / País Descrição (responda às perguntas): 1. Qual seu nível técnico? Amador, Estudante, Técnico, Engenheiro ou Empresário. 2. Quais habilidades relacionadas à eletrônica ou informática você tem ou pretende adquirir? 3. Em quais tipos de equipamentos ou áreas você tem mais foco? (notebooks, celulares, TVs, redes, software, impressoras, som, automação, placas etc.) 4. Qual é seu principal objetivo ao entrar na comunidade? 5. Conte um pouco sobre você: experiência, profissão, curiosidades ou o que trouxe você até aqui. Com essas informações, sua apresentação será aprovada e você poderá participar ativamente, abrir tópicos e solicitar arquivos nas áreas corretas. Enquanto isso, já que mencionou a caixa JBL PartyBox, vale conferir se há algum componente queimado visivelmente e medir as tensões de alimentação antes de buscar o esquema. Quando tiver a apresentação completa, volte aqui para continuar a busca pelo esquema. — Maya Volt Moderadora da Comunidade

Sou rael tecinico em games Tenho um box de manutenção Em Alcantara E estou tentando concertar uma jbl paty xox que comprei queima da preciso de um esquema

Olá, Evelin. Entendo que você precise de um arquivo, mas antes de podermos ajudar com downloads é necessário que a apresentação esteja completa. Por favor, edite seu tópico (clicando nos três pontinhos …) e complete as informações solicitadas: Título: Seu Nome / Cidade / Estado (já ajustado acima). Descrição: responda às perguntas 1 a 5 listadas nas regras de apresentação. Com a apresentação finalizada, poderemos orientar sobre onde abrir o pedido de arquivo no fórum correto e, se necessário, indicar como adquirir a assinatura “Download 1” usando Créditos EBR. Enquanto isso, sinta‑se à vontade para compartilhar detalhes do equipamento e do arquivo que procura, assim a comunidade poderá ajudar de forma mais precisa. — Maya Volt Moderadora da Comunidade

eu apenas preciso baixar um arquivo, não serei tao sociavel

Oi, Nickolas. Seja bem-vindo ao fórum! Boa descrição e já com o código da placa M971 rev 1.1 — isso ajuda bastante. Esse sintoma de acender o LED do power, às vezes acelerar o cooler, não dar vídeo e desligar em ~30s normalmente aponta para problemas na sequência de start: 3V/5V always, EC/SIO, BIOS ou alguma linha principal com falha intermitente. Vamos cercar esse defeito com calma antes de trocar peça no escuro. Dados que faltam e que vão guiar o próximo passo Consumo na fonte assimétrica ao conectar 19V (standby) e ao apertar o power. Pico, patamar e se cai antes de desligar. Tensões na entrada: 19V no jack e após os MOSFETs de entrada (drain e source), e a tensão no gate deles. Presença das linhas 3V_ALW e 5V_ALW nas bobinas correspondentes logo em standby e depois do power. Informe valores das bobinas de 3V/5V e se alguma cai antes do desligamento. Sinal do botão power: há 3,3V no pino do botão em standby e ele vai a 0V ao pressionar? Teste com monitor externo (VGA/HDMI) só para descartar tela/flat, embora o desligar em 30s sugira algo mais básico. Aquecimentos anormais ao tentar ligar: PCH/CPU/chips de vídeo ou algum CI esquentando demais. Checks rápidos que você já pode fazer Clear CMOS/EC: remova bateria principal e a bateria CMOS, desconecte o carregador e mantenha o power pressionado por 30–60 s. Refaça o teste. Arranque mínimo: placa fora da carcaça, só com CPU, uma RAM testada, sem HDD/SSD, sem Wi‑Fi, sem teclado/touch. Isso elimina curto periférico. Entrada/B+: confirme 19V até a linha B+ e veja se ACOK/ACIN do charger sobe (se tiver como identificar o pino do CI carregador). Em muitos Vaios dessa família o defeito está nos MOSFETs de entrada ou no charger. 3V/5V always: se uma das duas faltar ou cair, parta para o CI regulador dessas linhas (TPS/RT/PU equivalente) e veja habilitações e PGOOD. BIOS/EC como hipótese Esses Vaio M971 às vezes travam por BIOS corrompida. Se as tensões primárias estiverem OK (19V, 3V e 5V estáveis) e o EC estiver reagindo ao botão, vale testar BIOS. Antes, identifique e nos diga o modelo do chip SPI (ex.: 25Q32, 25Q64) e faça backup do dump original. Há candidatos no nosso acervo que parecem casar com seu modelo/placa: BIOS SONY Vaio PCG-61315L MBX-223 M971 rev 1.1 – 1P-0106500-6011: https://eletronicabr.com/files/file/14525-bios_sony-_vaio_pcg-61315l_mbx-223_m971_rev_11_1p-0106500-6011_12642-eletronicabrcomrar/ BIOS SONY Vaio PCG-61315L MBX-223 M971: https://eletronicabr.com/files/file/14524-bios_sony-_vaio_pcg-61315l_mbx-223_m971_13696-eletronicabrcombin/ Confirme direitinho a revisão da placa (rev 1.1) e o tamanho do chip antes de gravar. Se o tamanho do arquivo não bater com o da sua SPI, não force. Observação rápida: para baixar arquivos técnicos no acervo, é necessário ter Créditos EBR ou assinatura VIP. Sobre créditos: https://eletronicabr.com/forums/topic/43118-sistema-de-cr%C3%A9ditos-do-eletr%C3%B4nicabr/ Segurança na bancada Ao medir placa energizada e ao injetar tensão, use limite de corrente adequado na fonte assimétrica e atenção à polaridade para não agravar o defeito. Se puder, traga na sequência: fotos nítidas dos dois lados da placa, leituras das bobinas principais, consumo em standby/start e a identificação do CI charger e do regulador 3V/5V. Com esses números a análise fica bem mais redondinha e a gente afunila rápido onde atacar. Estou aqui na bancada com você, vamos nessa. Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download.

Olá, Evelin. Obrigado por compartilhar um pouco da sua trajetória. Seu perfil já traz informações úteis: nível amador, foco em notebooks, TVs e celulares, e objetivo de aprender do zero. Isso já nos permite entender como a comunidade pode ajudar. Se quiser enriquecer ainda mais a apresentação, nas próximas edições você pode acrescentar: Uma breve descrição da sua cidade ou estado (já está indicado, mas reforçar ajuda). Algumas habilidades que já possui ou que pretende desenvolver (por exemplo, soldagem, programação de Arduino, diagnóstico de hardware). Um objetivo mais específico, como “conseguir reparar a placa‑mãe de notebooks” ou “aprender a atualizar BIOS com segurança”. Enquanto isso, sinta‑se à vontade para abrir tópicos com dúvidas técnicas, compartilhar suas gambiarras e ajudar outros membros. Lembre‑se de sempre descrever o equipamento, o sintoma e, se possível, fotos ou medições – isso agiliza o diagnóstico, como em uma bancada bem organizada. Boa prática: antes de aplicar qualquer solução, desconecte a energia e descarregue capacitores quando trabalhar com fontes ou placas. Se precisar de orientação específica ou de algum arquivo técnico, descreva o modelo exato do equipamento e o problema que está enfrentando. — Maya Volt Moderadora da Comunidade

Olá, sou uma amadora total, sem conhecimento técnico profissional ou coisas similantes, tenho 21 anos, apenas procurando soluções para resolver meus problemas, que é o caso deste momento, procurando atualização para cinebox optimo+. e coisas como melhorarias e gambiarras para poder solucionar está se tornando meu hiperfoco para a vida adulta. focada em conserto de notebook/computador, tvs, celulares. aprender do zero e aumenta o número de gambiarra boas que podem solucionar meu dia a dia. não tenho experiencia de vida, sou calma e rispida socialmente, apenas sei que gosto de curiar coisas e vou compartilha o forúm com meu namorado que está estudando eletrótecnica para contribuir com a aprendizagem dele.

Olá, NickolasAug! Seja bem-vindo ao fórum! Que bom que você já trouxe algumas informações e testes que fez, isso já ajuda bastante a gente a cercar esse defeito. Essa história de ligar, travar, depois parar de vez e o LED do power acender e apagar é bem característica de algumas falhas em notebooks. Pelo que você descreveu, o sintoma parece focar na inicialização e na parte lógica da placa, especialmente depois das atualizações. O fato de o cooler acelerar e depois desligar sem imagem, mesmo com testes de memória, nos dá algumas pistas importantes. Para conseguirmos te ajudar de forma mais redondinha, que tal a gente dar uma olhada em alguns detalhes a mais? Informações e testes que ajudariam muito: Modelo completo do notebook: Você mencionou PCG-61315L, mas seria legal confirmar se há alguma outra letra ou número no modelo completo, geralmente na etiqueta de baixo. Modelo/código da placa-mãe: Você já informou M971 main board REV:1.1 1P-0106J00-6011, que é ótimo! Tensão do carregador: Qual a tensão de saída do carregador original (ou o que você está usando)? Consumo na fonte assimétrica: Se tiver uma fonte assimétrica, qual o consumo da placa quando você tenta ligar? (Em standby, ao apertar o power e durante o desligamento automático). Essa informação vale ouro para a gente. Medições de tensões primárias: Com a placa na bancada, você consegue medir algumas tensões? Tensão no jack DC de entrada. Tensão logo após os MOSFETs de entrada (a famosa linha B+). Tensão nas bobinas de 3V e 5V Always (mesmo sem apertar o power, essas tensões devem estar presentes). Aquecimento: Algum componente esquenta de forma anormal (processador, chipset, SIO/EC) antes de desligar? Fotos da placa-mãe: Se puder, tire fotos nítidas da placa-mãe (frente e verso), focando na região do processador, chipset e onde os componentes esquentam. O problema de travar durante as atualizações e depois apresentar esse comportamento pode indicar desde uma corrupção de BIOS/EC até falha no chipset, processador ou alguma linha de alimentação que não está estável. Uma dica inicial: Como você já testou as memórias, vale a pena dar uma atenção especial à BIOS. Muitas vezes, problemas após atualizações ou travamentos podem corromper o firmware da BIOS/EC, causando exatamente esses sintomas de não dar vídeo e desligar. Se tiver como, fazer um backup da BIOS atual e tentar regravar com um arquivo conhecido e compatível seria um bom próximo passo. Olhando no nosso acervo, encontrei alguns arquivos de BIOS que parecem ser para o seu modelo de placa. Dá uma olhadinha neles, mas lembre-se de sempre fazer um backup da BIOS original antes de gravar e confirmar se o chip é compatível: BIOS SONY- Vaio PCG-61315L MBX-223 M971 rev 1.1 1P-0106500-6011 12642.rar BIOS SONY- Vaio PCG-61315L MBX-223 M971 13696.bin Para baixar arquivos técnicos, como BIOS e esquemas, você precisa ter Créditos EBR ou uma assinatura VIP ativa. Os Créditos são ganhos pela participação no fórum, e você pode saber mais detalhes aqui. Com mais esses detalhes, a gente consegue ir fechando o cerco nesse defeito! Aguardo suas novidades! 😊 Exceção: Apostilas, E-Books, Cursos, Dicas e Tutoriais de Eletrônica não exigem Créditos EBR nem VIP para download. Prefixo ajustado: atualizei o prefixo deste tópico para em análise. Mesmo assim, a responsabilidade de escolher e manter o prefixo correto continua sendo do usuário. Veja o guia: Prefixos - Saiba aqui como utilizar.

Olá, estou com o notebook de um cliente que estava MUITO tempo parado. Notei que vira e mexe o notebook travava totalmente (apenas conseguia desligar). Fiz a formatação, ele travou, desliguei e ele ligou normalmente. Logo depois, iniciei as atualizações do windows update, baixou as att's, desliguei e fui ligar novamente, porém, ele parou de ligar. O led do botão power só acendia em verde e logo depois apagava, tinha vezes que o cooler girava mais rápido (acredito que por conta da temperatura do processador) mas não chegava a dar imagem e desligava após uns 30 seg. Imaginei que poderia ser algum problema de memória ram, retirei ela e limpei, coloquei novamente, ligou mas logo em seguida da próxima vez que precisei desligar, aconteceu o mesmo problema. Retirei as duas memórias e coloquei uma minha que funcionava mas o problema persistiu. Segue informações da placa mãe M971 main board 6 LAYER REV:1.1 1P-0106J00-6011
