Tudo que amtc publicou

  1. Boas @newtechinfo Para "abrir" esse mosfet o sinal vem do botão de ON/OFF, então verifique se tem lá 3,3V e se está a funcionar. Depois dessa medição é que podemos continuar.... Abraço
  2. Pois... Conforme a pergunta respostas diferentes... Mas não dá para arriscar. Componente aboleto, achei aqui https://www.alojainfo.com.br/componentes-eletronico/intersil-isl88738hrtz Abraço
  3. Boas Não, o ISL95522HRZ e o ISL88738HRTZ não são compatíveis entre si. Embora ambos usem o mesmo encapsulamento (QFN-32) e sejam carregadores de bateria, eles possuem pinagens e arquiteturas internas distintas que impedem a substituição direta (swap) sem modificações na placa. Por que não são intercambiáveis? Arquitetura Diferente: O ISL95522HRZ é um carregador híbrido que pode ser configurado tanto como HPB (Hybrid Power Boost) quanto como NVDC, enquanto o ISL88738HRTZ é um carregador estritamente NVDC. Pinagem (Pinout): As funções dos pinos não coincidem. O ISL95522HRZ faz parte da família ISL95520/21/22, que mantém compatibilidade entre si, mas não com a série ISL8873x. Tensões de Operação: O ISL88738 é otimizado para sistemas com carregamento via USB-C e possui uma faixa de tensão de entrada que começa em 3.2V, enquanto o ISL95522 exige no mínimo 4.75V. O que você pode substituir? Se você tem um ISL95522HRZ , ele costuma ser compatível com outros da mesma série, como o ISL95520HRZ ou ISL95521HRZ, dependendo da configuração do firmware e do hardware da placa-mãe.O ISL88738HRTZ deve ser substituído apenas pelo mesmo componente ou versões especificadas pelo fabricante do notebook no esquema elétrico * Resultado da pesquisa ISL95522HRZ vs ISL88738HRTZ bem como dos datasheet
  4. Boas @Maru Verifique o NTMFS4C06N, é o mais parecido que encontrei. Pode comparar as especificações em: https://www.aosmd.com/res/datasheets/AON6576.pdf e https://www.onsemi.com/download/data-sheet/pdf/ntmfs4c06n-d.pdf a) Verifique o encapsulamento. Se servir tem no ML Abraço
  5. https://eletronicabr.com/forums/topic/165386-esquema-lg-50pa4500-ch-pb21a/
  6. Boas: - Controlador Les´s = QIS98AGN (penso que é igual ao OZ9998HDN, não testei) - Usado no Monitor Dell U2415
  7. Boas: Para resolver esse problema substituir circuito integrado pwm DAP018C. O circuito interno de reset / auto arranque ou de proteção não estão a trabalhar bem Veja tambèm https://eletronicabr.com/forums/topic/388153-fonte-chaveada-da-delta-edps-170bf-sem-os-24v-dc-de-saída/
  8. Boas: Poder pode, quando o inversor entra em funcionamento ao mesmo tempo que existe tensão na rede; teria de ter componentes queimados de certo, bem como anomalia no circuito de detecção de falha de rede e ainda no relé. Esperemos pelo modelo....
  9. Boas: - Não ligar ligar o Nobreak diretamente na rede, colocar algum em série. - Desligar a bateria e verificar se acontece o mesmo ou se aquece algum. - Verificar os Varistores no circuito de entrada e depois do rele. - Verificar condensador de filtragem entrada. Coloque alguns resultados.
  10. Esta é uma calculadora on-line para smd (rápida e fácil de usar) - Resistores - Indutores - Capacitores de cerâmica, filme ou tântalo de 3 dígitos - Resistores SMD de 3 dígitos, 4 dígitos, 10%, 5%, 2% e código de tolerância EIA-96 (E96) de 1%. https://kiloohm.info/eia96-resistor/
  11. Boas: Chegou a verificar o que @nagkiller colocou.... Devia. - Os resistores estão corretos. a) 51C = 33.2 kΩ b) 08B = 1.18 kΩ
  12. Visualizar Arquivo LG+29MN33D+Ch+LA31R.pdf Tipo: TV Marca: LG Modelo : 29MN33D / 29MN33D-PSP Documento: Manual Serviço (com esquemático) em PDF Uploader amtc Enviado 28/06/2025 Categoria TVs Plasma, LCD, Led e CRT
  13. 0 downloads

    Tipo: TV Marca: LG Modelo : 29MN33D / 29MN33D-PSP Documento: Manual Serviço (com esquemático) em PDF

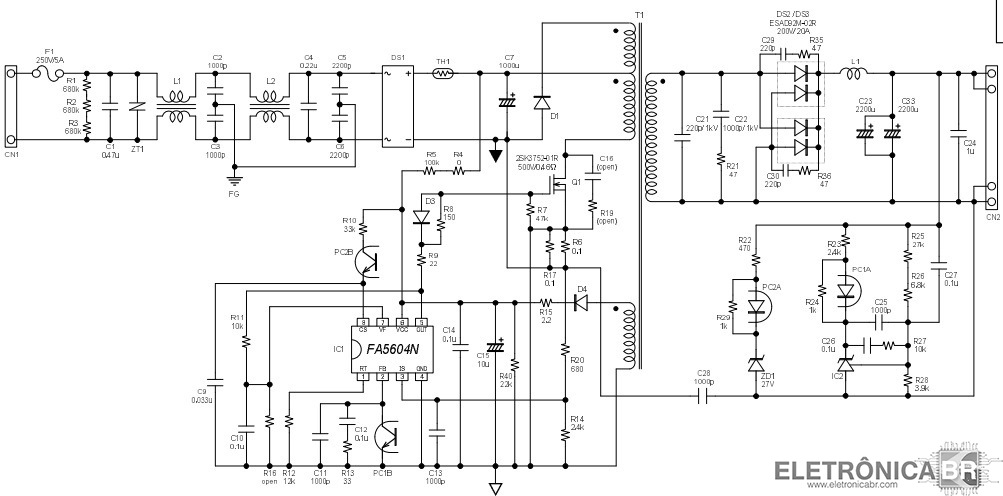

  14. Boas: As tensões estão corretas pois mão estando a funcionar são essas (com excepção do pino de alimentação) - Verifique fuga e substitua o capacitor C12 (do esquema em cima) 0,1uf cerâmico. - Substitua o electrolítico C1 (mantenha o valor) - Verifique a linha (se tiver) de D5 e R15 - Substitua C19 ou adicione em paralelo um outro mais baixo.
  15. - Se Enrolar a folha sobrepondo as imagens impressas (HP, etc) de repetição, será o diâmetro do rolo. - Verificar
  16. Visualizar Arquivo samsung-xpress-sl-m202x-series-c.pdf - Manual de serviço - Em PDF - Samsung Xpress M202x series M2020 / M2020W / M2022 / M2022W - HP M120w Uploader amtc Enviado 27/06/2025 Categoria Impressoras
  17. 2 downloads

    - Manual de serviço - Em PDF - Samsung Xpress M202x series M2020 / M2020W / M2022 / M2022W - HP M120w
  18. Boas: 1- Limpar ou substituir o tranfer roller (rolo de transferência) vida uitl +/- 30.000 (responsável por fantasma etc). 2- Limpar contactos de alta voltagem.
  19. Boas. - Somente com esse sintoma e sem mais dados pode ser muita coisa, mesmo. - Fonte de alimentação a) Capacitores b) Curto circuito c) Barra de Leds d) Circuito de alimentação dos leds - Placa digital + Placa Tcom + Display (curtos, capacitores, Firmware, ......) Começar por um ponto e colocar aqui os testes..... boa sorte
  20. Boas. - Se for um UC3845 que está no circuito só funciona acima de 8,4V (desliga se a tensão for abaixo de 7.6V e só volta a funcionar quando a tensão atinge novamente 8.4V), por isso terá de ter sempre uma tensão acima até a sua tensão máxima de 30V. - Não deve retirar o IC com o FET no circuito. A tensão encontrada está correcta pois no pino 7 existe um divisor de tensão e a corrente é muito baixa, que cai para a tensão de alimentação quando coloca o IC. Ou o IC não é confiável (se estiver a consumir mais que o devido essa tensão não sobe). Se estiver a oscilar entre 7 e 8V vem de alguma (pino 1 ou 3). Isto tudo se substitui o capacitor que vai ao pino 7 e do pino 3.....
  21. - Placa lógica dá esse erro. - O motor do laser não tem uma rotação constante e o sensor detecta e dá erro - Por isso imprime uma vez ou outra.
  22. Boas: - Verifique o circuito de carga (R3) - Se tiver R3 queimado, verifique antes de substituir os transistores e díodos.
  23. Boas: Antes de começar a verificar a parte electrónica veja atolamento de papel e sensores presos, tapados, etc Qualquer problema mecânico fica assim..........
