  1. Agora não consigo acessar mas fiz o upload do boardview:
  2. Boardview ASUS P8H61-M LX2 REV 1.01 Visualizar Arquivo boardview asus Uploader Daniel Lee Enviado 23-04-2020 Categoria Asus
  3. 8 downloads

    boardview asus
  4. sim, desculpe não tinha lido direito. Geralmente esses da linha do vcore são de 2,5v
  5. Boa noite. Antes de mais nada, qual seria o motivo para substituir os capacitores? Pode ser solda bga também.
  6. Você salvou a bios original? ? Se salvou tente regravar com ela.
  7. Só a título de informação, o ME não deve ser feito sem antes colocar a placa no forno para desumidificar, e colocar no forno eu digo a cerca de 80 graus, não é pra torrar a placa, caso contrário pode dilatar a pcb. Outra coisa, antes de jogar calor na placa tem que medir todos os sinais como powerok, RAS, CAS, WE, VrefDDR, VccDDR, pcirst#, pltrst#, circuito RTC...
  8. Existem capacitores de vários tipos, esses pequenos retangulares são do tipo cerâmico, a capacitância deles varia com o tamanho então no geral é só pegar um igual.
  9. o circuito vcore se verifica no pwm principal, as outras tensões tem que ver no esquema porque cada placa é diferente.
  10. Principais sinais e tensões: RAM ras# cas# we# cke0, cke1 serial clock serial data VDD_SPD: 3V vtt ddr 0,75v vcc ddr 1,5v Circuito Vcore: pwm enable <----- verifique esse sinal já que seu processador não esquenta LGATE UGATE vcore outros sinais: cpu_reset# 1,2v plt_reset# 1,2v Bios chip select VCC 3,3v gerador de clock: cristal de 14mhz oscilando vcc_clock 3v medir saídas de clock do gerador Outra coisa, capacitor só explode se for eletrolítico e tem que esquentar muito pra isso acontecer, geralmente eu tiro o ci de bios com o ferro de solda, se não tiver espaço pode aquecer por baixo.
  11. Estava fazendo algumas medições nas linhas de alimentação do ci gerador de clock e quando encostei a ponteira do multimetro em um transistor a placa emitiu dois bips e deu vídeo, cheguei a conclusão de que era solda fria, vou estanhar alguns componentes nessa linha mas acredito que está resolvido. Só a título de curiosidade, após ter dado vídeo o ci da bios continua sem tensão no pino 6, acho que esse pino só vai ser habilitado quando a eeprom estiver sendo gravada, tem que ser estudado mais a fundo. Agradeço a ajuda.
  12. Mosfet é um pouco complicado de remover, eu lembro que no começo também não conseguia. Treine bastante em sucatas, cada estação é diferente mas no caso da minha eu deixo em 370ºC e vazão de ar no 6 (ela vai até o 7), aplico fluxo (não sei qual você tem mas não use aqueles fluxos de R$5, até um amtech chinês é mil vezes melhor) e vou fazendo movimentos circulares até ele se soltar. Você também pode estanhar os terminais do componente com o ferro de solda porque assim ela vai entrar em fusão mais rápido e não estressa tanto o componente e nem a pcb, depois que aprendi a técnica não preciso mais disso mas era o que eu fazia.
  13. Essa placa chegou com uma fita isolante cobrindo cobrindo a porta LAN, não achei nada de errado com o CI de rede mas só para testes removi ele também. Pino 1 da bios possui 3,35v. Detalhe, todos os pinos tem 3,3v exceto gnd e o pino 6 que é o clock, deveria ter algo ali né? Já tentei ME na PN amigo, vou analisar melhor as tensões dela e volto com os resultados.
  14. Olá, estou me batendo com essa placa aqui já faz uns dias que liga mas não gera imagem. Histórico da placa: não bipava sem memória, faltava tensão de spd no pino 236 dos slots devido a uma trilha rompida, restaurei a trilha e agora tenho 3v, a placa voltou a bipar quando está sem memória porém nada de vídeo. Havia um regulador de tensão VTT suspeito (U10), a função dele é pegar o VCC_DIMM de 1,5v e transformar em 0,75v porém ele estava mandando 3v na saída e achei que isso teria queimado minha memória, troquei ele e agora está funcionando corretamente, a memória está ok. Já regravei umas 4 bios com 2 chips diferentes e troquei o processador. Algumas medições que fiz até agora: sinais ras# cas# we# ok (consigo ver os pulsos com o osciloscópio) ddr clock ok ddr data ok CKE0 e CKE1 ok VDD_SPD: 3V vtt ddr 0,75V VCC_DIMM 1,5v pilha da cmos: 3v vcore 1,3v cpu reset#: 1,28v pci reset#: 3v ponte sul: 1,5v ponte norte: 1,2v bios: 3,3v sinais chip select, data e clock possuem onda quadrada cristais de 32k e 14mhz ok Testei com placa de vídeo off board e não obtive resultados, a placa mãe não emite bips a não ser que esteja sem memória ram. Qualquer ajuda é bem-vinda.

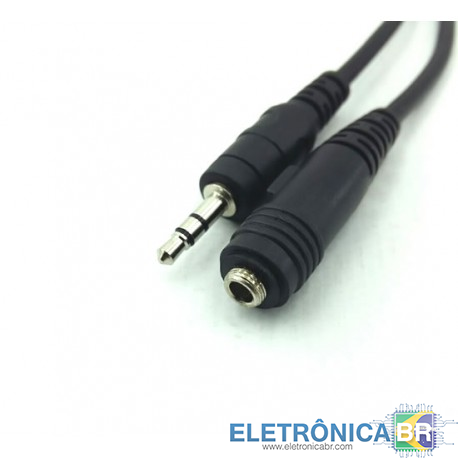

  15. Posso estar enganado mas parece muito com o p2 comum, só tem essa parte plástica para desativar o microfone e tornar o uso exclusivo do xbox. Acredito que um extensor p2 comum serviria.
  16. Tem todas as tensões? vcore, vddr, pch, spi, lvds, clock do gerador de frequência? Chegou a testar alguma coisa?
  17. BoardView ASRock A320M-HDV Rev:1.04 Visualizar Arquivo BoardView ASRock A320M-HDV Rev:1.04 Uploader Daniel Lee Enviado 25-01-2020 Categoria Diversos
  18. 53 downloads

    BoardView ASRock A320M-HDV Rev:1.04
  19. Esquema ASRock A55M-HVS Rev 1.03 Visualizar Arquivo esquema asrock a55m-hvs Uploader Daniel Lee Enviado 12-01-2020 Categoria Diversos
  20. 14 downloads

    esquema asrock a55m-hvs
  21. Visualizar Arquivo Esquema MSI B350 GAMING PRO CARBON MS-7B00 Rev 1.1 esquema msi b350 Uploader Daniel Lee Enviado 12-01-2020 Categoria Msi
  22. 7 downloads

    esquema msi b350
  23. Visualizar Arquivo Gigabyte GeForce GTX 760 GV-N760OC-2GD (P2002 2GB GDDR5, 256b, 64Mx32) Rev 2.0 Esquema placa de vídeo Gigabyte GeForce GTX 760 GV-N760OC-2GD Rev 2.0 modelo Windforce triplo fan Uploader Daniel Lee Enviado 12-01-2020 Categoria Gigabyte
  24. 15 downloads

    Esquema placa de vídeo Gigabyte GeForce GTX 760 GV-N760OC-2GD Rev 2.0 modelo Windforce triplo fan
