Mostrando resultados para as tags ''multímetro''.
Foram encontrados 47 registros
-
dúvida Multímetro minipa Et-1400 posição das laminas
James Nasa postou um tópico em Ferramentas para eletrônica
alguém teria a foto da posição das laminas da chave seletora do multímetro minipa ET1400 -
Boa noite amigos. Tenho um multímetro Aneng auto range 619A que teve o resistor R5 do seu circuito carbonizado durante uma medição de AC e preciso substituí-lo, mas não é possível identificá-lo, por isto venho aqui solicitar a quem tiver este mesmo multímetro a gentileza de me informar o valor do referido resistor. Esgotei todos os meios de pesquisa para descobrir o valor deste resistor, de modo que a minha última esperança é de que algum colega deste fórum tenha este modelo em mãos pra me ajudar.
-
dúvida ANENG 622B problema com multímetro ao medir em ohms
Elio Borges postou um tópico em Eletrônica em Geral
Tenho um multimetro ANENG 622B Quando vou medir um SMD resistor de 47 ohms ele bipa e dá- me o valor de 9.6 ohms. Se eu encostar as duas pontas de prova dá-me o valor de 220.4 como na imagem abaixo. Qual será o defeito e se tem solução de recuperação?
-
Senhores, boa tarde. Sou novato no fórum e gostaria de adquirir o esquema elétrico do minipa ET-2042D. Identifiquei um trecho da placa com componente estourado. Aparentemente um capacitor smd. Poderiam ajudar? Preciso de um joinha básico para obter créditos de download. Outra questão... Poderiam me dar uma dica sobre alguma proteção para inversão de polaridade da bateria?
-
- 3 comentários
- 1 análise
-
- 7
-
-
-
- iniciante
- eletrônica
- (mais 6)
-
MANUAL DO MULTÍMETRO VC99 TRADUZIDO Visualizar Arquivo ESTE É UM MANUAL DO MULTÍMETRO VC99 TRADUZIDO POR MIM VIA GOOGLE TRADUTOR PARA PORTUGÊS BR COM BASTANTE CAUTELA E AS DEVIDAS ADEQUAÇÕES, COM ISSO, CREIO QUE MUITOS TÉCNICOS (AS) TERÃO INTERESSE NO ARQUIVO, POIS, AO COMPRÁ-LO, COMO FOI O MEU CASO, O MANUAL É EXCLUSIVAMENTE EM INGLÊS. Uploader bmarcio37 Enviado 12/09/2024 Categoria Equipamentos para eletrônica
-
esquema MANUAL DO MULTÍMETRO VC99 TRADUZIDO
bmarcio37 postou um arquivo em Equipamentos para eletrônica
-
dúvida multímetro analógico minipa ET 2022b com escala x1 queimada
Anderson harpa postou um tópico em Identificação e Equivalência de Componentes
Boa tarde. Estou com este multímetro analógico com a escala x1 queimada e tem dois resistores com problema e não dá pra ver direito o valor do componente. Se alguém puder disponibilizar o esquema elétrico. Obrigado. -
5 downloads
O multímetro analógico também conhecido como multiteste analógico, é um instrumento indispensável para quem deseja realizar experimentos no segmento da eletroeletrônica. Com este instrumento de medição podemos comprovar as três grandezas da lei de OHM, como medir a tensão elétrica, a corrente elétrica, a resistência elétrica e ainda testar diversos componentes eletrônicos como resistores, capacitores, diodos, transformadores, leds, transistores e outros. -
APOSTILA MULTÍMETRO ANALÓGICO Visualizar Arquivo O multímetro analógico também conhecido como multiteste analógico, é um instrumento indispensável para quem deseja realizar experimentos no segmento da eletroeletrônica. Com este instrumento de medição podemos comprovar as três grandezas da lei de OHM, como medir a tensão elétrica, a corrente elétrica, a resistência elétrica e ainda testar diversos componentes eletrônicos como resistores, capacitores, diodos, transformadores, leds, transistores e outros. Uploader Raphael Barros Enviado 12/06/2024 Categoria Eletrônica
-
esquema Diagrama multímetro MINIPA ET-3021C
Emmanuel Avancini postou um tópico em Gerenciador de arquivos
Diagrama multímetro MINIPA ET-3021C Este diagrama foi levantado manualmente por mim diretamente do multímetro MINIPA ET-3021C, com o intuito de auxiliar os amigos em caso seja necessário manutenção do mesmo, este diagrama carece de verificação se há alguma divergência com o circuito e as anotações que no desenho constam. Não há formatação padrão no desenho em questão. As anotações são referentes aos componentes que encontrei no meu equipamento. Uploader Emmanuel Avancini Enviado 12/06/2024 Categoria Diversos PLACA - Lado componentes PLACA - Lado contatos CHAVE SELETORA - Seta vermelha aponta indicador da posição selecionada DIODOS - Proteção do galvanômetro DIODOS - Proteção escala de corrente PTC - Proteção escala resistência TRANSISTOR - Transistor escala resistência x100 DIODOS - Retificadores escala CA VARISTOR - Proteção escala teste de baterias VARISTOR - Proteção escala resistência
-
0 downloads
Este diagrama foi levantado manualmente por mim diretamente do multímetro MINIPA ET-3021C, com o intuito de auxiliar os amigos em caso seja necessário manutenção do mesmo, este diagrama carece de verificação se há alguma divergência com o circuito e as anotações que no desenho constam. Não há formatação padrão no desenho em questão. As anotações são referentes aos componentes que encontrei no meu equipamento. -
soft Projeto de Multímetro Digital com PIC16F688
Herbert Lopes postou um tópico em Gerenciador de arquivos
Projeto de Multímetro Digital com PIC16F688 View File Tradução, inserções e adaptações para projeto de voltímetro digital utilizando microconfrolador PIC 16F688, de autoria do Sr. Rajendra Bhatt em 2010. Submitter Herbert Lopes Submitted 04/01/2024 Category Electronics -
-
dúvida Multímetro - Sugestões Eletronica de bancada
Leandro Fachinelli postou um tópico em Ferramentas para eletrônica
Pessoal, estou querendo trocar de multímetro e gostaria de opinião sobre algum que tenha um bom custo benefício. De preferencia True RMS, que tenha capacimetro e principalmente leitura rápida mto obrigado- 2 respostas
-
- 1
-
-
- multimetro
- multímetro
- (mais 3)
-

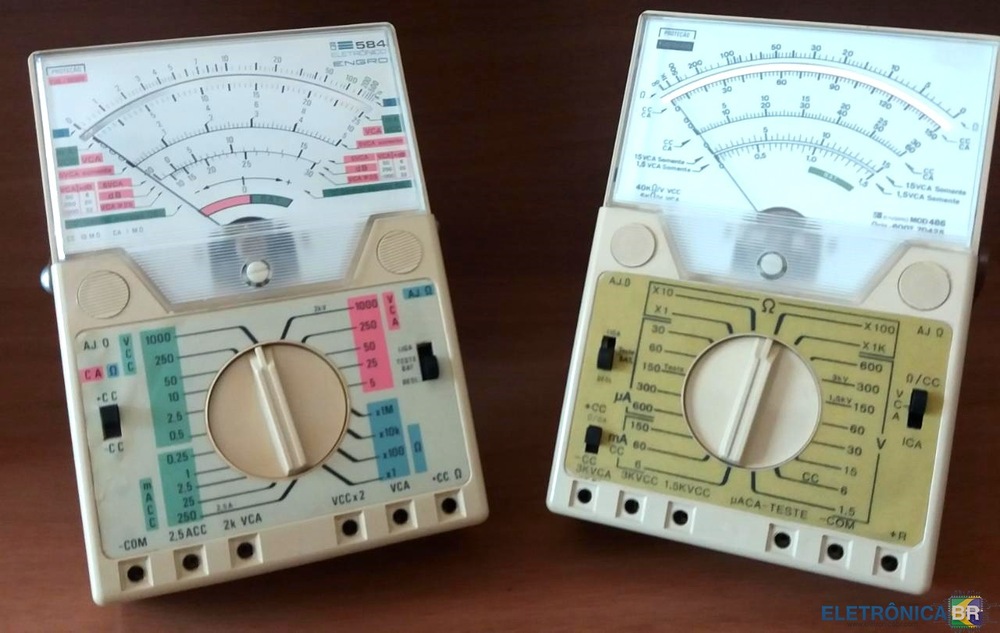

tutorial Multímetro ENGRO 584 - Diagrama completo esquema do manual e curiosidades
barijan postou um tópico em Eletrônica em Geral
Olá amigos! Decidi redesenhar e publicar o diagrama completo do Engro 584 por estar farto de ver gente VENDENDO esse esquema. Se ainda fosse impresso e de boa qualidade, dá até para entender. Mas são arquivos escaneados, com péssima qualidade e praticamente ilegíveis. Mesmo assim cobram preços absurdos. Mesmo o esquema original, que vem no manual, é horrível. Então resolvi acabar com o problema de uma vez por todas. Redesenhei o esquema seguindo praticamente o mesmo layout do original, que na minha opinião não é dos melhores, apenas aceitável. Apenas desloquei uma ou outra conexão para maior clareza. Segue em anexo as versões JPG e PNG. O Engro 584 é um multímetro eletrônico que era fabricado no Brasil nos anos 80, com altíssima impedância de entrada, enorme sensibilidade e faixas amplas. Para se ter uma ideia, a escala de ohms permite medir resistências de até 1 gigaohm. Apesar de excelente para os padrões da época, possui algumas soluções técnicas que seriam inaceitáveis nos dias de hoje. Por exemplo, a escala de Ohms x1 não é protegida pelo fusível (literalmente o contorna). Certamente fizeram isso porque o fusível afetava a sensível escala x1 que mede a partir de 200 miliohms e os péssimos fusíveis de vidro usados no aparelho, somados ao tipo de suporte, passavam fácil dos 500 miliohms, o que obrigaria a constantes reajustes do ponto zero do aparelho. Outro ponto negativo é que as medidas de volts em AC possuem uma entrada separada, obrigando a ficar mudando a ponta de prova de conector. Além disso as escalas AC possuem uma enorme capacitância em seu filtro. Isso até garantia maior precisão mas, como efeito colateral, após a medição a agulha voltava muito lentamente, demorando vários segundos para voltar ao zero. Um incômodo quando você tem que medir rapidamente vários pontos, ou deseja visualizar a variação de tensão em tempo real. Felizmente nas escalas DC não havia esse problema. O aparelho possui duas placas de circuito impresso e os conectores entre elas costumam apresentar mau contato com o tempo, exigindo recuperação ou substituição. Os contatos dos seletores também costumam se desgastar ou oxidar, além de acumular detritos. Para concluir a lista de "problemas", em muitos modelos os mancais do galvanômetro eram fixados em um chassi de plástico que pode se deformar com o tempo, prejudicando o livre movimento da agulha por toda escala. O mais afetado era o mancal traseiro, pois era fixado através de um único "braço" de plástico, absurdo. Se fossem dois, como no mancal frontal, seria muito mais estável. Fora esses detalhes é um ótimo aparelho, um marco da indústria nacional da época e obrigatório para qualquer colecionador se conseguir colocar as mãos em um que esteja em boas condições. O Engro 584 possuia um irmão menor e mais barato, o Engro 484, que não era eletrônico e possuía alguns diferentes recursos. Curiosamente a Engro produziu mais dois excelentes modelos nessa linha, mas que praticamente não foram disponibilizados ao público, por isso pouco conhecidos. Era o Engro 486 que existia na versão passiva (não eletrônica) e ativa (com o mesmo circuito amplificador do 584). Eu mesmo possuo um raríssimo exemplar desse último, muito bem conservado. Esses aparelhos foram feitos sob medida para a Xerox do Brasil, tinham um visual mais sóbrio e possuíam um padrão de qualidade muito acima do que os 484 e 584. Por exemplo, o galvanômetro tinha chassi de metal e era bem melhor construído, portanto mais preciso. Para tal eles foram rebatizados como XEROX 600T-70425 mas mantendo a indicação ENGRO MOD 486 no mostrador. Segue nos anexos uma foto do 584 ao lado de seu primo 486. A versão eletrônica do Engro 486 possuía vários recusos exclusivos, com por exemplo, diversas escalas de microamperes em CC e CA, e no outro extremo podia medir até 3kV também em CC e CA. Em contrapartida as escalas de Ohms eram mais limitadas, indo até x1k apenas, medindo no máximo até 1 megaohm. Além disso o circuito possuía muito mais dispositivos de proteção, que incluíam spark-gaps e vários diodos zener estrategicamente colocados ao longo de seus circuitos. Ele até possuía, sob os knobs dos potenciômetros, mancais duplos de latão para torná-los muito mais manuseáveis. Não enroscavam como nos outros modelos da Engro. Mas o melhor de tudo é que não era necessário mudar de conector para alternar entre CC e CA, bastava selecionar a função desejada nos seletores, acabando com o maior incômodo do 584. Possuia também um curioso conector de "TESTE" que, dependendo da medição apresentada, permitia diagnosticar se algum dos diodos internos de proteção havia sido danificado por uma eventual sobrecarga e que portanto teria que ser substituído. Apesar de ser eletrônico ele possuía uma impedância de entrada de "apenas" 40kohm/V para DC e 5kohm/V para AC, bem abaixo do 584, mas mesmo assim muito melhor do que muitos aparelhos da época. Mas isso não afetava muito a sensibilidade do aparelho, principalmente nas escalas de microamperes, pois o galvanômetro não era acionado diretamente pelas correntes de entrada, mas sim pelo amplificador operacional do circuito amplificador. Certamente o 486 foi feito sob medida para os técnicos de campo que faziam a manutenção de máquinas copiadoras da Xerox, possuindo assim todas as faixas necessárias para efetuar todos os trouble-shootings desses equipamentos.
-
dúvida Medição de Mosfets no multímetro digital divergências
isaelf postou um tópico em Eletrônica em Geral
Estou usando um multímetro digital para tesar mosfets, vamos supor que eu tenha 4 mosfet's IRF3306. Suponha que eu teste os 4. O primeiro ao ser chaveado apresenta leitura de 0,020V no multímetro. O segundo apresenta leitura de 0,157V. O terceiro apresenta leitura de 0,300V. O quarto apresenta leitura de 0,400V. As dúvidas que eu tenho: Por qual motivo existe essa divergência de valores, visto que o lote é o mesmo? Todos podem ser considerados bons, mesmo com essa divergência? Seria seguro usar esses mosfet's em um inversor, mesmo que apresentem esses valores divergentes entre eles? -
esquema Multímetro analógico Engro Mod. 462
Emmanuel Avancini postou um tópico em Gerenciador de arquivos
Multímetro analógico Engro Mod. 462 Visualizar Arquivo Esquema eletrônico do multímetro analógico Engro mod. 462. Uploader Emmanuel Avancini Enviado 11-09-2021 Categoria Equipamentos para eletrônica -
Estava usando normalmente mas ele desligou de uma hora pra outra achei que poderia ser bateria fraca mas quando coloquei pra carregar a luz laranja não acendeu, aí tentei ligar ele e ligou, bateria em 30% mas não carrega e nem liga conectado somente com carregador, já desmontei e testei o que sei e nada ruim, alguém não tem esquema elétrico dele? Ou uma dica que possa me ajudar? -
Estou procurando um Multímetro Minipa ET-3021A (pode ser 3021 normal) com o galvanômetro funcionando, o resto não importa o estado, preciso apenas do galvanômetro funcionando. Sei que pode ser meio difícil achar um desse, mas não custa tentar. contato: andrefleao@gmail.com Grato.
-
Gostaria de obter o esquema do multimetro Minipa modelo 2042d, não está medindo resitência, tensão AC, e capacitância.
-

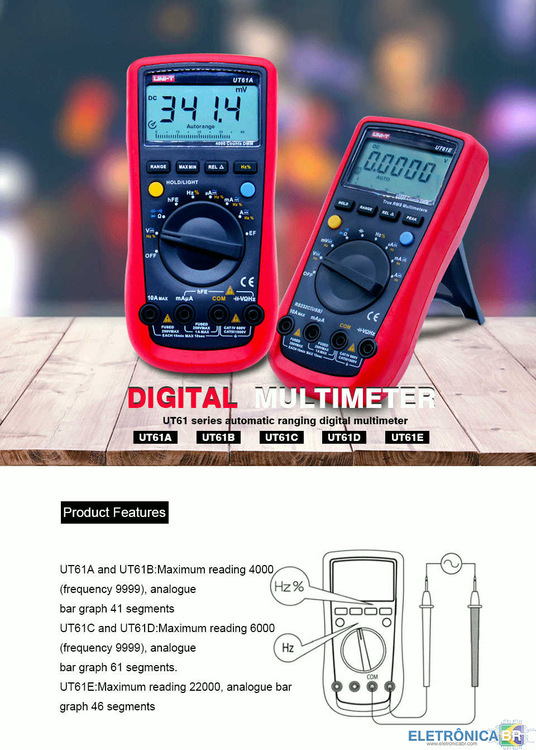

dúvida UNI-T Multímetro digital ut61e - apita na escala de diodo
SystSoftPcCelTv postou um tópico em Ferramentas para eletrônica
Olá ! - Adquirir recentemente este modelo de multimetro digital ut61e da unit e, como não conheço o aparelho e nem estou acostumado com o sinal de bipe presente na escala de diodo resolvi abrir este tópico para saber se este modelo é assim mesmo. Ou pode ser um defeito. Como estou acostumado com o sinal sonoro de bipe na escala de continuidade ...na escala de diodo pra mim em novidade. Essa é a minha duvida. Quem tem este multimetro provavelmente saberá me esclarecer. m. obrigado!
-
Boa noite, alguém tem o esquema elétrico do multímetro ET-2042C
-
dúvida Multímetro Digital ICEL MD-6110 escala 200 Ohms com erro
AntonioMedeiros postou um tópico em Ferramentas para eletrônica
Olá! Estou com problema com multímetro digital ICEL MD 6110 antigo na escala de 200MΩ o valor do mostrador fica variando em uma escala crescente até 31,1 e sobe gradativamente 35.0, e quanto fecho as ponteiras do multímetro a escala indica 01.0 a demais escalas fica com o numero 1. Se alguém puder me ajudar agradeço. Já realizei uma limpeza nos contatos e terminais havia algumas soldas frias e trincadas realizei o reparo mas não retorno ao normal. -
dúvida lamina da chave seletora de multímetro Hikari 2090
FábioJSilva86 postou um tópico em Eletrônica em Geral
Alguém poderia ajudar onde encontrar lâminas da chave seletora de multímetro?
