Amplificador ONEAL OP-3600 ESQUENTANDO AS SAÍDAS Um dos canais esquentava muito. O som não estava distorcido. O cliente reclamava que o amplificador parava de funcionar. Liguei e fiz uns testes: O amplificador funcionava normalmente sem dar distorção nos dois canais. Porém, alguns minutos ligado e o dissipador do canal direito esquentava muito e nem dava pra tocar. Este amplificador tem dois pares de 2SC5200 e 2SA1943 medi a tensão de bias, sem sinal(na junção entre os resistores de0,33R de carga de saídas) que dava 0,003VDC. Comparando com os valores de tensão do outro canal bom. Fiquei com a pulga atrás da orelha. Não tem como regular a corrente de repouso porque é fixa, aí pensei puxa! Pepino!!! Desmontei tirando o dissipador soltando as soldas dos transístores de saída, depois tirei os transistores pra testar e comparei as medições com outros novos e não havia alteração, estava mais ou menos iguais. Mesmo assim, troquei o par de transistores. Verifiquei se estava tudo certo e as soldas. Liguei então e medi as tensões novamente e estava igual sem alteração. Pra minha surpresa o problema foi resolvido! Eu achei que poderia ver alguma alteração nas medições dos transístores de saída, mas não. Já não esquentava tanto. Deixei em teste dois dias e ficou realmente perfeito!

Boa tarde! Estou com um nobreak TS SHARA, modelo UPS SOHO II, placa TS-72 UPSMP-09 Rev. 01 0907. Ele não funciona mais só na bateria - que, carregada, chega a 10v. Ligado na rede elétrica ele de vez em quando desliga - e nas suas saídas sai algo em torno de 15v. Nesse caso, a troca da bateria poderia resolver o problema?

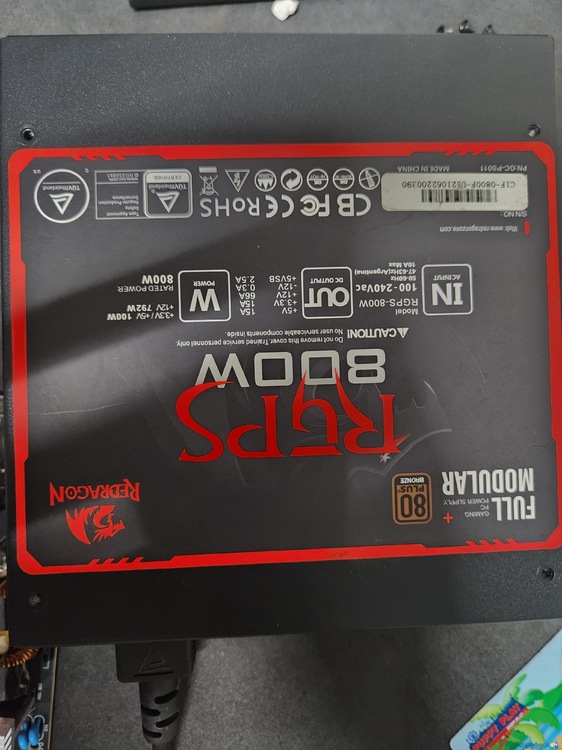

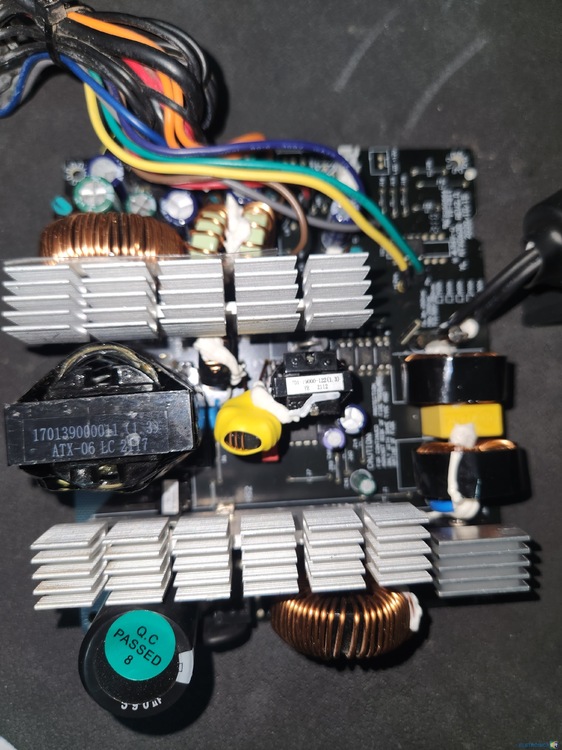

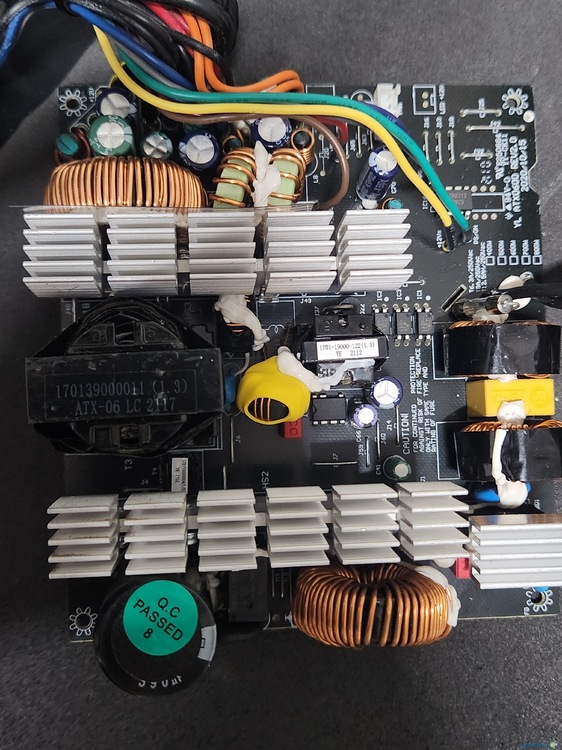

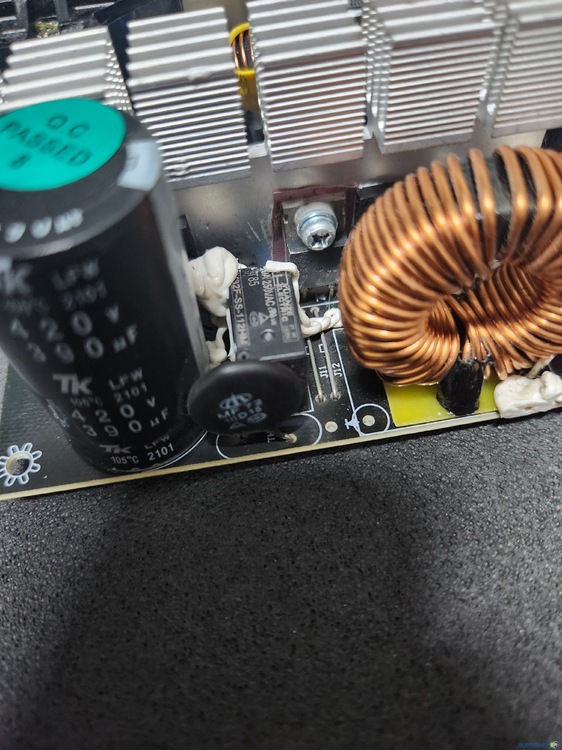

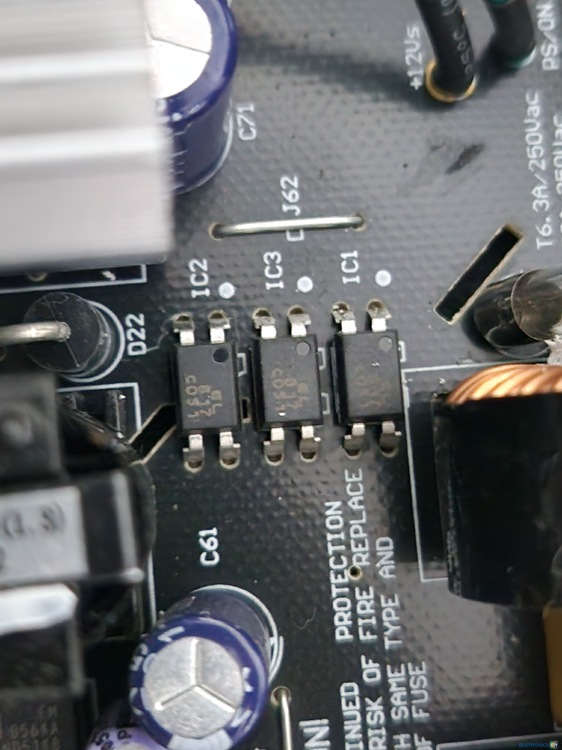

Boa noite ! Pessoal, estou com uma problema sinistro aqui, e antes de sair trocando componentes , estou tentando resolver o problema dessa fonte mencionada uma Red Dragon Full Modular de 800W , a qual sofreu um surto de tensão / corrente (raio) e parou de funcionar. Inicialmente identifiquei o fusivel de porcelana de 10A/250V que rompeu, foi substituido mas mesmo assim não funciona, troquei por um igual porém de vidro ,mas não funcionou. Realizando testes, verifiquei que ao ligar na placa mae, posterior a troca de fusivel , um relé da placa "atraca" a placa mãe indica que tem uma fonte conectada e em Standby , mas n~]ao inicia. Já testei com o curto no PS-ON também. As medições feitas no conector: STANDBY = 0 ( Estranho que ao conectar na placa mae ele acende o led) PWR ok = 0.04 PS_ON = 0 - Medi o PWM GR8313 e no pino 1 e 2 deu 0V e no pino 7 e 8 deu 5.63V nos pinos 6 e 5 deveriam ser as saidas 5v e 3.3v , mas deram zerados. - Medi os foto acopladores e nos pinos 1 e 2 , deu resistência, entendi que estão ok , os 3 foto acopladores, só não retirei pra medir a saida do coletor/emissor Estou em dúvida do funcionamento do termistor que está proximo do relé , medi ele e um determinado momento deu resistência em outro não... mas como a fonte não liga, ele não esquenta então nao acredito q seja o problema. Vi em alguns posts aqui, que poderia tentar um curto no pwm , ativando o PowerGood, mas não sei como fazer e se fazendo posso prejudicar algo, mas seria bom pra testar. Detalhe 1 = Essa fonte sofreu um surto (tempestade de raios) na época outros itens queimaram, como Televisores,roteadores,etc... Detalhe 2 = Não tenho osciloscópio Detalhe 3 = To em dúvida se compro outro GR8313 pra substituir. Agradeço toda ajuda. Obrigado.

Tenho um Sony LBT A20 que só funciona a saída de som R, sai som do pré amplificador tanto na R como no L, o relé das saídas não está armando e na entrada dele só tem som na saída R. Alguém tem o esquema completo para me fornecer?

Este note entrou para conserto sem apresentar vídeo, e devido a arquitetura antiga da placa, após análise básica de outros pontos críticos, foi feito ME que restaurou provisoriamente o vídeo, o reballing do north bridge foi a solução para o problema de não apresentar vídeo Era visível que uma das esferas numa das bordas do chip tinha óxido de estanho cobrindo todo o pad na placa. Notebook montado e ao testar o segundo defeito que informei no título apareceu, como de praxe informei o parceiro do novo defeito, e por milagre, foi aprovada a averiguação e possível resolução do problema do áudio, sendo assim desmontei o note novamente e comecei a sofrer. uheauhaeuheauhae Boa parte do sofrimento está em identificar os componentes visto que a placa tem uma das piores serigrafias que eu já vi, e é este o principal motivo do compartilhamento, deixar mais fácil para o próximo que se aventurar com essa naba. Bem, de cara ao reabrir o note eu fui logo substituindo o codec de áudio marcado com o retangulo azul, um IDT 92HD71, procurando nos meus esquemas descobri que a única outra placa que usa este codec ( pelo menos até onde sei) é a LA-4117P e por muita sorte eu tinha uma "semi-sucata" dela, substituí, e montei parcialmente o note para testar, testei e os chiados tinham ido embora, no entanto só tinha áudio no hdmi e na saída dos fones de ouvido. Analisando o esquema pensei comigo, tenho defeito no sistema de detecção da saída de áudio, e passei a procurar pela serigrafia os resistores R1056, R1057, R1059, R683, e o capacitor C1346 que segundo a serigrafia da placa estariam no bloco "E" de componentes, não tendo encontrado desta forma passei a medir continuidade pra identificar os danados e ao encontrá-los dentro do retângulo vermelho medi suas resistências. R1056 = 4.7K R1057 = 20K R683 = 9,98K R1059 = 16.4K Ao encontrar o R1059 supostamente alterado sendo que no esquema consta que deveria ser de 39.2K com 1% de precisão já pensei BINGO, mais um caso resolvido, mas infelizmente não foi tão simples. Visto que no esquema constava uma data de alteração para este componente fiquei imaginando que eu poderia ter em mãos uma de versão anterior a tal mudança, e na dúvida, resolvi deixar o resistor para averiguar mais tarde caso não encontrasse outros problemas. Analisando o esquema fica claro que a tensão no pino 13 do U38 (codec de áudio) varia de acordo com os dispositivos de som que estão conectados ao note, a cada dispositivo plugado um novo resistor conectado ao terra por mecanismo interno dos jacks de áudio se soma aos anteriores ocasionando a mudança na tensão. A tensão máxima possível teórica era de 4.75V gerados pelo U39 logo ao lado direito do codec de áudio, aquele sot 23 de cinco pinos ali na imagem, no entanto na placa encontrei 4.73V (quando solucionado o problema). Eu tinha no pino 13 inicialmente uma tensão na casa dos 3.3V se bem recordo. Então, o fato é que ao plugar e retirar o cabo do jack dos fones essa tensão não se modificava, comecei a averiguar a causa analisando JACK_DET# e HP_DET# e notei que ao plugar o cabo o Q16A deveria ficar com o gate aterrado e deixar os +3VALW chegarem aos gates do Q16B e do Q46, isso não acontecia, ao plugar o cabo, Q16A permanecia aterrando o R676 portanto o Q16B não aterrava o JACK_DET#. Substituí o Q16 e ao testar novamente notei que apesar do componente novo estar funcionando adequadamente a tensão nos gates de Q16B e Q46 era de 2.1V ao invés dos 3.3V esperados, descobri então que Q46 estava com fuga entre o dreno e o gate, e substituí. Após substituir o Q46 a tensão de 3.3V apareceu corretamente nos gates de Q16B e Q46, JACK_DET# ficou aterrado e os mosfets duplos Q14 e Q17 começaram a funcionar como deveriam. Neste momento testei lá no pino 13 do codec de áudio e vi a tensão de 4.73V que é a correta quando não há outros dispositivos conectados além dos alto-falantes internos (microfone interno, microfone externo, line in, fones out), e ao plugar o cabo das caixinhas externas no jack dos fones a tensão no pino 13 baixou para 4.18V (4.2V em tempo de projeto acredito). Problema resolvido. O R1059 tem então 16.4K mesmo, e o esquema está incorreto. Ficam as dicas aí para quem venha a sofrer com o mesmo problema (sei que será difícil em virtude da idade do equipamento, mas por ser um ancião, o desempenho da máquina no windows 10 com 3gb de memória é bem aceitável, e minha missão é restaurar o funcionamento daquilo que querem reparar, não julgo se vale ou não apena, isso fica a critério dos parceiros e seus clientes, este notebook tem uma qualidade e volume de som que já a muito tempo eu não ouvia). Vale notar ainda que este notebook tem um amplificador de áudio u40 que pode ser visto logo abaixo do codec de áudio e que pode em alguns casos ser a causa de um problema de áudio, e vale notar também que ele esquenta bastante quando em funcionamento e isso é normal em virtude das maneiras como trabalha e foi construído, então não culpe o coitado sem averiguar a máquina adequadamente. No windows 10 eu reverti o driver de áudio, reiniciei o note, e atualizei o driver de áudio novamente para que os alto-falantes internos funcionassem adequadamente, isso durante o processo de averiguação do problema, infelizmente eu não sei em que parte, isso foi feito em função de orientação no site do fabricante. Já ia esquecendo... Reparem que a serigrafia do codec de áudio diz: 92HP61, este componente foi retirado de outra placa HP, é original, e no esquema desta outra placa constava o 92HD71, os dois são portanto compatíveis pino a pino. Boa sorte.

A saída que vai pra os pré ic702 e ic703 n sai áudio,quando o cliente liga todas as caixas juntas ele desliga,provavelmente é proteção dessa saída ruim q n sai áudio...

Boa noite,estou com uma fonte do meu computador que apresentando o as tensões baixas na saídas,a BIOS mostra linha vermelha na setor de 5v dando 4,3v os demais também estão um pouco a baixo 10,1 v no setor de 12v e 3v no setor de 3.3v. Sou leigo em eletrônica e aprecio muito a ajuda que vocês dispõem aos outros, espero com a ajuda de vocês quem sabe resolver este problema antes de partir para a compra de uma fonte nova.

Boa tarde a todos, algum tempo atrás eu arrumei uma GTX 1060 que estava queimando os mosfets, o tópico está abaixo. Só que tenho uma dúvida, o cliente precisa usar todas as saídas DP mas a placa só da vídeo na primeira DP e na DVI as demais não funcionam. Tem algum macete? Já troquei as versões de Bios e drivers e não foi. A meu ver ela está reconhecendo 01 saída digital e 01 saída analógica. Abraços e a todos e obg.

Ps3 slim liga mas não tem imagem em nem uma das saídas,o led do hd não liga e depois o console não desliga

Olá, estou com a seguinte situação. Nobreak Ragtech sv1 600 net/bs-ti desligando. Aparentemente o mesmo funcionamento do Batery Safer, porém, mesmo com cargas(Dois desktops, um monitor e uma lâmpada de teste) conectadas nas saídas, ele desliga exatos 57 segundos após desconectado da rede. Circuito carregador OK, bateria nova. A tensão da bateria nem chega a baixar de 12.2V antes dele desligar. E ele continua apitando após o desligamento das saídas, como se estivesse funcionando normalmente. Agradeço qualquer dica. Vlw.

Pessoal alguém poderia me ajudar com isso, pesquisei na net mas não encontrei muita coisa não. Só preciso de um pré amp com uma entrada e que posso colocar várias saídas, quantas eu quiser. alguém tem um projetinho? Obs: Eu não posso né pegar uma saída pré e multiplica-la sem ter um circuito fazendo isso certo? Muito obrigado.

Bom dia pessoal, estou com um nobreak NHS acima com sintoma de piscar o led vermelho e apitar continuamente ao ser ligado. Medi as saídas com um multímetro com o no-break desligado e estão em curto, verifiquei se não tinha nada físico fechando curto entre o fase e o neutro, está tudo normal. Então desconectei todos os cabos de saída do transformador que ligavam na placa ( os que ficam do lado dos relés) e o curto da placa sumiu, isso indica curto no transformador, correto? Quando meço com multímetro os cabos de saída do transformador existe curto entre os fios: preto, vermelho e verde. Depende de qual fio coloco a ponteira preta, quando meço com a ponteira vermelha, em alguns dá curto e em outros não. Não sei como se testa esse tipo de transformador, mas é correto afirmar que não deveria haver curto entre estes fios? Alguém poderia ensinar pra mim como se mede um transformador? Obrigado pela ajuda de todos!

Prezados, Estou com uma fonte XFX 650 W XXX Edition modular na bancada. Ela tem 5VSB, chega até a ligar, mas desarma em milissegundos. Ela é protegida pelo CI Hy510n. Fiz um jumper do pino 3 dele com o GND e a fonte partiu, mas apresentando tensões altas nas saídas. Barramento de 3,3 com 3,9V, o de 5V com 6,0V. Quando fui medir a saída 12V a ventoinha deu um pico de rotação e a fonte desligou, não deu tempo de medir. Testei os capacitores do secundário, todos ok. A bobina toroidal da saída parece íntegra, sem escurecimento ou danos na isolação dos condutores e não há curto entre enrolamentos de tensões diferentes (ver última foto). No primário, não consegui remover os transístores para testá-los individualmente, mas verifiquei que não há curtos. O capacitor da entrada está bom. O TL431 foi testado e está bom. Minha suspeita recai sobre o CI PWM principal (UCC28515DW na placa filha acima) ou o acoplador óptico de realimentação da tensão com fuga, pois funcionando ele está.

Ótimo dia para vocês. Estou com um monitor AOC LM522 (placa fonte 715G1034-3-N2 Ver. A) que não liga e tem apenas 3v nas saídas. Alguém tem ideia de como resolver?

Bom dia , estou com esse aparelho que embora chegue o sinal de audio até o pino 3 do irs 2092 ele apesar de ter as tensões normais no irs 2092, ou seja, 5v no pino 1 + 5v no pino 5 (csd) + -5V pino 6 e 12v em relação ao -65v no pino 12 e com entrada de sinal modulado em pwm no pino3 ele está modulando o pwm a partir dos pinos 11 e 14 . existe o sinal pwm puro conforme segue fotos mas no final não existe audio e minha dúvida é o que está faltando para a modulação final .A sequencia das são 1ª pino 3 do ci, 2ª pinos 11 e 3ª no ponto 700 saida para o circuito lc . Agradeço a orientação dos colegas.

Visualizar Arquivo Projeto Amplificador de Áudio LM741 Darlington saídas do Aiwa fp1016 fn1016 pushpull ou tip142 tip147. Projeto Amplificador de Áudio LM741 Darlington saídas do Aiwa pushpull ou tip142 tip147 download. Uploader Roney Linonely Enviado 17/07/2023 Categoria Montagens, projetos e afins

Amplificador de Áudio pushpull Lm741 com saídas do AIWA fp1016 fn1016. Saídas de som Darlington. Segue o projeto e os fotolitos.

estou usando duas caixas pequenas para testar . Será que não é apenas só configuração do controle remoto ? quando ligo duas caixas nas saídas front o som sai mas quando ligo nas saídas rear R+L o som não sai .

Boa tarde, consegui resolver um problema desse no-break SMS o qual estava oscilando demais as saídas quando conectado à rede. Das tomadas normalmente sai 115 volts, mas deste aqui estava saindo 98, 100, às vezes mais às vezes menos, esta tensão oscilante estava fazendo as lâmpadas de teste ficarem com variação no brilho. Quando conectado um pc completo ao no-break ele sequer ligava, entrava em proteção. Solução: Realizada a troca do diodo D19 (LL4148), que fica logo acima do relé RE5. É um diodo rápido, parece um zener, SMD. Abaixo fotos do esquema e do datasheet do diodo. Abraços!
