Mostrando resultados para as tags ''ust600bi''.
Foram encontrados 21 registros
-
Olá colegas, estou com essa placa de nobreak PCIV024833 que, em um primeiro momento de testes, apresentou curto em dois mosfet's IRFB7446 (DS2; DS4). Com isso troquei os dois e ao ligar em modo de bateria, os mosfet's queimaram, então descobri que o IC6 (L6387ED) estava em curto. Logo em seguida substituí os componentes e voltei a ligar o equipamento, demonstrando um inicio normal, porém após 2-3s ele desliga sozinho, tentei buscar esquemas elétrônicos para essa placa, achei alguns equivalentes, porém não consegui encontrar o defeito. Troquei tbm os dois comparadores IC4, IC3 (LM324A), mas problema persiste.
-
Amigos, estou com um nobreak SMS precisando do esquema do mesmo para iniciar o reparo, o mesmo queimou uns transistores e pelo q eu vi faz parte da alimentação do microcontrolador, se alguem puder me ajudar, fico agradecido. codigo da placa PCIV013846.
-
resolvido Nobreak Sms Station II uST600Bi Baixa autonomia com bateria nova
Von Held postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá pessoal, Estou com este nobreak Sms uST600Bi onde com uma bateria nova, o tempo de autonomia para uma carga em torno de 300W está em 3 minutos. Já testei em 2 nobreaks do mesmo modelo e o tempo foi o mesmo. Considerando as caracteristicas descritas no manual este tempo deveria ser maior. Seria indicativo de algum problema no equipamento ? É possível fazer alguma coisa para aumentar este tempo? Não tenho o esquema. a Placa é uma PCIV013846. Agradeço a ajuda de todos. Abs, -
resolvido Nobreak SMS Station II uST600Bi Não funciona em modo bateria
Von Held postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá pessoal, Estou com este nobreak SMS Station II uST600Bi Placa PCIV013846, onde o mesmo estava com a bateria ruim, o led e o botão do painel. Fiz a troca destes componentes e num primeiro momento ficou funcionando. Quando fechei o mesmo parou de funcionar no modo bateria, cortando a saída. Percebi também que ao ligar não está havendo a inicialização onde o led do painel sinaliza que está sendo alimentado e o relé atraca. Percebi que a fonte não está funcionando, pois, a tensão no LM324 está um pouco mais de 1V onde deveria estar em torno de 15V. No modo rede o funcionamento é normal. Esta placa tem muitos pontos onde o circuito é conectado com trilhas internas e estou achando que deve ter alguma trlha quebrada em algum ponto. Não tenho o esquema. Se alguém já pegou este problema e tem alguma dica eu agradeço. Abs, Sérgio -
resolvido SMS Station II uST600Bi 115-127-220v - PCIV024830 - Não liga
tedjab postou um tópico em Casos resolvidos - Fontes e NoBreakes
Ola a todos... Estou com este nobreak sms que nao liga, encontrei os 2 transistores Q5 e Q6 IRFB7446 queimados, e tambem um resistor R78 carbonizado. Alguem que ja tenha visto este nobreak ou tenha uma placa desta poderia me ajudar a descobrir o valor deste resistor...? Obrigado
-
resolvido SMS uST600bi - t0627603 - Bateria acima dos 17v, Pode isso???
fabiomaua postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá pessoal Estou com um nobreak SMS NET station uST600bi que está desligando muito rápido ao acionar a bateria. Fui analisar a tensão de carga e o carregador chega a 17v! Procurei por solda fria e tudo mais e não encontrei nada anormal. Alguém já viu isso?? -
esquema Nobreak SMS II uST600Bi - PCIV024832
Compucor Informatica postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Fala Galera, to precisando desse esquema ai vou por a foto da placa tmb se ajudar.
-
em análise SMS Net station uST600Bi P0915107 Liga e não sai tensão nas tomadas traseiras
edipocunha postou um tópico em Fontes & No-Breakes
Nobreak liga tudo correto atraca os relés e não sai tensão tanto na bateria quando na rede elétrica, analisei os transistores e estão funcionando bem atracam os relés e mesmo assim nada de saída de tensão nas tomadas traseiras. -
devolvido SMS Station II uST600Bi - Não Liga nem dá sinal
Alfredo Mendes Jr postou um tópico em Fontes & No-Breakes
Bom dia a todos, Estou com este nobreak na bancada, onde o cliente achava ser problema de botão, pois o equipamento era novo e não estava ligando. Mas ao abrir, não tinha nada errado com o botão, e ainda tinha um Mosfet ainda preso no dissipador individual solto dentro da carcaça do nobreak. Daí não sei se veio a cair por estar mal soldado, ou se aqueceu a ponto de se soltar da placa (na posição normal do nobreak, eles ficam de cabeça para baixo). O fato é que nos testes o mosfet parece estar OK, e mesmo ressoldado no seu devido local, o aparelho não dá sinal nenhum. Não bipa, não acende nem pisca nenhum led, nem aciona nenhum rele, mesmo apertando o botão, estando ligado na rede ou não. A bateria estava com 11,5 volts, e testei a tensão de carga dela; não passa de 8 volts. Tentei colocar uma bateria nova mas a resposta do nobreak foi a mesma, nada. Testei os reles, vários diodos e transistores, mas o problema deste nobreak é que a maioria dos componentes é SMD, dificultando muito os diagnósticos. Se alguém já trabalhou com este modelo específico e possa me dar alguma dica eu agradeço. Estou precisando do esquema dele pra ver se consigo alguma "luz". A placa tem o código PCIV013846. Grato a todos!
-
Bom dia a todos, esse nobreak chegou aqui e foi trocado LM324 e voltou a ligar porém a tensão de saída é 115v e está saindo 192v alguém pode me ajudar neste caso?
-
dúvida Nobreak SMS uST600Bi (placa PCIV008903) piscando erro de circuito intermitente
Rafair postou um tópico em Fontes & No-Breakes
O nobreak da casa apresentava led vermelho piscando e com bipes ocasionais que revertiam sozinhos. Hoje manteve sem melhora. Eu retirei a carcaça para verificar algum problema no visual e percebi áreas enegrecidas por sobreaquecimento em R10, R15, R19, R20, R22 e Q14. Aparentemente sem curtos nestes componentes. Li em outro tópico para verificar o R41 e bingo, estava em curto. Alguem sabe a causa deste problema? -
resolvido nobreak sms ust600bi - placa PCI V024840 defeito: não carrega a bateria
nivaldo pereira postou um tópico em Fontes & No-Breakes
olá pessoal, não estou conseguindo identificar o circuito do carregador nessa placa se alguem tiver uma dica me passa ou o esquema da placa já vai me ajudar muito. ja pesquisei muito na internet e não encontro o esquema dessa placa versão nova desde já obrigado!!! se poderem me ajudar -
em análise nobreak sms ust600bi - placa PCI V024840 defeito: não carrega a bateria
nivaldo pereira postou um tópico em Fontes & No-Breakes
estou com este nobreak sms station2 mst600bi que não carrega a bateria, se alguem tiver uma dica ou o esquema dele por favor eu agradeço tem que ser este: Esquema do SMS Station 2, placa 248-40 versão nova um membro do forum tem pra download (zazulak) mas como sou novo no forum não consigo baixar, está bloqueado para mim. se alguem poder me ajudar de alguma forma eu agradeço -

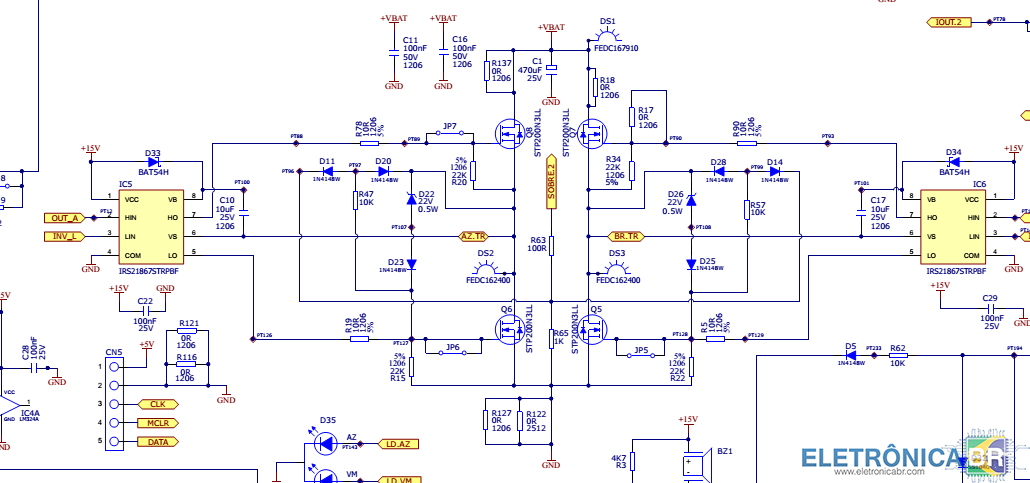

em análise Nobreak SMS Station II uST600Bi PCIV031240 - corrente de carga da bateria
Compucor Informatica postou um tópico em Fontes & No-Breakes
Galera to com esse nobreak em bancada, entrou porque não segura carga, fiz a substituição das baterias - ok, porem na recarga tenho no max 0,11A de recarga ele fica carregando dias a fio, e no teste de bateria duração de 5 minutos no max, alguma dica pra esse cara? -
Olá preciso do esquema do nobreak acima, ele não carrega as baterias.
-
dica SMS - Station II uST600Bi [PCIV013846] - Tensão das saídas oscilando
elias.girardi postou um tópico em Fontes & No-Breakes
Boa tarde, consegui resolver um problema desse no-break SMS o qual estava oscilando demais as saídas quando conectado à rede. Das tomadas normalmente sai 115 volts, mas deste aqui estava saindo 98, 100, às vezes mais às vezes menos, esta tensão oscilante estava fazendo as lâmpadas de teste ficarem com variação no brilho. Quando conectado um pc completo ao no-break ele sequer ligava, entrava em proteção. Solução: Realizada a troca do diodo D19 (LL4148), que fica logo acima do relé RE5. É um diodo rápido, parece um zener, SMD. Abaixo fotos do esquema e do datasheet do diodo. Abraços!
-
resolvido SMS - STATION II UST600BI [PCIV024840] Ao ligar na rede ele queima trilha do PCB
William_R postou um tópico em Casos resolvidos - Fontes e NoBreakes
Inicialmente o Nobreak chegou na oficina não funcionando. Verifiquei que a bateria estava com a tensão baixa e o circuito não carregava. Coloquei a bateria para carga, e realizei os testes de Tensão/Carga na mesma e como estava boa, fiz uma nova recarga e liguei a placa. Ao conectar na rede eletrica, saiu fumaça da placa e interrompeu a trilha junto do MOSFET Q6 (IRFB7446). Testei todos os MOSFETs e nenhum deles apresentou estar em curto. Refiz a trilha interrompida com um jumper e o Nobreak funciona no Modo Bateria.e observo IC4 (LM324) superaquecendo com uma alimentação de Vcc de 11V no pino 4. IC1 (LE50A) entrando 11V e saindo 4.99V no Modo Bateria Agora toda vez que ligo na rede, aparece um zumbido no trafo e começa sair fumaça no MOSFET Q6 Medindo entre Souce e Gate de Q7 e Q8 quando soldado na placa, apresentam uma baixa resistencia (24 ohms). Estou sem esquema para poder avançar no reparo e ate aceitando sugestões dos colegas. Desde jah agradeço a quem puder dar alguma dica.
-
dúvida Esquema do nobreak sms new station ust600bi
igor cesar postou um tópico em Fontes & No-Breakes
Boa tarde, preciso do esquema para este nobreak pois o mesmo se encontra queimando fusível. -
dúvida Nobreak SMS Station II uST600Bi PCIV031240 - faltando resistor
diegosrudi postou um tópico em Identificação e Equivalência de Componentes
boa tarde amigos, estou com o nobreak citado acima no titulo do topico sem o resistor R60, não consegui achar o esquema e gostaria da ajuda de alguém para me falar o valor do mesmo caso saiba ou tenha o esquema -

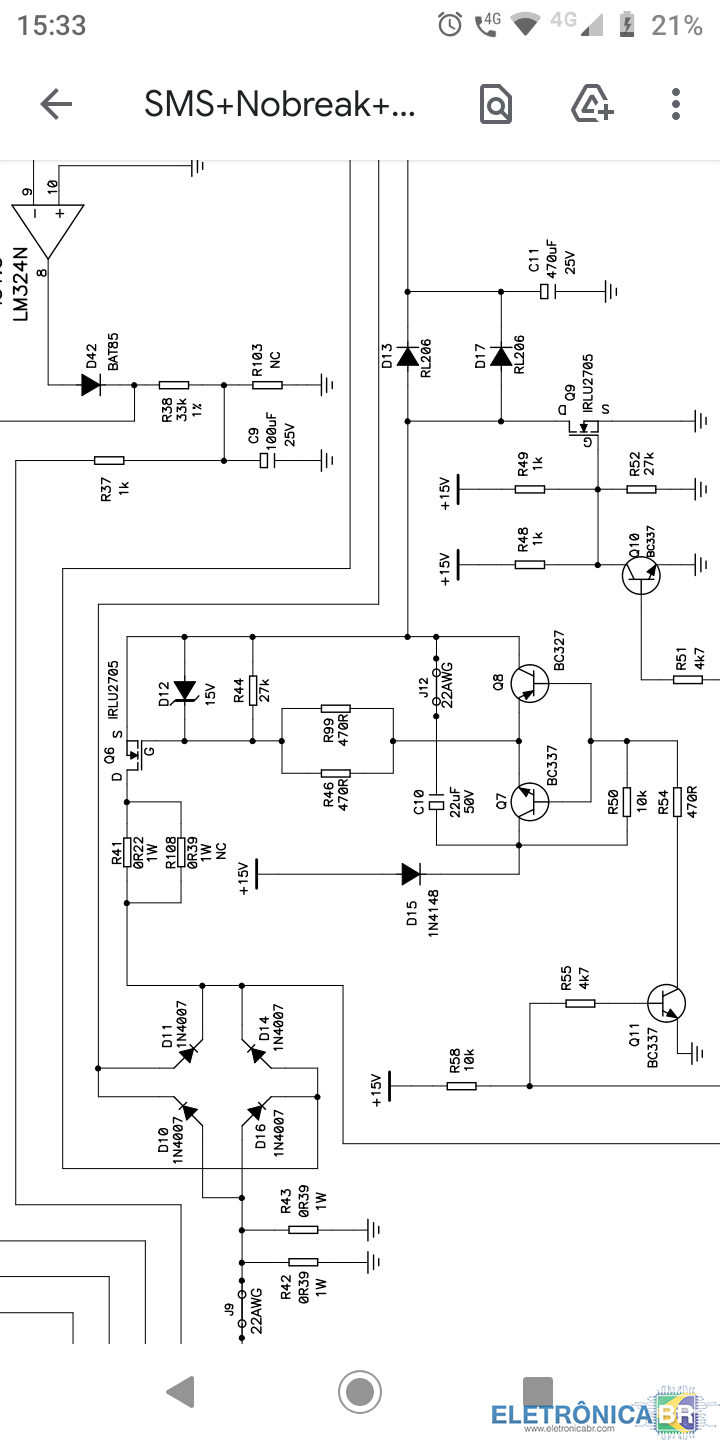

resolvido Nobreak Sms Net station ust600bi funciona mas não carrega bateria
mario felisbino postou um tópico em Casos resolvidos - Fontes e NoBreakes
Bom dia pessoal, estou comum SMS Net station ust600bi que funciona se eu coloco uma bateria carregada ou carrego a dele fora, porém não carrega a bateria. Notei que tem 2 lm324 um deles o pino de entrada está em 15v porém no outro o mesmo pino está com menos de 10v, mesma tensão que está indo para a bateria. Pode ser o próprio lm324 IC4 ou outro componente? Obrigado -
devolvido Sms - Station II ust600bi - [pciv024830] - Não liga
tedjab postou um tópico em Fontes & No-Breakes
Olá a todos. Nobreak chegou não ligando, parou após o gerador ser ativado com rotação alta o que gerou um pico muito alto na rede (segundo o dono). Encontrei 4 mosfets queimados Q6 Q8 Q7 Q5 , 1 capacitor eletrolítico estourado C1 e também 1 zener D22 aberto. O problema é que não encontrei esquema desta placa e não sei quais as características deste zener que no corpo tem K1 EN. Se alguém puder me ajudar ficarei muito grato...
