Mostrando o conteúdo com a maior pontuação em 27/01/2019 em todas as áreas
-
2 pontos
-
2 pontos
-
2 pontos
-
1 ponto
-
Versão 1.0.0
11 downloads
Bios extraidas con lectograbador TL866CS. Son de una maquina que estaba funcionando, pero se daño al conectar mal un puerto usb. Cabe aclarar que la bios U12 MAIN es de 1,8V. Las bios de esta placa son muy difícil de conseguir, por lo que espero me avisen si funcionan bien. Saludos1 ponto -
olá amigos , meu nome e David , estou a dias tentando resolver uma TV plasma modelo 42pw250b chegou pra mim com os 4 transistor da ysus queimandos Q713 e q703 sendo eles os:30f124 . Q708 Q709 sendo eles os :irg71c28u . substituir os mesmo tinha visto aqui no fórum que o capacitor c721: 331x 1kv poderia ser o vilão troquei também e troquei os ci fan73711 posição deles na placa ic702 , ic711, ic703 a TV funcionou por 5 dias queimou os 4 transistor de novo eu já verifiquei a saída da fonte todo ok, vs 200v na fonte marca de 200 a 203v saida de 5v normal e a de 55v normal , Z sus ok gostaria de saber se quando quina os transistor tenho sempre que trocar os ic fan711 juntos , vi um um gringo no youtube que substituiu os 30f124 e o irg71c28u por 30j124 esses suporta uma tensão maior mesmo continua queimando, nao acho esquema elétrico da ysus LGE PDP 111027. BOARD 42T3_YSUS se alguém poder me ajudar agradeço a todos1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
Visualizar Arquivo HP 15 BSxxxx - DKL50 - LA-E802p - Bios + EC - Rev 1.0 Sempre faça backup antes de regravar a bios. Uploader curtolo Enviado 21-12-2018 Categoria HP e COMPAQ1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
Este post não pode ser exibido porque ele está em um fórum que exige ao menos 8 itens de conteúdo para visualizar.
-
1 ponto
-
1 ponto
-
https://www.electronica-pt.com/db/componentes.php?ref=BC6351 ponto
-
1 ponto
-
boa tarde colega. esse modelo de notebook vem travado pra windows 7, só 8 e 10.1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
Obrigado amigos @wjinformatica e @Rods O propósito do tópico foi conseguir uma tabela ou informação com referência dos códigos descritos nesses capacitores que parecem diferenciar suas tensões por letras tipo as das fotos acima como, d,e,g. Acredito que essas letras designam a tensão. Quanto a substituir, tranquilo.1 ponto
-
@wizof36 Tentou o Bios removal tbm ? nesse modelo é somente uma bios nao é?1 ponto
-
@wizof36 olá amigo. verifica se este note não tem 2 rom, caso não eu ja peguei um modelo da dell que foi ativado a opção de roubo e tive que levar na autorizada com a nota fiscal pra eles liberar, mais não sei se e algo no I/O. porque aparentemente não achei nenhuma rom que teria esta senha1 ponto
-
1 ponto
-
@Shrimp_Green O interessante é que na plaquinha eu consigo ver: 2 Azul (trafo), 2 Preto (Bat e Saída DC?), e Dois Vermelhos (Bat e Saída DC) Na placa principal aquele local que pedi uma foto aproximada, ao lado do parafuso parecer ser o Negativo.1 ponto
-

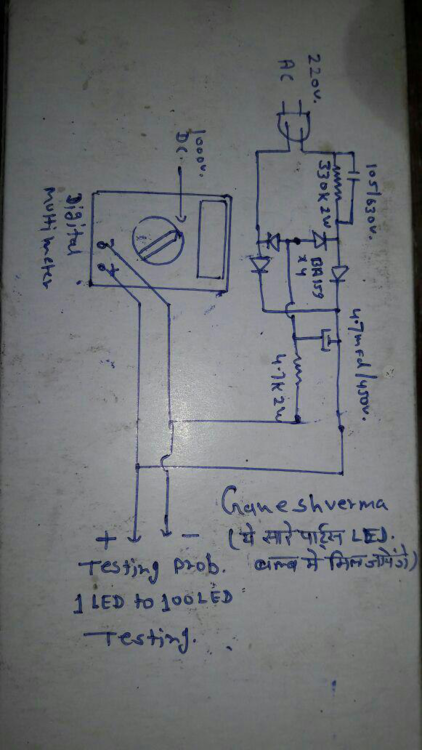

@FERRETTO Esta meio complicado a compreensao, realmente. Ao que se percebe esse fio preto é o negativo do rádio. Ao meu ver ele deve ser ligado na 'placa menor' aonde temos o arranjo de diodos, formando uma ponte retificadora. O negativo deve sair da junção do anodo de dois diodos, enquanto o positivo sai da junção catodo dos diodos. Veja a imagem para a compreensao da plaquinha:1 ponto
-
Meu Deus... ta difícil de entender isso ai dessa forma. Ou você solta todas as peças (NÃO OS FIOS) e mostra tudo isso esticado ou não vou conseguir entender. A parte de entrada AC e de bateria eu identifiquei todos os fios porem o resto não da para entender. Solta o trafo, conector AC, estica tudo e me mostra. Desculpa, mas vc tem que entender que não adianta eu ver trechos da fiação em uma foto e quando ver a outra foto eu não saber qual é qual.1 ponto
-
1 ponto
-
@wizof36 @Gilson Macedo Colega esta placa tem uma pequena diferença em relação a outras que é 3,3 vAlw é gerado na PU401 e 5 vAlw é gerado na PU402 o resto é igual na analise. Siga estes passos 1 - conecte a fonte 19 Vin 2 - 19 v tem que alimentar estas PU geradoras de 3,3 e 5 v 3 - Ao receber 19 v a pu deve gerar 3,3 vlp no pino 5 para alimentar o SIO 4 - Depois do SIO for alimentado, se tiver tudo certo, o SIO responde com EC_ON para habilitar 3,3 v e 5 v nas bobinas Pagina 35 do esquema. Sigas estes passos certinho que você vai chegar pelo menos colocar a placa para ligar1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
BIOS PCWARE APM80-D3 Visualizar Arquivo Bios testada,ok! Uploader Junior Picui Enviado 18-05-2018 Categoria PCWare1 ponto
-
repairsmart, td bem? realmente esse televisor deixa muita gente de cabelo em pé e não encontra mais o Kit novo de placas, o fabricante deixou mais uma vez o consumidor na mão, fora o oportunismo no mercado que vende essas placas com os preços nas nuvens !!! então resolvi efetuar o reparo com SUCESSO do meu próprio televisor LG 42pw350 e estou compartilhando componentes necessários para manutenção das placas Y-Sus (EAX62080701) + Z-Sus (EAX62081002Y) que servem para televisores PLASMA LG 42PT250 42PT350 E 42PW350>>>> COMPONENTES PARA Y-SUS>>>> -02 transistor IGBT 30f124 Toshiba (posição Q-713 e Q703) (pode ser substituído por 30j124 30f125 30f126 30f127) -02 transistor IGBT Irg71c28u IOR (posição Q-709 e Q-708) (pode ser substituído por 30j124) -02 transistor IGBT Fdp33n25t Fairchild (posição Q-711 e Q-710) -01 capacitor poliéster 331k x 1kv (posição C-721) -02 capacitor poliéster 222k x 630v (posição C-765 e C-764) -01 Ci ADUM1234 (verso da placa posição IC-701) -03 Ci FAN73711 (verso da placa posições IC-702 IC-703 IC-711) -01 Ci NCP3163bpw (verso da placa posição IC-509) COMPONENTES PARA Z-SUS>>> -02 transistor IGBT 30F124 Toshiba (pode ser substituido por 30j124-30f125-30f126-30f127) -02 capacitor ceramico 222k x 630v ( posição C-111 e C-107 ) OBS-necessario trocar quando par de 30f124 voltam a queimar pela segunda vez com Y-sus OK (sem curto). -02 Ci Fan73711 (verso da placa posição IC-7 e IC-8) OBS> necessário trocar quando par de 30f124 voltam a queimar pela segunda vez com Y-sus OK (sem curto). IMPORTANTE >>>após substituição dos componentes certifique que os capacitores da fonte estejam descarregados antes de recolocar as placas no lugar, prevenindo risco de choque elétrico e descarga elétrica nas placas que provoca queima precoce dos componentes recém substituídos. -Atenção! existem casos raros de curto no painel de plasma (PDP) ai não tem jeito as placas voltam a queimar mesmo sendo placa NOVA ou CONSERTADA! nesse caso verifique antes a placa Y-BUFFER (que é ligada na Y-sus) pode ser ela em curto ao invés do painel PDP ou teste as placas em outro televisor com painel bom. boa sorte a todos !!!1 ponto
-
bom dia amigos não creio que seja os transistor comprei de outro fornecedor, da primeira vez que troquei todas as peças ficou tudo ok testei o dia inteiro, tenho duas placas ysus iguais mesmo retirando os bons da outra acontece também, queria arrumar mais pelo desafio , se eu achar a solução posto aqui pra vocês, eu acho que são os ci de 8 pinos os fan73711 são 3 na placa na linha, e cada par de transistor trabalham em paralelo, sei que não e certo mas até pensei em colocar um transistor a mais de cada lado em paralelo pra aumentar a corrente e fazer a carga ser jogada em cima do componente que está causando isso, segunda vou comprar os fan73711 três peças e comprar mais dois transistor, pra testar. não achei a placa pra comprar nem na Santa Efigênia nem no mercado livre , pensei em fazer uma modificação não sei se daria certo tem um modelo mais novo que usa mais smd parecer ser mais eficiente, e usar o mesmo display, até se não tiver solução, vou comprar uma sucata concertar e fazer o teste acho que da certo esse modelo aí os transistor são em smd ficam na parte de baixo da placa . obrigado a todos1 ponto
-
Realmente transistor de má qualidade faz isto, funciona um tempo e para, a dica ai é sempre trocar as duas placas, geralmente vendem o par junto, e hoje esta tão dificil achar peças originais, tem q conhecer bem o vendedor.1 ponto
-
Oi amigo quando funcionou vc notou se a imagem estava normal? aconteceu comigo foi os transistor de ma qualidade este ic smd 8pinos eu não me lembro se e três ou quatro ou ? um deles estiver ruim queima os tran de novo.1 ponto
-
Visualizar Arquivo BIOS Toshiba- satellite e45t-b4106 placa ca10su-cu rev.2.1 19633.rar BIOS Toshiba- satellite e45t-b4106 placa ca10su-cu rev.2.1 19633.rar Uploader Azelano Enviado 09-05-2017 Categoria Toshiba1 ponto
-
Visualizar Arquivo Acer- Aspire E1-531 Compal LA-7912P Q5WPH -FOTO in HD- 13202.zip Acer- Aspire E1-531 Compal LA-7912P Q5WPH -FOTO in HD- 13202.zip Uploader kotnatan Enviado 18-04-2017 Categoria ACER1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
1 ponto
-
