  1. Hevandyr
    Ultimamente estou usando o Copilot (AI) para identificar componentes SMDs. Eu digo o encapsulamento por exemplo um SOT 23-5 e o SMD MARK CB8RB. Quase sempre acerta.... Uma dica que eu deixo..
  2. Hevandyr
    @isaelf Retirei o ULN para testar e estava queimado.. Fiz a troca mas ainda assim não bate nenhum relê. Pelo diagrama, quem aciona os relés é o microcontrolador, mas esse eu não tenho para trocar. Só adquirindo outra placa.
  3. Hevandyr
    Quais as tensões corretas para esse trafo?
  4. Hevandyr
    @isaelf Sim.. Já retirei o lm324, testei e estava queimado. Fiz a troca. O sintoma é o mesmo. Como não está batendo nenhum relê, irei retirar e testar o ULN. Ainda assim, visto que não acende, nem bipa, acredito que o microcontrolador está danificado.. Vou fazer mais uns testes... TKS
  5. Hevandyr
    Estou com este nobreak em bancada. Não liga nem acende nada, nem bipa mesmo clicando no botão tactil. Não bate nenhum relê ao ligar na tomada... Identifiquei o transistor M5 (IRLZ24N) em curto e o R49 aberto como na foto. Já fiz o Recap Elcos. No ponto de teste X12 não há tensão nenhuma quando colocado na tomada (+ bateria). O LM324 não recebe alimentação nenhuma também. Já comprei o transistor e o resistor para substituir. Retirei os componentes para substituição mas ainda estou achando estranho não haver tensão em X12. Tendo em vista que não quero queimar nada, alguma instrução especial ou somente coloco os dois componentes e faço o teste?
  6. Hevandyr
    @William_R Parabéns pelo conserto. Trocar o LM324 poderia ser a solução ou não. Não está muito difícil se usar fita de aluminio e klapton para proteger os outrros resistores. Mas trocar a placa será sempre mais garantido, só a margem de lucro fica menor. O importante é resolver né..
  7. Hevandyr
    @edilson righes Verificou se não tem solda fria? Conector com mau contato etc. A minha fonte deste tipo, não estabilizava a tensão, então troquei os potenciômetros e os eletrolíticos que fez ela voltar a operar.
  8. Hevandyr
    @MSInfoHelp! Provavelmente ativando alguma proteção...
  9. Hevandyr
    @Maru O amigo quer mover dois motores, para frente e para traz. Eu não ví os motores ou o sistema, só sei que ele tem um carro e fica colocando acessórios de seu gosto.. Percebi que nesta placa tem dois CIs SMD SOIC, no qual um deles é o FDM (provavelmente um MCU) e outro é um ULN2001 (UTC) que é o driver para acionar os Reles. O diver ULN, segundo o datasheet, pode acionar até 500mA de saída. Segundo ele, já está funcionando. Obrigado pela atenção.
  10. Hevandyr
    @Maru Nada importante, um amigo meu quer que eu coloque um rele automotivo neste módulo. Já fiz a adaptação. Eu estava em dúvida sobre a corrente de acionamento, uma vez que a bobina do rele, que veio junto na placa, tem uma corrente de manutenção de 20mA e o relé automotivo tem uma corrente de manutenção de 120mA... Eu fiz uns testes e limitei um pouco essa corrente, caindo de 120ma para 90ma, com um resistor, porque não quero queimar nada... Acho um pouco estranho esse módulo ter 2 dois micrcontroladores.. isso não é comum... Por isso acreditei que seria algo como um buffer de corrente ou um mosfet para acionamento dos relés. Obrigado pela dica.
  11. Hevandyr
    É uma placa que estou adaptando. Nada muito importante... Eu gostaria de saber, visto que não achei nada acerca deste componente, decidi perguntar no forum. Esta é uma placa de acionamento de carga por controle remoto 433MHz.
  12. Hevandyr
    Prezados amigos. Não consigo identificar este CI. Se alguem puder me ajudar eu agradeço. Preciso do datasheet do mesmo.
  13. Hevandyr
    Se a bateria estiver ruim pode não carregar mesmo.... Primeiro troque a bateria e deixe carregar... veja se chega na tensão de flutuação 13,8V. Na figura tem uma dica mas você vai ter que procurar na placa. Uma vez também troquei o lm324 e restaurou o carregador.
  14. Hevandyr
    Eu também gostaria de mais detalhes, já que o AutoTeste deve ser fundamental para o bom funcionamento do equipamento.
  15. Hevandyr

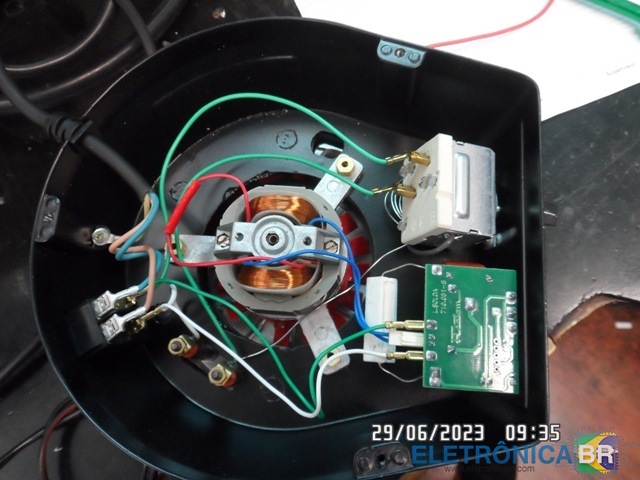

    O agitador FISATOM 752A chegou com reclamação que não controlava a rotação do mesmo. Esquentava e girava no máximo, criando uma vibração que não permitia que o bequer ficasse em cima do mesmo. Ao abrir o aparelho notei que tinha uma placa eletrônica tipo dimmer. Após uma análise percebi que não haviam componenetes queimados. Fiz uma limpeza em todos os contatos e um Reflow, ressoldando todos os componentes. Então tudo voltou a funcionar. Acontece que a parte do motor que gira está um pouco desalinhada e mais o aquecimento do equipamento, causa facilmente fragilidade nas soldagens dos componentes.
  16. Hevandyr

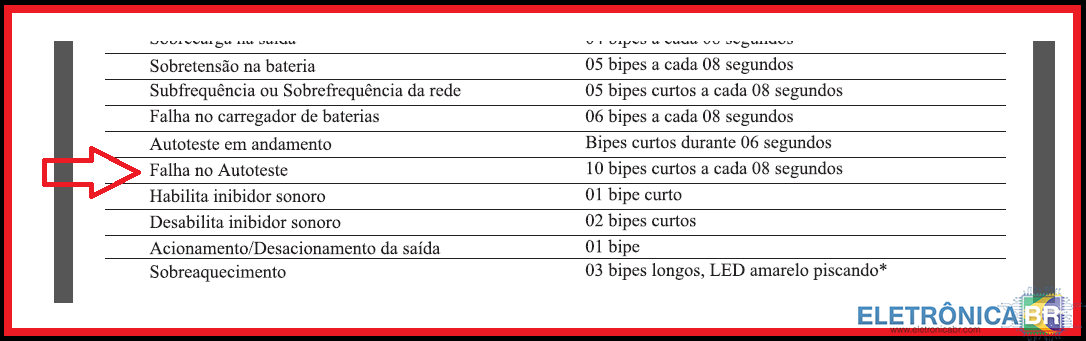

    Segundo o manual de instalação e uso 10 bips indica falha de autotetste.
  17. Hevandyr
    Tudo certo com você? Eu coloquei um speaker original da CASIO (C10J01A), já que outro modelo não iria encaixar e poderia atrapalhar no fechamento do teclado, que é crítico. Todos os botões e telas têm o contato por pressão de encaixe e parafusamento. Não é boa idéia adaptar neste caso. Eu comprei na FPS – Fix Pro Service – Fix Pro Service - que é autorizado. Só encontrei original lá. No meu caso, tive sorte que ele estava bem limpo. Quando vem muito sujo com poeira ou gordura (que saem dos dedos para o equipamento) a manutenção fica mais delicada tendo, as vezes, que desmontar a parte das teclas para realizar a limpeza. Sucesso com a manutenção. Abs.,
  18. Hevandyr
    Chegou para manutenção o TECLADO CASIO CTK-700 O teclado chegou sem áudio nos auto falantes e sem nada na tela LCD. Ao analisar um aspecto geral, percebi que ele já havia sido aberto, e estava somente com alguns parafusos fechando (não todos). Ligando um amplificador em sua saída de fone, percebi que havia saída de áudio normal, incluindo os ritmos. Então logo desconfiei do pré-amplificador e do amplificador de áudio de potência. Ao abrir o equipamento, notei que todos os botões assim como o display LCD eram conectados com a tampa por meio de pressão dos parafusos, inclusive o LCD. Fazendo testes com o gerador de áudio nos auto falantes, notei que um auto falante está queimado :((. Uma análise visual não detectou nenhum problema de resistor queimado, solda fria, sujeira ou oxidação. Retirei o auto falante e coloquei no lugar um resistor de 8 ohm somente para fazer um teste e saiu som no outro autofalante, percebi então que estavam ligados em série. Comprei outro auto falante original para encaixar corretamente e fechei a tampa com os 45 parafusos que fazem pressão para o LCD e botões. Voltando tudo a funcionar. O cliente ficou satisfeito com o serviço..
  19. Hevandyr
    Só uso o HK 208, pelo custo e por ter um bojo maior que os outros podendo sugar mais. Quando vai ficando velho eu troco por um novo e vou reciclando (sempre use camisinha...). Associado a uma solda Salva-chip, o trabalho fica mais fácil e limpo.
  20. Hevandyr
    Algumas dicas neste tutorial podem ajudar. https://eletronicabr.com/forums/topic/277072-como-testar-cabeça-de-impressão-epson-linha-l/#comment-1352728
  21. Hevandyr
    Está carregando a bateria? Está soltando algum alarme? Ele reconhece a rede, quando liga na tomada tem que bater um relê...
  22. Hevandyr
    Você não consegue muita potência com esta pequena bateria. Não tem como.
  23. Hevandyr
    @William_R Baterias, mesmo novas e carregadas, quase nunca conseguem chegar na capacidade nominal. Já fiz vários testes. Por exemplo, uma bateria de 12V / 7A/h, no teste de capacidade, geralmente não chegam a 6A/h. Dependendo da marca e ou preço, ela não chega a 5A/h. Deste modo, quando o inversor partir, com uma carga muito elevada em sua saída, a bateria pode não ter capacidade suficiente e assim decais sua tensão para 10V ou 11 V. Quando essa tensão cai o nobreak vai desligar.
  24. Hevandyr
    Fico muito agradecido pela valiosa dica.
  25. Hevandyr
    Estou em dúvida sobre este componente de um 3 em 1 antigo. Ele tem o corpo Azul. Por se tratar de um equipamento antigo, alguém com mais experiência pode me dizer se é um capacitor ou resistor etc.? Obrigado.
