Mostrando resultados para as tags ''1500''.
Foram encontrados 72 registros
-
Esquema Elétrico Estabilizador APC SMART UPS 1500
Edson Liberato postou um tópico em Fontes & No-Breakes
Esquema Elétrico para APC SMART UPS 1500
- 7 respostas
-
- 32
-
-
-
resolvido NHS Compact Plus III EXT 1500 compxt(AC_1R2)-Não Carrega as Baterias
futuro3 postou um tópico em Casos resolvidos - Fontes e NoBreakes
Não Carrega as baterias , ja foram trocados os seguinte componentes... Q4 = BC846 Q7 = BC846 Q6 = BC856 Q3 = BC846 Q11 = BC856 Q10 = BC846 Q12 = MMBTA92 Q1 = BC846 Q5 = BC807 Q9 = BC807 Q8 = BC846 Q13 = TIP 127 sem as baterias no conector tem 18V, com as baterias juntas tem 22V, no q13= TIP127 no coletor tem 22V no emissor tem 36,5V na base tem 36V. Segue o esquema. Solicito a ajuda de todos Obrigado. OBS: segue esquema. -
Estou na bancada com nobreak MCM 1500 ACTION 1.2. Ele queimou os mosfet e um CI U2 . Este CI SMD é de 8 pinos. Estou desconfiado que seja um driver mosfet, mas não consigo ver a descrição dele. Ele é o U2 naq placa. Se alguém tiver o esquema ou algum destes para me informar qual é o componete, agradeço.
-
Boa tarde pessoal! Estou buscando o esquemático do nobreak APC RS 1500 de uso próprio. A entrada AC não está detectando alimentação e gostaria de avaliar os componentes de detecção do AC para ajudar a encontrar o problema. Obrigado
-
O Nobreak estava em funcionamento, quando começou a apitar. Apitou por um tempo e depois, desarmou. Tentei ligá-lo novamente e ele fez um barulho forte de transformador por poucos segundos. Fez de novo o barulho de transformador e desligou de novo. Depois disso, já sem caraga nenhuma ligada, parou de fazer barulho com o transformador, mas não consegue terminar os testes e entrar em funcionamento. Se desliga de novo antes de entrar em funcionamento. Comprei outro nobreak novo e instalei no lugar, deixando esse apenas para tentar algum tipo de reparo ou como sucata para meu hobby. Liguei o cabo USB nele, instalei o software e consegui tirar uma foto durante o breve período de STARTUP, antes de se desligar. Estou em fase de testes para diagnósticos. Tentei conseguir o Esquema Elétrico e Especificações do Transformador junto ao fabricante, mas responderam-me que só passariam o orçamento das peças novas. Consegui baixar na Internet o esquema elétrico exato da placa dele, na versão correta(Rev.02). Como outro NOBREAK "igual" e funcionando, resolvi abri-lo para servir de comparação. Eu pensava que eram iguais, mas não eram. O que está funcionado, é um de 1400VA, um pouco mais antigo e que usa a Rev.01 da mesma placa de controle(TS-70). O transformador também é diferente. Tem código diferente e os conectores também são diferentes. Com isso, o meu teste por comparação ficou bastante prejudicado. Vou fazer um circuito externo aqui para colocar leds que indiquem quais seriam os relés que estariam sendo acionados e em qual sequência. Depois colocaria o nobreak que está funcionando junto com o defeituoso, filmaria o resultado e analisaria nos circuitos em busca do diagnóstico.
-
resolvido Nobreak SMS Pro 1500 Bi/Bi - Placa PCIV032931 - Modo Bateria não sai os 115V
LobaoJF postou um tópico em Casos resolvidos - Fontes e NoBreakes
Boa tarde a todos, Estou com um nobreak SMS PRO 1500 com problema na saída 115V no modo bateria. Teve algum surto na rede, e acabou danificando as baterias e as mesmas foram substituídas por outras novas (2xbateria 12V/9Ah). Aguardei 24H para testar. No primeiro teste com o nobreak ligado na rede 127V, as baterias estão sendo carregadas normalmente (±28V) e a saída nas tomadas com aproximadamente 112V. Porém ao tirar o nobreak da rede e entrar no modo bateria, as tomadas de saída passam para tensão de 69V. As bateria ficam em ±26V. Alguém teria alguma dica para solução desse problema? A primeira vista, não vi nenhum componente que esteja queimado ou danificado. Desde já agradeço a atenção de todos. Abs
-
resolvido Nobreak sms pro 1500 pci 32931 não liga
Lucas zeliolii postou um tópico em Identificação e Equivalência de Componentes
Olá ., esse nobreak não está ligando , a chave power está com os 24 v alimenta o ci u2 mas não parte , alguem teria o esquemario pra me ajudar a identificar o defeito ? -
em análise Nobreak Back-UPS RS 1500 Não reconhece rede elétrica
MPB postou um tópico em Fontes & No-Breakes
Boa tarde a todos. Estou com esse Nobreak que não está reconhecendo a rede elétrica, fiz a substituição das baterias e ao ligar, funciona apenas no modo bateria. Ao abrir notei que o rele RY2 estava torrado, e creio que seja esse o motivo, ou pode ter mais alguma coisa. Como não mexo com nobreak, gostaria que os amigos me orientassem qual é o valor ou algum compatível que eu possa substituir. Vou fazer o upload do esquema, creio que o RY3 seja do mesmo modelo e nesse rele tem a marcação icr 5551 e o número 12. Qual posso colocar no lugar? Segue o esquema abaixo. Agradeço a todos. -
resolvido Nobreak APC BACK-UPS 1500 BR1500
Anndrews postou um tópico em Casos resolvidos - Fontes e NoBreakes
Ao ligar apresenta sobre carga "OVERLOAD" . Isso acontece porque o inversoR está em curto-circuido, a solução é verificar os seis mosfet do inversor ( equivalente IRF640n) e substituir os que estão ruins . -
esquema NOBREAK MARCA APC MODELO RT 1500 XL - 120
JAIRO JARBAS DE FREITAS LO postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Eu estou me batendo e ainda não abandonei a manutenção deste Nobreak se tiver alguem para trocar umas figuras, eu tenho parte do esquema levantado e fui construindo e consertando a fonte PFC agora tenho ele operando pela partida a frio e pela rede eletrica. Preciso resolver o alarme com erro 10001, se alguem se habilita, desde já agradeço. Cenário: Liga ele entra em operação online, interronpendo a rede eletrica não fica no inversor e da o alarme 10001. Sendo que o tempo todo o inversor estava operando. -
resolvido NHS premium 1500 GII - Led atenção ligado
Sperotto postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá! Esse nobreak estava muito sujo e necessitava troca da bateria. Após troca e limpeza, notei que não está bipando e, principalmente, o cooler gira com dificuldade. Além disso, o led de atenção sempre acesso. Cooler está bom. A tensão medida na placa é de 4,3V, o que me parece insuficiente para que ele gire, mesmo que lentamente. Não encontro o esquema específico. Placa PDVPR(AC_0R1) Grato
-
resolvido NoBreak Apc back-ups 1500 - não carrega a bateria
Daniel Ralfes Silva de Abreu postou um tópico em Casos resolvidos - Fontes e NoBreakes
Boa tarde povos! Esse resistor de 0,33R do meu nobreak soltou de tão quente (eu acho), coloquei no local, mas ainda assim quando retira da tomada e vai usar a carga (baterias em 100%) não aguenta e cai, o que poderia ser?? Ainda não revisei todos componentes, mas visualmente está ok, exceto pelo fato de ter um resistor solto, ao averiguar inicialmente.
-

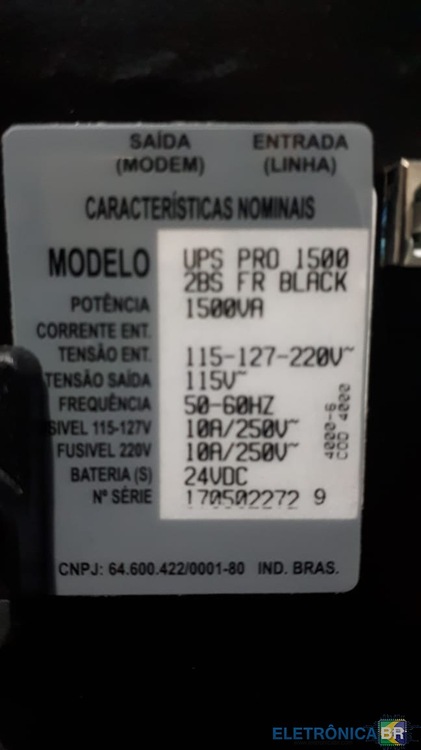

esquema Esquema Eletrico TS SHARA UPS PRO 1500
Gilson Luiz postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Olá, preciso do esquema elétrico do NOBREAK TS SHARA UPS PRO 1500 2BS FR BLACK, se alguem puder me ajudar agradeço, ele liga e se desliga em 5 segundos.
-
dúvida Nobreak APC Back-UPS RS 1500 - Não carrega bateria
Márcio J da Silva postou um tópico em Fontes & No-Breakes
Tem um tempo que esse nobreak está guardado, funcionava normalmente, baterias novas, Moura. Meu pai refazendo a elétrica daqui, acabou distribuindo 220v para toda a casa, algumas lâmpadas queimadas e o nobreak deixou de mostrar carga na bateria. Ao abrir, umas das baterias estava vazando e a outra estava normal, tanto que a outra foi usada em um Back-UPS ES 600 em uso até hoje. Logo de cara, ao abrir, identifiquei esse resistor tostado na ponta, porém só está alterado de 50K para 42K: Esse capacitor que vai no resistor acima (no pólo positivo), aberto: Dos quatro diodos, lembro que dois estavam em curto e dois normais (pelo multímetro): Testei o varistor, mas não sei é exata pelo multímetro (Aneng Q1): A visão geral da placa: Montada: Semana que vem vou comprar o kit de baterias e esses componentes que apresentaram defeito. Alguém já passou por essa situação? De ter o nobreak ligado em 220v e acontecer o mesmo problema?
-
esquema Force Line UPS 1500 BI-610
Gabriel Caldas postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Olá, boa noite. O nobreak do meu cliente funciona apenas na bateria, mesmo ligando a alimentação na tomada, só fica na bateria, não passa pra rede. Alguma dica? Gostaria de adquirir o esquema deste modelo, tenho dúvida em uma resistência! -
ele queimou uma resistencia que fica ao lado do transformador que tem na placa então se alguém tiver nem que seja uma imagem dessa placa pra mim poder saber o valor da resistencia ja vai ajudar,obrigado desde ja
-
dúvida Nobreak APC SUA1500BI-BR / Barulho de relé relé atracando direto
Von Held postou um tópico em Fontes & No-Breakes
Olá pessoal, Estou com este nobreak APC SmartUPS BR 1500va BI ( SUA1500BI-BR ) onde o mesmo está com as baterias descarregadas. Ele utiliza 2 baterias de 12V 18AH. Coloquei 2 baterias novas. Quando ligo no modo bateria, o funcionamento é normal com alimentação na saída e o alarme de falha de rede. O problema é que quando conecto a rede ele fica atracando o relé RL5 a cada período de 10-15 segundos, depois para por um tempo também em torno de 10-15 segundos e volta novamente com o barulho. Percebi também que não está carregando as baterias. Já removi o RL5 e testei fora e não demonstrou problema. Quando ligo em modo bateria e aciono o botão do painel, ele alimenta a saída e fica dando os beeps de falha na rede. Neste momento se conecto a rede ele já começa com o barulho no relé e o alarme de falha na rede continua. Caso alguém tenha o esquema ou alguma dica eu agradeço. Abs, Sérgio -
APC SMART-UPS 1500 640-7732H Visualizar Arquivo Esquema nobreak APC SMART-UPS 1500 placa 640-7732H. Uploader master7 Enviado 15-03-2021 Categoria Nobreaks APC
-
- 1
-
-
- 640-7732h
- apc smart-ups 1500
- (mais 2)
-
resolvido Nobreak NHS Premium Online 1500 VA - Fica em proteção
mckiller postou um tópico em Casos resolvidos - Fontes e NoBreakes
Boa noite amigos, estou com esse modelo em bancada que chegou com os seguintes problemas - Entrada do fusível com problema, realizamos a troca - ok - Capacitor C59 de 220uF x 25V estourado, fizemos a troca por um novo - ok. Foi feito uma inspeção para verificar se havia mais alguma coisa com defeito e nada de anormal foi encontrado. Apos liga-lo, ele apita e fica em proteção e apitando. Fizemos então a troca de todas as baterias (nele vai 4 baterias) e mesmo assim fica em proteção. Modelo da placa é PDVOL(PR13) Entrada Bivolt e saída mono de 115v. Visualmente não tem nada queimado e nem oxidado. Alguma dica de onde posso verificar o que pode estar acontecendo? -
manual NOBREAK APC SMART-UPS RT 1500 - 120 VOLTS
JAIRO JARBAS DE FREITAS LO postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Problema no PFC erro 00100. Diodo de proteção D769 e D757 entre coletor e emissor de Q720 com emissor ligado ao terra Não encontro outras ligações no coletor. Talvez a placa seja multicamadas e com trilha aberta. Gostaria de saber se tem alguém com esta placa parada na assistência e possa me informar estas ligações. código da placa 640-0770_REV_3 -
resolvido NOBREAK APC 1500 BR 1500
leandro santos magrine postou um tópico em Casos resolvidos - Fontes e NoBreakes
No break APC BR 1500 nao detecta rede, so funciona em modo bateria. Ja resolvi casos trocando os capacitores C40 e C41 22ufx16v estavam esgotados, coloquei 22x25 e funcionou. Fica a dica -

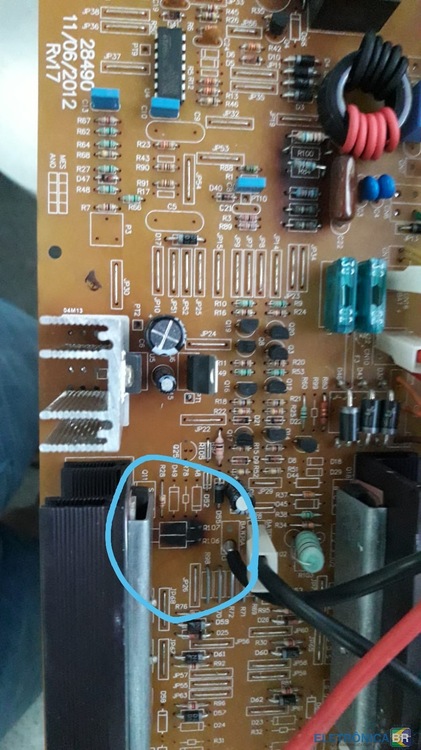

resolvido Nobreak Apc Back Ups 1500 Bi Nn Resistores queimados
Von Held postou um tópico em Casos resolvidos - Fontes e NoBreakes
Olá pessoal, Estou com este nobreak Apc Back Ups 1500 Bi NN, onde o mesmo está com o R106 e R107 torrados e não consegui ver os valores dos mesmos. A placa é uma 28490 11/06/2012 Rev 17. Segue foto da placa. Caso alguém tenha esta informação que possa ajudar, sou grato. Abs,
-
manual No-brak apc sua 1500 br
Marcelo Pisseti postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
estou com um no-break q não aciona o ventilador, sem o ventilador ele da os 12V apos conectar o mesmo ele cai a corrente para 1,5v, alguem pode me ajudar com esquema eletrico dele? ou ate mesmo alguem q possa me ajudar? -
esquema Esquema Ts Shara Ups Pro 1500 2BS - Placa TS-137
Carlos A. Ribeiro postou um tópico em Pedidos de esquemas para Fontes e Nobreaks
Aqueceu um resistor R14 e não consigo ler o involucro para saber se o valor está correto. Gostaria do esquema para aprofundar a análise. -
Olá pessoal, seria possível disponibilizar o esquema elétrico deste Nobreak? O nobreak esta carregando as baterias e estas estão carregadas. Porém quando desligado a entrada ac o memso não entra em operação. Grato pela colaboração.
