Deu entrada o dito cujo, led de carregamento da bateria aceso, ao pressionar o botão de power o led verde logo do lado dele piscava rápido e desligava, nada mais acontecia. Fiquei com a impressão de que seria curto ou BIOS danificada, como havia pesquisado no fórum por k50"1"J ao invés de k50"i"J não encontrei bios pra download, acabei baixando e gravando uma que o google sugeriu, e que se mostrou 100% funcional apesar de não ter sido ela o problema, tendo constatado que tinha procurado pelo nome errado (uhaehuaeuhaeuhaehu) procurei no fórum e encontrei BIOS aqui também, então nem vou upar esta, a não ser que alguém tente a do fórum e não de resultado, Se for necessário peça que eu faço upload pro acervo. Antes de partir pra segunda maior probabilidade resolvi fazer ME no ponte norte e ponte sul, só pra desencargo de consciência, MEs feitos defeito persistiu. Ficamos com curto então, e já que encontrei os 3.3V e 5V always teria que ser em alguma das outras bobinas, analisando encontrei as bobinas vcccore e gfxcore com resistências baixas mas dentro do normal entre 9r e 12r. As bobinas de 1.05V e 1.5V também com resistências normais, estas com valores mais altos, uma com 320r e a outra com mais 1,7k. Pois agora que diabos está havendo aqui pensei eu, tem que ter um curto, e não está em lugar nenhum? Visto que não tinha encontrado nada nas fontes primárias e nas outras básicas para o funcionamento da placa, comecei a verificar as linhas suspended logo após seus derivadores e ao medir a resistência na saída do Q9103 que é o derivador de +3.3VS, logo de cara encontrei resistência muito abaixo do que deveria, injetei 1V e fui subindo a corrente até o capacitor C3926 aquecer o suficiente, para que eu pudesse localizá-lo. Abaixo deixo foto e visão do board view que está disponível no acervo do fórum, identificando o safado que fica abaixo do cooler e do plástico que recobre a placa naquela região. Coincidência ou não a parte metálica do cooler fica virada para baixo nesta placa, e justo na kina desse capacitor que entrou em curto o plastico não o cobria por completo... Pra evitar qualquer contratempo e possível retrabalho, preferi isolar todos os componentes abaixo do cooler que não ficavam protegidos pelo plastico original com fita kapton. Fica aí para futura consulta. Abraços.

Aconselho não desativar o sistema de proteção dos monitores, ja tive uma experiencia de um monitor que fiz isso para uso de bancada, e o que aconteceu foi o seguinte , com o sistema de proteção desativada, a lampada boa que não tinha desativado , faiscou e foi faiscando achei ate q ia pegar fogo, como estava aki simplesmente desliguei ele , mas e se não estivesse os danos poderia ser maiores. agora com resistência tenho um aki, e sabemos q nunca vai correr riscos pois a resistência simula uma lampada.

Obrigado a todos pela ajuda! consegui resolver o problema conforme orientação do nosso amigo @sh4d0w4224

Recomendaria não desabilitar as proteções e sugiro colocar no lugar da lampada defeituosa um capacitor ceramico de uns 100pF ~ 180pF x 2KV apenas para teste do circuito na hora do reparo. Como jah dito anteriormente aqui no forum, essas soluções somente devem ser uma opcao para certos casos como: - Para deixar o monitor em teste antes de encomendar a lampada de reposiçao; - Para oferecer uma opçao para o cliente no caso de nao haver possibilidade de conseguir a lampada; - Fazer um servico de graça para aquele parente muquirana que só visita quando tem problema no PC; - Oferecer uma solucao provisoria para aquele cliente que precisa urgente do monitor; - Consertar seu própio monitor porque voce já tá de sac cheio de ficar consertando porcaria dos outros a semana inteira entao o seu monitor vai ficar assim mesmo. A fim de não comprometer a iluminação da tela o melhor mesmo eh de subistituir ou reparar a lampada com problema.

Eu estou precisando desenvolver um circuito PFC para um projeto pessoal. Porem é a primeira vez que eu estou fazendo isso. Ja fiz fontes chaveadas estabilizadas (sg3525), circuitos boost de tensão com 555, porem não tenho pratica com circuitos PFC. Tenho um toroid que foi removido do circuito PFC de uma fonte corsair cx850 que pretendo utilizar no projeto. Realizei a compra de 2 CIs ncp1653 e pretendo utilizar eles por serem circuitos mais simplificados. Segue o link do datasheet do componente: https://www.onsemi.com/pub/Collateral/NCP1653-D.PDF

Pessoal deixei o controle do meu one cair e o analogico direito quebrou,eu tenho um analogico novinho aqui que comprei pra troca do analogico do controle do 360,esse analogico do 360 que comprei serve no controle do one??

Esta placa estava com o seguinte sintoma: O led do dcJack ficava aceso ao conectar o carregador. Ao pressionar o botão power o led do dcjack se apagava (sintoma de curto na placa). Tensão 19v ok Tensões 3.3v e 5v nas bobinas L850 e L851 ok Próximo passo foi verificar se havia curto na linha das tensões VS. Ao medir o mosfet Q847 (source), encontrei curto na linha do +V5S. Injetei 5v com a fonte assimétrica na linha +V5S e nada esquentou. Depois de alguns testes, retirei o CI de áudio (U829) e o curto sumiu. Fica a dica. Segue o esquema: https://eletronicabr.com/files/file/4452-esquema_schematic_hp-_dv5_-_inventec_st145_-_amd_intel_-_6050a2313301_6050a2313401_3142-eletronicabrcomrar/

@cristi Linhas suspended são as linhas VS = Voltage Suspended... Linhas que são acionadas pelos sinais susb susc sus# ou qualquer coisa do gênero, após o pressionamento do botão de power. As próprias fontes de estado S0 como vcore e gfxcore são suspended, mas elas tem bobinas para medirmos então já as medi antes de mais nada. Pra resumir, qualquer linha que não esteja presente quando plugas o carregador na placa (estado S5), é uma linha suspended, que depende de um acionamento para surgir.

Tranquilo, vou catar de um fat aqui pra ver, valeu! Ah, só pra aproveitar rapidinho, YLOD 3 bipes logo que liga, pode ser também problema na BGA do CELL? Eu particularmente sempre chuto primeiro no RSX quando aparece esse defeito aqui

@guilhermiti post com caps lock ativo são contra as regra do forum, o tópico deve segue os padrões marca modelo defeito do aparelho ajude a manter o forum organizado amigo. e no prefixo use ajuda ou analises, resolvido é quando resolvemos algo .

Esse RSX é do modelo 30xxA/30xxB, não serve em fat... Para saber se há compatibilidade, verifique a litografia do RSX, a placa DYN-001 é do modelo Slim CECH-20xxA / CECH-20xxB (litografia 65nm) e funciona em alguns fats que possuem RSX com a mesma litografia... Exemplo: Placa fat modelo DIA-002 possui litografia 65nm (RSX), Funciona na placa Slim DYN-001 que também tem essa litografia no RSX... Só pesquisar o modelo da placa e ver qual a litografia do RSX e comparar...

tem simto postando ja

isso mas esse numero e so codigo de tela nao ira mudar muita coisa blz

Realmente os resistores podem causar esse sintoma... solda fria bga, pasta interna cpu seca... Se resolveu o problema e o cooler não acelera, não há necessidade de trocar a pasta interna... Há perigo sim na remoção da chapa, pode cortar solda, trilha ou capacitor que está em baixo da chapa, é bom ver um com chapa fora ou treinar com uma cpu com defeito....

@braucksdiego melhor colocar o valor original que esta ai. Esse resistor é metalfilm 5W.

Eu troquei os resistores do sensor de temperatura agora. Achei isso em um teste que realizei a pouco. Haviam 4 resistores em curto mas vou verificar a pasta térmica também obrigado. Aparentemente já está funcionando com a troca dos resistores. Mas para evitar de acontecer de novo vou trocar a pasta também. Não perigo de estragar algum componente em tirar essa parte metálica?

reballing bem sucedido galera obrigado familia

Me disculpo por no especificarlo. Debe cambiarse el ROM que contiene la bios (solo un pequeño fragmento del firmware). Si la PCB no tuviera ese chip, quiere decir que esa bios está embebida dentro del MCU (el chip principal y más grande).

@Niemeyerd Plasma detesta alteracão no projeto RJP é RJP entao nao mude o projeto pois voce afasta da linha de sucesso no reparo No seu caso siga a dica acima de Alpha1 e veja a Zsus se nao ha defeito tambem

Teria q subir a fonte na bancada para acompanhar os sintomas , como já fez o básico trocando os condensadores , faça a atualização sugerida pelo @edward linux e continuaremos daqui ok.

Boa tarde amigo. Verifique os componentes a seguir: Q5014 = FGD4536 D5057 = SF10A400 (SF5A600) C5064, C5078 = 331J 1KV C5075 = 102K 1KV Q5001 = RJP63K2 Siga esse procedimento á risca, e será bem-sucedido. Costumo fazer reparo nessas tvs, há algum tempo, e estou compartilhando contigo esse humilde conhecimento. Voce desenvolve a técnica de reparo e tira de letra. Espero ter ajudado, boa sorte!

@akalicos , temos vários arquivos dessa bios no gerenciador interno, antes de solicitar aqui, utilize o mecanismo de busca/pesquisa q encontrará. Um deles: https://eletronicabr.com/files/file/22560-kb9012-_acer_e1-571_q5wv1_la-7912p_rev20_17113-eletronicabrcomrar/

@mariscoo HP DV5 é campeã de problema no chip7 (bga).

olá faz uma limpeza na placa e coloca na estufa se tiver um vaporeto e bom pra jogar ar quente embaixo da bga limpa bem

Pode pôr o 044 sem problemas, ou qualquer um tirado de uma sucata de fonte de PC, como o 054. Não esqueça de verificar o capacitor principal, se ele estiver seco o sck acaba queimando de novo.

Olá novamente, mas o fio que vai no post_out da cpu tava solto? Tem gente que solda o fio na esfera do processador, e não recomendo esse procedimento... Sim você precisa colocar um post fix, pois em placas mais antigas,tinha algumas trilhas e ponto em baixo da placa, mas no v4 em diante, só fazendo contato na esfera...

@franknotes Famosa instalação de xbox desbloqueado no paraguay. Capacitorzinho do ponto D longe da placa e enrolado na fita crepe. Pode ver que o drive foi fechado com fita larga tipo durex kkkkkk Esse chip funciona bem, mas a instalação é bem sem vergonha... Em RGH 192Mhz fica muito muito bom. Mas já que comprou outro, troque o chip mas troque os fios tbm. A instalação é essa mesma que o colega @sh4d0w4224 ja informou. Voce só altera a tensão. Aproveite e limpe o drive , verifique e posicione os elastomeros termicos e parafuse corretamente. Troque a pasta térmica da cgpu tbm. No desbloqueio eles removem o dissipador para fixar o postfix e voltam de qualquer jeito sem trocar ela. Com isso voce pode previnir os famosos e ocultos erro 0101 nos video games desse desbloqueio rgh. Mais uma dica... Edite sua primeira mensagem remova os links com as fotos e faz o upload delas aqui no fórum. Assim se o link quebrar seu tópico não fica sem sentido futuramente.

Olá, já peguei um xbox com esse mesmo chip azul e realmente tem esse problema de dar boot... Anexei uma imagem com as ligações desse chip na placa... Nunca usei esse chip em corona, mas se não me engano ele já vem pré programado de fábrica para esse modelo... Apenas retire os fios e o chip antigo e instale o v3, lembrando que a tensão dele é de 5v... O ponto "C" está localizado no post fix ao lado do cooler e tem um ponto "D" alternativo em cima da placa (c4c4) como está na imagem...

O core i7 é de 3ª geração, processadores de 2ª bem provavel que não funcione.

Ola pessoal, vim postar um caso resolvido aqui. Esse notebook chegou, não dando video. Como podem perceber o codigo led hp pisca 1x, é provavel defeito de bga na ponte norte. Nesse caso ele tem video dedicado tambem, mas não foi nenhum dos dois, mas sim a ponte sul. Fui fazer um reball nela, mas o chip acabou estragando alguns pads. Tive que substitui-lo por outro, mas não encontrava nenhum igual em minhas sucatas. O modelo dele é o 218-0697020, só que eu encontrei um que tinha certeza que estava bom de um notebook sony vaio, so que o modelo dele é o 218-0697014. Resolvi arriscar e trocar, os 2 são identicos na aparencia e nos pads e deu certo. O notebook voltou a dar video e funcionando certinho. Fica a dica ai de compatibilidade de chipsets, se alguem tiver a mesma duvida.

Galera estava com esse dell 14z que ligava quando colocava o carregador e ja desligava sem video, depois nao ligava mais. Analizando a mb verifiquei oxidaçao no componente pu470, soluçao foi reover o componente e ressoldar. Note voltou 100%. Segue as fotos.

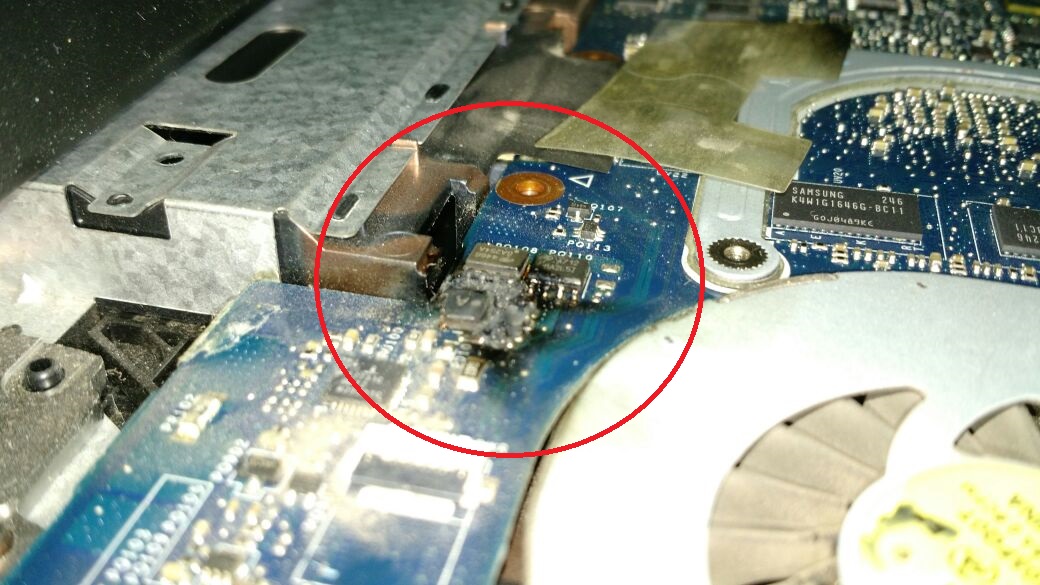

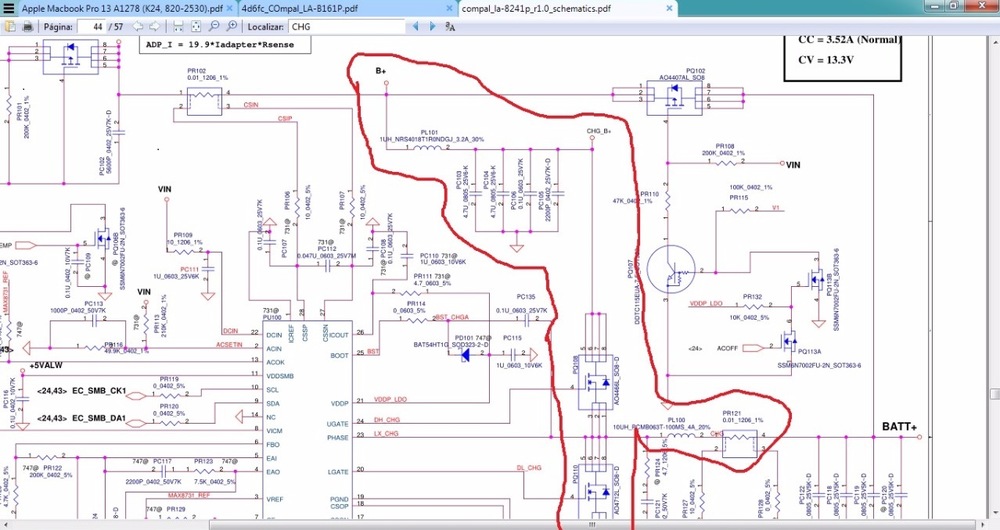

Boa noite amigos do eletronica, muitas vezes eu peguei notebooks que só de começar a desmontar se sente o cheiro de queimado. Desmontando,aquela surpresa que nenhum tecnico deseja pegar em dias comuns. Componentes totalmente queimados, Placa carbonizada, trilhas rompidas. Inúmeras vezes eu ja peguei casos assim e só de ver a placa nessas condições eu a condenava. Hoje com um pouquinho de conhecimento em analise de esquemas eletricos não deixo passar , mesmo que muitas das vezes tem que reconstituir alguma parte do circuito perdido em outra parte da placa, ja que os pads, foram danificados no curto ou por algum outro motivo. Vale muito apena. Vou postar 3 fotos do processo desse dell.

Também gostei. São poucos que os que postam dicas nesses detalhes. Sinal que teve muito trabalho para analisar e resolver o problema. vai ganhar um joinha pelo esforço em ajudar os demais colegas Cumprimentos, Smigou

Sempre que abrir um novo tópico siga o padrão de organização abaixo. 1 - O título do tópico deve seguir este padrão: [Marca e Modelo do Aparelho] + [Modelo da Placa] + [Defeito] Exemplos: HP DV4 - LA-4117P - Não liga Dell Vostro 1320 - LA-4117P - Sem vídeo externo 2 - Dentro da Mensagem: - Colocar uma descrição detalhada do defeito. - Informe todos os testes já realizados, componentes trocados, suas suspeitas e dúvidas. - Informe também o link do esquema da placa. Use a ferramenta de busca do fórum para localizar o arquivo. Vantagens de se usar este modelo: 1 - Organização » Vai ficar mais fácil usar a busca para localizar problemas relacionados a determinado tipo de aparelho. 2 - Você irá receber mais ajuda » Os outros usuários já vão saber qual é a placa e provavelmente já ter acesso aos esquemas sem precisar ficar te perguntando. (Vemos diversos posts assim "informe o modelo da placa", "que aparelho é esse?"). 3 - A entrada do fórum vai ficar organizada » Não vamos mais ver títulos como "Positivo", "Dell" e ficar imaginando do que se trata, sem nenhuma referência e nem títulos que contam todo o problema do aparelho (título com 20 palavras). 4 - Vamos incentivar os usuários a aprender » Primeiro você tenta resolver, depois você entra com as dúvidas, isso vai acabar com aqueles posts "Estou com este note que não liga, o que faço?". 5 - A obrigatoriedade de colocar os testes realizados vai incentivar os usuários a aprender e não apenas pedir. Isto com o tempo vai aumentar muito a qualidade das perguntas, das respostas e consequentemente, a qualidade geral do fórum. A qualquer momento você poderá fazer correções no título, na descrição ou alterar o prefixo. Para fazer isso, vá na primeira mensagem do seu tópico e clique em Editar. Sempre realizar testes básicos, por mais improvável que possa ser o defeito.. Alguns teste básicos: Rede de energia (testar em outra tomada) Fonte (testar com outra fonte) RAM (testar com outra memória) HD (testar sem HD, com outro ou cd live) CPU (testar com outro processador) Verificar possível curto nas portas USB. Retirar placa wireless. Nunca se deve subestimar o defeito! Atenção: Tópicos que estiverem fora dos padrões poderão ser bloqueados e futuramente serão deletados! Para mais informações »
