Depois de analisar o datasheet do KB9012 e entrar em alguns fóruns gringos achei esse método de Gravação dos SIO KB9012 e KB9022 para quem não pode comprar um Gravador especifico para tal serviço é uma ajuda e tanto. Nesse método não é possível ler ou comparar a ROM dentro do SIO, você somente irá conseguir gravar o arquivo Bin no SIO. OBS: Só utilize esse método se realmente você souber que o problema pode ser o SIO corrompido, pois não será possível efetuar o backup da ROM original para regravar ela novamente Requisitos: 1° Possuir o esquema da placa mãe que será gravado a SIO. 2° Possuir o arquivo com a ROM especifica do SIO da placa mãe a ser gravada, o arquivo poderá ser baixado aqui no fórum. 3° Possuir um Gravador de EEPROM (BIOS) SPI, de qualquer modelo ou marca. 4° Ferro de Solda ou Estação, fios finos podem ser de cabo de rede ou cabo IDE de HD. 5° Muita atenção, que tudo dará certo. Passos para gravação: 1° Em seu Gravador de EEPROM (BIOS) SPI localize as pinagens correspondentes aos pinos 1 SPICS#, 2 MISO, 5 MOSI e 6 SPICLK. Vide imagem no anexo 1. 2° Agora no datasheet da placa mãe localize as pinagens no conector do teclado referentes aos pinos KSI4, KSI5, KSI6,KSI7, KSO2 e KSO3. 3° Solde um fio nos Pinos referente ao KSO2 e KSO3 e conecte ao GND (TERRA) para liberar a gravação do Chip SIO, vide anexo 2. 4° Solde um fio no Pino referente ao KSI4 do teclado e a outra ponta dele ao Pino 1 SPICS# do Gravador, repita a soldagem do fio para os pinos KSI7 do conector do teclado para o Pino 2 MISO do Gravador, Pino KSI6 do conector do teclado para o Pino 5 MOSI do Gravador e Pino KSI5 do conector do teclado para o Pino 6 SPICLK do Gravador, ficando conforme tabela abaixo: KSI4 ao SPICS# KSI5 ao SPICLK KSI6 ao MOSI KSI7 ao MISO Muita atenção na conexão, pois precisa estar correta a ligação entre os pino para que funcione, veja imagem com exemplo no anexo 2. 5° Depois de efetuada as ligações dos pinos entre placa mãe e Gravador, você tem que energizar a placa conectando o carregador ou através da fonte assimétrica. 6° Abra o Software de gravação do seu Gravador EEPROM e escolha um chip que tenha um tamanho de 128KByte/1MBit. Vide anexo 3. 7° Feito isso basta efetuar a Gravação do arquivo com a ROM do SIO, ignore qualquer erro gerado pelo Software, pois geralmente o gravador efetua a gravação e a verificação da ROM ai acaba gerando o erro, já que não é possivel ler a ROM gravada no SIO. Espero ter ajudado e não se esqueçam do joinha, por favor!!! Obs: Comigo funcionou com um Gravador CH341A Chines na placa LA-B161P. Tutorial atualizado 26/08/2016, pinos KSO2 e KSO3 ligados ao terra para liberar acesso ao chip SIO.

TV CCE LT28G - atualização e dados da flash Acessar página de download Atualização e dados da flash da TV CCE LT28G Uploader Chagas Moura Enviado 01-07-2019 Categoria CCE

Acessar página de download Esquema Schematic LENOVO IBM- G480 - LA7982p LA-7981P QIWG5-QIWG6 19486.pdf Esquema Schematic LENOVO IBM- G480 - LA7982p LA-7981P QIWG5-QIWG6 19486.pdf Uploader mauriciosouza Enviado 30-05-2017 Categoria IBM - LENOVO

arquivo pkg da tv philips 32pfl4007 e da 32pfl4017 Acessar página de download arquivo da tv 32pfl4007 e 32pfl4017 testado forte abracao e nao esqueca do Uploader eletronica jp Enviado 14-08-2019 Categoria Philips

DIAGRAMA DE BLOCOS PARCIAL UPS HDS MEMO 10KVA Diagrama do Nobreak "China" MEMO DE 10 KVA mostra parcialmente as ligações do Bloco da CPU, Inversor e Banco dos capacitores do circuito da fonte +BUS e -BUS segue uma relação dos circuitos individuais, o intuito é ter uma ideia da unidade como um todo para facilitar a manutenção. Existem outros fatores primordiais para esta manutenção que é o software que possibilita ajustar parâmetros em função de valores a serem calculados. Uma observação importante é a veracidade do circuito não foi possível levantar na íntegra mas ajuda muito caso necessite mais precisão e se alguém tem o diagrama original me avise. Este rascunho foi devido ao fato de não se ter documentação para manutenção corretiva de uma falha numero 15 deste Nobreak com sintoma de elevação da tensão BUS negativa de -370 Volts atingindo -450 volts entrando no alarme 15, percebia-se também que esta falha so se dá quando se alimenta o nobreak por carga indutiva que é o caso do primário do trafo isolador, trata-se de residuos de componente DC de valor acima de 10 mili volts, ocasionando curto circuito com enrolamento primario do trafo existente. Eliminando o Trafo o problema deixa de existir. Informações do Arquivo Uploader JAIRO JARBAS DE FREITAS LO Enviado 25/04/2021 Categoria Fontes & Nobreaks Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Introduzi algumas sugestões para poder usar em 220VAC a serem testadas, segue o novo esquema abaixo:

é só regravar a bios que está resolvido amigo

E no vídeo de hj teremos uma placa a milanesa kkkkkkkkkkkk

já conseguistes o esquema elétrico da placa ASUS P8H61-M LX? também precisava, se tiveres ou alguém tiver pode me arranjar ?

Testador de cristal Achei este manual na internet e é um pouco diferente no que tem aqui no forum. Decidi postar pois estou a fabricar. Este manual se destina unicamente a orientar o montador interessado neste projeto, portanto não se encontram neste manual: detalhes de gabinete, layout de placas de circuito impresso, cabos de ligações, aparência final do produto, cor, forma, tamanho, etc., ficando estes detalhes por conta do montador. Acredito que o interessado neste projeto tenha conhecimentos suficientes em eletrônica a ponto de saber identificar: resistores, capacitores, transistores, relês, diodos etc. além de saber interpretar o circuito elétrico. Para obter maiores informações favor entrar em contato pelo e-mail: turchiellows@yahoo.com.br Este circuito se destina a verificar o estado de funcionamento de cristais de quartzo e também filtros cerâmicos. Apenas se verifica se o cristal em questão esta oscilando ou não, caso esteja oscilando um LED irá ascender indicando a oscilação. É possível ligar um Freqüencímetro a este circuito para verificar a freqüência do cristal em teste. A freqüência lida no Freqüencímetro sempre será um pouco mais baixa do que a freqüência nominal do cristal, isso se deve ao fato de o circuito não ter muita estabilidade e a simples inserção de um instrumento de medida acarreta uma alteração nas oscilações. Com esse aparelho é possível testar cristais nas freqüências que vão de 100 KHZ a 100 MHZ. Descrição de funcionamento O primeiro transistor consiste em um oscilador que tem com base o cristal que vai ser testado. Se o cristal estiver em bom estado o transistor começará a oscilar. Nessa etapa é muito importante tomar o máximo de cuidado com a escolha dos capacitores C1 e C2. Eles devem ser cerâmicos e nos valores indicados no esquema, qualquer alteração em seus valores, por menor que seja, pode comprometer o funcionamento do circuito nas freqüências mais altas ou nas mais baixas. É mais provável que o funcionamento fique comprometido nas baixas freqüências. C3 acopla a etapa osciladora a um simples detector, D1, D2, C4, que converte as oscilações geradas pelo cristal em um nível de tensão contínua para polarizar a base do segundo transistor. Este segundo transistor funciona simplesmente como chave para fazer ascender o LED indicador das oscilações. A corrente consumida pelo circuito é baixa não ultrapassando os 20mA, logo a durabilidade da bateria é grande se observados alguns cuidados: Ao ligarmos SW1 um LED ascenderá indicando que o aparelho está ligado. Não é aconselhável esquece-lo ligado, mesmo que a corrente consumida seja pouca, se este aparelho for esquecido ligado a bateria pode se esgotar em algumas horas. Somente ligue a chave SW1 durante o período de testes. Para conectar o cristal ao circuito deve se utilizar pontas de prova com garras jacaré e de pequeno comprimento, no máximo 15 cm. O cristal que vai ser testado deve retirado do circuito, caso contrário ele poderá não oscilar mesmo estando bom. Lista de componentes: C1 - 1 nF (cerâmico) C2 - 100 pF (cerâmico) C3 - 1 nF (cerâmico) C4 - 4,7 nF (cerâmico) T1 - BC 550, BC 548, BC 547, BC 549. T2 - BC 550, BC 548, BC 547, BC 549. D1 - 1N 4148 D2 - 1N 4148 LEDs - qualquer tipo ou tamanho, apenas com cores diferentes R1 - 27 K 1/8 W (vermelho, violeta, laranja, dourado). R2 - 1 K 1/8 W (marrom, preto, vermelho, dourado). R3 - 560 homs 1/8 W (verde, azul, marrom, dourado). R4 - 560 homs 1/8 W (verde, azul, marrom, dourado). S1 - chave liga desliga, qualquer tipo. Bateria - 9V Diversos - gabinete, solda, placa de circuito impresso, conector para a bateria, garras jacaré, etc. Elias Bernabé Turchiello Técnico responsável

pcware ipx847p1 Acessar página de download Bois pcware ipx847p1 Uploader Guedelho Enviado 14-07-2020 Categoria PCWare

O TL431 é um regulador de precisão zener usado em fontes de alimentação para controle e regulação da tensão de saída, dependendo do tipo e fabricante, o valor da tensão de referência (VREF) muda e, em seguida, eles não são intercambiáveis, se você substituir um tipo para outro deve ser para outro que lida com a tensão incorreta do VREF, para saber a tensão do valor da tensão de referência, o seguinte circuito deve ser implementado, o que também servirá para conhecer o estado do zener de precisão. Uma fonte de alimentação variável, resistência do valor indicado e multímetro são necessários para o teste. A tensão do VREF é de 2.440 a 2.550v, isso varia de acordo com a terminação do código do componente, pois o TL431 A é de 2.470 a 2.520v. Pino 1 VREF, pino 2 ANODO, PINO 3 CATODO.

Seu símbolo é como um diodo zener, portanto, alguns o mencionam como um zener programável de precisão; em uma fonte não importa a tensão de saída a ser regulada, uma vez que o integrado é capaz de manter a regulação definida pelo projeto da fonte apenas com a voltagem aplicada ao seu terminal de referência. Por esse motivo, ele pode ser usado para regular exemplos de fontes: 95v, 110, 135v etc. O uso mais amplo dado a ela está no controle de realimentação da tensão de erro em fontes de alimentação comutadas.

TL 431. Componente de referência de precisão programável usado em uma ampla variedade de circuitos. Serve como referência de tensão em circuitos onde é necessária uma tensão de referência não padrão. Outros usos incluem o controle de feedback para acionar um acoplador óptico em fontes de alimentação, monitores de tensão, fontes de corrente constante e reguladores de passo em série. Em cada uma dessas aplicações, é essencial manter a estabilidade do dispositivo no manuseio de correntes e capacidades de cargas variáveis.

Alguém possui esse esquema eletrica do Avell B153 / QAL31/50/51 LA-7871P REV 1.0

@alexandrerazr , já temos esse arquivo no gerenciador interno, mas para fazer downloads é necessário ter Créditos ou Assinatura VIP. Recomendamos que você abra um novo tópico na área de Notebooks. O título do tópico deve seguir este padrão: Marca e Modelo + Modelo da Placa + Defeito. Informe também todos os testes já realizados. Segue alguns links que podem ajudar: Manual do Usuário Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!!

amigo nessa situação nao adinata colocar o arquivo de atualização no pendriver porque nao ira atualizar, somente via gravadora arquivo binario esse arquivo aqui e de 8mb via gravadora espero que tenha ajudado vc

Veja se o esquema abaixo ajuda ! Boa sorte

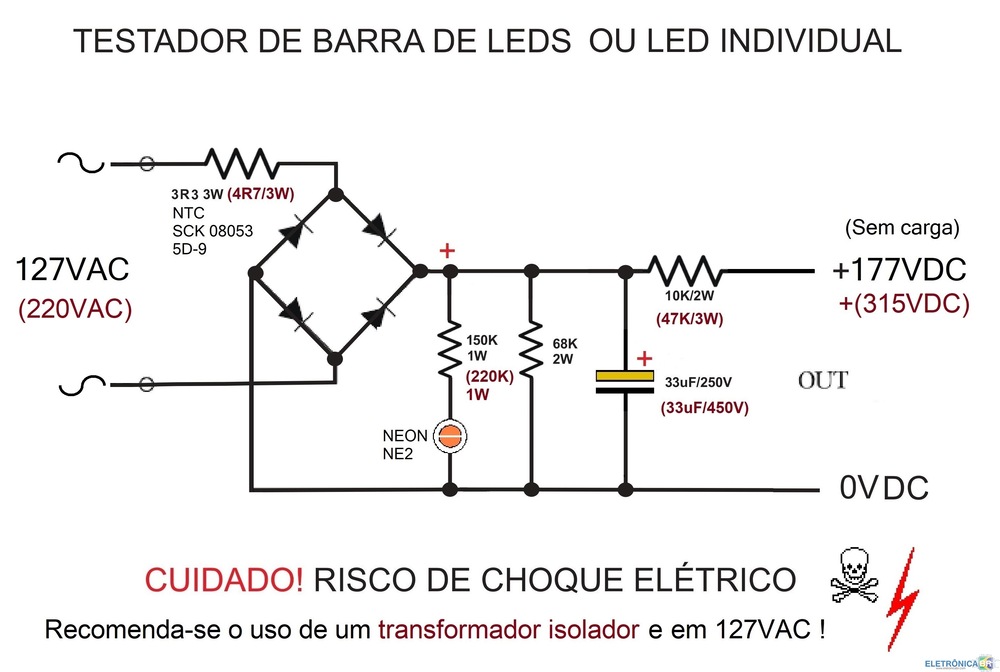

Esse testador não eletrocuta o técnico como alguns que vemos por ai. E pode regular a tensão na saída. https://drive.google.com/open?id=0B9986gppag2EckFvN3h2U3hINlE

Para ter acesso a todas as áreas do fórum, você deve conhecer o sistema de créditos do EletrônicaBr. O sistema de créditos é muito simples e tem como sua base o Joinha = Como funciona: 1-> O Joinha é a forma de agradecer a ajuda que recebemos nos tópicos e também deve ser usado no caso de uma dica ou um arquivo baixado que nos foi útil. 2-> Cada joinha recebido equivale a 10 Créditos. = 10 Créditos Esses créditos são usados para comprar o acesso aos downloads e a área de casos resolvidos. 3-> Depois de finalizar seu tópico, não esqueça de clicar no joinha dos colegas que participaram dele. É a melhor forma de agradecer, independente do resultado do seu tópico (Resolvido ou Devolvido). 4-> Não precisa ter medo de dar o joinha, ele é grátis. Ao dar um joinha, não se preocupe, ele não será descontado dos joinhas que você possui. 5-> Todo usuário pode dar até 5 joinhas para cada colega em um período de 24 horas. Caso precise agradecer mais que 5 usuários em um dia, deixe para o dia seguinte. 6-> Evite pedir joinhas nos tópicos. Eles virão normalmente, de forma proporcional a ajuda que oferecer. 7-> Em todas as mensagens do fórum você encontra o ícone do joinha Ao clicar neste ícone, outras opções serão mostradas. Clique no ícone azul para dar um joinha. Os outros ícones são para demonstrar reações, como o título de cada um sugere. Os ícones em amarelo não geram créditos. 8-> Ja ganhou Créditos EBR??? Agora é so clicar em "Assinaturas" no menu principal e comprar gratuitamente a assinatura de downloads ou de acesso preferido. (Se seu perfil estiver incompleto aparecera uma tela de cadastro simples. Preencha os dados corretamente e conclua sua assinatura.) 9-> Você pode ver seus créditos e pacotes de acesso nos menus da loja » https://eletronicabr.com/store/ Vídeo atualizado em 28.09.17 ATENÇÃO: -> Você recebe joinhas ao ajudar outros usuários. Atribuir joinhas (dar joinhas) a outro usuário não geram créditos para você. Os créditos são contabilizados para quem recebe o joinha. Clique Aqui e saiba tudo joinhas. -> Para você que tem pouco tempo e quer acesso mais rápido a todo o Fórum, temos os planos por assinatura VIP. Clique Aqui para detalhes sobre assinaturas VIP. -> Mas lembre-se, participando ativamente do fórum você pode ter acesso aos Downloads e Casos Resolvidos totalmente grátis. Clique Aqui e aprenda ganhar muitos joinhas. -> Por que Downloads e Casos Resolvidos estão bloqueados? Usuários que não participam ativamente do fórum ou mau intencionados que vendem nossos conteúdos na internet não são vistos com bons olhos. Para diminuir essa incidência, existe o sistema de créditos. É PROIBIDO a troca de joinhas no fórum. Use-o de forma consciente! Dúvidas, comentários, sugestões, elogios e críticas construtivas sobre o nosso Fórum de uma forma geral, você pode postar aqui: https://eletronicabr.com/forums/forum/11-sugestões-para-melhoria/

Atenção Seguem mais dois links que podem ajudar: Dúvidas Frequentes Preciso de um arquivo e não tenho créditos Caso ainda tenha dúvidas, você poderá responder o tópico abaixo: Fale com a Moderação
