Conteúdo Popular
Mostrando o conteúdo com a maior pontuação em 13/05/2025 em todas as áreas
-
Identificação Arquivos de BIOS e EEPROM (EC) para notebooks Positivo Stilo, compatíveis com a placa-mãe H14BT01 4L M/B Rev 3.0 (referência Shuttle 71R-H14BT4-T830). Finalidade Este dump foi modificado para permitir a instalação do Windows 7 e inclui o firmware do Intel TXE (Trusted Execution Engine) limpo, eliminando o atraso na inicialização do vídeo (delay de boot). Identificação técnicaTipo de material: BIOS e EEPROMEquipamento: notebookMarca/fabricante: PositivoModelo/código: XR2990, XR3000 e XR3050Revisão: 3.0 Conteúdo do Pacote BIOS Principal (U12): Versão 1.07.U (8MB) com TXE limpo v1.1.4.1145. Firmware do EC (U6): Versão 2.13.00. Firmware do EC Alternativo: Versão 1.13.00. Compatibilidade Testado e compatível com os modelos: XR2990, XR2995, XR3000, XR3008, XR3010, XR3050, XR3208, XR3210 e XRI3010. Cuidados Técnicos Tensão de Gravação: A EEPROM da BIOS (U12) opera em 1.8V, enquanto a do EC (U6) opera em 3.3V. Procedimento de Gravação: Caso a placa ligue, dê vídeo e desligue sozinha após alguns segundos, é necessário gravar também o firmware do EC. Configuração de Boot: Para a instalação do Windows 7, desabilite o Secure Boot, salve, reinicie e altere o modo de boot para Legacy. NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível.Free1 ponto -
Arquivo de atualização de firmware para a TV LCD Philips 42PFL5604D/78. Esta atualização visa corrigir falhas de sincronização labial (atraso de vídeo) em conexões HDMI e problemas com o botão Mute do controle remoto. Identificação Técnica: Equipamento: TV LCDFabricante: PhilipsModelo: 42PFL5604D/78Versão do Firmware: LC92L_0.55.1.0Data de Lançamento: 05 de Outubro de 2010Conteúdo do pacote: autorun.upg (21,35 MB) - Arquivo de imagem para atualização.42pfl5604d_78_fin_brp.pdf (129,6 KB) - Instruções de procedimento.42pfl5604d_78_fhi_brp.pdf (45,4 KB) - Histórico e notas de versão.Cuidados de compatibilidade e instalação: Utilize um dispositivo USB formatado em FAT/DOS.Certifique-se de que o arquivo autorun.upg esteja no diretório raiz do pendrive.Não remova o dispositivo USB ou desligue a TV durante o processo de gravação para evitar danos ao firmware.Verifique a versão atual do software no menu [Configurar] > [Atualização de software] > [Informações do software atual] antes de iniciar.A atualização é automática ao inserir o pendrive com o arquivo correto na porta USB da TV ligada. NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível.Free1 ponto -
1 ponto
Identificação técnicaTipo de material: BIOS / Firmware de atualizaçãoEquipamento: TV LCD / LEDModelo do aparelho: HBTV 32L05Código da placa principal: ECG320BB-LCK (variante SP / BOE)Formato do arquivo: Pacote RAR contendo arquivo binário únicoConteúdo do pacoteATUALIZAÇÃO 32L05 ECG320BB-LCK(SP)(BOE).RAR (2,79 MB)Arquivo interno: MERGE.bin (firmware completo para gravação via SPI ou ferramenta de atualização)Informações de usoEste firmware é destinado à TV HBTV modelo 32L05 equipada com a placa principal ECG320BB-LCK, em variante identificada como SP/BOE. O arquivo MERGE.bin deve ser gravado diretamente na memória flash SPI da placa ou utilizado conforme procedimento de atualização do fabricante. Recomenda-se verificar a compatibilidade exata da placa e revisão antes da gravação. NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível.Free1 ponto -
Coleção completa de esquemas elétricos e manuais de serviço da marca FRAHM, abrangendo dezenas de modelos de amplificadores, mesas de som, subwoofers ativos, fontes chaveadas e módulos de áudio. Os arquivos incluem diagramas detalhados com identificação de componentes, trilhas e valores, além de alguns manuais de operação. Ideal para técnicos de eletrônica e reparadores de equipamentos de áudio profissional e semi-profissional. Modelos incluídos (parcial) Séries CA: CA-20, CA-60, CA-90, CA35, CA45, CA150, CA150N, CA500B Séries MF: MF100, MF200, MF300, MF400, MF500, MF700, MF900, MF360-USB-FM, MF580-USB Séries FP: FP200, FP500, FP800, FP1200, FPA760 Séries SS: SS150, SS200, SS300, SS400, SS300 Mixers e Mesas: MP8, MP-270, MP3000, MP11-MP12 Subwoofers: Essenza 130, CL100, CL160, CL400, CP100, CP160, CP400, DL160, DL400 Fontes chaveadas: AV5.5, PS-12A/15A BT, USB500, USB900, USB1150 Amplificadores profissionais: MC2000, MC2200, MC3200, MC3400, MC3500, MC4200, MC4300, SM1400, SM1500, SM1500A, SP1000, SP1100, ST-600, ST-741/751/770, ST-850, QS7000, QS7100, RD500, RG-400/420/430, RX-300/301 Outros: Active Box Universal, Connect-600, FRP1000, FR800, FR900, LA800, LA900, FT260, AF260/360/560, CF260/420/420N, CR-30, CS1015, FC-260, GA35, PL-12ATI, PSA-500/700/1500/1600, RC-200/220, SLIM-2000/3000, FP-1200, Essenza 130, FR900-LA900 manual Os arquivos estão em formato PDF (esquemas e manuais) e alguns em .RAR (contendo múltiplos diagramas, provavelmente de modelos MC, QS, RD). Alguns documentos podem conter anotações manuais de técnicos anteriores. Cuidados de compatibilidade Verifique o modelo exato do equipamento FRAHM antes de utilizar o esquema, pois podem existir revisões distintas (ex.: SS300 old vs SS300, MF300 vs MF300 12V). Arquivos .RAR podem conter múltiplas páginas ou versões; extraia e confira o conteúdo antes de usar. Para fontes chaveadas (ex.: AV5.5), atente para as tensões de entrada e saída indicadas no diagrama. Identificação técnicaTipo de material: Esquema elétricoEquipamento: placa-mãeModelo/código: AV5, CA-20 e CA45 Conteúdo do pacoteav5.5-sch.23361.pdf (288,4 KB)CA-20.pdf (1,10 MB)CA45_2n3055.pdf (120,4 KB)CA-60_CA-90.pdf (7,09 MB)Connect-600.pdf (1,25 MB)FP-1200- Amplificador.pdf (252,0 KB)FRAHM++Active+Box+Universal.pdf (51,4 KB)Frahm+-+CA35.pdf (312,7 KB)FRAHM++Essenza+130+-++SubAtivo.pdf (98,5 KB)FRAHM++Manual+FR900-LA900.pdf (364,5 KB)FRAHM+AF260.pdf (51,1 KB)FRAHM+AF360.pdf (88,3 KB)FRAHM+AF560.pdf (86,7 KB)FRAHM+CA45+2N3055.pdf (120,4 KB)Frahm+CA150.pdf (59,0 KB)Frahm+CA-150.pdf (59,0 KB)FRAHM+CA150+-+CS1015.pdf (73,3 KB)FRAHM+CA150N+-+esquema.pdf (65,6 KB)FRAHM+CA500B+-+SS400B+-+TDA7294.pdf (111,2 KB)FRAHM+CF260.pdf (94,3 KB)FRAHM+CF420.pdf (111,6 KB)FRAHM+CF420N+-+Esquema.pdf (89,5 KB)FRAHM+CL100.pdf (49,9 KB)FRAHM+CL160.pdf (50,8 KB)FRAHM+CL400.pdf (69,1 KB)FRAHM+CP100.pdf (63,7 KB)FRAHM+CP160.pdf (63,5 KB)FRAHM+CP400.pdf (64,5 KB)FRAHM+CR-30.pdf (653,0 KB)FRAHM+CS1015.pdf (58,2 KB)FRAHM+DL160.pdf (106,0 KB)FRAHM+DL400.pdf (109,8 KB)frahm+Esq+-+SS300.pdf (89,3 KB)FRAHM+FC+260+-+TDA7294.pdf (110,4 KB)FRAHM+FC260+-+TDA1514.pdf (110,4 KB)FRAHM+FP+800.pdf (115,6 KB)FRAHM+FP+1200.pdf (1,37 MB)FRAHM+FP200.pdf (51,2 KB)FRAHM+FP500.pdf (87,9 KB)FRAHM+FP1200.pdf (381,1 KB)FRAHM+FPA760.pdf (59,1 KB)FRAHM+FR800.pdf (91,0 KB)FRAHM+FR900.pdf (89,4 KB)FRAHM+FRP1000.pdf (1,67 MB)FRAHM+FRP1000+-+TDA1514A.pdf (206,8 KB)FRAHM+FT260.pdf (58,3 KB)FRAHM+GA35++Esquema.pdf (91,4 KB)FRAHM+LA800.pdf (59,4 KB)FRAHM+LA900.pdf (46,3 KB)FRAHM+MF+300.pdf (67,1 KB)FRAHM+MF+300+-+12V.pdf (83,7 KB)FRAHM+MF+400.pdf (72,5 KB)FRAHM+MF+500.pdf (77,5 KB)Frahm+MF+700.pdf (77,2 KB)FRAHM+MF+700_2.pdf (77,2 KB)FRAHM+MF100.pdf (66,4 KB)FRAHM+MF200.pdf (61,0 KB)FRAHM+MF-200.pdf (61,0 KB)FRAHM+MF300+12V+New.pdf (96,4 KB)FRAHM+MF300+12V+USB+-+Esquema.pdf (137,2 KB)Frahm+MF700.pdf (638,2 KB)FRAHM+MP+270.pdf (2,50 MB)FRAHM+MP8+-+Mixer.pdf (192,9 KB)FRAHM+MP-270+Mesa+de+Som+Amplif.pdf (2,50 MB)Frahm+MP3000.pdf (263,9 KB)FRAHM+PL-12ATI.pdf (323,8 KB)FRAHM+PS+12A_15A+BT.pdf (1,13 MB)FRAHM+PS+15A+BT.pdf (1,13 MB)FRAHM+PSA+500.pdf (75,6 KB)FRAHM+PSA+1500.pdf (90,5 KB)FRAHM+PSA+1600.pdf (103,9 KB)FRAHM+RC-200-RC-220.pdf (105,3 KB)FRAHM+RC220.pdf (105,3 KB)Frahm+RG-400.pdf (1,52 MB)Frahm+RG-420.pdf (1,29 MB)Frahm+RG-430.pdf (871,5 KB)Frahm+RX-300,+RX-301.pdf (1,18 MB)FRAHM+SLIM+2000+-+Esquema.pdf (95,5 KB)Frahm+SM-1400.pdf (1,30 MB)Frahm+SM-1500.pdf (1,71 MB)Frahm+SM-1500A.pdf (1,85 MB)Frahm+SP-1000.pdf (959,9 KB)Frahm+SP-1100.pdf (881,6 KB)FRAHM+SS+150.pdf (59,5 KB)FRAHM+SS+150+old.pdf (50,8 KB)FRAHM+SS+300.pdf (71,5 KB)FRAHM+SS+300+-+old.pdf (89,3 KB)FRAHM+SS+400+-+TDA1514.pdf (111,4 KB)FRAHM+SS+400+-+TDA7294.pdf (87,7 KB)FRAHM+SS200+-+12V.pdf (83,8 KB)FRAHM+SS200+12V+-+Nova.pdf (96,3 KB)FRAHM+SS300.pdf (89,3 KB)Frahm+ST+-+850.pdf (1,79 MB)Frahm+ST-600.pdf (1,55 MB)Frahm+ST-741,+ST-751,+ST-770.pdf (1,80 MB)FRAHM-FC260-TDA7294.pdf (110,4 KB)Frahm-MC2000-.rar (3,14 MB)Frahm-MC2200.rar (3,12 MB)Frahm-MC2200pci+083.rar (3,25 MB)Frahm-MC3200-330-300.rar (3,90 MB)Frahm-MC3400.rar (3,78 MB)Frahm-MC3500-SM1400.rar (3,85 MB)Frahm-MC4200-RD400.rar (3,62 MB)Frahm-MC4300.rar (3,35 MB)Frahm-MP11-MP12.rar (3,22 MB)FRAHM-PSA-700.pdf (96,2 KB)Frahm-QS7000.rar (3,47 MB)Frahm-QS7100+LA4508.rar (3,59 MB)Frahm-QS7100+TDA2009.rar (3,44 MB)Frahm-RD500.rar (3,43 MB)FRAHN+CA-60+CA-90.pdf (1,14 MB)FRANH-+RC-200-RC-220.pdf (105,3 KB)MF 400.pdf (72,5 KB)MF360+USB+FM.pdf (67,6 KB)MF-500.pdf (77,5 KB)MF580-USB.pdf (362,0 KB)mf900-frahm.pdf (99,5 KB)MP-270+Mesa+de+som+amp..pdf (2,50 MB)SLIM+3000+pci-271j--pre-power.pdf (91,5 KB)st-800-810-820.zip (674,1 KB)USB500.pdf (152,6 KB)usb900--esquema.pdf (119,4 KB)USB1150.pdf (82,6 KB) Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico.Free1 ponto -
O Service Tool v.5103 é uma ferramenta de software essencial para técnicos que realizam manutenção em impressoras da marca Canon. Este utilitário é amplamente utilizado para realizar o reset do contador de almofadas de tinta (waste ink pad counter) e outras funções de diagnóstico e ajuste em modelos compatíveis. Conteúdo do pacote: ST5103.exe: Executável do software de serviço (637,0 KB).Tutorial Reset da Canon.pdf: Guia prático com procedimentos para utilização da ferramenta (609,0 KB).Informações importantes: Finalidade: Destinado ao reset de contadores internos e ajustes de manutenção via modo de serviço.Compatibilidade: A eficácia do software depende do modelo da impressora e da versão do firmware. Recomenda-se verificar se o seu modelo específico é suportado pela versão 5103 antes da execução.Procedimento: O uso incorreto de ferramentas de serviço pode causar falhas permanentes na lógica da impressora. Certifique-se de colocar o equipamento em Modo de Serviço (Service Mode) corretamente antes de abrir o software.Segurança: Sempre realize o backup dos dados ou configurações, se possível, e utilize cabos USB de boa qualidade para evitar interrupções durante o processo de comunicação.Para baixar este arquivo, é necessário possuir Créditos EBR ou uma assinatura VIP ativa. Caso tenha dúvidas sobre como obter acesso, consulte o Sistema de Créditos do EletrônicaBR.Free1 ponto -
Backup retirado de máquina funcionando. Celeron 6305 11th gen. Samsung NP550XDA-KP3BR ALLROUND3 REV1.6 NB2772_PCB_MB_V11 SRK0B Faça o backup, limpe o ME ou substitua o mesmo.Free1 ponto
-
Segue BIOS Positivo POS-MIH61CF.8 placa modelo MS-7680 VER:2.4 Arquivo de 8.192Kb retirada de uma placa funcionando! Faça backup da sua BIOS antes de gravar esse arquivo!Free1 ponto -
1 pontoestou com essa placa de notebook que está no título ela liga giro cooler e para e fica com Led branco aceso por um tempo pisca e desliga já troquei memória não resolveu, regravei a bios e nada, reflow no processador, troquei chip de rede e nada todas tensões stand by aparentemente e sem curto, todas presentes mas nada resolve vou deixar um vídeo abaixo obs: não sou profissional na área comecei na curiosidade e agora quero chegar até o fim nessa placa kkkkkk 76842722978__E121604F-6E0D-4950-9AD5-6B15387798A1.MOV1 ponto
-
1 ponto
-
1 ponto
-
@Roberto275803 Boa tarde, esse boardview do vinafix.com tem no fórum. Porém não parece ser exatamente a mesma placa que a sua.1 ponto
-
PQ311: G 26.22 D 20.37 S 20.37 PQ312: G 26.22 D 20.37 S 20.37 O BQ24780S está danificado pois no pino 2 REGN que deveria ter 6.2V está com mais de 20V. Esperar chegar esse cara e substituir para continuar. Agora se alguém tiver o arquivo boardview perdido esperando para me achar, seria muito bom!!!!1 ponto
-
Boa tarde amigos, venho pedir ajuda para poder baixar essa bios, o sintoma que ocorreu, notebook não reconhecia o pen drive para dar boot, antes fiz um backup, regravei e voltou a reconhecer o pen drive porem agora não reconhece o nvme, acredito pelo fato da bios foi regravada com arquivo kp1br, porem não créditos para realizar o download, agradeço a ajuda de todos.1 ponto
-
@1Bit Contacto seja bem vindo! Segue alguns links que podem ajudar: Manual do Usuário Dúvidas frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!!1 ponto
-
1 pontoBom dia pessoal, tenho um notebook Asus x550c que "liga" mas não da vídeo, todas as tensões estão ok, exceto a vgfx core que apresenta 0v, fiz as trocas do mosfete ja que não tenho um osciloscópio para ver se tem sinal do pwm, porem mesmo com a troca continuou 0v, queria saber a opinião de vcs, se convêm comprar um pwm para substituir ou tentar outro método primeiro1 ponto
-
Geralmente deixo os pinos não utilizados aterrados. Até por questões de EMI, etc... Aqui um exemplo de uso do MCP1700: Flw...1 ponto
-
@eletronica rw Edite o titulo clicando nos ... da primeira mensagem No titulo siga o padrão do forum : marca, modelo,nº da placa, defeito. Isto ajuda na pesquisa por outros membros Verifique a tensão de referencia da bateria Este equipamento carrega as bateria pelos fets do inversor , veja maiores detalhes em :
1 ponto -
@Maru nas fontes de Dell o correto seria usar uma carga eletronica ou fazer o calculo de resistores levando em consideração a pontencia da fonte, dependedo do ciurcuito dimensionar uns resistores de 18k por 20w se for circuito do PFC se for outro cuircuto como por exemplo do standby basta fazer o calculo da Lei de Ohm
1 ponto -
@Augusto7744 se voce tiver power supply tester ( testador de fonte) veja quantos ms está o powerGood. quando pego fontes com esses sintoma na maioria das vezes é problema na fonte standby se voce tiver um osciloscopio vai ajudar muito dexia a fonte plugada a um filtro de linha, configura seu osciloscopio em 500mv e 500ms aterra a sonda preta em um capacitor do lado do secundario, a sonda vermelha conecta ao diodo ou capacitor de filtro da linha de 5v standby liga seu filtro e veja como está o sinal
1 ponto -
@Augusto7744 Tbm desconfiaria do BIOS. Então regrava-lo seria o meu primeiro passo, lembrando que há risco no procedimento então faça apenas se esses 15s estão atrapalhando muito. No site vi que ha o arquivo e um utilitário de atualização, então vc pode sim fazer por esse procedimento, ja que ela esta ligando e provavelmente subindo o sistema operacional. Encontrei aqui: https://www.biostar.com.tw/app/pt/mb/introduction.php?S_ID=911&data-type=DOWNLOAD1 ponto
-
Bem, volto a dizer, como no outro post seu do controle do PS4, nenhum equipamento é para a vida toda e ainda mais sem nenhuma manutenção preventiva. O seu problema, sim pode estar atrelado à fonte, uma boa revisão na mesma é importantíssimo ser realizada, mas também o botão Power, conexões, limpeza dos slots de memória e os contatos da própria memória, limpeza do ou dos coolers de refrigeração, troca de pasta térmica do processador, limpeza interna do gabinete, placas e periféricos ligados a ela. Isto seria o básico antes de tudo. Pra tirar a dúvida, troque a fonte e tente ligar, se o problema permanecer descarta-se a fonte, passe para o botão Power, tente jampear o mesmo diretamente na placa e veja o comportamento, mesmo assim não resolveu, então botão esta bom " ", passe para a limpeza das memórias e seus slots, permaneceu o problema, então lhe resta duas alternativas, processador ou PCH, ai teria de trocar o processador, e se não resolver ai troque a placa e veja se resolveu. Roteiro básico. Boa Sorte1 ponto
-
O que poderia ter acontecido é que a efetuar a ligação do PC tenha havido um pico de energia nas portas USB, isto vem acontecendo nas placas com USB 3 (aquele conector azul) de algumas placas, tem danificado não somente controles de jogos, mas câmeras de vídeos, Microscópios digitais e até mesmo HDD conectados a estas portas, mas isto é uma construção da placa em si e a qual existe esta vulnerabilidade. No seu caso, pode ser que algo de anormal já preexistia neste controle e você o associou ao PC, pois seu relato é que á utilizava o mesmo a um longo tempo e o problema se deu no controle do triângulo, o que não é problema de ligação ao PC e sim uma falha eletromecânica do seu próprio controle. E falhas como esta é comum acontecer em controles que são muito utilizados e sem manutenção preventiva. Boa Sorte1 ponto
-
Desconfiei agora do cristal. eu não regravei a BIOS hoje e dei uma aquecida no cristal (38.4) fica próximo a BIOS. A máquina ligou. Eu não achei pra comprar no BR, se alguém souber um lugar pra comprar, agradeço. Por hora, vou dar uma vasculhada aqui nas minhas sucatas pra ver se acho algum.1 ponto
-
Mas eu botei lá no primeiro post que troquei o chip de BIOS. Mas infelizmente o problema continua.1 ponto
-
Bios Sansung N300-E5M KFABR Expert E21 Acessar página de download Bios Sansung N300-E5M KFABR Expert E21 Uploader alcarascosta Enviado 03/04/2025 Categoria Samsung1 ponto
-
Intel CSME System Tools v16.1 r0 Intel CSME System Tools v16.0 r2 Intel CSME System Tools v16.0 r8 16.0.0.1370_CON_H_A_PRD_EXTR 16.0.0.1423_CON_H_A_PRD_EXTR 16.0.0.1435_CON_H_A_PRD_EXTR 16.0.15.1518_CON_H_A_PRD_EXTR 16.0.15.1545_CON_H_A_PRD_RGNFree1 ponto -
1 pontoBom dia amigo, A gravação do super io ainda é um caso meio mal explicado pra mim, não há muitas informações na internet Minhas dúvidas são Devo gravar todo super Io? Ou alguns modelos não precisam ser gravados? Alguém poderia me explicar sobre a "Bios" que é gravado no Super io? E bem, estou com um note na bancada um Infoway a7520 placa 6 71 w2400 e não consigo encontrar a "bios" do super io dele! O super io dele é um KBC ITE8518E1 ponto
-
Eu tenho a última atualização dela com root: https://fir3.net/RoKDLEl1 ponto
-
Manual Elétrico e Mecânico - Ford Ka 1.0 3 Cilindros TiVCT Documentação técnica detalhada contendo informações sobre os sistemas elétricos e mecânicos do veículo Ford Ka equipado com motor 1.0 3 cilindros TiVCT. Conteúdo do pacote: Arquivo: 1019386961_ManualEletricoeMecanicoFordKa3Cilindros1.0TiVCT.pdfTamanho: 28,38 MBFinalidade e uso: Este manual é destinado a profissionais da área automotiva para auxílio em diagnósticos, reparos mecânicos e análise de circuitos elétricos. Recomenda-se a conferência da versão do motor e ano do veículo para garantir a compatibilidade dos diagramas e procedimentos descritos. Links úteis: Preciso de um arquivo e não tenho créditos Informações do Arquivo Uploader notsat Enviado 01/03/2022 Categoria Diversos Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download
1 ponto -
1 ponto
-
Esquema elétrico da placa principal de Hoverboard - Schematic Disponibilizo o esquema elétrico da placa principal de um hoverboard (minitrampo / patinete autoequilibrado), arquivo original 20150722_hoverboard_sch.pdf, com 256,3 kB. Este diagrama foi engenharia reversa da placa principal e é amplamente referenciado pela comunidade de firmware aberto para hoverboards. Características TécnicasPlataforma: Placa principal de hoverboard genérica (mainboard).Microcontrolador principal: STM32F103RCT6 (ARM Cortex-M3) ou GD32F103RCT6 (variante compatível).Alimentação: Bateria de 36V (típica) conectada diretamente à placa; o esquema detalha os reguladores de tensão e o circuito de power latch.Conectores laterais: Dois cabos de 4 vias (sideboards) que expõem GND, 12/15V, USART2 e USART3. USART2 (cabo esquerdo) não é tolerante a 5V; USART3 (cabo direito) é tolerante a 5V. USART2 também pode ser usado como ADC de 12 bits e USART3 como I2C.Interface de depuração: Header SWD (GND, SWDIO, SWCLK, 3,3V) próximo ao STM32, para gravação via ST-Link.Sensor de efeito Hall: Conectores para sensores das rodas (tipicamente 5V, GND, A, B, C).Driver do motor: Ponte H com MOSFETs de potência e circuito de bootstrap.Conteúdo do Pacote20150722_hoverboard_sch (1) (1).pdf (256,3 kB) — Diagrama esquemático completo da placa principal do hoverboard.Finalidade do ArquivoEste esquema é essencial para técnicos que realizam reparos na placa principal de hoverboards, especialmente para diagnóstico de falhas no circuito de potência, reguladores de tensão, microcontrolador ou comunicação com as sideboards. Também é a referência oficial para quem deseja utilizar firmwares alternativos como o Hoverboard-Firmware-Hack-FOC (disponível em github.com/EFeru/hoverboard-firmware-hack-FOC), que implementa controle FOC (Field Oriented Control) para melhor desempenho, suavidade e eficiência dos motores. Cuidados de CompatibilidadeO esquema corresponde à placa principal original de hoverboards com sideboards (placas laterais) separadas. Modelos mais recentes com placa dupla (duas mainboards) podem ter layout diferente.Antes de gravar qualquer firmware alternativo, faça backup do dump original da flash do STM32.Verifique a revisão da placa e o modelo do microcontrolador (STM32F103RCT6 vs GD32F103RCT6) para escolher a variante correta do firmware.Nunca alimente a placa com tensão superior a 36V durante a gravação; o ST-Link pode ser danificado se a placa estiver energizada incorretamente.Bom reparo a todos! Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Informações do Arquivo Uploader claudio cortez Enviado 07/02/2020 Categoria Eletrônica Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download
1 ponto -
Legal, parabéns pela vossa reparação amigão, é como havia lhe dito, os capacitores são os maiores vilões nestas inversoras e quem diria que logo na entrada um estaria avariado, este é uma nova informação que já anotei em meu portfólio de defeitos e reparações nestes inversores. Agradeço o retorno com sua solução, pois esta avaria é muito rara de ocorrer, portanto provavelmente ouve uma sobre tensão na entrada que veio a condenar este capacitor. Mais uma vez parabéns e Boa Sorte1 ponto
-
Com a placa energizada fui aplicando calor em varias partes da placa e ela começou a se desligar e ligar ate que cheguei nesse capacitor marcado em vermelho. Fiz a substituição dele apliquei calor na placa novamente e a mesma não se desligou.
1 ponto -

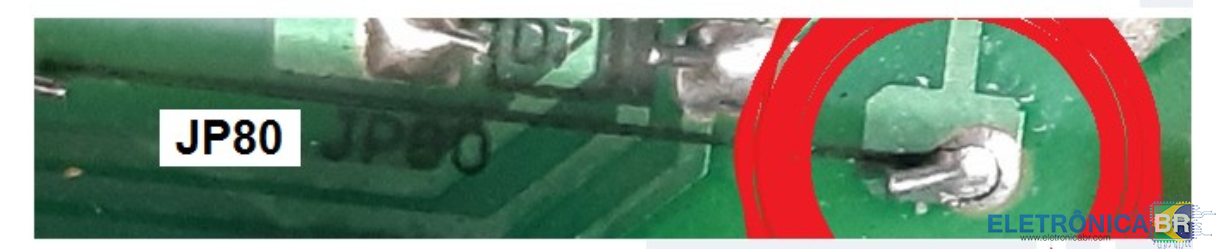

@Robert Willians ,siga as instruções da Priscila arrume o titulo e o prefixo Confira a solda no JP80
1 ponto -
Resolvi fazer uma edição aqui para tirar as informações desnecessárias e ir direto ao objetivo. Este equipamento não está carregando a bateria. Coloquei uma bateria nova e troquei o charger. Também verifiquei que o PQ6 estava queimado e consegui substituir ele. Abaixo dele na placa, vi que tem dois resistores e ambos estão com uma resistência muito alta. Um deles consegui identificar como o PR8 de 10k, troquei. O outro não descobri qual é, pois um lado vai direto no PR8 / PQ6, e o outro lado não vai para lugar algum próximo e segundo o esquema elétrico, o único resistor que vai ligado diretamente no PR8 e PQ6 é o @PR11 de 100k, porém o outro lado dele iria para o pino 3 do @PD6, porém isso não acontece. Mesmo assim arrisquei e coloquei um resistor de 100k ali e não resolveu. Ainda sigo na luta.
1 ponto -
Esquema elétrico e BoardView notebook Acer Aspire A515-54 - Placa DA0ZAWMB8C0-C-ROGER-172 Rev. 2.0 - Schematic Identificação técnicaTipo de material: Esquema elétrico e BoardViewEquipamento: Notebook Acer Aspire A515-54Fabricante: AcerModelo: Aspire A515-54Placa: DA0ZAWMB8C0-C-ROGER-172Revisão: 2.0 Pacote técnico contendo o esquema elétrico e o arquivo de BoardView para a placa-mãe Quanta R1A, baseada na plataforma DA0ZAWMB8C0 (revisão 2.0). Este material é essencial para diagnósticos avançados em notebooks da linha Acer Aspire A515-54. Identificação técnica: Fabricante da placa: Quanta Computer Inc.Plataforma: ZAW (Whiskey Lake - WHL ULT U4+2)Código da placa: DA0ZAWMB8C0-C-ROGER-172Revisão: 2.0Conteúdo do pacote: Quanta ZAW r1A.pdf: Esquema elétrico completo (3,11 MB).da0zawmb8c0-c-roger-172-0227-6.brd.zip: Arquivo de BoardView (11,00 MB), contendo o arquivo da0zawmb8c0-c-roger-172-0227-6.brd (33,19 MB quando extraído).Cuidados de compatibilidade: Este material é destinado exclusivamente a técnicos qualificados. Antes de realizar qualquer intervenção, confirme se a revisão da sua placa corresponde à versão 2.0 indicada. Utilize um software compatível com o formato .brd (como o BoardViewer ou Allegro Free Physical Viewer) para a visualização das trilhas e componentes. Sempre realize o backup do dump original da BIOS antes de qualquer procedimento de regravação ou alteração de firmware. Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico. Informações do Arquivo Uploader FDONATO Enviado 03/09/2020 Categoria ACER Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download
1 ponto -
faz as configurações tudo certinho na hora de salvar em vez de f4 ou f10 não sei qual tecla salva. pressiona f3 e reinicia! já peguei uma placa aqui não e o mesmo modelo que a sua com problema parecido. fucei tudo na internet e achei essa solução ai. parece boba mais funcionou pra mim. tenta ai.1 ponto
-
@ElianLaptop, Amigo e por ai mesmo tem colegas que diz coisas que não tem nada haver em relação ao defeito, acho que estão mais preocupados em ser incluídos nos tópicos para ver se ganha alguns joinhas ou no top poster do mês .1 ponto
-
Prezados, A fim de colaborar e, possivelmente, ganhar créditos, relato experiência recente com uma TV LG LCD 32", modelo 32LD650, que de uma hora para outra, passou a mostrar a mensagem "Sem Sinal" em todas as três entradas HDMI. Pesquisando na Internet, encontrei um site em inglês, o qual sugeria uma solução um tanto estranha para o referido problema: assar a placa. Resolvi arriscar e, seguindo os passos indicados, após remover todos os conectores e peças plásticas da placa, assei a mesma durante 10 minutos no forno pré-aquecido a 200º C. Não muito crédulo quanto à eficácia da solução sugerida, reinstalei a placa e, para minha surpresa, as entradas HDMI voltaram a funcionar. Entretanto, menos de uma semana depois, o problema voltou. Como sou perseverante, assei a placa novamente e as entradas HDMI voltaram a funcionar, mas, poucos dias depois, o defeito, também persistente, voltou. Como não gosto de cozinhar, achei melhor não criar o hábito de preparar "placa ao forno" e decidi comprar uma placa nova que acabei de instalar com sucesso. Se durar tanto quanto a original (seis anos) acho que terá valido a pena. Concluindo e generalizando: assar placas de circuito podem prolongar a vida útil das mesmas. mas por pouco tempo.1 ponto
-
Não vou criticar o trabalho do colega, mesmo porque se pensar bem, uma tentativa foi feita. O correto seria colocar essa placa na bancada e ressoldar todas as BGA's com estação de solda. Porém, não sabemos se o colega tem ou não tal ferramenta em sua bancada.1 ponto
-
-> Nem assar , nem cozinhar , nem fritar , nem gratinar,etc ,etc -> Nenhum desse procedimento devem ser feitos se você não sabe o que esta fazendo......... -> E se souber o que esta fazendo também não serviria nenhuma destas dicas1 ponto
-
Para ter acesso a todas as áreas do fórum, você deve conhecer o sistema de créditos do EletrônicaBr. O sistema de créditos é muito simples e tem como sua base o Joinha = Como funciona: 1-> O Joinha é a forma de agradecer a ajuda que recebemos nos tópicos e também deve ser usado no caso de uma dica ou um arquivo baixado que nos foi útil. 2-> Cada joinha recebido equivale a 10 Créditos. = 10 Créditos Esses créditos são usados para comprar o acesso aos downloads e a área de casos resolvidos. 3-> Depois de finalizar seu tópico, não esqueça de clicar no joinha dos colegas que participaram dele. É a melhor forma de agradecer, independente do resultado do seu tópico (Resolvido ou Devolvido). 4-> Não precisa ter medo de dar o joinha, ele é grátis. Ao dar um joinha, não se preocupe, ele não será descontado dos joinhas que você possui. 5-> Todo usuário pode dar até 5 joinhas para cada colega em um período de 24 horas. Caso precise agradecer mais que 5 usuários em um dia, deixe para o dia seguinte. 6-> Evite pedir joinhas nos tópicos. Eles virão normalmente, de forma proporcional a ajuda que oferecer. 7-> Em todas as mensagens do fórum você encontra o ícone do joinha Ao clicar neste ícone, outras opções serão mostradas. Clique no ícone azul para dar um joinha. Os outros ícones são para demonstrar reações, como o título de cada um sugere. Os ícones em amarelo não geram créditos. 8-> Ja ganhou Créditos EBR??? Agora é so clicar em "Assinaturas" no menu principal e comprar gratuitamente a assinatura de downloads ou de acesso preferido. (Se seu perfil estiver incompleto aparecera uma tela de cadastro simples. Preencha os dados corretamente e conclua sua assinatura.) 9-> Você pode ver seus créditos e pacotes de acesso nos menus da loja » https://eletronicabr.com/store/ Vídeo atualizado em 28.09.17 ATENÇÃO: -> Você recebe joinhas ao ajudar outros usuários. Atribuir joinhas (dar joinhas) a outro usuário não geram créditos para você. Os créditos são contabilizados para quem recebe o joinha. Clique Aqui e saiba tudo joinhas. -> Para você que tem pouco tempo e quer acesso mais rápido a todo o Fórum, temos os planos por assinatura VIP. Clique Aqui para detalhes sobre assinaturas VIP. -> Mas lembre-se, participando ativamente do fórum você pode ter acesso aos Downloads e Casos Resolvidos totalmente grátis. Clique Aqui e aprenda ganhar muitos joinhas. -> Por que Downloads e Casos Resolvidos estão bloqueados? Usuários que não participam ativamente do fórum ou mau intencionados que vendem nossos conteúdos na internet não são vistos com bons olhos. Para diminuir essa incidência, existe o sistema de créditos. É PROIBIDO a troca de joinhas no fórum. Use-o de forma consciente! Dúvidas, comentários, sugestões, elogios e críticas construtivas sobre o nosso Fórum de uma forma geral, você pode postar aqui: https://eletronicabr.com/forums/forum/11-sugestões-para-melhoria/
1 ponto -

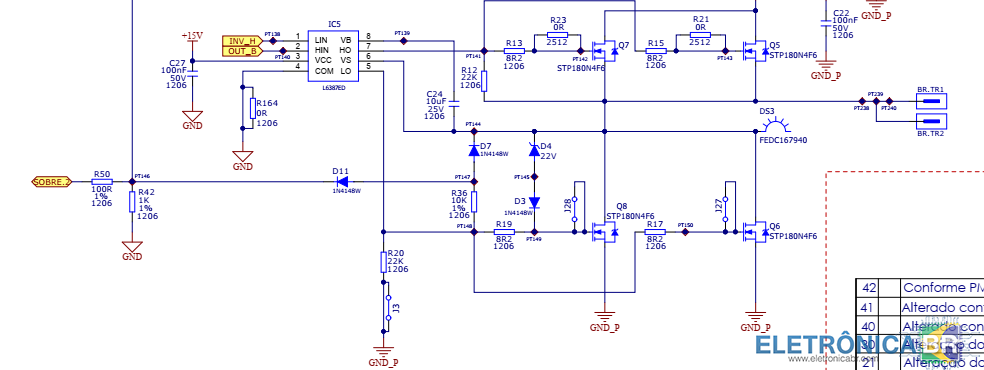

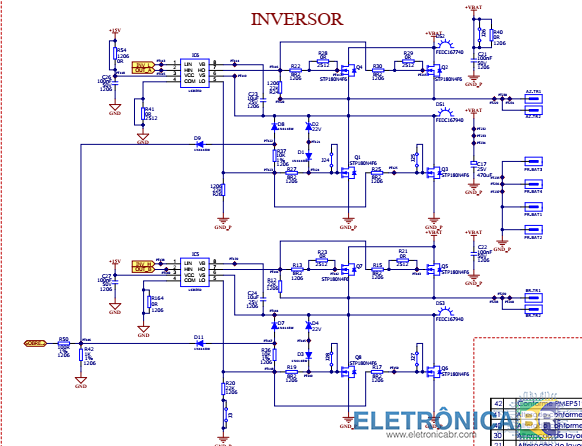

1 pontoCaros, segue meu relato pois pode ajudar alguem. Não sei porque, mas este Nobreak se eu ligar por algum motivo ele sem os mosfets (mesmo o nobreak estando bom) e eu voltar a ligar ele novamente com os mosfets, sempre queima os mosfets e rompe a trilha que serve de fusível, se trocar o mosfet queima novamente. Nos Sms a gente até liga sem os mosfets sem problemas maiores. Então se tiver queimando os mosfets e rompendo a trilha, troque os mosfets que estão queimados e troque junto o LM324, e ligue primeiro na energia e depois sim ligue no botão dele. Sò dessa forma consegui fazer funcionar novamente uns Nobreaks que usei pra testes e queimou depois Mosfet, Trilha e LM. A trilha que é um fusível de 40A no esquema eu coloquei um fúsivel de carro de 40A. Na verdade acabei usando um de 30 que era o que eu tinha. Fica a dica, pois acabei apanhando bastante quase desistindo. Roberto1 ponto
-
