Opa, joia !? Seguinte.. Verifico com frequência o pessoal com problema no na impressora 5652 onde apresenta erro 0B. Alguns diz resolver com reparo na fonte de alimentação por ser um erro geral, mas venho aqui na humildade dizer que nunca resolvi essa situação com algum reparo na fonte de alimentação. Na realidade, corrigir esse erro e mais simples do que o pessoal imagina. Presta bastante atenção ai você que gosta de fazer as coisas na correria. A primeira pergunta a ser respondida para si mesmo que esta analisando o equipamento e a seguinte: Esta ligando o painel ou o painel liga e logo em seguida ele simplesmente apaga ? Partindo da logica elétrica do equipamento C estiver ligando o painel e simplesmente apresentando erro 0b, a primeira coisa a ser feito e substituir a placa de alta. C você trocou e funcionou, blz. Parabéns Agora, c você estiver substituído e placa de alta no qual você tenha a absoluta certeza que a mesma esta funcionando e mesmo assim continua apresentando o erro 0b em teoria você teria que substituir a principal, certo!? ate porque, deduzo que já teria feito todos os teste possível antes de ter chegado ate aqui nesse tópico. certo! agora vem a grande questão que o pessoal fica doido e entrega o equipamento para o cliente sem ter ideia do que esta acontecendo ou até mesmo o orçamento ficou inviável para o cliente. Rapaziada, e bem simples.. Na placa principal que interliga com a placa de alta, tem o conector do flat, certo!? olhando de frente em cima do conector tem uma escrita gráfica escrito na seguinte ordem C201 F9 C202 A única coisa que você terá que fazer para resolver definitivamente esse problema 0b e fazer uma ponte no F9 C feito a ponte e funcionar, perfeito! corre para o abraço.. Detalhe... Não volte a placa de alta anteriormente, a que veio com o equipamento no qual apresentava o erro 0b. essa devera ser substituída. Agora pra você que esta com a impressora ligando e não aparece nada no visor E em alguns casos quando você aperta o botão do painel power/off e a tela pisca. isso e um grande sinal que o fusível não esta aberto da placa principal e só substituir a placa de alta e partir para o abraço. E para finalizar c você fizer todo esse processo e mesmo assim continuar apresentando o erro 0b e só trocar o flat que interliga as duas placa. Ah... já ia me esquecendo... Essa lógica funciona em outro modelo "DCP" também, fica esperto ai. ✌️ Obrigado! vocês são top de mais...

Todo equipamento eletrônico está sujeito a defeitos e mal funcionamento ao longo de sua vida útil. Estes defeitos estão atrelados a causas específicas, que podem acelerar o processo de deterioração dos circuitos internos e acabar por inutilizar o aparelho. A seguir, estão os quatro principais causadores desses defeitos e como eles destroem a funcionalidade do equipamento: 1) Vida útil O fato é que tudo tem um prazo de validade, e isso não é diferente para os componentes eletrônicos. Com a utilização ao longo do tempo, os componentes são submetidos a diversos ciclos térmicos causados pela passagem de corrente elétrica e dissipação de potência. Esse efeito causa desgaste nos materiais do componente, o que pode alterar suas propriedades elétricas originais, fazendo com que a função e eficiência do equipamento eletrônico fique comprometida. 2) Excesso de vibração A passagem de corrente elétrica pelos componentes para que estes desempenhem sua função no circuito é dependente de um meio físico para condução. Para isto é comum realizar a soldagem dos componentes, conectando-os de uma forma específica em uma PCI (placa de circuito impresso), por exemplo. O problema do excesso de vibração se apresenta justamente nesta categoria, como um dos principais responsáveis pelo mau contato em conexões. Após a solda secar e a conexão da trilha com o terminal do componente estiver estabelecida, o excesso de vibração pode, ao longo do tempo, fazer com que a solda se quebre e interrompa o fluxo de energia no circuito, causando mal funcionamento no sistema como um todo. 3) Excesso de calor Todo circuito eletrônico tem uma faixa de temperatura de operação, que garante o bom funcionamento dos componentes envolvidos. Excesso de sujeira, sobretensão, sobrecorrente e alta temperatura do meio são alguns exemplos de problemas que, inevitavelmente, levam ao cenário final de excesso de calor no circuito eletrônico. Esse efeito faz com que a desordem molecular dos componentes aumente, o que pode alterar suas propriedades elétricas e impedir que o circuito eletrônico funcione da maneira que deveria. Exemplos disso, são os superaquecimentos dos smartphones, notebooks, tablets e diversos outros aparelhos eletrônicos usados por nós no cotidiano. 4) Eletricidade estática (ESD) A eletrostática é definida como um acúmulo ou falta de elétrons em algum corpo ou local. Como tudo na natureza tende ao equilíbrio, este corpo ou local que está carregado estaticamente necessita de um outro corpo ou local para descarregar, a fim de atingir o equilíbrio elétrico natural. O problema disso é que a diferença de potencial elétrico gerada entre os dois corpos pode ser de uma magnitude muito alta. Se um desses corpos for um circuito eletrônico que opera com baixas tensões, esta descarga elétrica pode causar danos catastróficos ao sistema, como derretimento dos componentes e vazamento em baterias. Por esse efeito repentino e devastador, a eletrostática é um dos principais vilões para desenvolvedores e técnicos de equipamentos eletrônicos. Como prevenir o acontecimento desses defeitos? Todos os defeitos aqui citados podem ser interferidos de alguma maneira. O defeito de vida útil pode ser remediado com boas práticas e um bom design de projeto, com intenção de garantir longevidade ao produto. Principais medidas para prevenção de defeitos nesses equipamentos: Evitar usar produtos eletrônicos como celular, tablet e notebook enquanto eles carregam; Tomar cuidado com equipamentos muito perto de água ou outros tipos de líquido; Saber a tensão certa ao ligar um produto na tomada. Fonte:https://eletronjun.com.br/2020/11/14/principais-causas-de-defeitos-em-produtos-eletronicos/

@AMDRÔMEDA Boa noite. Não achei picos maiores que 3.91v, coloquei trigger acima de 4v e não achava nada.

Só pra tirar uma teima: Pino 11 com 2V/div e 10us e trigger para pegar sinais acima de 4V. (Se olhar a imagem da medida no enrolamento auxiliar tem dois momentos em que existem pulsos que alcançam uns 30V e se for ao circuito e ver a divisão dos resistores a resultante ao pino 11 (ZCD) fica em pouco mais de 7V e para disparar a proteção precisa ser 5V, assim pode ser o que está acionando a proteção). Isso é estranho. Pode ser que só aciona este pino quando a saída de som é acionada?

@AMDRÔMEDA

boa tarde, perdão a demora a solenoide do duplex apesar de estar acionando, estava com defeito.. realizei a troca dela e parou de atolar

@wizof36 Boa tarde! Você tem 30 de crédito, não consegue assinar o pacote de downloads 1? Ele custa 10 de crédito, segue o link:

@Roberto275803 https://eletronicabr.com/files/file/49041-dell-g15-5530-la-m531p/

@AMDRÔMEDA Consegui fazer o som ligar, injetei 30v com a fonte de bancada na entrada de 36v, ligou normalmente, acendeu o display, só não coloquei tensão nas saídas. Só achei estranho o FSET realmente não surgir no pino 5 do XP20, a linha até o pino do IC U16 está normal, dando 1033ohm, 1k de um resistor + 33r de outro. Não tô entendendo o motivo.

@AMDRÔMEDA Em 500ms meu osciloscópio não capta o enrolamento auxiliar (é o DSO-TC3, o outro que aparece nas fotos era emprestado). Só abaixo de 10~20ms. O desligamento quem causa é o próprio IC creio eu, já que ele está em burst mode, quando ele detecta que teve consumo na saída, ele liga novamente e da pulsos para manter a saída, e fica nesse ciclo. Tanto é que sem nenhuma carga a fonte entrega os 36v corretamente. A foto abaixo que eu tinha mandado é do VDD do ic e o enrolamento auxiliar, nela da pra ver que quando a linha do VDD cai um pouquinho, o enrolamento auxiliar começa a oscilar. VDD linha azul, enrolamento auxiliar amarela

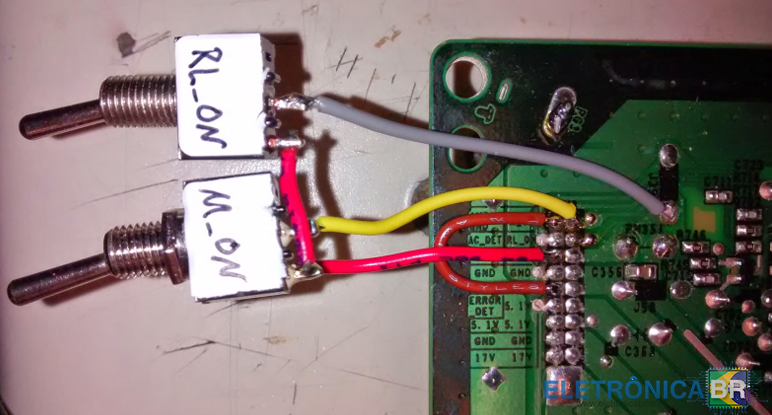

@eletronica rw olha esta idéia para armar a fonte na bancada:

Ha sinais de rotação e fase? Tem centelha? Ha pulso nos bicos? A pressão do combustivel esta boa?? O veiculo esta no sincronismo correto? Pa chegar na central,ha varios testes a ser feito antes.

Conforme o esquema que está usando, pra liberar 5V, VS e VA, o pino 17 de P813 deve estar em nível alto (3V ou mais).

Oi @eletronica rw , Se o esquema for mesmo este, a tensão VCC é gerada no pino 5 de T301.

Vou ver se encontro o esquema que vc falou, pra adiantar qual e o ci oscilador?

5v.

Olá a todos, esta é a minha primeira contribuição. Este é um pacote de programas para programação de airbag, EGR, ECU e muito mais. Se precisar de ajuda, é só me avisar. Saudações. Pack Download Bonus Download

@ohm chegou o ci ob2273 novo que comprei,botei na tv e ela continua morta… e já adianto que fonte de enrolamento auxiliar tá normal… rb114 normal, db104 normal, feedback troquei o acoplador, não tem curto entre pino 5 vcc do ci e gnd… sinceranente não sei mais onde pode ser o defeito dessa tv nas foto tá testes que fiz no pino 5 usando gnd do capacitor grandão tanto no osciloscópio quanto no multímetro só da 0v

Buenas, esse estilo de marcação é típico da Monolithic Power. Dê uma olhada nesse datasheet: https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2225GJ-Z Não é o mesmo integrado do monitor, mas pode ser que sirva no lugar, e se acha pra vender por aqui.

Após teste em cabo SATA; Alimentação e em CASE HD EXTERNO, foi verificado que o HD estava bom e os cabos também. Logo realizei a regravação da BIOS que inclusive disponibilizei aqui: e a placa voltou a reconhecer o HD e o mesmo foi formatado, confome a imagem em anexo. Ajudou? Me ajude também

Boa tarde, @zazulak Muito obrigado pelo esquema e pelo direcionamento no diagnóstico. Semana passada troquei esses dois relés, mas assim que troquei, fui testar e também não funcionou no 110v. Lembrando que testei os relés que troquei e eles funcionam perfeitamente, troquei só para desencargo mesmo. Hoje li seu comentário e fui testar na tomada 110v denovo e fez um barulinho e estalou o relé. Resultado = funcionando normalmente no 110v também. Não posso dizer se o defeito era nos relés, também pode ser alguma solda fria... mas não fiz o teste adequadamente. Obrigado pela ajuda, amigos.

Osciloscópio Minipa MO-2062 utilizado pouquíssimas vezes. Ele está 100% operacional, nunca foi aberto e está super conservado! O preço é de oportunidade pois um novo deste está custando por volta de R$ 2700-2900 reais com esta faixa de Mhz, ou mais. Faço a vista via Pix/transferência, R$ 1.500,00, frete do comprador ou retirada em mãos, estou em Araras, interior de SP. O Osciloscópio acompanha: - 1x Osciloscópio Minipa MO-2062 60Mhz - 1x Cabo de energia original - 1x CD original - 1x Plate frontal para troca quando desgastar as escritas - Caixa original - Manual original - USB Stick Card original - 2x Canetas de medição (uma nunca usada) - 2x chaves de regulagem - Todos os plásticos de proteção conservados e originais, bem como espumas em isopor Para maiores informações, contato via MP.

Nome do arquivo: Conhecendo PWM e o Circuito Regulador De Vcore Os Circuitos Reguladores da Tensão Vcore utilizam-se da tecnologia PWM para reduzir e estabilizar a tensão entregue ao processador em níveis adequados. Tentar compreender o funcionamento de tais circuitos sem dominar PWM seria o mesmo que tentar fazer uma pizza de atum sem...ATUM ! Este pequeno e-book aborda os conceitos básicos do PWM mostrando como os níveis de tensão são obtidos, reduzidos e estabilizados nos valores exigidos pelos diversos processadores. Material fartamente ilustrado e de fácil entendimento. Indispensável para Técnicos e Engenheiros.

@LSL Meu caro, o capacitor nessa configuração tem a função de estabilizar a tensão, remove-lo não faz portanto diferença. Como bem sabes o diodo conduz em apenas uma direção a tensão positiva, o resistor interliga dois pontos com uma determinada resistência entre eles. Este LDO interno do C.I ch341 Pino 9 alimenta internamente os pinos e outras partes do C.I, talvez, colocá-lo direto na linha que faz pull-up dos pinos utilizados na gravação gere algum problema visto que normalmente ele é isolado... O meu tá funcionando filé como dizem, se preferes utilizar em 5V fique a vontade, mas refazer estas ligações da forma que fiz e testar novamente não te tomaria mais do que 15 minutos. @William_R tem algo pra corrigir ou acrescentar?

@Jack O'Neo Sim coloquei isso em uma resposta, justamente do datasheet do CH341, mas eu tinha entendido que para os 3v3 não necessitava de capacitor, logo na modificação deloquei o capacitor C3 e coloquei um resistor smd para a linha de 3v3. Utilizei 2 resistores SMD, um no pino 28 para a linha de 3v3 e outro no lugar do capacitor C3 para a linha de 3v3

@LSL mx25l8006e tem em algumas placas de notes LG e alguns HP antigos também, eu sei que no passado já gravei um destes mas provavelmente foi no tl866A, ou talvez no RT809H. A diferença entre a minha modificação e a tua é que eu coloquei o diodo entre os 3.3V e o pino 9, que como dito garante pelo menos 2.7V no pino (na realidade 3V pois usei um schottky). Enquanto digitava a resposta lembrei, e confirmei no datasheet o motivo da adição do diodo, quando o C.I ch341 está alimentado com 3.3V é necessário alimentar externamente o pino 9 com 3.3V de outra forma não haverá alimentação ali, quando o C.I é alimentado com 5V o próprio C.I gera os 3.3V no pino através um ldo interno creio. Attachment of VCC input external power while 3.3V;connects of 0.01uF decoupling capacitance outside while 5V Este é o motivo da tua modificação não ter funcionado. E como dito anteriormente também, eu cortei algumas trilhas que chegam nos pinos de controle da gravação e coloquei resistores, isto porque alguns chips para entrar em estado de gravação precisam colocar estado lógico baixo em alguns pinos, e da forma como foi executado o projeto desse ch341 preto com dourado (não sei se todos ou apenas a maioria) eles só conseguem colocar em estado lógico alto estes pinos, pois, a alimentação é feita diretamente no pino, da forma como está o meu agora o próprio ci ch341B consegue colocar os pinos em estado lógico baixo ou alto, antes era impossível.

Sim, entendo, até porque os de 1.8v quando coloca no de 3.3v eles não aguentam, sempre fico receoso em relação a alimentação. Teve um dos chips que olhei no datasheet que informava que suportaria um pouco acima dos 5v, não lembro se foi o BR24G256 (similar ao 24C256) ou esse MX25L8006E. Esse 25L8006 é de placas de TV, tem na Samsung e na LG

@Jack O'Neo Então você conectou na trilha que originalmente é dos 3.3 volts? Se sim eu fiz o mesmo lá naquela minha foto, levantei o pino 28, removi a solda que fica na trilha, coloquei um pedaço de fita kapton para isolar, raspei a trilha de 3.3v que fica ao lado do pino 28 e interliguei os 2 utilizando um resistor smd 0R bem pequeno. @Weyller Luiz que bom!

A fonte é 110 e liguei no 220 sem querer, abri a fonte troquei o fusível e o varistor, mas essa fonte tem 2 varistores e eu só troquei um, pois não me atentei de que o outro estava ruim tbm, liguei a fonte e saiu fumaça. Troquei o varistor ruim e os 2 capacitores principais que foram danificados, dps disso a fonte ligou normal com a luz laranja, mas ao acionar ela ela acende o led vermelho, se tentar ligar no xbox da erro 0001

Antes de ouvir dicas sobre procedimentos PELO AMOR DE DEUS puxe os logs da syscon antes.. Já vi muita gente MATANDO o video game só indo no achismo. (só um pequeno HATE meu já que eu fico doido quando alguem fala em ps3 o povo vem falando já "BGA" "capacitor" e muitas vezes "principalmente nos SLIM" isso nem é o caso) É um procedimento BEM SIMPLES e envolve você soldar 3 fios na placa usando um adaptador UART TTL.. No inicio vc pode se sentir meio perdido mas é decorar comandos mesmo.. Esses adaptadores são MUUUUUUUUUUUito baratinhos No mercadolivre eles custam entre 15 e 40 reais.. Compre uns 2 modelos diferentes, pq já tive problemas com alguns modelos não funcionarem no ps3 SLIM. Lista dos logs https://www.psdevwiki.com/ps3/Syscon_Error_Codes Software pra puxar os logs https://github.com/db260179/ps3syscon Se precisar de um help pra instalar me avisa..

Era uma análise mas vou deixar como dica. Consegui resolver, trocado o C16 de 0.1uf/100v e voltou a ligar somente no modo bateria apertando o botão power. A pouco tempo trabalhando com nobreak oq percebi principalmente nos mais antigos é que tem que verificar todos os capacitores, acredito que mesmo medindo correto, seria melhor trocar todos preventivo.

Treinamento EletronicaBR Etapa 1 IMPORTANTE ! Tenho visto muita gente que pula os videos ou assiste os mesmos fora da sequencia, para uma melhor compreensao do material asista TODOS os videos, em sua respectiva sequencia Temos o orgulho de trazer para todos os membros a etapa inicial do tao esperado treinamento do EletronicaBR. Esta primeira etapa é completamente LIVRE para todos os membros, sem nenhum tipo de restricao. Nosso objetivo é ajudar no desenvolvimento de toda a comunidade técnica, compartilhando principios básicos que consideramos que todo técnico deve conhecer e entender para poder oferecer um servico de qualidade para os seus clientes. Por primeira vez em anos, vamos abordar alguns conceitos básicos que vinham sendo até hoje comercializados por meio de cursos, livros ou apostilas e que agora estao a disposicao de todos completamente GRATIS Este é o nosso meio de agradecer a participacao de todos e de demonstrar o nosso sincero desejo de compartilhar os nossos estudos com todos os nossos colegas e amigos. Observacao O Treinamento estará em constante atualizacao e nao tem um fim determinado, esperamos as suas opinioes, sugestoes e até mesmo as suas correcoes em caso de que algum ponto nao tenha sido detalhado de maneira clara e compreensiva. Com a sua colaboracao saberemos como continuar com este projeto que esperemos que possa vir a ajudar muita gente. Etapa 1 - Parte 1 TPS51125 https://eletronicabr.com/forums/topic/51616-etapa-1-parte-1-tps51125/ Etapa 1 - Parte 2 e 3 - Sequencia de start parte 1 e 2 https://eletronicabr.com/forums/topic/51617-etapa-1-parte-23-sequencia-de-start-parte-12/ Etapa 1 - Parte 4 - Sequencia de start parte 3 https://eletronicabr.com/forums/topic/51651-treinamento-eletronicabr-etapa-1-parte-4-sequencia-de-start-3/ Etapa 1 - Parte 5 - Sequencia de start parte 4 + Agradecimentos. https://eletronicabr.com/forums/topic/53732-treinamento-eletronicabr-etapa-1-parte-5-seq-start-parte-4-agradecimentos/ Etapa 1 - Parte 6 - Sequencia de start PCH https://eletronicabr.com/forums/topic/53733-treinamento-eletronicabr-etapa-1-parte-6-sequencia-de-start-pch/ Tópico em processo Subindo mais videos...

Esse era um i7 com placa de video amd, chegou lingando sem gerar imagem, até no vídeo externo, bipando bem baixinho, 7 pelas contas. Pesquisei os bips e dizia algo sobre processador. Regravei bios por desencargo e não funcionou, conferi as tensões, tinha em todas as bobinas. Li alguns tópicos que diziam sobre lvds, conferi, e faltava +INV_PWR_SRC pinos 39 e 40. Essa tensão se deriva de b+ e é habilitada por EN_INVPWR que vem do super IO. Bom por algum motivo essa habilitação não estava saindo do super IO, o kb9012 é regravável e pensei em o fazer, já que regravei ele em outras placas, mas nessa placa os flats da minha gravadora não encaixam no conector do teclado, como não tenho outra placa igual e vi que a placa tem a opção de passar b+ direto para +INV_PWR_SRC ... Apenas fechei o jumper J520, removi qx1 e qx2, assim tendo +INV_PWR_SRC e voltando a ter imagem no notebook.
