Sou apenas um iniciante aprendendo as coisas em vídeos e um cursinho. Tenho melhorado muito mas sempre me deparo com as mesmas dúvidas, nunca sei o sentido que está indo, não sei se está chegando de um ponto do placa ou se está indo. Já vi que tem trilhas que momentaneamente tem uma tensão e depois eleva pra poder saturar um mosfet por exemplo, mas tem casos que a tensão está só indo ou vindo. Nesses casos por exemplo, quando tem essa bolinha (no caso +CPU_B+) é pq a tensão está vindo de algum lugar da placa ou pq esta indo? Outra coisa que reparei é que nem todo transistor tem um diodo, mas pelo visto em placas de notebook, até onde vi, todos tem. Eu ainda não decorei se é P ou N, então sempre fico na dúvida se está indo pra um lado ou para o outro. Aproveitando, sobre diodo, se ele estiver diretamente polarizado ele conduz, certo? mas se estiver inversamente ele não conduz, só que isso já me fez confusão pq já vi um exemplo de um transistor que depois de saturado passava a tensão, mas o diodo estava inversamente polarizado...preciso estudar mais isso

Oi pessoal, sou novo por aqui e na eletrônica também. Tenho um Xbox One S que precisava confirmar se o serial que a placa mãe tem bate com a carcaça, mas a console não liga. Pesquisei muito por aqui e na internet em geral e não encontrei nenhuma informação se e como é possivel fazer isso. Achei para o Xbox original, mas para o One, nada. Desde já obrigado! Marcelo.

Olá a todos, Gostaria de saber de vcs a respeito do curso do Maguinata silva onde e ensinado a ler e interpretar esquemas elétricos e reparo em placas de notebook e um bom material? vale a pena?ate a data de hoje esta no valor de 300,00 gostaria de saber a opinião de vcs para que eu tome a decisão de comprar ou nao segue link para o canal dele https://www.youtube.com/@MagnataSilva

tenho um playstation 2 fat comigo, ele simplesmente não lê os jogos, não é problema de hardware, pois o flat do leitor do drive parece estar intacto, além disso, já medi a voltagem de todos os capacitores e mosfets presentes nele, não há nada de anormal. já levei em 2 assistências técnicas especializadas em vídeo games, e mesmo assim o deram como perdido, o vídeo game funciona normalmente, sem nenhum sinal aparente de como e por que isso acontece, alguém pode me ajudar ? Todas as peças do console são originais, acredito que talvez seja algum problema de software, posso estar errado, ele tem um tipo de desbloqueio antigo no qual não tem o menu OPL.

Bom dia à todos! Possuo vários CIs destes para uso em controle remoto, gostaria de saber se há alguma alternativa para programar ou ler os dados destes CIs sem o uso do programador oficial que consta no datasheet da Texas Instruments.

Resolvi para este assunto, já estou com 6 placas mãe igual modelo que não inicializa mas não é bios, volto em alguns dias quando tiver mais tempo Estamos com 3 placas mae Gigabyte H301M M2 2.0 que estamos desconfiando da Bios que é o IC 25L12872F. Temos gravadores ELNEC mas ele não ler/grava se não comprarmos um adaptador especial que custa em torno de R$950 com frete. Pergunta, alguem sabe como ler/gravar este IC fora da placa? O Defeito das 3 placas mae é que ele inicializa e entra na Bios direto, antes que possamos fazer algo, ela reinicializa. Teve uma que durou algum tempo e começamos o processo de atualizar a bios pela QFlash, porem quando estava no meio da atualização e reiniciou e "danificou" a bios e agora não gera mais video. A questão é como atualizar a bios na placa ou retirando o IC nas condições que relatei acima?

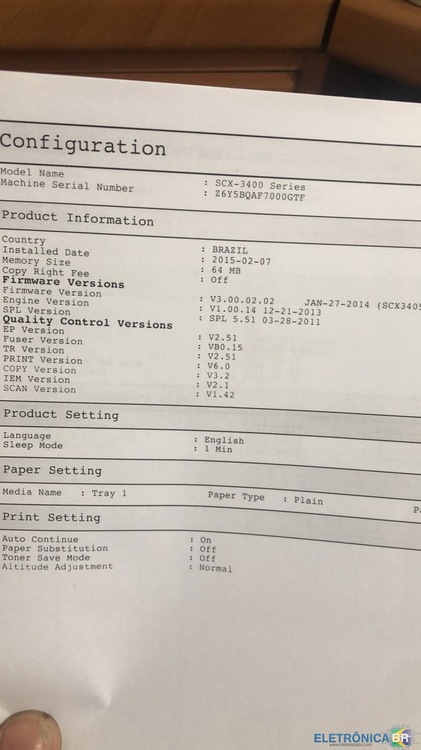

Está impressora está com firmware V3.00.02.02 , não estou achando chip, compatível com esta versão . Todos que compro não reconhece , só funciona o antigo que já está quase no fim, e não estou achando dele mais , e pelo que pesquisei ela não aceita fazer o reset, a não ser alterando Eprom, gostaria de saber se tem outra maneira de fazer isso, ou se alguém sabe onde encontro chip compatível com esta versão . Segue o relatório abaixo com as informações

Boa noite a todos! Sou novo no fórum e gostei muito, ainda não o conhecia. Sou fã de vídeo-games e comprei uma placa Jasper na internet, na qual gostaria de trocar pela minha antiga Zephyr que queimou, porém como faço para funcionar o antigo drive que possuo (possuo 2: um liteon com desbloqueio LT 3.0 em um passado bem distante e um Benq que era do meu irmão). Como faço para esse leitor funcionar com essa placa que comprei, que encontra-se funcionando perfeitamente, porém estou com esse problema da mídia de jogo não rodar, ele sempre executa com DVD. Atte,

Olá Já tenho experiência em gravação de arquivo de BIOS. Uso um TL866 II Plus e o software com versão 10.90 E a leitura dos CIs DIP40 e PLCC44 dos teclados programáveis da marca Smak e Fourth ocorre, mas não aparece os dados na tela para salvar. E quando salva, o arquivo sai vazio Isso é alguma proteção de gravação? Se sim, como quebrá-la? Já testei com os teclados de ambas as marcas

Olá rapaziada. Espero que todos estejam bem, na medida do possível... Bom, tentei fazer leitura em 3 placas Trinity e dá na mesma: o Windows7 reconhece os drives, mas na hora da leitura nada faz. O que fiz: - revisei várias vezes as ligações. [ já fiz esse precedimento várias vezes antes com sucesso ] - troquei o cabo USB 3 vezes. [ No PS3 funciona normal, então os cabos estão OK. ] - Usei JRunner e AutoGG - Testei 3 placas que estão ligando normal [ uma delas está com erro 0110, mas deveria ler a NAND ] - Usei vários DRIVES, inclusive o que vem no AutoGG e no JRunner - Por via das dúvidas, desativei o anti-vírus. Bom, desconfio que a MATRIX [ nova ] foi pro brejo e já estou pensando em comprar outra { vai ferrar meu trampo aquí }... Os caras demoram pra entregar... Será que esquecí algo? Enfim, se alguém tiver alguma sugestão, agradeço. Lembrando que nem aparece aquela mensagem "FORMATAR" - Pelo AutoGG nada acontece, nem detecta a NAND mas o JRunner também não pede pra formatar, mas consegue efetuar a leitura, mas na hora de gravar a ECC dá erro.

Olá, pessoal! Vou resumir minha dúvida: Peguei um Xbox 360 com a nand BGA fazendo a tensão de alimentação pulsar, devido a dificuldade em achar o componente, segui um tutorial de conversão e coloquei uma nand smd comum retirada de outro aparelho Xbox. Agora estou tentando fazer a leitura da Nand, comprei um JR Programmer e conectei a placa, porém não consegui ler os dados. Vi que esse procedimento pode ser feito através de um adaptador SD. Mas qual seria a diferença em usar o JR Programmer e o adaptador SD? Usando o JR Programmer é necessário aterrar o cristal? Desde já, agradeço a atenção e aos esclarecimentos dos amigos da comunidade!

Ola, comecei a desbloquear meu xbox360 e estou tendo um erro ao ler a nand, o computador reconhece e quando começo a ler a nand, aparece a mensagem "erro na leitura de nand". Possuo uma Corona V4

Olá, já estou a algum tempo em um projeto que não está andando. Preciso ler a informação que chega em um display lcd 20x4 (barramento paralelo 8 pinos de comunicação) e envia-la para um planilha google. o display lcd recebe os dados de um PLC de uma maquina injetora de plástico. Porem não consegui informações do PLC para retirar esses dados diretamente del, pois o PLC e de fabricação propria da empresa que fez a maquina, e não disponibiliza esses dados. Empresa que já não existe mais. Atualmente estou tentando fazer isso ligando os pinos de comunicação do lcd nas portas de um esp32, que enviaria esses dados para a planilha. O código que estou usando para isso está a baixo, porem não funciona. Gostaria de sugestões de como prosseguir, se existe uma forma mais simples de ter as informações que a máquina plota no display, como algum analisador logico que funcione como um display lcd que não plota os dados, mas mande ele via serial ou algo assim. Não e possível fazer muitos testes na máquina, pois ela roda 24 por 7, só posso testar em paradas para manutenção. Se alguém puder me dar uma luz eu agradeço. /* Ativa debug pela porta serial, para ser utlizado com serial monitor */ #define DEBUG 1 /* Tamanho do buffer para armazenamento dos bytes lidos do LCD */ #define BUFFER_LEN 250 /* Pinos do LCD */ #define PINO_EN 21 //Ativo em HIGH #define PINO_RS 22 //LOW comando, HIGH Caractere #define PINO_RW 23 //LOW write, HIGH read #define PINO_BIT7 19 //Bit de dados #define PINO_BIT6 18 //Bit de dados #define PINO_BIT5 25 //Bit de dados #define PINO_BIT4 26 //Bit de dados #define PINO_BIT3 27 //Bit de dados #define PINO_BIT2 14 //Bit de dados #define PINO_BIT1 12 //Bit de dados #define PINO_BIT0 13 //Bit de dados /* Ativa modo de comunicação seria utlizando apenas 4 pinos/bits de dados, se estiver comentado ativa modo 8pinos bits de dados */ #define BITS_8 /* Variável que contem os pinos do LCD a serem lidos */ #ifdef BITS_4 #define ULTIMO_BIT 3 uint8_t pinosPorta[4] = {PINO_BIT7, PINO_BIT6, PINO_BIT5, PINO_BIT4}; #else #define ULTIMO_BIT 7 uint8_t pinosPorta[8] = {PINO_BIT7, PINO_BIT6, PINO_BIT5, PINO_BIT4, PINO_BIT3, PINO_BIT2, PINO_BIT1, PINO_BIT0}; #endif void IRAM_ATTR isr(); /* Variável que contem os bytes lidos */ uint8_t bytesLidos[BUFFER_LEN]; /* Variável que contem se o byte é um comando ou caractere */ uint8_t comandosLidos[BUFFER_LEN]; uint8_t RW_Lidos[BUFFER_LEN]; /* Variável para controle da posição atual do byte no buffer rotativo */ uint8_t posicaoByteLido = 0; /* Variável para controle da quantidade de bytes lidos e disponiveis */ uint8_t BytesDisponiveis = 0; /* Variável para quebra de linha do debug */ #ifdef DEBUG int cc = 0; #endif /* Função setup, configuração do dispositivo, executa apenas uma vez quando ligado */ void setup() { /* Inicia portas */ pinMode(PINO_EN, INPUT); pinMode(PINO_RS, INPUT); pinMode(PINO_RW, INPUT); for ( uint8_t i = 0; i < ULTIMO_BIT+1; i++ ) { pinMode( pinosPorta[i], INPUT ); digitalRead(pinosPorta[i]); } /* Ativa interrupção externa no PINO_EN */ //attachInterrupt(PINO_EN, isr, FALLING); //HIGH para LOW attachInterrupt(PINO_EN, isr, RISING); //LOW para HIGH /* Inicia comunicação serial para debug */ #ifdef DEBUG Serial.begin(115200); delay(300); Serial.flush(); Serial.println(); Serial.println("Iniciando leitura"); #endif } /* Função loop, executa continuamente enquanto ligado */ void loop() { if (BytesDisponiveis > 0 ) { /* Pega um byte lido */ uint8_t cbyte = bytesLidos[posicaoByteLido]; /* Paga informação se é comando ou não */ uint8_t ccomm = comandosLidos[posicaoByteLido]; uint8_t cRW = RW_Lidos[posicaoByteLido]; /* Decrementa quantidade de bytes disponiveis */ BytesDisponiveis--; /* Incrementa posição atual no buffer rotativo */ posicaoByteLido++; /* Se chegou no final do buffer volta para o inicio */ if ( posicaoByteLido >= BUFFER_LEN ) { posicaoByteLido = 0; } /* Envia dados lidos para debug serial monitor */ #ifdef DEBUG if (ccomm) { Serial.print( " " ); } else { Serial.print( "*" ); } if (cRW) { Serial.print( " " ); } else { Serial.print( "W" ); } if ( cbyte < 16 ) Serial.print( "0" ); Serial.print( cbyte, HEX ); cc++; if ( cc > 20 ) { cc = 0; Serial.println(); } else { Serial.print( " " ); } #endif } } /* Função que efetura a leitura digital da porta/pino que corresponde a 1bit */ uint8_t lerPorta( uint8_t p ) { return ((GPIO.in >> p) & 0x1); } /* Função ativada pelo interruptor externo, FALLING = HIGH para LOW */ void IRAM_ATTR isr() { static uint8_t posicaoByte = 0; /* Efetua leitura a porta RS que indica se o byte a ser lido é comando ou caractere */ comandosLidos[posicaoByte] = lerPorta(PINO_RS); RW_Lidos[posicaoByte] = lerPorta(PINO_RW); /* Efetua leitura dos bits disponiveis e converte em um byte "byteLido" */ uint8_t byteLido = 0; for ( uint8_t i = 0; i < ULTIMO_BIT; i++ ) { byteLido += lerPorta(pinosPorta[i]); byteLido = byteLido << 1; } byteLido += lerPorta(pinosPorta[ULTIMO_BIT]); /* Adiciona o byte lido ao buffer */ bytesLidos[posicaoByte] = byteLido; /* Incrementa a quantidade de bytes lidos disponiveis */ BytesDisponiveis++; /* Incrementa a posição no buffer rotativo */ posicaoByte++; if ( posicaoByte >= BUFFER_LEN ) { posicaoByte = 0; } }

Bom dia pessoal, estou com um 360 corona V2 aqui que está faltando o regulador de 1,2v então ele não liga, porém estou com uma dúvida ele está com o pad 1 que usa para fazer a leitura da nand rompido, minhas dúvidas São: 1-como faço para refazer ele ou usar um outro ponto? 2-ele só é essencial para fazer a leitura ou esse rompimento faz falta na inicialização? 3- qual a tensão que ele tem que dar? Pois raspei a trila na parte de cima que vem da ksb e não tem tensão nele Segue fotos de como está

Bom dia amigos! Um amigo trouxe uma coisa inusitada para tentar reparar para ele. Um painel da moto CB 1000 que está apresentando falhas para ler o combustível. Meu foco aqui é conserto em placas de computadores, mas em nenhum lugar da cidade onde moro tem um profissional sequer para tentar o reparo e ele alega confiar somente em mim. Então peço a ajuda dos colegas para analisar e tentar o reparo da forma ortodoxa. Tenho todos os equipamentos avançados de um laboratório de eletrônica e posso estar fazendo qualquer tipo de aferição requerida. Se alguém souber de um esquema elétrico para poder estar estudando seria de grande ajuda. Agradeço desde já a boa vontade dos colegas em me ajudar e aguardo por uma resposta

Após ligar o no break Engetron Sen 3000 compacta com a placa 839 a qual utiliza um transformador isolador , o no break fica batendo os reles , os quais k1 , k2 ,k3 , k4 k5 e k6 são responsáveis pelas seleção da tensão automática de entrada, e compensação da estabilização da saída através da soma ou subtração de tensão por tapes do trafo isolador conforme variações na entrada. Se puderem ou tiverem o esquema da placa 839 indicando qual relé que faz a seleção da tensão de entrada , pois antes de ir tirando qualquer relé , gostaria de saber detalhes sobre a operacionalização geral desta placa 839 do Sen 3000 compacta da Engetron. Desde já agradeço pela ajuda dos nobres colegas.

Inversor WEG CFW300B1 - Entrada 220 Trifásica ou mono, Saída trifásica 10A. O mesmo sofreu um curto na saída, queimou o módulo IGBT, CI gate driver e alguns resistores e diodos entre o módulo IGBT e CI Driver. Troquei os componentes acima, o inversor liga, não acusa erros, aciona saída normalmente, formas de onda da saída certas, porém a leitura de corrente no parâmetro P03 não me parece certa, pois sem nada na saída ela apresenta 0,5A e com carga de lâmpadas o valor apresentado não condiz com o medido com alicate na saída (usei 35Hz no inversor). Não encontrei o esquema nem para vender, o circuito de medição consiste em um shunt no link DC e tem mais dois amplificadores operacionais (LM2993 e MC33071) e não sei se o circuito não tem algum método de auto calibração ou algo do tipo, sem esquema é muito difícil de fazer a engenharia reversa para descobrir o que se passa. Então pergunto, alguém aí tem o esquema mesmo que de outro modelo parecido para me ajudar? Ou já passou por isso, ou ainda sabe algo sobre essa medição? Grato.

é possivel ler e gravar a nand de uma corona v1 com adaptador sd ?

Boa tarde, Nobreak SMS Manager NET4+1400 uSM1400SFX PCIV009100 Gostaria de saber como esse equipamento faz a leitura da tensão de final bateria quando operando em modo inversor, porque ocorreu uma queda de energia o equipamento descarregou as baterias por completas. Já baixei o esquema no forum Esquema_Nobreak_ZESQ009100_Net_4+ Grato.

Bom dia galera, gostaria de saber se aqui no eletronicabr tem alguém fera que da curso de esquema elétrico, que seja paciente pois não manjo nada de esquema e que tenha um pouco de disponibilidade pra ensinar. agradeço desde já

Olá pessoal tenho feito leituras com o programa j-runner e com o extrator j-runner tem dado erro em vários blocos da nand Gostaria de saber se isso é um defeito físico do chip ou é outros componentes Haa!!kk. Outra pergunta Eu tenho um aparelho de extração chamado JRunner programer todas as vezes que eu vou ler uma nand eu consigo como programa jrunner mas não consigo ler as mesmas com o programa autogg Tem alguma configuração para fazez? Ou extrator não é compatível o que vocês me diz

Visualizar Arquivo Elétrica SENAI - Desenho, Leitura e Interpretação. Elétrica SENAI - Desenho, Leitura e Interpretação. Uploader Marcelo de Deus Enviado 26-10-2017 Categoria Elétrica e Eletrônica Industrial

Olá pessoal! Estou com um notebook da marca Samsung , modelo: NP270E5K , modelo da placa: lampard-15BDW-SUB. Alguém poderia me dizer qual é o valor desse resistor? segue foto... Desde já agradeço.

Antes de mais nada deixem me deixar claro que o conteúdo aqui contido foi extraído do site original do programador, e foi apenas traduzido para auxiliar na leitura e entendimento, sendo assim, pouco poderei ajudar caso tenham dificuldades ao executar a modificação. Aqui está a fonte. Caso não tenha as habilidades necessárias sugiro que não faça a modificação. Os programadores da série RT809 são a causa de longo prazo da equipe iFix, nós temos fé, persistência, e amor. Por 15 anos, temos nos superado continuamente, liderado a inovação uma e outra vez, e conquistado elogios e apoio de profissionais da indústria e de um grande número de usuários. Estamos orgulhosos? Evidente que sim! Estamos satisfeitos? A luta nunca termina! Com a popularização do EMMC de grande capacidade, novos desafios para o tempo de leitura e gravação foram introduzidos, velocidade e eficiência! Depois de receber uma solicitação de aumento de velocidade, feita por um aluno há dois meses, a equipe do iFix imediatamente colocou o plano de aumento de velocidade na agenda, e rapidamente começou a trabalhar em torno do plano. Depois de mais de um mês, o plano de aumento de velocidade está chegando ao fim, e agora vou relatar para você. Conforme a experiência, o limite superior da velocidade de transferência em lote do USB 2.0 é geralmente 48 MB / S. É possível desafiar este limite de velocidade? Após 2 meses de trabalho árduo, nós conseguimos! Os dados obtidos nos testes mostram que a velocidade de leitura de EMMCs pode atingir algo entre 20 MB/S até 45 MB/S e a gravação fica entre 10 MB/S e 30 MB/S. O limite de velocidade depende do modelo do chip, configuração do computador, e sistema operacional. De acordo com o feedback do usuário, o EMMC samsung de 128GB leva apenas 2.971 segundos para ler (aproximadamente 50 minutos), estabelecendo um novo recorde para programadores USB 2.0. Verificamos inicialmente a velocidade de cópia do HD interno e do HD externo do computador. Velocidade de leitura Toshiba 5G5A: Velocidade de gravação Toshiba 5G5A : Tempo de leitura EMMC Samsung 128GB: As seguintes capturas de tela foram providas pelo grupo interno de testes de eMMCs, grupo de amigos: Você já pode aplaudir! Alguns iriam se perguntar vendo isto, então para obter o benefício devo comprar um programador novo outra vez? Óbvio que não. Não é necessária mudança drástica no hardware, apenas um jumper na placa principal do RT809H será necessário para que quem comprou versões anteriores do programador possa aproveitar o aumento de velocidade. Como sentir a emoção de acelerar? Software Necessário: Atualize o software para a versão: 20200910 ou posteriores. Compatibilidade de Hardware : Todas as versões. A modificação a ser feita é esta apresentada abaixo em qualquer versão anterior a 2.3 do RT809H: Esta linha é um clock de leitura e gravação de alta frequência, 60 MHz. É recomendado utilizar fio com núcleo único (fio rígido) com malha de proteção, blindado, (o da foto acima não é o ideal) ou você pode utilizar um cabo fino flexível multifilamentos para envolver um fio encapado (criando assim um cabo blindado) só tenha cuidado para não ocasionar curto-circuito. Faça Jumper do pino 32 do FT2232HL {A} na foto abaixo, ao pino 62 do CME-M5 {B} chip principal da placa, a malha do fio deve ser aterrada o mais próximo possível para evitar ruídos, e os pontos escolhidos para isto foram {C} e {D} também mostrados na foto abaixo, é sugerido raspar o verniz dos pontos C e D e estanhar previamente os pontos de conexão da malha de aterramento, bem como pré-estanhar as pontas da malha e do fio a ser soldado entre os pontos A-B, e, C-D. Adaptadores eMMC: Versão 2.3: Não é necessário moficar. Versões 2.2 e anteriores: cortar as linhas CMD e CLOCK e colocar resistores de 100 Ohms em série. (Se já foi modificado anteriormente segundo a notícia de modificação técnica 20190507, não há nada a ser modificado agora.) Descrição de Status: SyncFIFO Mode: Synchronous FIFO (modo de alta velocidade). Depois que a modificação for feita com sucesso aparecerá como mostrado na figura abaixo: AsyncFIFO Mode: Asynchronous FIFO. Se a modificação não for feita ou se não for bem sucedida aparecerá como na figura abaixo: Níveis de velocidade 0/1/2: Seleção de ajuste de velocidade, rápido 0, médio 1, lento 2, em que rápido e médio são 8BIT de alta velocidade, lento é a velocidade original de 8BIT. O procedimento de leitura e gravação é o mesmo utilizado anteriormente. A velocidade em tempo real da leitura e gravação de eMMCs será mostrada na barra de título do programa no canto superior esquerdo. *************** PS: Caso não consiga obter alta velocidade de gravação e leitura verifique os seguintes itens *************** 1. Ao ler e escrever em alta velocidade, a corrente USB pode atingir 400-450mA. Certifique-se de que a fonte de alimentação USB é suficiente, ou utilize uma fonte de alimentação DC9-12V externa no gravador, ou também pode ser usada HUB com fonte externa 5V de alta corrente. 2. Para que a leitura e gravação em alta velocidade funcione é necessário casamento de impedância. Casa haja oxidação ou sujeira, seja nas esferas do chip, contatos, barras de pinos, e soquete de travamento haverá maior propensão a erros. Limpe os chips, adaptadores e soquete de travamento conforme apropriado, ou substitua-os conforme for necessário. 3. Você pode clicar no botão de configurações e setar a menor velocidade de leitura e gravação, não há requerimento de alta impedância em baixas velocidades. 4. Alguns modelos de chip eMMC não suportam 3,3 V, outros só podem ser lidos em 1,8 V e gravados em 3,3 V. Adicione 1 regulador de tensão LDO, e 2 capacitores a um adaptador compatível com 3,3 V / 1,8 V de acordo com os requisitos do tutorial a seguir e, em seguida, mude a tensão VCCQ para 3,3 V ou 1,8 V na interface de configuração. Leitura e gravação. http://www.ifix.net.cn/forum.php?mod=viewthread&tid=101964 ********************************************************************************************************************************
