Tem isso tbm?? kkkkk Eu uso paint mesmo

Cara, se você tiver coragem e disposição...achei um BIN em outro fórum, upei ele aqui se quiser tentar...

Criar um tópico é a única maneira para fazer downloads ou conseguir ajuda para solução de problemas. Confira estas dicas... Preciso de um arquivo e não consigo baixar! -> Aquivos de cursos e apostilas e algumas áreas fechadas do fórum, estão disponíveis somente após sua apresentação. Não se apresentou ainda? Clique Aqui e apresente-se! -> Ainda não consegue baixar o arquivo? Esta é uma situação muito comum, principalmente entre os usuários novatos. Usuários que deixam de participar e precisam de um arquivo também estão nesta situação e não conseguem o arquivo por falta de créditos (joinhas) . Quando o usuário não tem créditos para baixar o arquivo, não adianta pedir o arquivo no tópico exclusivo para solicitações. O que fazer nesta situação? A resposta é simples: Basta abrir um tópico na área correta seguindo o padrão de organização. O padrão de organização, além de facilitar futuras consultas mantém o fórum organizado. Como proceder? 1 - Procure a área correta para postar sua dúvida de acordo como o seu aparelho (Desktop, Notebook, TV e etc). 2 - Abra um novo tópico informando no título do tópico: Marca e Modelo do aparelho + Modelo da placa + defeito. 3 - Na descrição, informe todos os testes já realizados e o link do esquema (se disponível). (Para criar um novo tópico » CLIQUE AQUI) Importante: -> Se o seu tópico estiver de acordo com os padrões descritos acima, os colegas que estão ajudando poderão fornecer meios para obter o arquivo que precisa, se realmente for necessário. -> Vale lembrar que a base do fórum é a participação. Se você não participa, não existe outro meio para conseguir o arquivo que precisa. -> Para mais informações sobre como abrir um tópico » CLIQUE AQUI! -> Outra alternativa para conseguir baixar arquivos é a adesão de Assinaturas Vip. Com esta opção o usuário poderá adquirir pacotes de downloads através do PagSeguro ou Mercado Livre.» CLIQUE AQUI! para mais informações. Já tenho créditos. Como posso fazer o download do arquivo que preciso? Também é muito simples: 1 - Vá no menu Assinaturas e assine o pacote de downloads que deseja, de acordo com a quantidade de créditos que possui. » CLIQUE AQUI! (Ou veja como fazer suas Compras/Assinaturas » CLIQUE AQUI!) 2 - Depois de comprar seu item de Downloads, use a ferramenta de busca para localizar o arquivo que procura no Gerenciador do Fórum. Siga estas instruções para obter melhores resultados nas pesquisas » CLIQUE AQUI! Caso não encontre o arquivo que deseja, você poderá fazer a solicitação do arquivo em um dos tópicos abaixo. Clique em Mostrar Conteúdo no menu abaixo. Recapitulando: * Clique nas imagens para ampliar. Para mais informações, veja: Manual do Usuário Dúvidas Frequentes Sistema de Créditos do EBR

Para ter acesso a todas as áreas do fórum, você deve conhecer o sistema de créditos do EletrônicaBr. O sistema de créditos é muito simples e tem como sua base o Joinha = Como funciona: 1-> O Joinha é a forma de agradecer a ajuda que recebemos nos tópicos e também deve ser usado no caso de uma dica ou um arquivo baixado que nos foi útil. 2-> Cada joinha recebido equivale a 10 Créditos. = 10 Créditos Esses créditos são usados para comprar o acesso aos downloads e a área de casos resolvidos. 3-> Depois de finalizar seu tópico, não esqueça de clicar no joinha dos colegas que participaram dele. É a melhor forma de agradecer, independente do resultado do seu tópico (Resolvido ou Devolvido). 4-> Não precisa ter medo de dar o joinha, ele é grátis. Ao dar um joinha, não se preocupe, ele não será descontado dos joinhas que você possui. 5-> Todo usuário pode dar até 5 joinhas para cada colega em um período de 24 horas. Caso precise agradecer mais que 5 usuários em um dia, deixe para o dia seguinte. 6-> Evite pedir joinhas nos tópicos. Eles virão normalmente, de forma proporcional a ajuda que oferecer. 7-> Em todas as mensagens do fórum você encontra o ícone do joinha Ao clicar neste ícone, outras opções serão mostradas. Clique no ícone azul para dar um joinha. Os outros ícones são para demonstrar reações, como o título de cada um sugere. Os ícones em amarelo não geram créditos. 8-> Ja ganhou Créditos EBR??? Agora é so clicar em "Assinaturas" no menu principal e comprar gratuitamente a assinatura de downloads ou de acesso preferido. (Se seu perfil estiver incompleto aparecera uma tela de cadastro simples. Preencha os dados corretamente e conclua sua assinatura.) 9-> Você pode ver seus créditos e pacotes de acesso nos menus da loja » https://eletronicabr.com/store/ Vídeo atualizado em 28.09.17 ATENÇÃO: -> Você recebe joinhas ao ajudar outros usuários. Atribuir joinhas (dar joinhas) a outro usuário não geram créditos para você. Os créditos são contabilizados para quem recebe o joinha. Clique Aqui e saiba tudo joinhas. -> Para você que tem pouco tempo e quer acesso mais rápido a todo o Fórum, temos os planos por assinatura VIP. Clique Aqui para detalhes sobre assinaturas VIP. -> Mas lembre-se, participando ativamente do fórum você pode ter acesso aos Downloads e Casos Resolvidos totalmente grátis. Clique Aqui e aprenda ganhar muitos joinhas. -> Por que Downloads e Casos Resolvidos estão bloqueados? Usuários que não participam ativamente do fórum ou mau intencionados que vendem nossos conteúdos na internet não são vistos com bons olhos. Para diminuir essa incidência, existe o sistema de créditos. É PROIBIDO a troca de joinhas no fórum. Use-o de forma consciente! Dúvidas, comentários, sugestões, elogios e críticas construtivas sobre o nosso Fórum de uma forma geral, você pode postar aqui: https://eletronicabr.com/forums/forum/11-sugestões-para-melhoria/

Atenção Seguem mais dois links que podem ajudar: Dúvidas Frequentes Preciso de um arquivo e não tenho créditos Caso ainda tenha dúvidas, você poderá responder o tópico abaixo: Fale com a Moderação

No pino 1 (VIN) eu tenho 19v, já no 3 (3v3) eu tenho 3.3v, o que acredito estar correto. Quanto aos 9v no botão power, realmente, também estou acostumado a encontrar 3v nas outras placas que pego kkk. Mas pesquisando um pouco, observei relatos de outras placas operando normalmente com 9v no botão power. E sim, a tensão no botão zera ao pressioná-lo.

A SIO é uma ITE IT8390e, mas infelizmente não encontro o datasheet dela em lugar algum, a única coisa que pude testar com relação à ela é que os 3.3v estão presentes em capacitores ao seu redor.

Bom dia,atualizando os problemas pois alguém pode vir a passar por isso também. Troque a Com2000(chave de seta) por uma nova mas continuou com o mesmo problema,nenhuma função seta,farol,buzina,limpador e sinais sonoros continuaram sem funcionar. Acabei por testar toda alimentação, fusíveis,chicote da BSI(abaixo do volante)e também da BSM (no vão do motor),tudo certo,estava quase desistindo. Aí reparei que no player do carro que aparentava ser novo e fui dar uma conferida no chicote, acabei achando o problema. foi instalado um dvd nesse carro e acabaram cortando o chicote original,onde tem o terminal positivo do pós chave do rádio junto com um fio azul que possivelmente tem a ver com o imobilizador do carro, acabaram cortando esse fio aí a central da carroceria entrava em modo econômico e cortava algumas funções do veículo. Refiz o chicote como o original e todas as funções voltaram,até mesmo os sinais sonoros ao abrir a porta. Se alguém estiver com algum problema parecido tenta dar uma olhada nesse chicote,muita gente acaba sem saber cortando o conector original e ligando o rádio e deixa esses outros fios isolados,dependendo do modelo do carro pode mudar as cores.

baixa o datashit do IO e verifica as alimentaçoes dele e o sinal do power se esta chegando nele

Bom dia a todos. @xandy_73 era o sensor da placa mesmo. Resolvido. Valeu.

Doutor IE 2.0 é um software avançado para diagnóstico automotriz, projetado para facilitar o análise, reparação e manutenção de veículos. Ele combina uma interface amigável com uma vasta base de dados técnica, oferecendo suporte a mecânicos, técnicos e entusiastas de automóveis veículos até o ano de 2013 link:

segundo informação é que esta em manutenção e que estão trocando o servidor. dizem que provavelmente até dia 10/12/25 ele volte a funcionar. já a questão de filmes que era o my family não tenho informação se volta.

Esse defeito pode ser o sensor de passagem do papel que fica na placa lógica ou a alavanca do sensor.

ou assim, veja qual melhor se adequa ok 2. Usando o Prompt de Comando (Windows) – OBS: Este é meu método favorito, me sinto um hacker rsrs Se você tem acesso ao sistema operacional, essa é a forma mais rápida: wmic bios get serialnumber Pressione Win + R, digite cmd e pressione Enter. Cole o comando acima e pressione Enter. O número exibido é a Service Tag. PSC: Também funciona no PowerSwhell Pela BIOS ou UEFI Se o sistema não inicia: Ligue o computador e pressione F2 repetidamente até abrir a BIOS. A Service Tag estará visível na tela principal da BIOS. Boa Sorte

Para fazer downloads é necessário ter Créditos ou Assinatura VIP. Segue alguns links que podem ajudar: Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!! Manual do Usuário Sistema de Créditos do EBR

Prezados, estou precisando dos arquivos da Vivo TV (3.3.3) (APK). Alguém poderia me ajudar?

olá, @eletronica rw Acredito que não conseguirá. Esses sintomas que apresentam de diversas formas na imagem, realmente muitas das vezes da retorno caso consiga isolar as linhas cvk. Particularmente não aconselho.

Buenas, quem costuma abrir nesse nobreak é o R41

@mirelacga A principio o BTV13 esta com os servidores desligados, essa é a informação que tenho então acredito não ser defeito do seu aparelho.

Fonte: YouTube - Canal do IgorNox

Repostei a figura

Esta mais parecendo ser um CB do que C8 precisa informar qual emcapsulamento, para melhor identificacao quais componentes ha em volta de cada pino. se for CB, poder ser : BD48E52G (ENCP: SOT-25) RT9013A-18PU5 (ENCP: SOT-353) RT9167A-50PB (ENCP: SOT-25) RT9167A-50GB (ENCP: SOT-25) o outro comp. pode ser um : Z24 BZA10C24 22.8..25.2V, Izt=10.5mA, Zzt=25Ω, 1W Zener Diode. espero ter ajudado...

eu ja fiz varios testes com o openWrt, e varias vezes tive problemas. em certos modelos funciona de forma satisfatoria, ja em outros sempre da algum problema. minha recomendação é sempre usar o firmware original fornecido pelo fabricante. espero ter ajudado.

Só pra ficar registrado, o resistor que quberou R487 era de 4,5k como nao consegui encontrar um igual botei um de 4,7k, substitui tambem o diodo D36 (T4) = 1n4148ws e nao percebi que um das trilhas que foi rompida nao ficou bem soldada, apos refazer essa trilha a placa subiu video. problema resolvido!

Oi pessoal td certo? Estou com um Dell Vostro 15 3510 | P112F001 | Service Tag: G4W42V3 que apresenta o seguinte problema: Ao pressionar o botão power, o notebook apenas pisca o LED âmbar, mas não inicia o processo de start. Assim que solto o botão, o LED apaga. A placa não tenta ligar em nenhum momento. O que já foi feito: Testei todas as malhas principais – tensões aparentemente corretas Suspeitei de BIOS/EC e já regravei ambas diversas vezes Porém o sintoma permanece exatamente igual Informações da placa Placa-mãe: GDM50 LA-L241P Rev:1.0 (A00) – 2021-06-25 Processador: Intel Core i3 11th Gen Minha dúvida Ainda acredito que o defeito possa ter relação com a BIOS/EC, mas não consegui encontrar um arquivo que funcione corretamente para esse equipamento. Se alguém tiver um dump funcional dessa placa/modelo ou alguma direção de diagnóstico mais precisa, ficarei muito grato.

Isso mesmo estou seguindoa sequência, Se vc fez as medições corretas onde eu pedi, então a conclusão é que a SIO tá ruim. Tá chegando SIO_SLP_S3# na SIO e ela não libera RUN_ON_EC

Expliquei lá em cima, tá correto.

Estive com essa placa e a versão da BIOS gravada não era compatível com um processador que tinha (Ryzen 5600x). Durante o processo de atualização, o computador desligou e, o cenário encontrado eram três bips curtos e isso acontecia duas vezes. A máquina ligava, sem imagem. Com o auxilio de uma CH341a e dos adaptadores de pinça jacaré e conversor 1.8v, consegui realizar com o software RioPretoComponentes V1.1.1.33 a regravação de uma bios. Minhas tentativas foram: - Múltiplos arquivos .CAP, que foram convertidos para .BIN para serem gravados; - Múltiplos arquivos .CAP, que foram convertidos para .ROM para serem gravados; - Encontrei dois DUMPS pela internet que aparentemente estavam funcionando em outras placas; Nada disso deu certo, já investi por volta de 8h na tentativa de recuperar a placa, agora, nem os bips tenho mais... Alguém consegue me auxiliar?

99% é ele

O 'GP' no começo da nomenclatura indica ser um igbt e se seguirem a lógica de nomenclatura dos mosfets e igbt deve ser de 23A 600V, e então você conseguira usar um de mesma amperagem ou mais forte. Mas e muito estranho mesmo não ter informação nenhuma na rede e principalmente 23A no encapsulamento to220. Se possível poste uma foto da paca da fonte e do circuito para analisar melhor.

@Torao_br seja bem vindo! Segue alguns links que podem ajudar: Manual do Usuário Dúvidas frequentes Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!!

Boa dia, alguém sabe como eu descobrir a service tag di Latitude 3410 19746-1 através do HxD

meu nobre, verifique um artigo que postei neste link abaixo, acho que vai lhe ajudar e aos demais também ok, e não esqueça de postar o resultado que obtiver aqui, servirá de referencia aos demais que vierem a precisar desta informação ok Boa Sorte

Preciso atualizar BTV 9 que restaurei instalação original

@Maru ja tentei achar digitando no campos de busca TAG, SERVICE TAG, PPID o PPIDO ate acha o numero mas a TAG nao ta la, ja TAG ou SERVICE TAG nem acha nada

Sempre usei e nunca me deu problema. São tensoes sempre presente, não precisa ligar pra aparecer, STAND-BY

Todo equipamento eletrônico está sujeito a defeitos e mal funcionamento ao longo de sua vida útil. Estes defeitos estão atrelados a causas específicas, que podem acelerar o processo de deterioração dos circuitos internos e acabar por inutilizar o aparelho. A seguir, estão os quatro principais causadores desses defeitos e como eles destroem a funcionalidade do equipamento: 1) Vida útil O fato é que tudo tem um prazo de validade, e isso não é diferente para os componentes eletrônicos. Com a utilização ao longo do tempo, os componentes são submetidos a diversos ciclos térmicos causados pela passagem de corrente elétrica e dissipação de potência. Esse efeito causa desgaste nos materiais do componente, o que pode alterar suas propriedades elétricas originais, fazendo com que a função e eficiência do equipamento eletrônico fique comprometida. 2) Excesso de vibração A passagem de corrente elétrica pelos componentes para que estes desempenhem sua função no circuito é dependente de um meio físico para condução. Para isto é comum realizar a soldagem dos componentes, conectando-os de uma forma específica em uma PCI (placa de circuito impresso), por exemplo. O problema do excesso de vibração se apresenta justamente nesta categoria, como um dos principais responsáveis pelo mau contato em conexões. Após a solda secar e a conexão da trilha com o terminal do componente estiver estabelecida, o excesso de vibração pode, ao longo do tempo, fazer com que a solda se quebre e interrompa o fluxo de energia no circuito, causando mal funcionamento no sistema como um todo. 3) Excesso de calor Todo circuito eletrônico tem uma faixa de temperatura de operação, que garante o bom funcionamento dos componentes envolvidos. Excesso de sujeira, sobretensão, sobrecorrente e alta temperatura do meio são alguns exemplos de problemas que, inevitavelmente, levam ao cenário final de excesso de calor no circuito eletrônico. Esse efeito faz com que a desordem molecular dos componentes aumente, o que pode alterar suas propriedades elétricas e impedir que o circuito eletrônico funcione da maneira que deveria. Exemplos disso, são os superaquecimentos dos smartphones, notebooks, tablets e diversos outros aparelhos eletrônicos usados por nós no cotidiano. 4) Eletricidade estática (ESD) A eletrostática é definida como um acúmulo ou falta de elétrons em algum corpo ou local. Como tudo na natureza tende ao equilíbrio, este corpo ou local que está carregado estaticamente necessita de um outro corpo ou local para descarregar, a fim de atingir o equilíbrio elétrico natural. O problema disso é que a diferença de potencial elétrico gerada entre os dois corpos pode ser de uma magnitude muito alta. Se um desses corpos for um circuito eletrônico que opera com baixas tensões, esta descarga elétrica pode causar danos catastróficos ao sistema, como derretimento dos componentes e vazamento em baterias. Por esse efeito repentino e devastador, a eletrostática é um dos principais vilões para desenvolvedores e técnicos de equipamentos eletrônicos. Como prevenir o acontecimento desses defeitos? Todos os defeitos aqui citados podem ser interferidos de alguma maneira. O defeito de vida útil pode ser remediado com boas práticas e um bom design de projeto, com intenção de garantir longevidade ao produto. Principais medidas para prevenção de defeitos nesses equipamentos: Evitar usar produtos eletrônicos como celular, tablet e notebook enquanto eles carregam; Tomar cuidado com equipamentos muito perto de água ou outros tipos de líquido; Saber a tensão certa ao ligar um produto na tomada. Fonte:https://eletronjun.com.br/2020/11/14/principais-causas-de-defeitos-em-produtos-eletronicos/

Tenho uma tv philcoPH32B51DSGW que foi trocada a tela e ficou com a imagem invertida. Preciso de firmware pra reverter ela .

Exatamente o mesmo aqui, fiz até o hard reset, reinstalei tudo e continua sem funcionar o Vivo TV.

Antes, eu distribuía joinhas a todos que participavam do meu tópico, mas como agora são apenas 5 por dia, devo usar com sabedoria! Aqui estão 6 dicas básicas: 1- Devo dar joinha a quem deu uma dica baseada na lógica, que tem relação com o defeito. Exemplo: Notebook não liga, ci 815ln esquentando, não tenho 3v e 5v. O que faço? Resposta: "Regrava a bios" Para este eu não dou joinha. Rsrsrs 2- Devo dar joinha com certeza para aquele que me passa dicas referentes ao defeito, com base em esquema elétrico, pesquisou o defeito, compartilhou experiência própria, postou link do esquema ou bios, imagens, etc. 3- Não merece joinha quando a dica demonstra que o amigo nem se preocupou em ler as respostas anteriores para saber em que situação estamos na análise. Exemplo: Notebook não dá vídeo, eu já regravei bios, testei outra tela e cabo flat. Alguma dica? Resposta: Amigo, você já testou outro flat e tela? Aff! Misericórdia, nem se preocupou em ler as respostas anteriores!! Claro que não merece joinha, a não ser que seja bem convincente no decorrer do tópico. kkkkkkkk 4- Devo dar joinha quando baixar uma bios que funcionou, um esquema que tanto precisava ou alguma apostila da área de treinamento, etc. Se foi útil, então devo clicar no joinha de quem disponibilizou o arquivo no gerenciador (sempre deixando um feedback sobre o arquivo). 5- Vale joinha também para os tópicos com o prefixo DICA. Mas somente se a dica foi útil e coerente. Se a "dica" for assim: "O aparelho chegou sem ligar. Troquei o mosfet de entrada e o caso foi resolvido". Essa não merece o meu joinha! Nem pensar....rsrsrsrs. 6- Eu particularmente já dei joinha quando pesquisei um problema nos Casos Resolvidos e me ajudou, aí então dei joinha para o autor do tópico e para aquele que deu a dica certeira no tópico dele. O que vocês acham? Merece né? Seguindo estas regras, você pode dar joinha se seu tópico for Resolvido ou Devolvido. Isso mesmo! Não é justo você não dar um joinha aos que se importaram com seu problema e dedicaram um tempinho para te ajudar, só porque você não conseguiu encontrar a solução. Existe outra situação: Você cria o tópico, mas não resolveu com as dicas dos colegas, mas acabou resolvendo “sozinho”. Neste caso siga as regras do fórum, finalizando corretamente o seu tópico. Ao mover o tópico para os Casos Resolvidos, o moderador da área poderá lhe dar um joinha. O é importante e se seguirmos estas dicas, o fórum vai ficar bem mais movimentado, os membros irão participar mais e isso irá garantir que você continue a receber ajuda em seus tópicos. A tendência é que você receba mais joinhas também. Nota: Como disse o @Gilson Macedo em um tópico "...Algo que podemos fazer é isolar os colegas que insistem em não dar joinha, não os ajudando em seus tópicos. Quem ajuda sabe muito bem quem dá joinha e quem não dá. Eu sei muito bem quem me deu joinha." Como ganhar joinhas? Clique Aqui!

encontraste la solucion?

Simplo 2022: https://drive.google.com/file/d/1mezJFO7kKcjbviFY-PAFO1z_cNEwnOzK/view?usp=drive_link Simplo 2023: https://drive.google.com/drive/folders/1nQWCe5hRyZqyz_3GX3S4ONR-8zRkAlvM?usp=drive_link ativador de ambos :https://www.4shared.com/file/Qzl4QowFge/Gerador_-_SIMPLO_-_2022.html Não esquece de deixar o joinha!!

Boa tarde @Roberto Santos Fh . É importante verificar se tem a tensão ac de 26V para alimentar o ferro, desde a saída do transformador. Pode ser medido nos 2 primeiros pinos do conector J7 ou mesmo nos terminais do triac BT136 (Q5). A tensão para o ferro é liberada pelo BT136 e não depende da resistência do ferro. Dentro do ferro tem uma sonda (sensor) de temperatura, tal como na pistola de ar quente, cujos fios vão terminar nos 2 últimos pinos de J7 (tem 5 pinos - parece que não usa o pino 3). Daí eles levam esta referência até os pinos 5 (por R10) e 6 (por R19) do CI U1 (HA17358B). Este CI faz o controle de regulagem da temperatura em determinado ponto através do potenciômetro RP1. Quando acionada a chave para ligar o ferro, um dos terminais do trafo de 26V ac (que não passa pela resistência do ferro) vai direto ao pino 27 microcontrolador, cuja função é detectar a presença da tensão alternada. Detectada esta tensão, o micro libera pelo pino 15 a tensão que vai levar o fotodiac Q7 (EL3023) à condução, polarizando e acionando o triac Q5 para energizar o ferro. Uma pergunta, o led indicador de funcionamento do ferro acende?

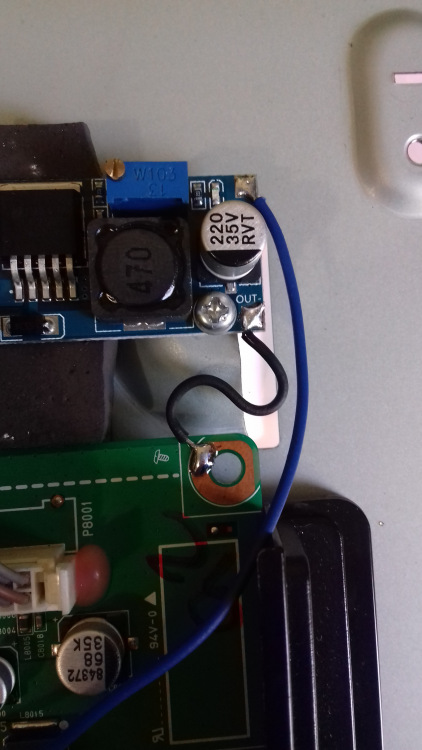

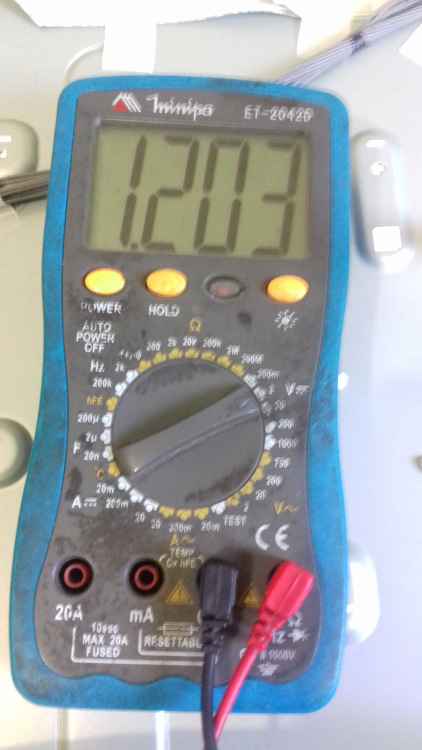

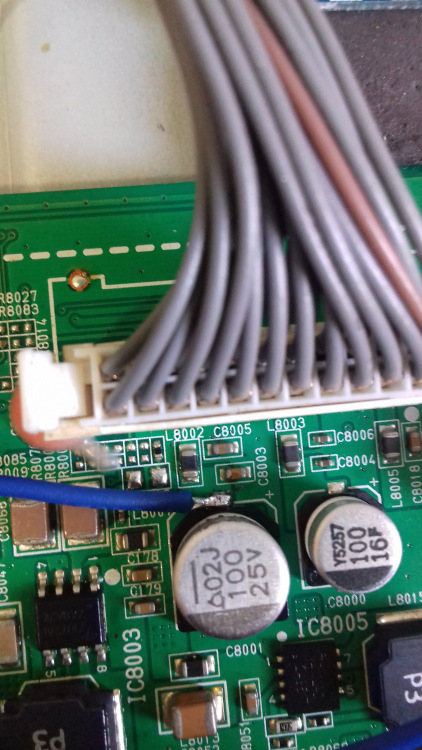

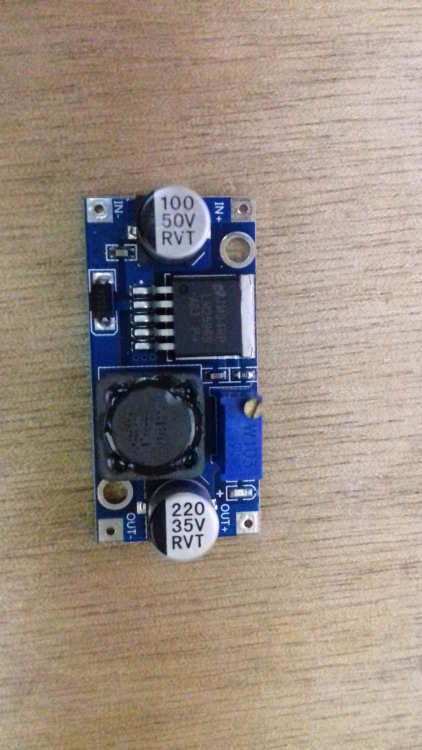

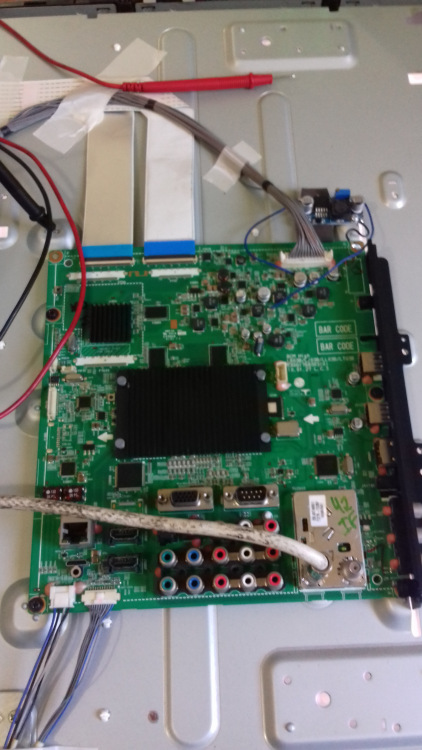

Olá amigos do fórum, depois de muito pesquisar sobre a solução para este defeito e não achar nada que resolvesse 100%, resolvi eu mesmo resolver da minha maneira Tem entrado muitas Tvs desse modelo aqui na minha loja (uma media de 6 Tvs por semana), então resolvi gastar um pouco mais de tempo encima desse defeito para não ter que ficar devolvendo todas tvs desse modelo sem conserto. O sintoma dela é o seguinte: demora para ligar, apito bem baixo na placa principal e as vezes desliga sozinha. Pelo que analisei e cheguei a conclusão que este defeito está relacionado ao ic8001, que pega os 3,5 volts da fonte e regula para 1,25 volt, então como o bendito ci é bem chato de trocar, resolvi colocar um regulador ajustável externo, o famoso LM2596 DC-DC. Parafusei a placa do LM na carcaça da Tv. Liguei a entrada do regulador aos 12 volts do capacitor c8001. Liguei a saida do regulador ajustado com 1,225 volts em c8041. Liguei o o terra da placa principal ao terra do regulador. Removi L8006. E finalmente coloque uma dissipador em baixo da placa. Fiz isso em varias Tvs, e até agora não voltou nenhuma na garantia. Fica a dica ai para os amigos. Qualquer duvida deixe seu comentário.
