  1. JoeRob
    Olá @Claudio Lima Lopes Ferreira . Acredito que você não consegue mudar o prefixo de "Resolvido" para "Em Análise" por ter aberto o tópico na área de "Casos Resolvidos". Provavelmente só a moderadora @Priscila Cristiane poderá lhe ajudar movendo o tópico para a área correta.
  2. JoeRob
    Olá @isaiaspinheiro . Os CIs que aparecem na foto são específicos para uso em interfaces RS485 e como o colega @nagkiller citou, são usados em CLP para controle de equipamentos em processos industriais. Também são usadas para o controle de câmeras de vigilância tipo Speed-Dome. A velocidade de transmissão de dados nessas interfaces é muito baixa (no máximo 10Mb), por isso também acho difícil essa placa ser usada para transferência de arquivos entre computadores via internet. O mais provável é que elas sirvam de interface entre os CLPs e um computador e este computador transmita os dados dos equipamentos para outro local via internet. Como os colegas @nagkiller e @temythhh pediram acima, poste algumas fotos dos conectores e dos dois lados da placa para que possamos tentar ajudar mais. Mais um detalhe, embora muitos associem o conector RJ45 a internet ou a uma rede de computadores, eles também podem ser usados em outros padrões de comunicação.
  3. JoeRob
    Olá @tatutiax mester . Em 10 fornecedores que pesquisei no AliExpress, apenas 1 dizia que essa placa aceita SSD M2 SATA, em todos os outros só havia informação de compatibilidade com M2 NVMe. Como o SSD que você possui é M2 SATA acho pouco provável que ele funcione. Sugestão: Com o seu SSD instalado na placa dê boot usando um pendrive com WIN-PE Strelec e em seguida use o HWInfo, clique no sinal de "+" ao lado de Unidades de Disco e veja se o SSD aparece.
  4. JoeRob
    Olá @Marlon Vieira dos Santos . Sobre o arquivo da BIOS você pode baixar no site da ECS junto com o programa de atualização. Mas de acordo com o site, essa placa deveria funcionar com o novo processador sem precisar atualizar a BIOS. Com que processador ela funcionava antes do upgrade ? Foi feito o clear CMOS ? A fonte que está sendo usada suporta a troca do processador ? Eu sei que parecem perguntas óbvias, mas as vezes na pressa de testarmos uma nova configuração deixamos passar esses detalhes. E bem vindo ao fórum.
  5. JoeRob

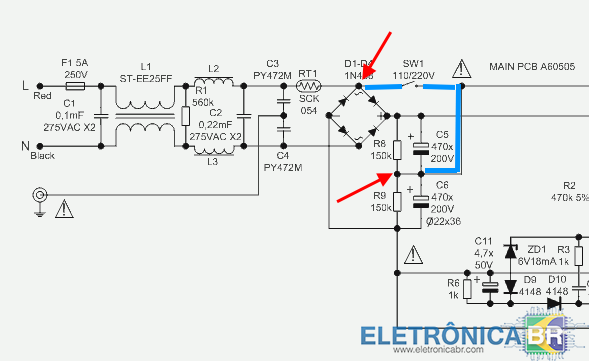

    Olá @BlackDiamond . Nessas fontes o chaveamento 110-220 normalmente é feito ligando um dos lados de ac da ponte retificadora ao ponto onde os capacitores eletrolíticos são interligados. O reflexo na foto que você postou está atrapalhando, mas parece que a chave deve ser ligada nos pontos que estão marcados na imagem abaixo. O esquema abaixo talvez ajude a entender como a chave é ligada. Uma recomendação, antes de ligar a fonte use uma lâmpada incandescente em série com a mesma para evitar danos causados por curto-circuitos.
  6. JoeRob
    Olá @morfeo . Aparentemente é um PTC de 0,12 A, geralmente usado como proteção em sistemas de telecomunicações e de transmissão de dados. Pesquisando no Google achei os links abaixo. Veja se lhe ajudam. https://www.megastar.com/Content/pdfs/RH.pdf https://www.fuzetec.com.cn/products_2.php?bgid=1&gid=6 (este está em chinês, mas o tradutor do Google resolve). https://www.fuzetec.com/upload/download/App FRHV Series [Ver.9].pdf Em que equipamento o componente da foto estava instalado ?
  7. JoeRob
    Olá @eupdro.o3 . Se o problema foi resolvido com a substituição do cooler por favor edite a primeira mensagem e mude o prefixo de "Dúvida" para "Resolvido". Isso ajuda a manter a organização do fórum. E parabéns pelo reparo.
  8. JoeRob
    Olá@raony99 . Esse componente é um oscilador a cristal da série HAT fabricado pela Kyusyu Dentsu (KDK) do Japão. Veja o link abaixo http://www.kdk-group.co.jp/pdf/datasheet/clock-hat.pdf
  9. JoeRob
    Olá @eupdro.o3 . O símbolo @ que existe na frente do valor de um componente indica que esse componente não é utilizado em algumas revisões da placa, ou seja eles não sumiram nem estão escondidos. Repare que o R292, B54 e o C514 possuem o @. Se você procurar verá que em outras partes do esquema há mais componentes com essa marcação e que também não estão instalados. Com relação ao cooler, alguns modelos de placa tem esse comportamento, dão uma girada rápida ao serem ligados e depois desligam o mesmo até que a temperatura da CPU atinja um determinado valor para economizar energia. Pelo que você disse, o notebook funciona normalmente mas ele carrega o SO ? Quando ele está na tela da BIOS a exigência da CPU é muito baixa e consequentemente a temperatura também o que pode dispensar o acionamento do cooler. Se ele está carregando o SO normalmente, sugiro que instale algum programa para monitorar a temperatura. Procure também nas opções da BIOS alguma configuração que possa influenciar no comportamento do cooler.
  10. JoeRob
    @Hyperlink show, parabéns pelo reparo. Não esqueça de mudar o prefixo de "Dúvida" para "Resolvido".
  11. JoeRob
    Qual a potência da lâmpada série ? Ela permaneceu acesa quando a fonte desligou ?
  12. JoeRob
    Fiz uma pesquisa e parece que para o chipset G41 reconhecer 8Gb DDR3 as memórias tem que ser de baixa densidade, de uma forma simplificada significa que os pentes de memória teriam que ter 16 chips ao invés dos 8 que são encontrados normalmente. Como é uma característica do chipset não creio que haja alguma atualização da BIOS que possa corrigir isso. Sugiro que você tente conseguir memórias de baixa densidade para testar. Em qual placa elas estavam funcionando antes ?
  13. JoeRob
    Olá@Dielisson Oliveira . Pelo que eu entendi a placa só funciona com um dos slots de memória ocupado, mas ela funciona com a memória instalada em qualquer um dos 2 slots ?
  14. JoeRob
    Olá@Thiago Grivot . Também não encontrei dado nenhum sobre esse CI, a não ser a menção dele em um site chinês na análise de outra fonte da Delta. No texto eles dizem apenas que "São dois CIs de proteção, LM358P, INFINNO IN1S406-DDG, com proteção contra sobretensão, subtensão, sobrecorrente e sobretemperatura", ou seja a mesma função do WT7527. Sugiro que você verifique se há algum capacitor SMD ligado entre o pino 12 e o GND que esteja em curto.
  15. JoeRob
    Sim, fiz uma busca no site desse fabricante usando "4148" e só encontrei diodos de chaveamento rápido 1N4148 com diferentes encapsulamentos.
  16. JoeRob
    Olá @Hyperlink . A marca que você falou provavelmente é o logotipo do fabricante do diodo.
  17. JoeRob
    Olá @Mário Duarte Santos . Por favor altere o título do tópico e inclua a marca, a potência e o modelo da fonte, isso vai facilitar para que os colegas possam lhe auxiliar no reparo, além de ajudar a manter a organização do fórum. Se for possível poste também fotos com boa resolução dos 2 lados da placa Você conseguiu identificar na placa em quais componentes o R35 está ligado ?
  18. JoeRob
    Já que o DVR está funcionando normalmente não creio que seja problema de firmware. Não conheço esse modelo de DVR e também não encontrei muitas informações sobre ele, mas acredito que possa haver algum problema na configuração de rede do DVR, do modem ou na configuração do serviço de DDNS. O acesso via web (http) não costuma funcionar muito bem em celulares, geralmente os fabricantes dos DVRs disponibilizam na Play Store e/ou na Apple Store um aplicativo específico para esse acesso. Também existem aplicativos genéricos compatíveis com vários modelos de DVR, mas o funcionamento de todos depende da correta configuração da rede. Para um primeiro teste aconselho usar um computador ou notebook ligado a mesma rede do DVR e tentar fazer o acesso por ele usando o IP/PORTA do DVR, de preferência com o Internet Explorer. Se não conseguir é porque há algum problema nas configurações da rede, que deverá ser resolvido antes de tentar o acesso pelo celular. Volto a sugerir que você abra um novo tópico colocando no título o modelo do seu DVR e o problema apresentado (por exemplo "DVR TRX-7104 - Sem acesso pela internet"), pois assim outros membros do fórum que conheçam ou já tenham trabalhado com com esse modelo poderão lhe dar orientações mais precisas. Para criar um novo tópico veja as orientações no link abaixo https://eletronicabr.com/forums/topic/15454-como-criar-alterar-e-finalizar-um-tópico/
  19. JoeRob
    Olá @NFroOst . Este tópico é muito antigo (mais de 6 anos). Por isso sugiro que para receber ajuda você abra um tópico novo com informações mais detalhadas (por ex. qual o aplicativo você usa, se você tinha acesso antes, se houve alguma mudança na rede onde o DVR está conectado, se o problema ocorreu após uma queda de energia, se o DVR funciona normalmente usando o mouse, qual a versão do Android do seu celular). E bem vindo ao fórum.
  20. JoeRob
    Bem lembrado @Hyperlink ! A preocupação com o DM311 fez esquecer do básico, se o estágio primário da fonte está funcionando. Além dos componentes que o colega sugeriu, verifique se o NTC na entrada da ponte retificadora está bom. Observei que estão faltando 2 fotoacopladores na primeira imagem do seu post. Eles foram recolocados antes de testar a fonte certo?
  21. JoeRob
    Olá @Rangel Viana . Após a troca dos componentes a tensão +5VSB (fio roxo) normalizou ? Se essa tensão não estiver presente teste o fotoacoplador ligado ao pino 3 do CI e os componentes ligados ao pino 2 como o colega @ohm sugeriu. Verifique também o circuito do pino 5 do CI. Normalmente esse pino recebe a tensão da ponte retificadora através de um resistor de valor alto, portanto tome cuidado ao fazer medições nesse pino. Qualquer descuido e você pode fechar um curto e danificar outros componentes.
  22. JoeRob
    Olá @Cleudismar Firmino Dias . Este nobreak é o mesmo do post abaixo ? Se for, evite postagens duplicadas. Além de atrapalhar a organização do fórum, isso também dificulta para você acompanhar as sugestões de reparo dadas pelos outros membros pois você terá que acompanhar 2 tópicos distintos.
  23. JoeRob
    Olá @AltaVoltagem . Nos poucos modelos que conheço o mecanismo de tração do papel faz com que ele faça curvas dentro da impressora, tanto nas impressoras jato de tinta como nas laser, o que obrigaria a modificações na forma como o papel (ou a placa) é puxado para dentro da mesma. Acredito que seria mais fácil modificar uma impressora em que a entrada do papel seja pela tampa superior como mostrado no segundo vídeo. Nesse vídeo ele diz quais modificações foram feitas numa Epson T25 tendo na descrição um link para as fotos mostrando alguns detalhes de como foram feitas. Sem dúvida as modificações darão um certo trabalho, além de exigirem cuidado pois a maioria das peças são de plástico e podem ser danificadas durante o processo. Provavelmente sim, mas não sei com relação aos custos de confecção de uma única placa.
  24. JoeRob
    Fonte PS3 - Sony ADP-160AR AA Visualizar Arquivo Esquema completo da Fonte Sony ADP-160AR AA usada em alguns modelos do Playstation 3 Uploader JoeRob Enviado 11/05/2023 Categoria Esquemas
  25. JoeRob

    esquema Fonte PS3 - Sony ADP-160AR AA

    JoeRob postou um arquivo em Esquemas

    10 downloads

    Esquema completo da Fonte Sony ADP-160AR AA usada em alguns modelos do Playstation 3
