  1. William_R
    Vejam os meus comentarios no pedido de esquema no topico abaixo:
  2. William_R
    Ontem entrou uma fonte KP-522, um LIXO ! Montada com placa reciclada de baixíssima qualidade e diversos componentes com terminais oxidados bem como os parafusos de fixação e o foto acoplador. So os cabos e o gabinete são novos. Ao ligar na lampada em serie da bancada percebi que os capacitores não puxavam corrente da lampada. Liguei meu giga de teste e vi que nem a fonte de +5VSB não ligava. A placa eh montada com o PWM EST7502B.
  3. William_R
    Aqui tem um esquema parcial: Veja se o seguinte topico ajuda: Baixei um esquema da linha LG que pode tambem ajudar que usa o controlador BIT3195G Boa sorte
  4. William_R
    L1552S-SFQ chassis CL-82 BIT3195G - Esquema do Inverter Visualizar Arquivo Esquema do controlador BIT3195G Uploader William_R Enviado 16/08/2024 Categoria LG
  5. William_R

    1 download

    Esquema do controlador BIT3195G
  6. William_R
    Como esse aparelho foi desenvolvido em 2007 para ser utilizado no Windows 98 e XP, o fabricante não disponibiliza mais Driver para os sistemas operacionais atuais e portanto tera que usar um Driver Generico Pug and Play ! Para desbloquear o Menu, vide o Manual do Usuario ainda disponivel pelo site do Fabricante: https://gscs-b2c.lge.com/downloadFile?fileId=KROWM000229234.pdf Sugiro que você tente dar um Reset de Fabrica conforme explicado tambem no Manual de Usuario para tentar resolver os seus possiveis problemas. Caso você siga as regras do Forum ou venha a fazer uma Assinatura VIP conforme o colega @elias.girardi disse, segue os links para baixar um dos arquivos binarios. https://eletronicabr.com/search/?&q=e2250v&type=downloads_file&search_and_or=and Lembrando que para tanto tera que utilizar um Gravador Universal de BIOS. Agora caso você seja um Usuario Final, recomendo a levar o seu aparelho para uma assistencia tecnica para uma melhor analise.
  7. William_R
    A unica coisa que achei sobre esse integrado na NET, eh que ha uma semelhança entre: 2005AZ : ATE7520 : LPG899 : WT7520 : ATX2005 : SDC2005 : CG8010 : EST7502 : SR6110B Alem do topico abaixo:
  8. William_R

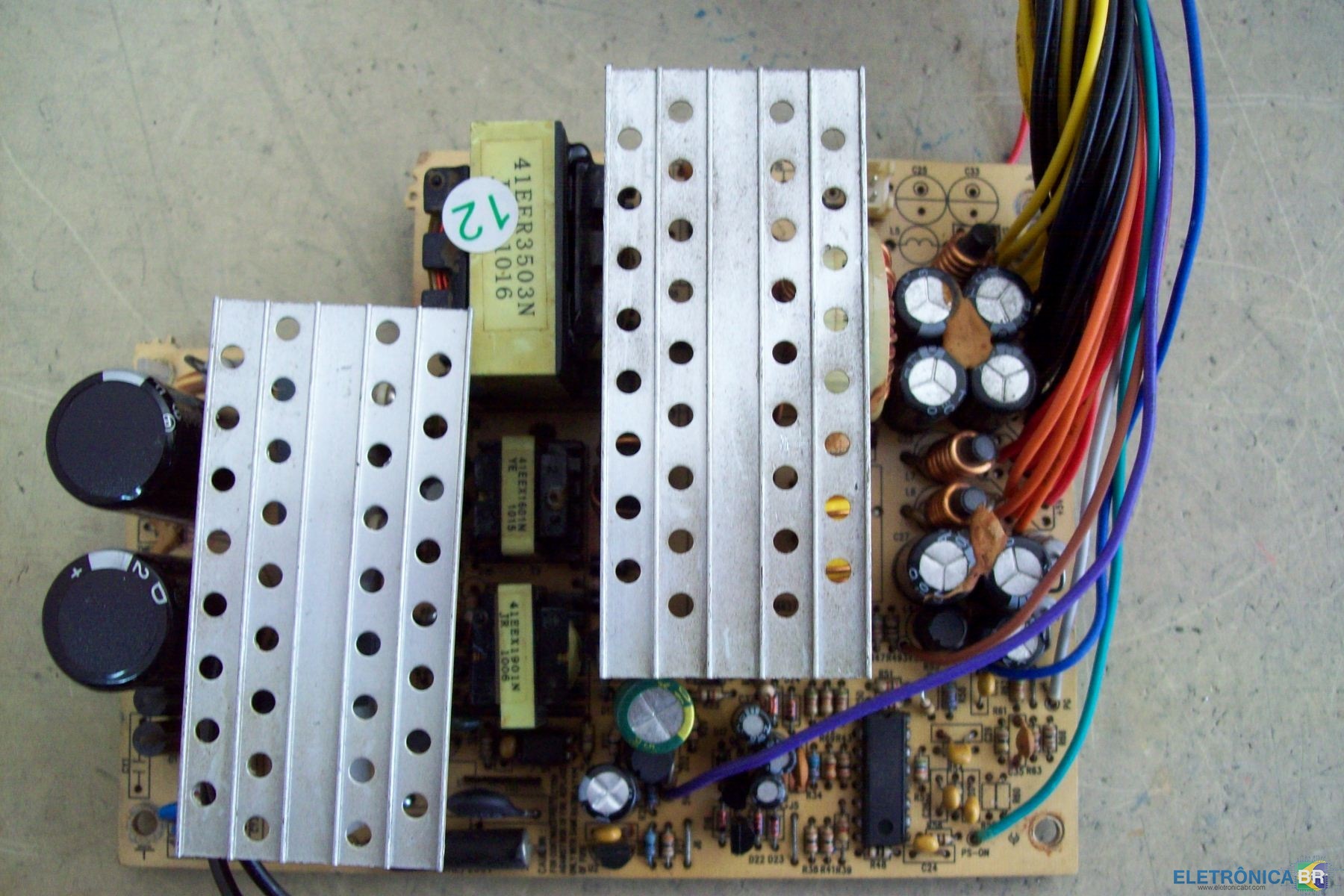

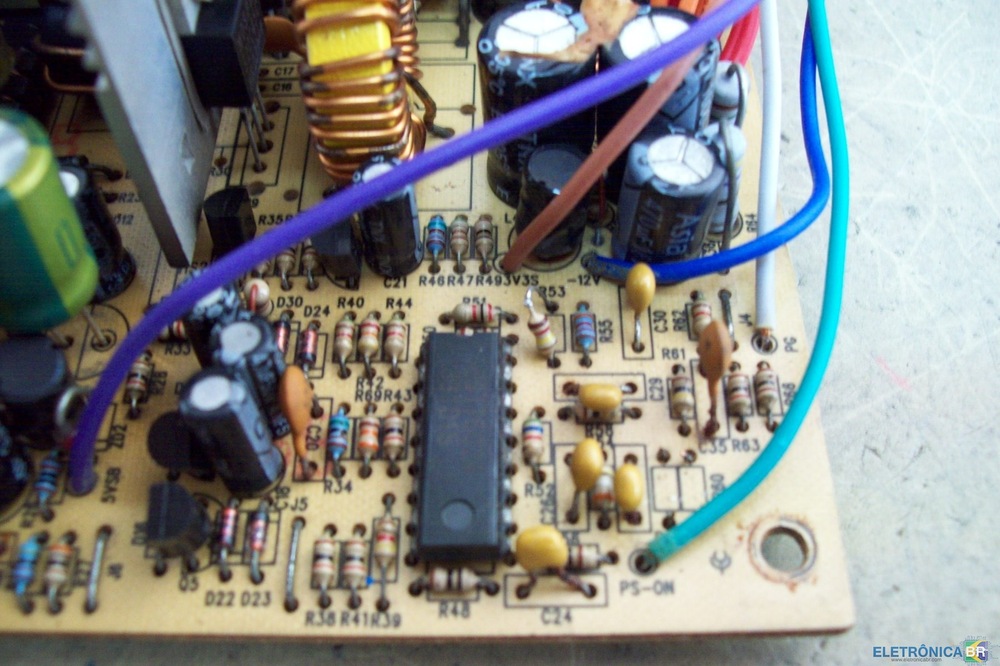

    Experimente trocar os capacitores eletroliticos pelos de 105°C (LOW ESR) e na linha de 12V procure achar um capacitor que caiba no lugar e que seja de 2.200uFx25V Achei uma foto na NET, veja se parece com a sua e informe os codigos dos dois integrados marcados para que mais colegas possa lhe ajudar. Boa sorte
  9. William_R
    Jah mexi em pelo menos uma duzia dessas fontes KNUP e em nenhuma delas a placa era a mesma Nos meus reparos tudo indicava serem montadas com placas recicladas. Ou seja, sem chance de ter um esquema especifico. Tente procurar pelo IC PWM e o IC gerenciador das Saidas/Power OK Os defeitos eram os mais variados possiveis.
  10. William_R
    Alem de corrigir o Titulo como o colega @elias.girardi disse, coloque uma foto do local da peça em Duvida.
  11. William_R
    Me parecem ser o mesmo fornecedor, mas em plataforma ecommerce diferentes pelas imagens do produto ! Como eles oferecem pagamento pelo Mercado Pago, me parece ter uma segurança adicional. Se não der certo, o Mercado Pago pode ajudar. Tente ver se esses fornecedores vendem pela plataforma do Mercado Livre.
  12. William_R
    Não acha essa tela nova para comprar ?
  13. William_R
    Ainda não peguei esse aparelho, mas em monitores esse problema costuma localizar na propria tela ! Mais especificamente na TCON. Veja se ajuda, vi um vídeo no YouTube que fala de algo de solda fria no IC1 (LA64H / LAU5211Xb1 Veja este topico tambem: Boa sorte
  14. William_R
    O Ruido (Ripple) da fonte pode estar causando o superaquecimento dos LEDs. Tente trocar o C303 (47uFx100V). Outro motivo pode ser a alta corrente da linha de alimentação do LEDs. Tente ver o datasheet do MP3399 que controla essa corrente. No link abaixo tem um esquema com esse integrado: Lembre-se de antes comprar acesso ao download gratis na loja do Forum: https://eletronicabr.com/store/ https://eletronicabr.com/store/category/3-downloads-grátis/
  15. William_R
    @jhapa https://eletronicabr.com/forums/forum/12-monitores-e-projetores/?do=add Lembre-se que para poder baixar arquivos do Forum eh necessario ter creditos que você ainda não possui e portanto no proprio topico o pessoal vai lhe ajudando. Se possivel nesse novo topico coloque fotos da onde tem duvidas e os codigos das placa em questão. Pelas minhas anotações, tenho que o D104 (Alimentação da EEPROM U101) = BAV70, BAT54C
  16. William_R
    Sim a indicação para baixar em nosso servidor foi minha. Mas não sabia o que era ! Se puder edite o seu poste inicial e corrija a descrição do arquivo. Grato, William.
  17. William_R
    Na minha opinião, pelas imagens do video não tem o que fazer, experimente outra tela no lugar. Ate onde eu saiba, em monitores não existe disponivel documentação da placa (TCON) da tela. Boa sorte
  18. William_R
    Tem algo errado com esse esquema ! Parece que essa documentação eh de uma TV LGP42 (EAY60869402) - EAX61124201 / 16.
  19. William_R
    Ainda não vi esquema da fonte desse aparelho, mas creio que seja uma AIP-0209B, AIP-0209C, AIP-0209D, .... ou algo parecido. Informe os codigos dos integrados utilizados nessa placa (parte superior e inferior) para que mais colegas possam lhe ajudar. Verifique informe a tensão que aparece antes e depois de D300
  20. William_R
    Creio que você tenha mais de um problema pelo video apresentado ! 1º o MICON tenta achar se o sinal entra pela entrada VGA ou DVI. O sinal de entrada VGA pode estar pode estar comprometido por curto de ZD100, ZD101 e/ou ZD102 que ficam nas entradas de sincronismos Horizontal e Vertical pinos 13 e 14. 2º a tela piscando pode ser um excesso de consumo da tela. Qual eh a corrente de consumo do aparelho quando alimentado pela fonte de bancada ? Deveria ser de menos de 2A 3º Tela RUIM.
  21. William_R

    resolvido Monitor VX23" - Absurdo

    William_R respondeu o tópico de VANNADIO em Monitores e Projetores

    Sim ja passou em minha oficina varios desses monitores reciclados, a exemplo o de marca HQ SCREEN. Uma verdadeira bomba relogio. Teve mais de um aparelho que a fonte interna de 12V não deu reparo e ai tive que adaptar um Jack e usar uma fonte externa para salvar o aparelho. Outro caso pifou na placa principal o regulador redutor de 12VDC para 5VDC e tive que adaptar uma plaquinha conversora DC-DC do tipo MP1584.
  22. William_R
    Pode ser um consumo elevado em alguma das fontes. Meça as tensões dos reguladores: Existe um capacitor que ja responsavel por estar causando problema na alimentação da tela, veja se ele esta bom:
  23. William_R
    Experimente limpar os terminais do Flat cable LVDS que liga a placa principal a tela para ver se resolve. Em seguida tente ligar o aparelho com esse cabo desligado. Se a tela acender em branco e continuar piscando, tudo indica ser um problema com os seguimento de LEDs da tela. Teste cada seguimento com um testador de LEDs como por exemplo o do topico abaixo:
  24. William_R

    Formigas...

    William_R respondeu o tópico de xandy_73 em ELetrotreco

    As minhas experiencias em circuitos eletronicos com formigas (acido formico), baratas e mijo de rato e nunca foram muito boas, pois, os aparelhos acabam dando retorno e tendo que devolver o valor do serviço.
  25. William_R
    Sem esquema esta ficando dificil continuar a dar sugestões. So mais uma pergunta, o capacitor principal da entrada esta bom ?
