Isso aq é do C.I de CHARGER, suas funções e tensões que deveriam ter. Tensões principais: Tensão de Alimentação (VCC): Certifique-se de que a tensão de alimentação do CI está dentro da faixa especificada no datasheet. Conexões de Corrente (ACN, ACP, SRP, SRN): Verifique se as conexões de corrente estão corretamente feitas e sem interrupções. Detecção de Adaptador (ACDET): Confirme que o pino ACDET está recebendo a tensão adequada para detectar a presença do adaptador. Indicação de Adaptador (ACOK): Verifique se o pino ACOK indica corretamente que o adaptador está funcionando. Controle de MOSFETs (BATDRV, ACFET, RBFET, BATFET, LODRV): Certifique-se de que os MOSFETs estão sendo controlados corretamente para gerenciar a carga e descarga da bateria. Comunicação SMBus (SCL, SDA): Verifique se a comunicação SMBus está funcionando corretamente para monitoramento e controle. | Pino | Nome | Função | Tensão Esperada | | ---- | ------ | ------------------------------------------------- | -------------------------------------------------- | | 1 | ACN | Entrada negativa de corrente do adaptador | ~0 V (referência) | | 2 | ACP | Entrada positiva de corrente do adaptador | ~19 V (adaptador conectado) | | 3 | CMSRC | Entrada negativa do sensor de corrente | ~0 V (referência) | | 4 | ACDRV | Driver do MOSFET do adaptador | ~6 V acima de CMSRC quando adaptador está presente | | 5 | ACOK | Indicação de adaptador OK (open-drain) | ~3 V (quando adaptador é válido) | | 6 | ACDET | Detecção de presença do adaptador | ~2,4 V a 3,15 V (adaptador presente) | | 7 | IOUT | Saída de corrente de carga | 20 × (tensão diferencial entre SRP e SRN) | | 8 | SDA | Linha de dados SMBus | ~3,3 V (com pull-up externo de 10 kΩ) | | 9 | SCL | Linha de clock SMBus | ~3,3 V (com pull-up externo de 10 kΩ) | | 10 | ILIM | Limite de corrente de carga | ~0,75 V a 1,6 V (dependendo da configuração) | | 11 | BATDRV | Driver do MOSFET da bateria | ~6 V acima de SRN quando bateria está conectada | | 12 | SRN | Entrada negativa do sensor de corrente da bateria | ~0 V (referência) | | 13 | SRP | Entrada positiva do sensor de corrente da bateria | ~0 V (referência) | | 14 | GND | Terra do CI | 0 V | | 15 | LODRV | Driver do MOSFET de descarga (Low Side) | ~0 V (MOSFET desligado) | | 16 | REGN | Saída do regulador linear de 6 V | ~6 V (quando VCC > UVLO e ACDET > 0,6 V) | | 17 | BTST | Tensão bootstrap para MOSFET high-side | ~6 V (fornecida por REGN) | | 18 | HIDRV | Driver do MOSFET high-side | ~6 V (quando VCC > UVLO e ACDET > 0,6 V) | | 19 | PHASE | Nó PHASE do conversor buck | ~0 V (referência) | | 20 | VCC | Alimentação do CI | ~19 V (adaptador conectado) |

As tensões que vc deveria medir são essas. Acontece que tem algo errado aí. Essas tensoes, até onde eu sei, só dependem de receber 19V naquele ponto e das medidas dos resistores. Se vc está medindo tensões diferentes é pq ou não chega 19V no primeiro resistor ou pq algum desses resistores está com resistencia alterada. Seu multímetro está indicando bateria baixa? Pq isso pode afetar a medição. Se nesse ponto de 2,5 V vc realmente mede 1V, então deve ter algum problema com o CI de carga internamente.

SYYLB550M51 Arquivo + atual de atualização BIOS para placa Mãe SY-YL SOYO B550M Visualizar Arquivo Esse é um arquivo para atualização de BIOS para placa Mãe SY-YL SOYO B550M, gente não é a SOYO com final ARGB. Acho importante frisar essa observação pois corrompi a BIOS da minha placa por não ter dado atenção a essa nomenclatura final. Uploader Kadu Nogueira Enviado 30/09/2025 Categoria Bios

Estou com uma tv Samsung modelo un40j5200ag com seguinte defeito: quando coloco na tomada o led de standby pisca e a tv não liga. Desconectei o cabo flat que liga a placa principal na placa fonte e os led da tv não ligaram. Medições nos diodos r5200 sem curto. Foi retirado da placa e testado fora e normal, sem curto. Consegui outra placa fonte e ocorre o mesmo defeito. Standby pisca sem ligar

Ola, eu recebi de um amigo meu um Notebook Positivo Unique S1991 placa C14CU51 O aparelho tem o seguinte sintoma, eu ligo o notebook, mas ele não aparece imagem, apenas o led do power fica aceso. Inclusive a ventoinha que desliga em 10 segundos. Os procedimentos de testes foram os seguintes Medi a tensão da pilha da BIOS, deu 3.3v Liguei o notebook conectado a um monitor, para ter certeza que não é a tela Retirei a bateria e a placa de rede Limpei e troquei a memoria Fiz um reset da BIOS vendo tutorial sobre o S1991 não dar video Medi as tensões dos capacitores do U19 e estavam todos corretos de acordo com o esquema eletrico Quais outros testes eu posso fazer? Alem de que eu não posso fazer gravação de BIOS ( Agora eu posso! )

isso , abaixa e volta cerca de 2 volts mais ou menos , PQ1 Pino 1- oscila de 4,90v até 5,20V Pino 2 -Oscila de 10,4v ate 11,40V Pino 3 0 Oscia de 10,35V ate 11,91V

Não zera , fica oscilando cerca de 2 volts mais ou menos o pino 1 do que PQ1 em escala de diodo esta medindo infinito

Resolvido Fiz teste usando fonte de bancada como "short killer" , apliquei 3,3v emcima do c971 e c972, havia excesso consumo +- 180mA e notei que Ic1101 (nand) aquecia, eu tirei bobina bd 1107 que manda vcc para nand, constatei que nand com defeito.

Nessa tv fiz teste da fonte sem placa principal, fonte funciona normal, Backlight acende normal. Quando ligo a placa principal, fica ligando(10 segundos ligada) e desligando, led painel piscando como se estivesse ligando, ciclo se repete... Não acende leds Tensões pino 20: ps-on : 0v e 3.2v normal Pino 18: od- on/off :0 e 2.8v normal 13.8v ok A5v ok B5v ok QS801 base: 15.7v coletor: 20v emissor3: 15v Rs802(10R) 14.6v Pino 12: Tensão do BLU-on/off: ausente Pino 2:P_dim 4 : ausente Pino 4:P_dim 3: ausente Pino 6:P_dim 2: ausente Pino 8:p_dim 1: ausente Q9101C: 35V tá certo esse? Q9201C: 66V Q9301C: 66v Q9401C: 66V D9101C : 34v D9201C: 65.5v D9301C: 65.5v D9401C: 65.5v Memoria flash Nand ic1101 fica aquecida ! Alguém acha que pode ser placa principal ou microprocessador?

PQ1 Pino 1 - 5v Pino 2 - 10v Pino 3 - 11V OBS: essas tensões ficam ocilando

Peguei de uma sucata , mas também fiquei com duvida e acabei pegando outro , portanto ele foi trocado 2 vezes já

vc falou q quando injetou tensão no PR41 a placa ligou, correto ? ela ainda faz isso ? esqueci de levar isso em consideração, mas ja sabemos q n é problema no c.i e nem nas pinagem dele, vamos focar nesse B+, é a tensão dele q ta faltando pra liberar as outras tensões, os 5v e 3,3v só libera com essa tensão no VIN.

PIN 20 Alimentação ok PIN 6 o ACDET ta abaixo do valor esperado, mede os resistores PR60 e PR63 e posta os valores aq. (escala de resistencia) As outras tensões só vão normalizar quando arrumar o ACDET. Pelo esquema que to vendo, deveria ter 6,7v. Na linha do ACDET tem um DIVISOR DE TENSÃO. A matematica pra chegar esse valor seria o seguinte: VIN 19V PR60 280K PR63 154K 280+154 = 434 Pega o segundo resistor, é o que vai pro GND, nesse caso o PR63 e divide pelo resultado que seria 434 154 / 434 = 0,3548387096774194 Dps multiplica pelo valor do VIN que seria 19 0,3548387096774194 x 19 = 6,74 se tiver qualquer alteração nesses resistores, o valor muda.

@LuisMassocato Vou te dar uma dica, não sei se vc é iniciante nessa área, mas pelas o que vc ja falou aqui, tudo indica que sim. Eu tbm to aprendendo e já aprendi muita coisa, bem no meu iniico eu tinha essa parada de sair trocando vários componentes quando vinha algo estranho, mas isso só me trazia mais dor de cabeça, então parei de fazer isso e falei pra mim mesmo que só trocaria um componente dps de uma ánalise super profunda, só de ultimo caso mesmo, vc saiu trocando tanto componente aí que nem da pra saber se foi nessas trocas que veio essa oscilação, mas antes de ter feito as trocas dos componentes, deveria ter analisado as tensões do C.I, o c.i precisa de uma tensões especifica pra funcionar corretamente, que são VCC, ACOK, ACDET, ACN, ACP entre outras. Então antes de fazer qualquer substituição de componente, analisa os pontos do C.I, isso vale pra qualquer C.I, tem C.I por exemplo o que libera 5v, ele precisa de VIN, EN, FB, PGOOD, se tiver qualquer alteração em um desses pontos, já altera o valor final, então é só dps de uma longa analise que vc pensará em trocar algum componente, e nisso envolve outros componentes ao redor dele tbm, RESISTORES, CAPACITORES, MOSFETS, existe a divisão de tensão tbm que já peguei muitos casos de um resistor ta alterado e não liberava a tensão correta. Então o que te indico fazer agora é parar um pouco, respirar e começar do zero, se possivel vai anotando as tensões que você ta achando, começa desde o VIN de tudo, vai seguindo a sequencia, oq preciso ter pra tal tensão aparecer ? e vai indo, quando vc ver q n tem tensão em um certo ponto, é dali que vc precisa focar, segue a linha dele, verificar componentes na linha, resistores, capacitores, vai seguindo junto com o esquema e ver se bate os valores certinho, mas lembre-se que muitos componentes só vai bater o valor certo fora da placa e a ponteira invertida tbm da valor diferente, existem pontos certos pra medir. É isso, começa do zero dnv, sem trocar nada, sem tirar nada, vai seguindo toda a linha e posta os resultados aq pra gente, valores que vc achou, valores que vc n tem, que a parti dai todo mundo aqui consegue te ajudar melhor, vc ta perdido na analise e ta deixando a gente perdido tbm, mas é isso, vlw e um grande abraço! Espero que isso ajude.

a oscilação é desde a entrada do VIN ?

resolvido amigos, era a bateria que estava em estado terminal, tirei a bateria e o problema sumiu, nao me perguntem o que a bateria tem a ver com o jack de energia por que nem eu mesmo nao sei pois funcionava bem com a fonte simetrica e a potencia do carregador original estava correta, mas quando ligado com a bateria matava o carregador nao sei como, agradeço a colaboraçao dos amigos e ate mais outra dor de cabeça.

esse sintoma e nand com defeito

É, vou ser sincero...... Trabalho com eletronica a pelo menos 15 anos, e é a primeira vez que pego um chopper ruim. KKK.... E logo no meu rádio. Tenho um pequeno gerador de sinais, e apliquei no primario do trafo para ver no osciloscópio o secundário, 6 vpp, 10khz e onda quadrada. Não sai nada, peguei um chopper de uma fonte boa e fiz a mesma coisa, e no secundário, consegui ver sinal. Com isso, comcluo que o chopper esta mesmo ruim. Obrigado pela atenção, vou ter que conseguir um,a placa fonte do MCD606

@MJVFC Certo, vou fazer isso! Se a placa não ligar? Voces tem o link de download para mim baixar a BIOS do Positivo Unique S1991 placa C14CU51 CI MXIC MX25l6575E?

ci de carga tem no ml pra compra

Amigo, vc deu muita sorte. Estou com um rev1.0 aqui. vou te mandar as fotos Acredito que seja o mesmo CI. Em outro forum indica que não tem esquema e boardview

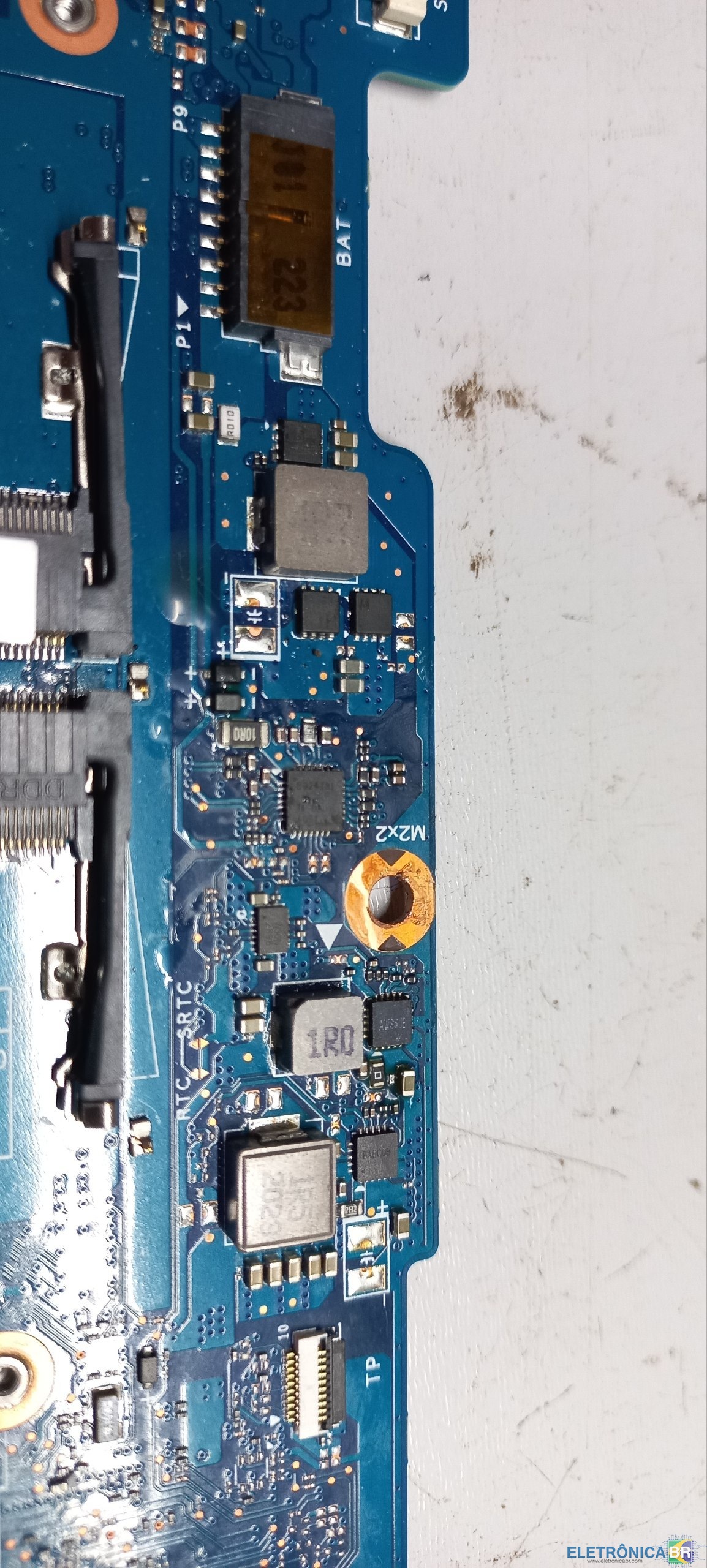

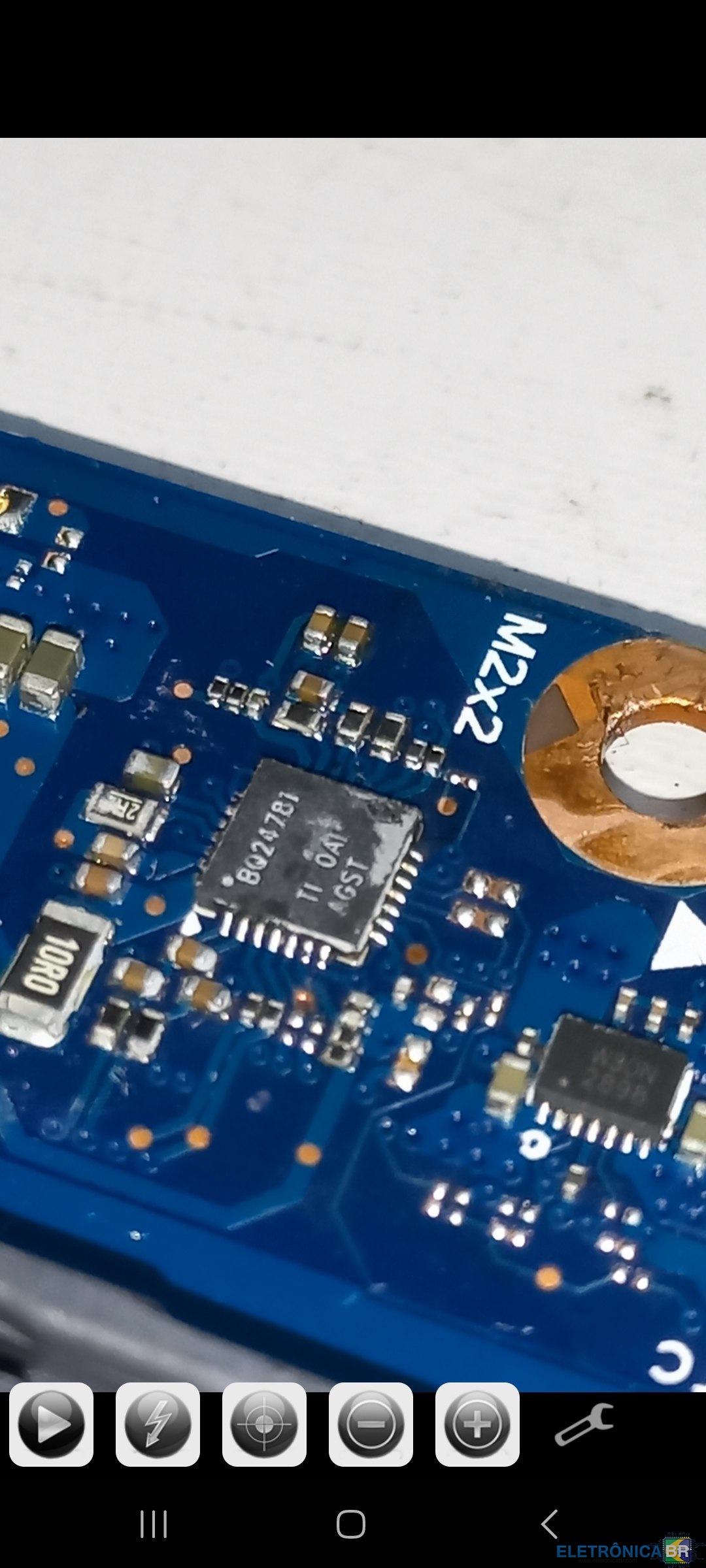

boa tarde, parece ser ci de carga da bateria. bq24780s (provavelmente), tambem tem um resistor aberto. boa sorte

Olá, estou procurando a EPROM necessária para o meu decodificador. É um satélite Azamerica Champions HD. O modelo RA211GS-V2 20160823 é o seguinte: Se eu carregar a versão mais recente, ele trava na inicialização e não carrega o sistema. Presumo que o chip precise dela corretamente. Alguém tem? Muito obrigado.

1- Abra no HxD o arquivo de bios que esta com senha 2- Clique em Localizar 3- na aba texto em procurar por digite UUªª 4- Texto localizado 5- Na linha abaixo da que foi localizada terá vários caracteres hexadecimais 6- Selecione a linha toda e vá em editar preencher seleção 7- Preencha com 00 (zero zero) 8- Preenchida com 00 Agora é só ir em salvar como colocar um nome para salvar com extensão .bin e pronto, bios sem senha.

Um dos maiores desejos da comunidade foi atendido!!! O modo escuro voltou e está disponível para Windows e Android. Atente-se que o Modo Noturno não vem ativado por padrão, é necessário ativá-lo COMO ATIVAR O MODO NOTURNO Para ativar o modo noturno, clique no menu Tema que fica no rodapé fórum. Depois, clique em Alerta Escuro e esta pronto. Para voltar a usar o Modo Claro, basta fazer o mesmo caminho Tema > EBR Default PARA QUE SERVE O MODO NOTURNO? O Modo Noturno possui vários benefícios. Um dos principais é a navegação mais confortável, já que a paleta de cores é trocada por tons mais escuros e menos brilho é exigido, fazendo com que forcemos menos os olhos. Além disso, o Modo Noturno também possibilita economia de bateria nos celulares por exigir menos brilho do aparelho ao dar destaque a cores mais escuras. Caso você utilize um celular com tela AMOLED poderá se beneficiar ainda mais da economia de bateria, pois esse tipo de painel pode desligar partes da tela que sejam totalmente pretas! Esperamos que gostem do Modo Noturno

Pessoal, A tv tá sem imagem, tela escura, backlight aceso normal, som normal Verifiquei a t con 12v ok VGH 16V ok VGL -14v ok Hvdd 8.3v ok 27v ok U3 entra 3.3v e sai 1.8v ok Capacitores c490, c491 c493 c494 c280, c281 tudo ok Fiz aquele isolamento do flat e outro, nada muda... fica tela branca num lado e outro preto e vice versa Nas réguas pci v-com , não encontrei capacitor em curto Até flat LVDS limpeza, checagem Alguém pode me dá dica , Obrigado

upei todos os arquivos que tenho se quiser da uma olhada e um joinha

Pelo incremento que pareça sim esta ligando!

Bom dia a todos, gostaria de saber se alguém pode me ajudar com o esquema da placa da btv b11 ou foto da placa para saber os valores dos resistores localizados proximo ao conector de ethernet .

os códigos deles são 75r0, todos são de 75 ohms

Boa tarde, mesmo depois dessa descarga atmosférica na lan o receptor ainda esta ligando?

@eletmoraes Veja este informativo. Talvez ajude a identificar o defeito.

Na parte de baixo da placa tem 2 cis um grande com nomeclatura 463A(é um SOP8 de 8 terminais) que regula de 5.5v para 3.3v e logo ao lado dele tem outro micro ci de 6 terminais, este é o regulador de 3.3v para 2.4v que alimenta a placa de bluetooth, normalmente é ele quem queima, o regulador de 1.8v é dentro da placa mas dificilmente da defeito. Obs.: placa de bluetooth grande, JTP-001

Pessoal nao tentem consertar um GOLF com peças de um FUSCA... :-[ Para desentupir uma cabeça de impressao e necessarios alguns passos... 1° Verifique se no caso de mandar imprimir um grande volume, com o fluxo de tinta passando pelos nozzles nao vai se desentupir... 2° Cabeças de impressões tem modos de fabricoes diferentes... No caso das epson l355 sua cabeça de impressão e micro piezo.. Então a melhor solução e usar solvente... Cuidado com essas ideias que vc tem pois uma hora o barato vai sair muito caro!!! Mais ai galera to precisando de ajudar pra chegar na área de downloads..Da um joinha ai pra mim ajudar...
