Substituição do super I/O do HP G42

BIOS TV CCE LT32G Identificação do arquivo Equipamento: TV LCD CCEModelo: LT32GTipo: Firmware / BIOS de atualização (MStar)Finalidade: Corrigir problema de tela invertida (imagem espelhada ou rodada) e restaurar funcionamento normal da TV.Conteúdo do pacote Arquivo compactado: CCE LT32G.rar (45,35 MB)Conteúdo interno:MstarUpgrade.bin — firmware principal para gravação via porta USB ou ferramenta MStar.Detalhes técnicos Plataforma: MStar (chipset comum em TVs CCE da linha LT32G)Memória flash compatível: Winbond 25Q16DVSIG (16 Mbit / 2 MB) — conforme referências de firmware para este modelo.Observação: O arquivo .bin contém a imagem completa do firmware, incluindo bootloader, kernel e sistema de exibição. A gravação substitui todo o conteúdo da memória SPI Flash.Cuidados de compatibilidade Verifique se a placa principal da sua TV CCE LT32G utiliza o mesmo chipset MStar e memória Winbond 25Q16 antes de gravar.Faça backup do firmware original da TV antes de aplicar este arquivo, para possibilitar recuperação em caso de incompatibilidade.Utilize gravador SPI (ex.: CH341A, TL866) ou procedimento de atualização via USB conforme manual do fabricante. Não use este arquivo em TVs de outros modelos ou marcas.Se a tela continuar invertida após a gravação, pode haver problema no painel LCD ou na ribbon cable — o firmware corrige apenas falhas de software. Identificação técnicaTipo de material: BIOSEquipamento: TVMarca/fabricante: CCEModelo/código: LT32G NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível. Informações do Arquivo Uploader phvm1995 Enviado 06/09/2017 Categoria CCE Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Olá, estou com uma placa mãe Asus que não está dando vídeo. Procedimentos que eu já fiz (além do básico como testar outro cpu, fonte e memória ram): regravação da BIOS; teste da tensão de reset e clock nos pinos A15 e B16 do slot pci, testei com o multímetro porque ainda não tenho osciloscópio; testei todos os capacitores eletrolíticos e MOSFETs do VRM e do circuito das memórias, tinha um cacitor de 100uF com ESR muito alta que foi substituído, os demais apresentam capacitância e ESR dentro do normal. Tensões que eu encontrei: 3,3v nos 4 terminais vcc do super IO; 3,3v na BIOS; 1,8v nas memórias; MOSFETs de entrada do VRM: dreno: 12v, gate: 12v, source: 1,56v; MOSFETs de baixa: dreno: 1,56v, gate: 12v e source é GND. Não encontrei o datasheet do pwm. É normal ter uma tensão tão alta no gate do mosfet de entrada? Outra coisa, estava testando os capacitores smd perto do processador e notei o que parece ser trilhas rompidas, não tenho como testá-las porque saem do socket do cpu e vão pra ponte norte, o processador esquenta um pouco, a PN fica morna mas quase não dá pra sentir o calor. Contei 8 trilhas com essas marcas e estão dos dois lados da placa, minhas ferramentas de reballing ainda estão pra chegar então não tenho como remover o chip, tem alguma outra forma de testar?

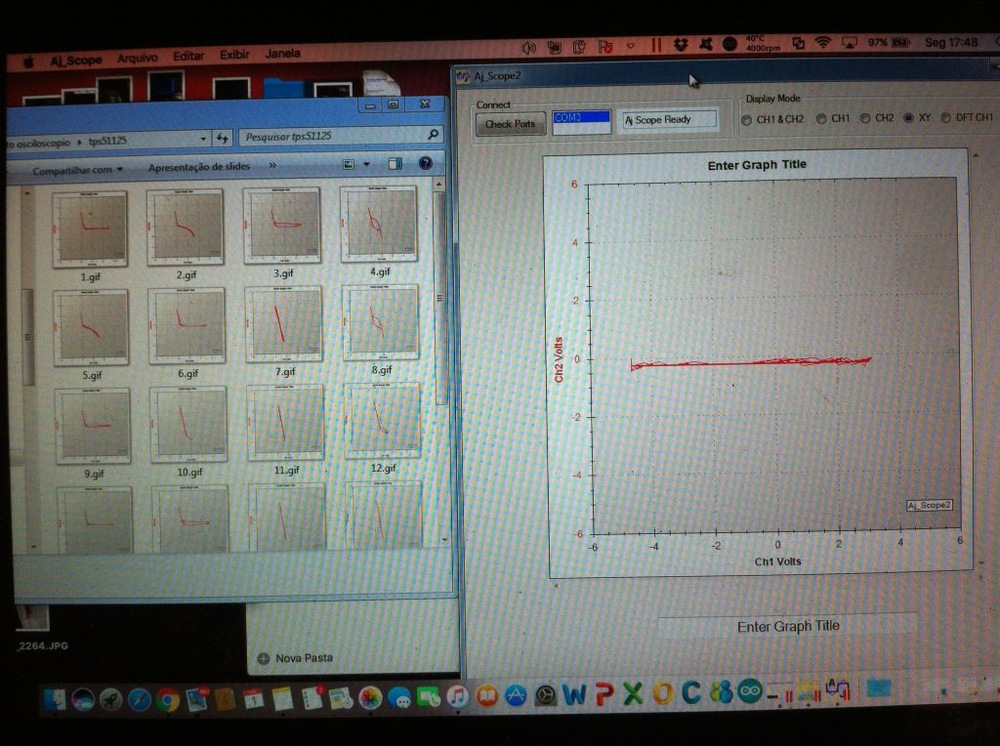

Boa tarde, Projeto de osciloscópio utilizando um micro-controlador PIC dsPIC30F2020 com comunicação porta serial FDTI-USB. Além da função osciloscópio, incorporei um circuito "Curve Tracer" para comparar as curvas de cada pino de um pwm em circuito. Com este osciloscópio vc poderá visualizar as imagens na tela do notebook e gravar, para depois comparar com outra placa. Link do autor do osciloscópio > http://www.instructables.com/id/DIY-USB-OSCILLOSCOPE-IN-A-MATCHBOX/ Efetuei algumas mudanças no circuito, onde no circuito original o MCP6S22 liguei o pino 3 ao 4 gnd. No circuito FTDI-USB estou utilizando uma placa FT232R já pronta com a USB. Vídeo que fiz utilizando o circuito curve tracer e gravando as imagens. Estes componentes poderão ser encontrados no Ebay e no aliexpress.

por isso que ainda vou comprar um celular com câmera termica.. No dedômetro, percebe-se alguém superaquecendo na placa? Pode ser que um dos processadores esteja superaquecendo e travando, ou algum dos reguladores (especialmente os lineares) esteja arriando a saída quando esquenta.

@Romrio Silva Se ajudei por favor peço que se poder ajudar dando joinha iria ficar feliz, estou precisando para baixar um esquema eletrico. Obrigado

@Romrio Silva pode ser que algum componente esteja com fuga amigo, voce tem fonte assimetrica? se tiver liga nela veja quantos amperes está puxando se não for muito, recomendo ir colocando o dedo nos componentes para verificar se tem algum aquecimento fora do comun.

Perdão.. achei que ele tivesse postado o texto todo em maiusculas e já tivesse corrigido.

Parabéns, IGP aconselho substituir. O reball costuma ter retorno, no se esqueça de uma boa thermalpad também...

Boa tarde! Após efetuar a análise detectei uma oscilação irregular no pino 34 do conector LVDS, e puxando pelo esquema vi que essa comunicação vinha diretamente do Chip U22C, efetuei um pequeno aquecimento e o vídeo se estabilizou. Conclusão, defeito na solda BGA. Obrigado a todos que participaram!

Olá pessoas! voces sabem me informar mais sobre esses aparelhos contador de multifunção mf5180 ( tem a função de medidos de frequência, período, minipa ) e sobre o fruequêncimetros kenwood fc-756 (não achei muita informação sobre ele), ambos são "vintage" rsrsr, será que vale a pena?

Verifique as seguintes tensões... se tiver tensões é partir para reball!

Obtive sucesso ao gravar a EEPROM com o arquivo já para minha tela a placa após gravar a EEPROM agora grava por usb normal

Olá, aqui no fórum tem o esquema de retirar os resistores do controlador dos leds, fiz na minha e até hoje sem problemas, quando eu preciso nunca acho o tópico, vou postar uma foto da minha placa onde fica os resistores e vou listar os que foram retirados: Também precisa substituir o capacitor C702 por um resistor de 10K Os resistores são: R788-789-791-792-793-795-796-798-799-724-780-783 Lembrando, eu não sou o autor, fiz esse procedimento e nem fiz a atualização, pois todos os arquivos que baixei aqui para fazer via pen-driver a TV sempre diz para eu colocar o arquivo correto !!! Faça isso, vai funcionar, boa sorte.

Já peguei tv q dava a tensão certa mas não dava amperagem correta, ai a tv fica nesta ocilação de ligar, desligar, com estes testadores q esta no mercado voce consegue ter certeza desta corrente, se esta ou não boa entende, voce tem testador amigão.

Boa noite! Aqui o resultado final. Externei ao máximo a posição do botão da chave para melhor ergonomia. Optei por fixa-lo com cola quente, para facilitar o desmonte no futuro, para realizar novos consertos. Depois é só reposicionar e aplicar um novo suporte de cola quente. Fica este bom exemplo de adaptação que elimina de uma só vez, dois componentes que apresentam comumente defeito nas furadeiras e/ou parafusadeiras; os botões liga/desliga e o inversor de rotação. As funções: ligar/desligar, girar para a esquerda ou para a direita, todas no mesmo botão com fácil e prático acionamento. Muitíssimo obrigado ao parceiro @Neo competente e sempre disposto. Um forte abraço em todos e espero que seja útil a quem precisar!

FelipeH moraes - Amigo se você tem 5V no pino 1 das USBs, então o problema é comunicação com o PCH desta placa. Faça um ME para ter certeza disto. Voltando comunicar, reballing no PCH.

Boa tarde! Sim, já verifiquei as tensões e aparentemente estão normais, irei verificar no esquema para ver se pego algum ruído na linha do LVDS. Obrigado pela dica!

Amigo, no seu caso pode ser somente feito um jumper, ligar um lado ao outro com um fio. Não é necessário outro componente. Claro, que o correto é outro componente.

- Em caso de notebook, o cooler retira o ar quente do gabinete, como tambem resfria o dissipador de calor do processador e bga de vídeo. - Sendo que o circuito, tem um monitoramento por temperatura, variando a velocidade do cooler. - O cooler ligado, em sua máxima velocidade, vai consumir mais carga da bateria, como tambem aumentar o ruído. - Para ter uma melhor eficiencia, com a dissipação de calor, mantenha a pasta térmica, sempre recente, como tambem a limpeza das aletas, que acabam juntando pó, e obstruindo a saída do ar quente. - Outra dica, seria não obstruir as aletas, da carcaça do notebook, que ocorre, quando utilizado sobre colchas ou almofadas. - Quanto as placas de vídeo, existem outros recursos, como sistema de cooler, com refrigeração a água, com modelos, que são controlados a velocidade, externamente pelo usuário. - Quanto a durabilidade, dos pontos de contato, por solda bga, existem outros fatores alem da temperatura, como solda com chumbo, e sem chumbo. Faça a leitura de tópicos, sobre este assunto. - Espero ter ajudado, e aguarde a opinião dos demais colegas. - Boa sorte.

Processo de substituição do socket LGA 1155 da placa mãe ASUS MAXIMUS V FORMULA.

Atualização não sei, mas alteração no circuito dos leds sim.

Vc pode verificar o caminho da tensão da bateria até o CI gerenciador de carga, já peguei situação que o aparelho só ligava com bateria original

veja

Super dica para pequisa de Esquemas, Bios e todos os downloads do fórum. Todos o arquivos do antigo fórum estão aqui também. Por causa de um detalhe muita gente não esta encontrando os arquivos aqui no novo fórum. Com estas duas dicas vai encontrar todos os arquivos que precisa: Dica 1 atualizada 03/06/2018 (Busca do fórum melhorada para melhor experiência ) 1 - Para pesquisar bios e esquemas da placa -> Compal LA-8241P Digitamos na pesquisa apenas 8241 Assim encontra todos os arquivos com este número na descrição. Usando desta forma a busca ignora o que esta escrito antes e depois das palavras automaticamente. Obs.: Não esqueça de selecionar a área de Downloads para pesquisa. 2 - Se não encontrar o arquivo com esta dica acima, que acho bem difícil. Pode utilizar esta segunda dica. Encontrou no fórum antigo o link para download e não encontra aqui no novo fórum? Pode pegar o link do download do fórum antigo ex.: https://schematic.eletronicabr.com.br/index.php?action=dldir;sa=details;lid=8061 Este ultimo número que neste caso é 8061 é so colocar na pequisa do novo fórum na área de downloads que vai encontrar aqui também. Obs.: Links do fórum antigo começam com a palavra "schematic" ex.: https://schematic.eletronica.... 3 - Dica extra. Não conseguindo achar o arquivos desejado pode solicita-lo na área sobre o assunto do aparelho. Em todas as áreas do fórum temos tópicos fixos para solicitar bios e esquemas. Para notebooks é só clicar aqui. Para outros aparelhos é so encontrar a área na pagina inicial do fórum. Clique aqui. Conclusão: Neste tópico aprendemos algumas dicas e macetes de como utilizar a busca do EletrônicaBR e com isso aproveitarmos o melhor do potencial que ele pode nos oferecer em nossas pesquisas.
