Olá a todos. Tenho esse inspiron 3421 que só carrega a bateria quando está desligado. No momento que ele é ligado, ele corta a tensão que está na chegada da placa e o charge não carrega a bateria. O note passa a funcionar em modo bateria. Quando se desliga o notebook, ele volta a carregar a bateria. Caso ligue sem a bateria, ele funciona normalmente. Se conectar a bateria com ele ligado, ele procede da mesma forma, passa a usar a bateria e não carrega. Eu suspeito de defeito no Charge (BQ24727) ou então algum ponto das tensões SUSP que está com problema e está desativando algum mosfet. Não tenho o esquema dessa placa e não encontrei no fórum. Aqui no fórum tem um caso resolvido desses mas eu não tenho créditos para acessar. Alguém pode me ajudar de alguma forma? Obrigado. -
Boa noite! Venha aqui para pedir uma ajuda de vocês, estou com essa maquina que não acende o backlight, já troquei display, cabo flat. No F4901 temos 19V e no Encaixe do flat também temos 19V. Agora estou sem opções.
-
em análise dell inspiron 14r 5437 hsw gddr5 mb 12307-2 pwb: vkjb9 não ligarev: A00 não liga
Pedrosa Heráclio Neto postou um tópico em Notebook's
Meu notebook Inspiron 14R modelo i14R-5437-a40, ci7, 8gb, mb 12307-2 rev. a00 hsw gddr5, não liga, está aquecendo o circuito integrado pwm (51225) pu4503, porém na bobina de 3.3v em medição está apresentando curto. Peço gentileza se alguém já vivenciou este problema e puder me orientar a respeito, fico grato. Estou precisando também do esquema elétrico. -

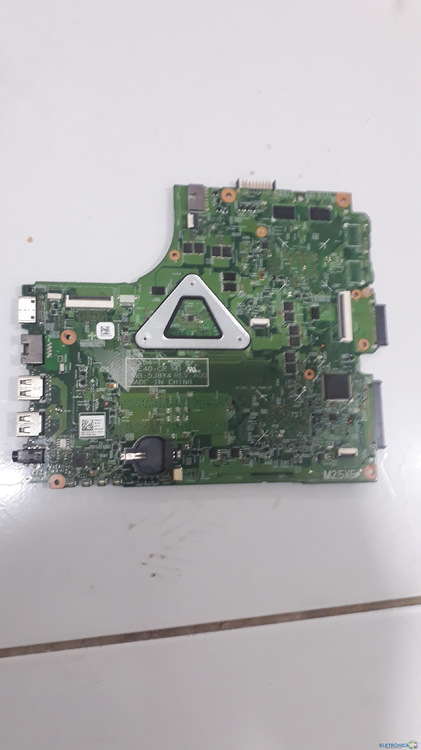

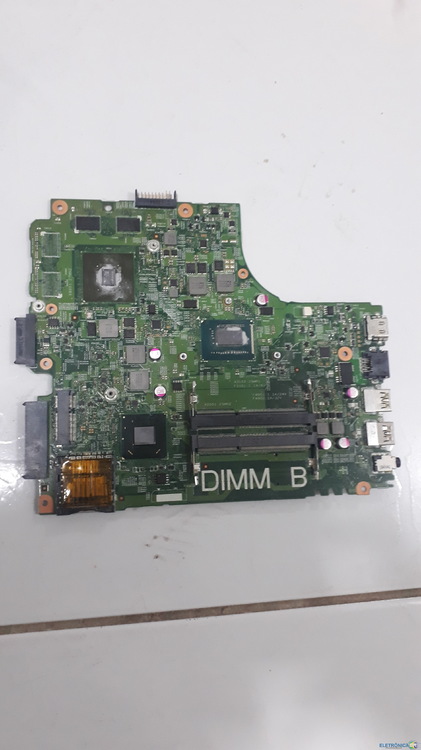

devolvido Dell Inspiron 3421 - 12204-1 DNE40-CR MB PWB: 5J8Y4 REV: A00 - Não Liga
elias.girardi postou um tópico em Notebook's

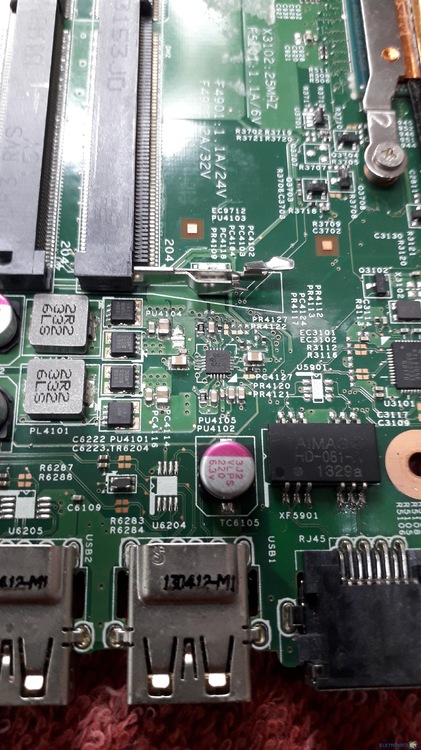

Boa tarde amigos, entrou um notebook dell que não está ligando nada, está morto. Esquema abaixo: https://eletronicabr.com/files/file/35333-dell-3421-dne40-cr-mb-pwb-5j8y4-reva00/ Gostaria de ajuda para tentar encontrar o culpado. Inspecionei a placa e só encontro os 19 volts de entrada e em alguns pontos 2 volts. O componente PU4103 está esquentando demais, a ponto de queimar o dedo. Verifiquei um curto no capacitor PC4107 mas quando tirei ele da placa ele não estava em curto, mas os pads dele continuam fechando curto com o terra. As bobinas PL4101 e PL4102 também estão fechando curto com o terra da placa. Como não sei ler esquemas direito ainda, gostaria de ajuda para testar outros componentes que possam estar em curto. Grato!
-
em análise Placa Mae Dell Latitude 3440 - DL340-HSW MB PWB: WVPHP REVAOO Não liga
fabio.dongues postou um tópico em Notebook's
boa tarde, essa placa ligava normalmente, o defeito antes quando conectava a bateria desligava o aparelho, localizei um curto no pq4407 e o pu701 substitui e agora eu conecto a bateria pisca o led laranja e branco, porém não liga nem na fonte nem pela bateria, regravei bios tenho os 3 e 5v o botão do power zera, tenho o acin 3v -
resolvido Notebook dell 3421/DNE40 5j8y4 rev.A00/Não liga
Vagner Guerra postou um tópico em Casos resolvidos - Notebooks
Entrada de energia dos 19V em curto e não consigo encontrar de onde vem esse curto, teriam alguma dica de qual componente costuma queimar nessa placa ? -
esquema Dell 14r 5437 DOE40-HSW GDDR5 MB 12307-2 PWB: VKJ89 revA00
Office postou um tópico em Pedidos de esquemas ou bios de notebooks.
solicito esquema elétrico -
em análise Dell 14r 5437 DOE40-HSW GDDR5 MB 12307-2 PWB: VKJ89 revA00 quando coloca a fonte só pisca o led
Office postou um tópico em Notebook's
Dell 5437 não liga só pisca o led, já foi feito a regravação da bios, esta passando corrente normalmente nos terminais da bios. depois que foi removido pl4902 voltou a ligar, agora com 3 bips. alguém já pegou esse tipo de defeito? -
resolvido Dell Inspiron 5421 - PWB: 5J8Y4 Rev A000 - Liga mas com tela escura.
Rogerio Nascimento postou um tópico em Casos resolvidos - Notebooks
Prezados, esse Dell, funciona normalmente, tem video externo, mas video na tela. Já verifiquei flat (2 flats, por sinal), já troquei tela e nada. Segue as tensões no lvds: 1- 0 11- 1,3 21- 0 31- 0 2- 3,3 12- 0 22- 1,6 32- 0 3- 3,3 13- 0 23- 0 33- 0 4- 3,3 14- 0 24- 0 34- 3,3 5- 0 15- 1,4 25- 3,3 35- 3,1 6- 3,3 16- 0 26- 0 36- 0 7- 3,3 17- 0 27- 0 37- 1,0 8- 1,3 18- 1,2 28- 0 38- 19 9- 1,0 19- 0 29- 0 39- 19 10- 0 20- 0 30- 0 40- 19 Fiz já um ME na PCH, e no chip de vídeo. Alguma direção a seguir pra solucionar essa bronca? Agradeço desde já as ajudas. -

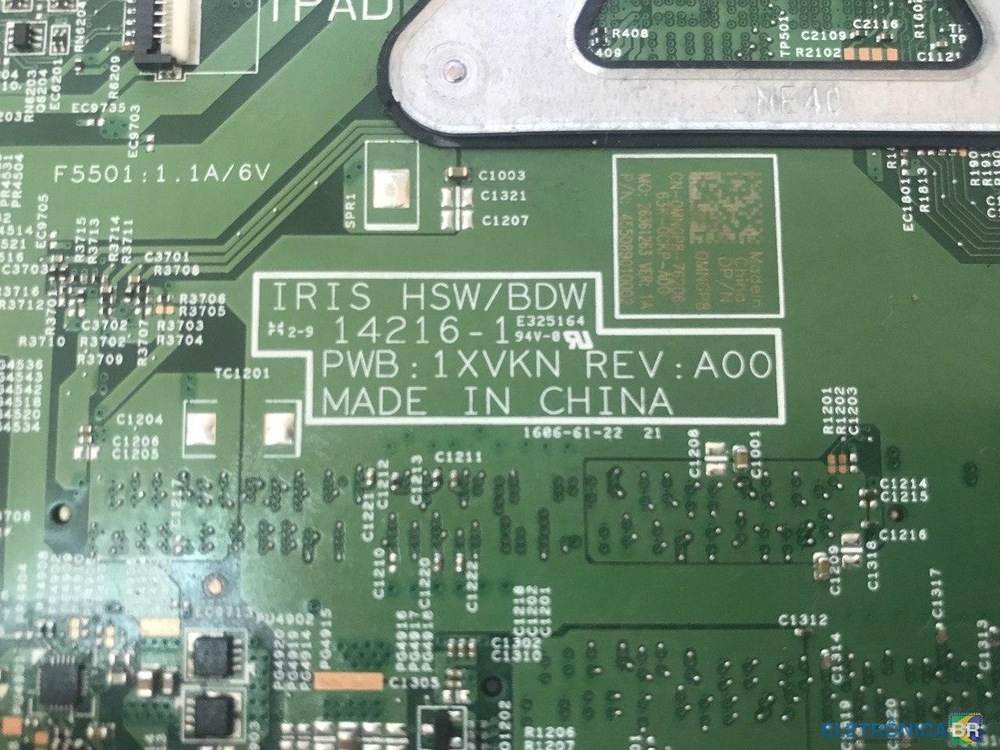

devolvido Dell Inspiron 15 3000 Series MB14216-1 PWB: 1XVKN REV:A00 Não liga
Polibrin postou um tópico em Notebook's
Boa noite amigos. Estou com este note na bancada Dell Inspiron 15 3000 Series Placa 14216-1 PWB: 1XVKN REV:A00 que não liga. Não tinha os 3.3V e 5V, troquei o PWM e as tenso apareceram, mas a placa não liga. Regravei a bios e também não ligou. No conector do power tenho 3,3V e 2,4V. (Botão zerando ao apertar) Pino 1 da bios esta com a tensão oscilando. No caminho tem o resistor R2501, que apresenta de um lado 3,3V estável e do outro que o o lado do pino da bios, fica oscilando. Ele esta com 4,7 Ohms. PL4401 - 2,46V Pwm Secundário esta sendo alimentado com 5V. Cristal de 32 oscilando - Sio: RSMRST# - 0V ECRST - 3,22V PSLIN2# - 2,45V Se algum dos amigos puder dar uma ajuda, qual caminho a seguir fico grato. Não consegui subir o esquema elétrico da placa.
-
Colegas, Bom Dia ! Este notebook não está ligando nada. Tem 19 v normal, mas não gera 5 v e nem 3.3 v Testei todas as bobinas para curto e nada. Testei Vreg 5 v e 3.3 v e tudo normal. SIO alimentado normal, mas não envia Entrip para habilitar 3.3v e 5 v Desconfiei do SIO NPCE885PAODX , mas depois de testar os sinais e a sequencia de start notei que o SIO no pino 73 sinal PSL_IN1# fica sempre com 3,19 v e isto impede da placa reconhecer a fonte carregador, por isto ela não liga, mas se aterrar este pino a placa funciona tudo normal. Eu queria muito a ajuda dos colegas para entender como funciona este sinal neste SIO. Será problema no SIO? Falta algum sinal para o SIO entender que a fonte foi conectada e aterrar este pino e assim liberar o funcionamento? Abs, Roberto -
devolvido Dell Inspiron 3420 DV14 mkl - mb 11281-1 PWB: 0t5vj Rev:A00 - Não liga
mail.ademir postou um tópico em Notebook's
Olá amigos do EletronicaBR. Estou com esse notebook na bancada que não liga, fica como se estivesse em loop, logo que plugo o carregador, dois leds acendem Pled1 com maior tempo e HDled1 bem rapidamente, o cooler não gira e nada aquece. Verificando a placa, constatei que a tensão +B está ok, as tensões 5V_S5(PL4101) 5V_AUX_S5, 3D3V_S5(PL4102) 3D3V_AUX_S5 estão presentes a todo momento. Algumas tensões tendem a subir, porém nesse processo de looping não permanecem ativas, são as informadas abaixo: 5V_S0 ==> Source U3601 3D3_S0 ==> Source U3602 1D5V_S0 ==> Source U3606 1D8V_PWR ==> 1D8V_S0==>Pinos 3-4 PU4701 0D85V_S0 ==> pinos 3-4 PU4801 PL4501 ==> 1,05V PL44601 ==> 1,47V Tem algumas outras tensões que surgem. Analisando a sequência de START* da página 98, há pulsos até CPU SVI BUS (1.05 pino 6 PU4201****) *considerando a linha de tempo OBS. PU4201 é o ISL95838 na minha placa, diferente do VT1318MF no esquema elétrico. Não há tensão do VCC_CORE nem VCC_GFXCORE O que já fiz: Já troquei processador, memória e regravei a bios, porém segue o mesmo sintoma. Abri as PLs do VCC_CORE VCC_GFXCORE, não acusou curto e não sobem estas tensões. Procurei por curto em capacitores, não encontrei nada até agora. A bateria da bios está ok, se eu pressionar o botão power por uns 10 segundos, os leds param de piscar, ao pressionar novamente, começa toda a sequência novamente. Peço por gentileza ajuda nesta empreitada. -
dúvida Dell Inspiron 3421 - 12204-1 DNE40-CR MB PWB: 5J8Y4 Rev: A00 - só liga sem touchpad
xandaoferrari postou um tópico em Notebook's
Olá amigos desde já agradeço a atenção. Estou com um notebook em minha bancada com um problema que acredito que seja incomum, peguei o computador do cliente para fazer uma limpeza, troca de pasta térmica e reparo na carcaça, eis que quando montei e fui testar, o aparelho não liga com o touchpad conectado, apenas da 2 bips curtos e não da vídeo, quando desconecto o mesmo, o pc liga normalmente, é como se estivesse em curto (???) Já fiz os testes no touchpad e conclui que o mesmo não está com defeito. Alguém poderia me ajudar? segue fotos da placa
-
DELL PWB: 5J8Y4 REV: A00 Visualizar Arquivo Bios extraída via gravador de Bios. O cliente me traz somente as placas para arrumar, não sei exatamente de qual modelo de Dell ela é. Segue o que está EXATAMENTE escrito na placa: 12204-1 DNE40-CR MB PWB: 5J8Y4 REV: A00 MADE IN CHINA Uploader Jéssica Enviado 24-10-2020 Categoria DELL
-

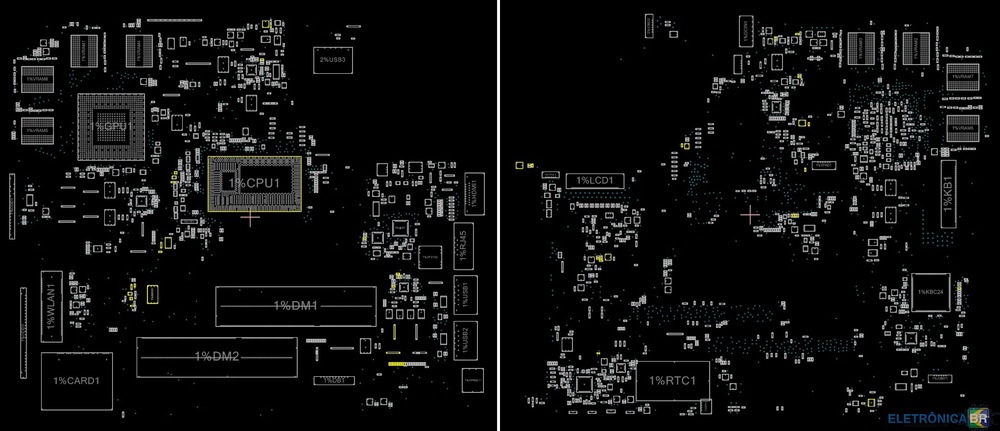

Bom dia, tenho na minha bancada um notebook dell que estou com dificuldades para identificar o problema e preciso de uma ajuda, segue os sintomas abaixo: Somente no carregador, sem bateria, a placa funciona normalmente. Somente na bateria, sem carregador, a placa funciona normalmente. Quando desligada, carregador e baterias conectados, carrega a bateria normalmente. Quando ligado, carregador e baterias conectados, não detecta o carregador, bateria não carrega e notebook fica ligado consumindo a bateria. Quando ligado, carregador e baterias conectados, as vezes ele oscila, detecta o carregador e já desconecta. Quando ligado, carregador e baterias conectados, apresenta uma distorção na tela, esse mesmo problema não ocorre quando está somente na bateria ou somente no carregador. Já foi testado outro carregador e outra bateria. Não encontrei nenhum componente com fuga e nada em curto na placa ou aquecendo fora do normal. Tensão AD+ some quando com carregador e bateria. No PU3801 Source e Gate estão com 19V quando carregador e bateria conectados e Dreno 0V, sem a bateria tenho 19V Soure e Dreno. Boardview Esquema -
devolvido Dell Inspiron 14R 5437 / Doe40-hsw ddr3 MB 12314-1 PWB: vf0mh Rev: A00 / Não liga
Manoel74 postou um tópico em Notebook's
Alguém pode mim ajudar, desde já agradeço. Esse Notebook deu entrada da seguinte maneira; O Notebook ligava e após alguns minutos se desligava e não ligava mais, só piscava o led e desligava, ás vezes aparecia a logo da Dell e desligava. Depois de algumas horas sem uso o mesmo ligava de boa e depois de um tempo desligava, dando a entender que poderia ser problema de aquecimento, porém o cooler funcionava normal e tinha pasta térmica. O problema é que desmontei o Notebook e verifiquei que o pino da bios está em curto "3D3V_S5", injetei 1v, consumo de 1A e o único componente que aquece é o processador (33ºC).
-
resolvido Dell Inspiron 3421 - DNE40-CR MB PWB: 5J8Y4 Rev: A00 - Tela verde
MJVFC postou um tópico em Casos resolvidos - Notebooks
Boa tarde. Estou com esse Dell que a tela está verde. Já testei tela e flat, continua com a imagem verde. Ví que já resolveram fazendo reball no PCH, tem alguma forma de saber se o problema é realmente nele? Pensei em ver as tensões no conector do LCD mas o multímetro que temos aqui não tem pontas tão finas, e não vou fazer adaptaçõa em ferramenta que não é minha. Quais testes sugerem fazer neste caso?
-

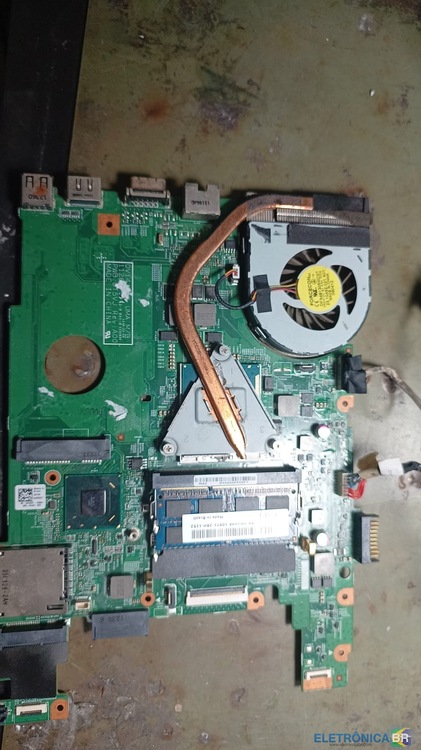

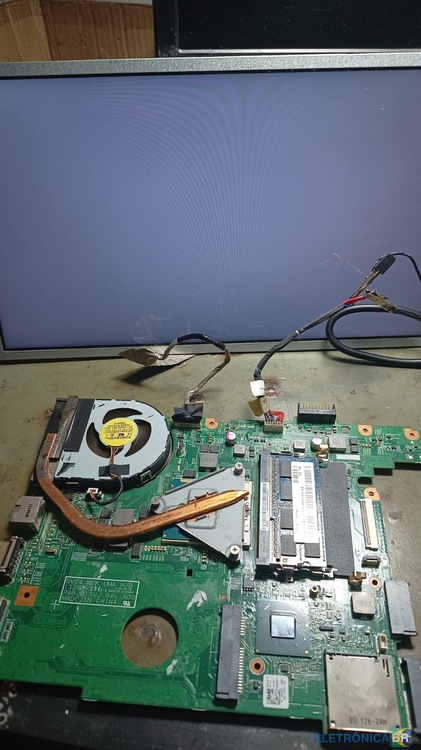

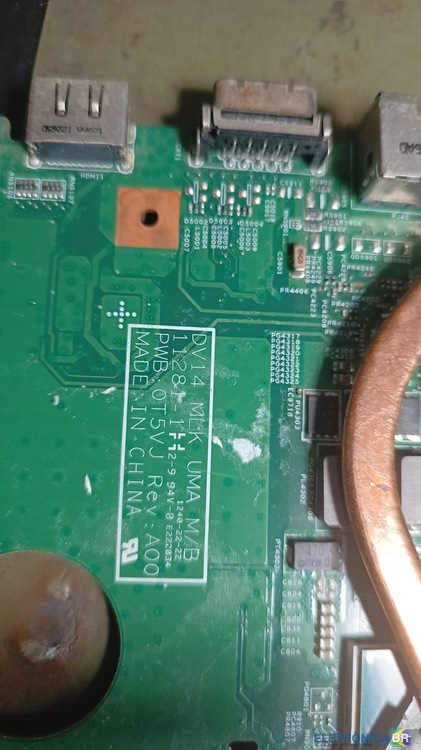

resolvido Dell 3420 - Mb dv14 mlk 11281-1 pwb: ot5vj- Tela Branca
DEULER postou um tópico em Casos resolvidos - Notebooks

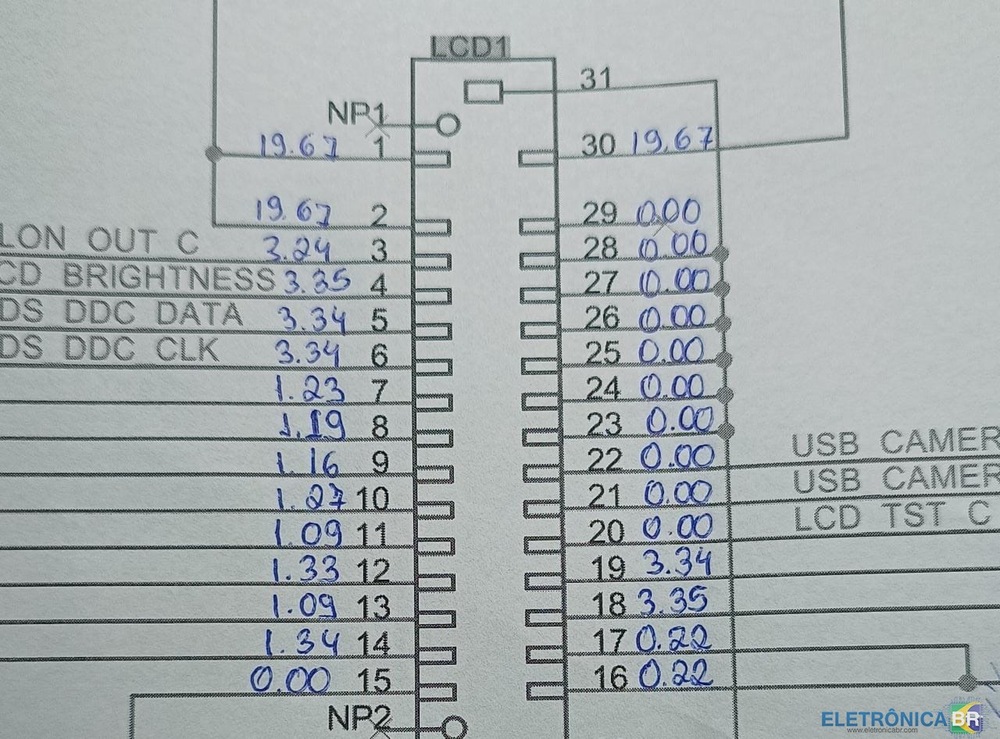

Bom dia Pessoal Estou com esse notebook que estava funcionando normal...deixei na bancada e fui olhar outra coisa.... final da tarde vi que estava com tela branca... Ou seja... n entrou assim...veio para formatar..... ou seja... Demanda gratis.;... Bom ... troquei a tela flat processador memoria ram mesma coisa Fazendo analise... ele apresenta video no externo normalmente e os leds do teclado acendem... vi que a bobina pl4401 e o capacitor pt4403 nao tem tensao.... é a tensao do VCC_GFXCORE que vem do pu4401 Minha duvida é como q ta saindo video no externo sem essa tensao? ... fiz a medição do conector do flat... agradeço a todos
-
Boa noite colegas! Estou tendo dificuldades para obter o esquema elétrico dessa placa mãe. Se algum amigo puder ajudar ficarei muito agradecido.
