hoje entrou aqui na minha assistência técnica este notebook ligando mas sem apresentar imagem. Com todas as tensões OK, exceto a tensão de start do super IO. seguindo o esquema percebi que não chegava pwr on em q56, pois a ligação entre o gate do q57 e o coletor do q56 estava aberta. Fiz um Jumper entre o gate de q57 e o coletor de q56 e voltou a funcionar perfeitamente, segue fotos para melhor compreensão espero ter ajudado

Como há uma grande dificuldade em desmontar e montar novos equipamentos eletrônicos, criamos uma nova área com tutoriais sobre o assunto. Onde você terá mais habilidades com esses equipamentos, além de otimizar seu tempo de trabalho. Exemplo de alguns sites gringos com este tipo de conteúdo: http://www.insidemylaptop.com/ https://www.ifixit.com/Guide https://www.laptopmain.com/page/4/ Como já acontece com a área de notícias que é recompensada com muitos joinhas, A área de desmontagens vai seguir a mesma metodologia. Clique aqui para acessar nova área...

Dump de EEPROM TV Philips 32PFL4017G-78 Dump de EEPROM para a TV Philips 32PFL4017G-78. Arquivo destinado à regravação de memória em casos de falhas de inicialização, corrupção de dados ou travamentos no firmware do televisor. Conteúdo do pacote: 32PFL4017G_78.bin: Arquivo de dump da EEPROM (binário).TXT.txt: Documentação de suporte.Cuidados técnicos: Antes de realizar a gravação, é indispensável efetuar o backup do arquivo original contido no chip da sua placa.Certifique-se de que o modelo do aparelho e a versão da placa correspondem exatamente aos dados informados.Utilize um gravador de EEPROM compatível e verifique a integridade do arquivo após a gravação.A gravação de firmware incorreto pode inutilizar o equipamento. Identificação técnicaTipo de material: Dump de EEPROMEquipamento: TVMarca/fabricante: PhilipsModelo/código: 32PFL4017G-78 NÃO ESQUEÇA!⇩Por favor, após fazer o download e constatar o correto funcionamento da BIOS, não esqueça de deixar um comentário/avaliação na página do download.✓Esta simples ação ajuda a manter arquivos funcionais no Gerenciador.⚠Sem um feedback, amanhã você poderá estar baixando um arquivo incompatível. Informações do Arquivo Uploader Daniel Aires Enviado 20/05/2017 Categoria Philips Arquivo disponível no Gerenciador de Downloads Abra a página do arquivo para clicar em Download, conferir detalhes, versões, comentários e avaliações. Abrir página do download

Ola pessoal, peguei esse notebook sem ligar de jeito nenhum, nem indicava curto na entrada com a fonte assimetrica. Fazendo uma inspeção visual pela placa, identifiquei que o PU1 e o D6 estavam queimado com um furo em cada. Como não achei o datasheet dessa placa, fui no olhometro pra identificar os componentes, estavam meio queimados na serigrafia, mas dava pra ver o que estava escrito no corpo deles. O PU1 era um ISL6251, pelo que eu vi é um pwm da bateria. Encontrei um em uma sucata de um acer LA-6582P REV 1.0 O D6 é um diodo que estava escrito T4X8, mas não encontrei o datasheet dele e nem nada igual em sucata, resolvi chutar e peguei um diodo do mesmo tamanho, escrito SLX8, estava na placa do cce NPB VER:A. Troquei os 2 e o notebook voltou a ligar na fonte. Deu video e tudo. Resolvi colocar a bateria pra testar, ai ferrou de novo, chegou a cheirar queimado. A bateria nao deve estar boa, verifiquei que o o PU1 queimou denovo. Troquei ele de novo o PU1, mas dessa vez o notebook nao ligou mesmo assim. Verifiquei que tinha curto na linha de mosfets do outro lado da placa. Encontrei o mosfet que estragou foi o PQ1, um AON4842 um duplo canal N, 30v, Dreno 7,7A. Porem esse mosfet nao encontrei nas minhas sucatas e coloquei um similar um AON4932 na mesma placa do CCE NPB VER:A. Troquei ai o curto sumiu e o notebook voltou a ligar e dar video. Vou deixar as fotos dos componentes trocados pra ficar mais facil de localiza-los na placa. Obrigado pela atenção de todos e bons reparos.

Nome do arquivo: Samsung 370E4J / BA41-02449A arquivo enviado: September 23, 2016, 11:35:18 AM segue o Dump da bios da MB: BA41-02449A Obs: arquivo retirado de um forum chines, faça o backup do original antes.. deixem o feedback sobre o arquivo Acesse a página do download para baixar este arquivo. Na página do arquivo, clique no botão Download para iniciar o download ou conferir as informações completas. Acessar página de download

@melloevan sua solicitação foi movida para o local correto. Antes de solicitar um esquema, atualização ou pedido de bios, faça uma pesquisa na área de download. Na maioria das vezes o arquivo já se encontra disponível. Para fazer o download, é necessário que o usuário tenha créditos (Joinha ) para a realização do download. Lembrando que os créditos (joinhas) são adquiridos com a participação ativa do usuário no fórum. Segue alguns links que podem ajudar a entender melhor como o Fórum funciona: Manual do Usuário Sistema de Créditos do EBR Preciso de um arquivo e não tenho créditos Dúvidas Frequentes

Revisando as especificações dos dois, o TIC126D pareceu atender perfeitamente.

@dionathaikki A solução está aqui neste link aqui do fórum

@Gilson Macedo @Jakers Binder amigos só confirmando deu certo sim tudo ok com o note esta ligado e estável, tinha outra placa igual com o mesmo problema, era o mesmo resistor estava inteiro mas com seu valor alterado fazendo com que a tensão que saia do outro lado fosse menor, assim não saturava o U22, troquei por outro e subiu na hora, fica uma dica, que esta placa costuma dar esse problema ! já resolvi o mesmo sintoma no mesmo note só regravando bios, não é esse o caso aqui, obrigado pois as dicas de ambos me abriu o raciocínio grande abraço e contem comigo aqui no fórum !

Olá, qual fio estava solto? Chip matrix?

check se não tem leds aberto ou alterado na matriz de leds ou ativar a matriz com o sinal BL_ON

Uma versão de "Love Hurts" - Nazareth

Estou tentando realizar um download e só diz pra eu verificar meu limite de downloads, meus créditos, ou minha assinatura, e diz que não tenho permissão pra fazer o download. OBS: possuo 20 créditos

@Down Bios Vc ajudou o pessoal em alguns tópicos e agora já tem acesso aos downloads. Viu só como não é difícil? rs. Este é o objetivo do fórum: Vc ajuda o pessoal e em troca tem acesso aos downloads e aos Casos Resolvidos. Simples assim! Continue participando para manter estes benefícios.

Bom dia, obrigado pessoal pela ajuda de todos resolvido, pinos 29 e 30 estavam com 0v o sinal LVDS_VDD_EN tava presente no Q68 e o mesmo saturado polarizando Q66 mais mesmo Q66 com gate polarizado não transferia a tensão para o dreno ou seja Q66 cortado que no caso uma tensão de 3,3v tensão que faltava nos pinos 29 e 30 do conector LVDS logo Q66 com defeito totalmente aberto, valeu galera fiquem todos com Deus.

@cristi Sinais SUSP e SUSP# dos Q19 e Q27 estão corretos. Não era necessário fazer jumper no R246. Se o Q19A saturar.... ele vai aterrar o gate do U22. Bem como disse nosso amigo na mensagem anterior, U22 é um mosfet "canal N" e necessita de um valor maior em relação ao seu dreno. A questão é saber qual o valor do gate do U22 e se ele está bom.

@Reinaldo Ramos vai ter distorções na imagem(fps) , se a nand da sua placa com defeito estiver boa retire e coloque na outro que vai usa...

defeito no PQ32 apos ser trocado a placa deu vida

Pq6 no pino 1 ou no pc13 terá que ter 19v, pois será essa tensão que fará saturar o u22 que é um NPN, que terá 19v no r372 (+VSB).

Otimo q resolveram,com conhecimento e analise precisa chega-se sempre em 1 diagnostico e solução,parabéns aos 2 e 1 joinha pro @Jakers Binder

@btolotti No caso de um varistor, se a maquina é 120V, eu colocaria um varistor de 125V, S10K95.

tenta os procedimentos explicados neste link: https://formataropc.com/resolver-erro-could-not-configure/

qual erro que aparece ? já tentou com outras ISOS, ou até mesmo um pendrive bootavel ?

Boa noite abra a tampa do toner com ela aberta pressione 4x o botão power e fecha a tampa. É faz um teste

Sim, Ksb em curto, há um consumo nesta linha... Pode trocar... Quando substituir o Ksb e/ou Nand, recomendo trocar os reguladores 3.3v e 1.2v, se algum deles tiver com defeito, irá queimar novamente o componente.. Verifique também se há curto na linha de 12v...

Poste aí as tensões dos pinos 1,2,3,5, 28,29 e 30

Se está acusando curto com a bobina aberta, troque o par de reguladores, 1v2 e 3v3. Respondendo a sua pergunta, sim, o 3v3 com a bobina aberta pode acusar curto na fonte.

@michelfernandes , por isso a importância da participação que tanto pedimos aos usuários. Em abril lhe dei um joinha para baixar um arquivo de bios que resolveu o problema na época. Após isso, vc não participou mais do fórum. E agora?

A bios U12 de 4mb do lado do io é a de maior capacidade e geralmente é a que costumamos gravar para resolver esse tipo de problema de falta de video e a u11 tem 2mb. A umas 3 semanas resolvi um problema em uma mb dessa mesma numeração regravando u11. Depois de tentar com uns 2 arquivos diferentes subiu vídeo. Acho que u11 tem alguma relação com o teclado pois pelo menos aqui as teclas fn de f1 a f12 mudaram de posição em relação ao original.

Dúvidas frequentes em relação ao fórum e ao sistema de créditos (Clique em "Mostrar Conteúdo" para ler a resposta) 1 - Porque não consigo dar joinhas? 2 - Já dei vários joinhas. Porque ainda não tenho créditos? 3 - Preciso de um arquivo urgente. Como proceder? 4 - Preciso apenas de um arquivo (bios ou esquema). Preciso abrir um tópico? 5 - Não tenho tempo para participar do fórum. Como irei conseguir acesso? 6 - Posso comprar créditos em dinheiro? 7 - Não acho justo este sistema! 8 - Onde posso ver os créditos que tenho? 9 - Tenho créditos. Porque não consigo fazer downloads? 10 - Me cadastrei no fórum para aprender. Como irei ajudar outros usuários e conseguir joinhas? 11 - Onde procurar tópicos para ajudar? 12 - Minha dúvida é exatamente igual a que está descrito no tópico. Posso expor meu problema nele? 13 - Como criar um novo tópico? 14 - Como finalizar meu tópico? 15 - Sou usuário final. Posso conseguir ajuda no fórum? 16 - Preciso de um curso e gostaria de uma indicação. Conseguirei ajuda? 17 - Fiz o upload de um arquivo e não ganhei joinhas. Está correto? 18 - Quantos joinhas eu preciso ter para ter acesso aos downloads? 19 - Todo o material disponível é realmente gratuito? 20 - Li todo este tópico mas ainda tenho dúvidas. Como proceder?

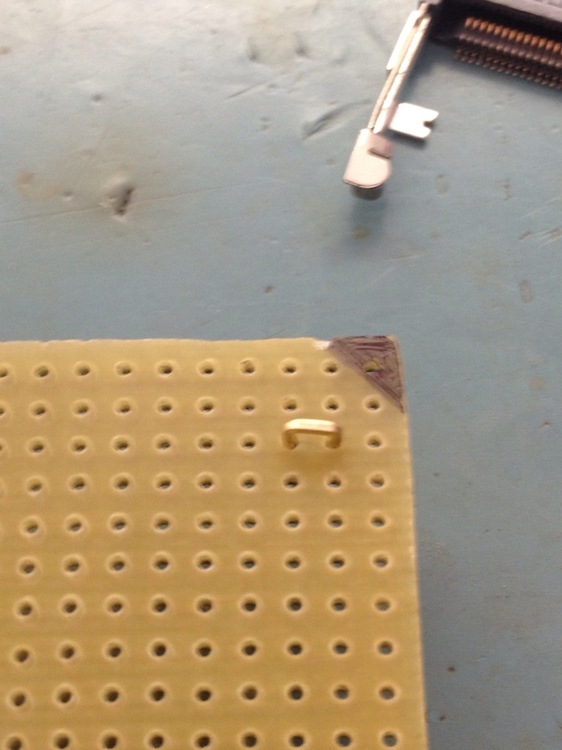

sim ta ligado dessa forma aquele conector que eu não sei do que é o pino 3 é GND o pino 1 vai para base do transistor do lado esquerdo da foto no de cima e o pino 2 sai do emissor do transistor do lado esquerdo de baixo, 2N3904 os 2 transistores. isso na foto na fonte original o pino 3 GND, pino 2 vai para o pino 13 do LM723CN e o pino 1 vai para o emissor do 2N3906 do circuito limitador de corrente.
