@braucksdiego pedi que você verificasse o dc-jack pois já peguei aqui alguns modelos dell e hp em que internamente a separação plástica entre o pino central e os 19v estava quebrada, ocasionando o não carregamento da bateria, dminuição na frequência do processador e prejudicando a identificação do carregador.

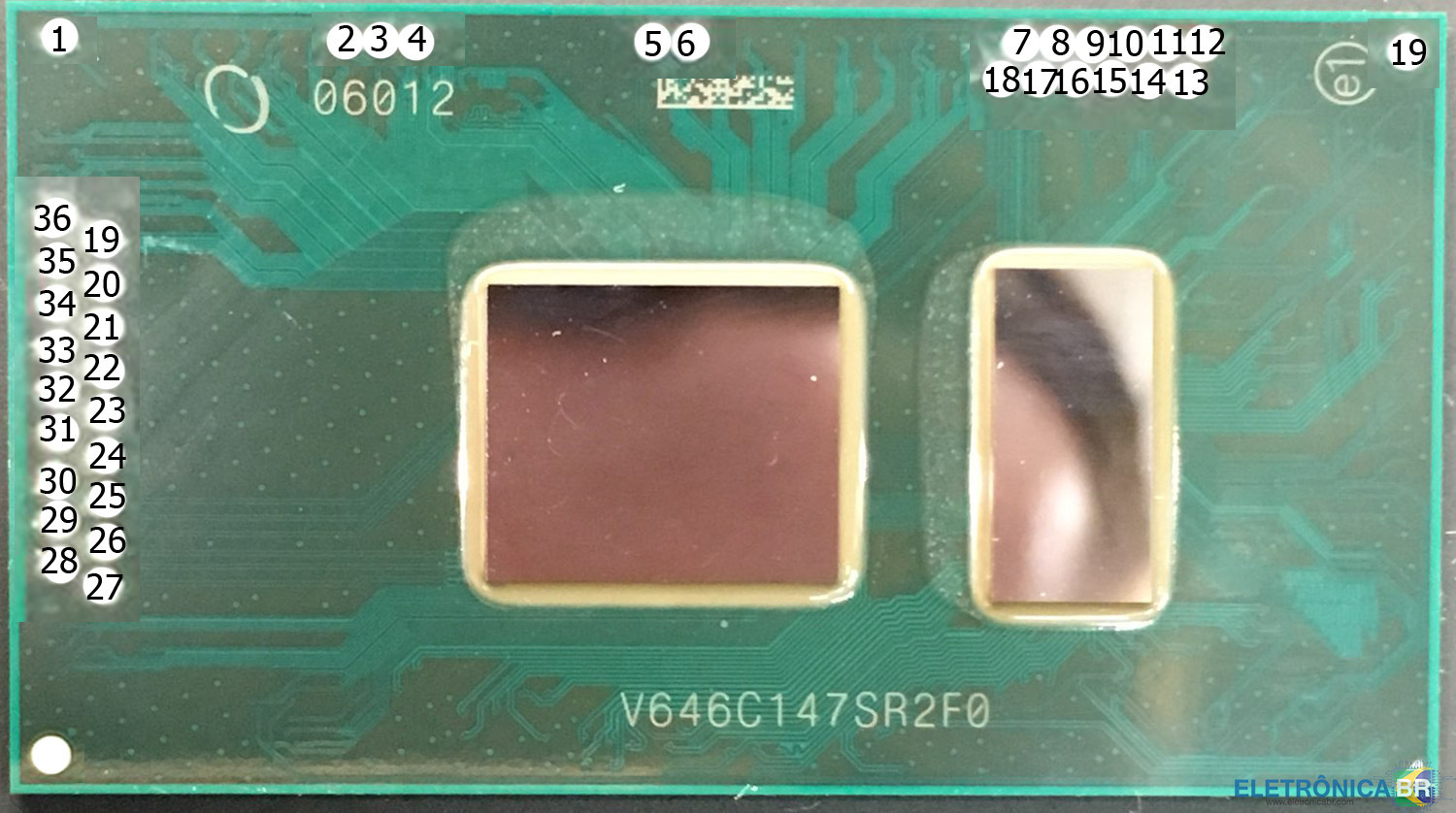

Em alguns casos... Liga e desliga. Liga e reinicia. Liga e desliga em pouco tempo. Liga, mas não libera imagens.. Etc.... ---------------------------------------------- Informações detalhadas para voce executar os testes.... 1 NC 2 NC 3 GND 4 NC 5 +VCCG1 6 GND 7 GND 8 GND 9 NC 10 NC 11 GND 12 NC 13 NC 14 GND 15 GND 16 +VCCSA 17 +1.2VSUS 18 +VCCIO 19 NC 20 +1.2V_VCCPLL_OC 21 +VCCGT 22 NC 23 GND 24 NC 25 ? 26 +VCC_CORE 27 GND 28 NC 29 GND 30 GND 31 NC 32 ? 33 NC 34 GND 35 GND 36 NC ----------- Resistência operacional... VCCGT 6 Om VCCSA 13 Om 1.2VSUS 250 Om VCC_CORE 7 Om 1.2V_VCCPLL_OC 720 Om VCCIO 58 Om

Hello. I want to ask if it's possible to programm the KB9052QD with CH341A Programmer. I was using ASProgrammer and NeoProgrammer. The EC was detected as KB901X and I was able to read and Erase the EC. But i can't program (verify) it, only little bit on the begin will be written to the EC.

Salve Galera; Estou com esse aparelho que não liga, ele o secundário está totalmente inoperante. Fazendo algumas medições encontrei alguma alimentações. A parte de retificação está ok, o c.i oscilador tem presente duas tensões, a vcc no pino 7 com aproximadamente 8v e uma tensão muito baixa no pino com cerca de 0,8v e algumas outras tensões. O negocio é o seguinte, ja verifiquei praticamente tudo de remover e testar componentes um a um e não encontro nada de errado. Ao encostar a ponta do multímetro no pino 8 a fonte aciona e o aparelho funciona normalmente. Ai o vcc estabiliza em 10v, aparece o fb de aproximadamente 2,5v no pino 1 e o aparelho fica ligado pelo tempo que precisar. Segue esquema da fonte abaixo:

Ao procurar, me deparei com isso: https://octopart.com/pt/sir840dp-t1-ge3-vishay-47417629 20A. Flw...

sim e compativel tem a mesma funçao comparador de tensao com delay.

Alguns fabricantes como a SMS , NHS e outros tem os esquemas pelo numero da placa , já a Ragtech nos esquemas trazem o numero do desenho e modelo, sem o modelo fica muito generico

Ian faltou o modelo

Edite o titulo clicando nos ... da primeira mensagem No titulo siga o padrão do forum : marca, modelo,nº da placa, defeito. Isto ajuda na pesquisa por outros membros Tentaremos ajudar

Boas: Chegou a verificar o que @nagkiller colocou.... Devia. - Os resistores estão corretos. a) 51C = 33.2 kΩ b) 08B = 1.18 kΩ

Obrigado , vou testar

@CTF Eletronica Este problema geralmente ocorre sem aviso de erro!!! @Paulo Gerson Experimente usar uma versão com o Service Pack mais atual ou a versão mais atual. As versões mais atuais são a 8.17 SP5 ou a 9.0 com SP5 (nesta data). Flw...

@Adriano Ramos Gonçalves A minha é uma XGecu T48, o software é o XGPro, uma geração mais nova das TL. Ambas as placas gráficas trabalham, geralmente o sistema operacional gerencia isso. Então ambas devem subir a tensão. Quando vc esta sendo ajudado por uma amigo como o Ponto, eu nem gosto muito de intervir pois o nível de conhecimento dele esta muito além do meu, gosto muito das linhas de raciocínio quando ele esta ajudando e aprendo muito, pode ter ctza que vc esta aprendendo e a gente tbm rs. Vejo assim, não sei se o amigo @Ponto da Manutenção concorda, mas veja, o seu cenário pelo consumo e pela ausência ali de protocolos no pino 3 é muito característico aqui, do que vejo, em firmware corrompido. O que digo quando resolvi placas com sintomas parecidos com o seu apenas trocando a minha gravadora é um exemplo muito pratico, nada teórico. Se tiver uma placa saudável ai , monitore o pino 3 do BIOS e veja que quando vc liga ele precisa "conversar". A maioria das placas com o BIOS corrompido isso não acontece e foi justamente o que vi ai na sua. Notei que vc vai trocar o EC, se nunca fez seria interessante treinar em alguma placa sucata ok, seu nível de entendimento em eletrônica é bom, talvez melhor que o meu, vc possui ferramentas melhores que a minha, só o seu gravador que não o acompanha. Então ao meu ver, a troca do EC sem antes tentar a gravação do BIOS com uma gravadora melhor, seria um caminho mais árduo, mas isso ao meu ver. Um abraço.

Bom dia. Sem o barramento, deve atingir os 120 a 130v e cair imediatamente ao ligar. Se não tiver atingindo uma tensão próximo desse valor tem algum problema na fonte.

Esse ci e um comparador de tensao creio q o bd5244, ate porta logica and tbm serve

vc remover essa gpu e memoria para outra placa com gpu queimada. transplante

O (+VCC_GT) geralmente só aparece quando a GPU é ativada, ou seja, sob carga gráfica. nesse caso, não aparece pois não tem video. ----------------------------------------------- Tudo indica que seu processador esta funcionando... Vamos aguardar o EC chegar...

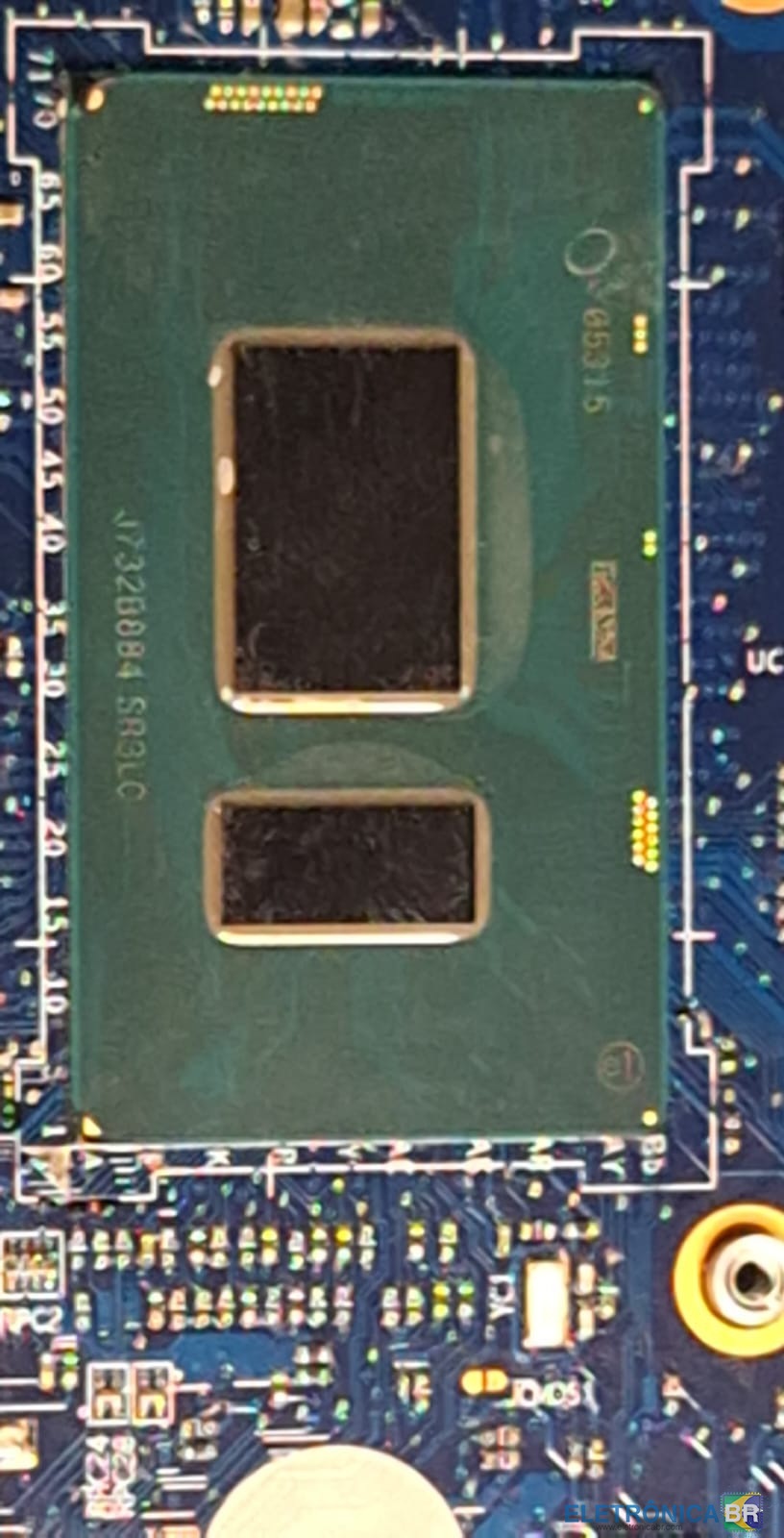

Medições (multímetro GVDA GD128PLUS) 1º Medição) Resistência com ponta preta (negativa) do multímetro no GND. 2º Medição) Resistência com ponta vermelha (positiva) do multímetro no GND. 3º Medição) Condução Reversa (Teste Diodo com ponta vermelha no GND). 4ª Medição) Tensão (em preto): placa ligada (LED4 acesso) na fonte consumindo 414 mA (antes de 13 s) 5ª Medição) Tensão (em vermelho ) após 13s, LED4 apagado e placa ligada na fonte consumindo 18 mA VCCGT 6 Om P21 15,8 ohms(-GND) 16 ohms(+GND) CR 0,037 mV 0 V 0 V VCCSA 13 Om P16 32 ohms(-GND) 36,6 ohms(+GND) CR 0,216 mV 1,02 V 0 V 1.2VSUS 250 Om P17 370 ohms(-GND) 492 ohms(+GND) CR 0,229 mV 1,23 V 0 V VCC_CORE 7 Om P26 10,5 ohms(-GND) 10,9 ohms(+GND) CR 0,018 mV 0,87 V 0 V 1.2V_VCCPLL_OC 720 Om P20 367 ohms(-GND) 481 ohms(+GND) CR 0,230 mV 1,22 V 0 V VCCIO 58 Om P18 110 ohms(-GND) 135 ohms(+GND) CR 0,147 mV 1,0 V 0 V +VCCG1 P5 17,5 ohms(-GND) 18,7 ohms(+GND) CR 0,043 mV 0,87 V 0 V Caso seja útil, anexei foto do processador desta placa onde aparecem códigos de identificação do chip.

Creio que seja para sua versão.

Pra facilitar a quem quer te ajudar, o link do esquema seria importante.

Boa tarde @goliazG . Manchas nos cantos costumam ter relação com a bobina desmagnetizadora ou com os anéis de convergência.

Não imagina quanto. Pode ser que eu não consiga consertar essa placa, mas estou aprendendo com esses testes. Valeu! Seguem as medições. Fechado todos os jumpers na placa (9 jumper do PU500 do teste anterior). Placa ligada na fonte de bancada (21V, 5A). Com 20V na fonte, a placa não liga, fica variando corrente em 0 e 1 mA e na placa dá uns estalinhos bem baixo como se estivesse tentando dar ignição na “partida”. Com 21V na fonte, a placa liga direto e se comporta conforme problema relatado: após 13s desliga LED4, ficando apenas as tensões ALW. Notação NIC – Não instalado na placa, conexão por trilha entre pinos do componente retirado NID - Não instalado na placa, sem conexão por trilha entre pinos componente retirado CR – Medição Condução Reversa 1ª Medição) Tensão (em preto): placa ligada (LED4 acesso) na fonte consumindo 414 mA (antes de 13 s) 2ª Medição) Tensão (em vermelho ) após 13s, LED4 apagado e placa ligada na fonte consumindo 18 mA 3ª Medição) Condução Reversa P1 e P2 de cada componente PM_SLP_S3#_R---------RC96 (NIC), medição TB_TP1039: 3,38 V 0 V CR 0,584 mV PM_SLP_S4#_R---------RC97 (NIC), medição TB_TP696: 3,38 V 0 V CR 0,586 mV PM_SLP_SUS#_R-------RC89 (NID), medição TB_TP663: 3,38 V 3,38 V CR 0,617 mV PLT_RST#--------------RC84 (NIC), medição TB_TP704: 3,38 V 0 V CR 0,540 mV VCCSA_VCC_SEN-------RC101: P1 1,02 V 0 V CR P1 0,172 mV P2 0,172 mV VCCSA_VSS_SEN-------RC102: P1 0 V 0 V CR P1 0 mV P2 0 mV VCORE_VCC_SEN-------RC77: P1 0,87 V 0 V CR P1 0,013 mV P2 0,012 mV VCCGT_VCC_SEN-------RC83: P1 0 V 0 V CR P1 0,028 mV P2 0,026 mV +VCCST_CPU-----------PR903 (NID), medição TB_TP548: 1,00 V 0 V CR 0,280 mV PLT_RST#_R------------RC92: P1 3,38 V 0 V CR P1 0,540 mV P2 0 mV PCH_DPWROK_R-------RC94 (NID), medição TB_TP653: 3,37 V 3,37 V CR 0,726 mV CPU_PROCPWRGD-----PAD@TC21: 1,00 V 0 V CR 0,452 mV GPU_CLKREQ#---------RV48 (NID), medição QV5 P1: 0,01 V 0 V CR 0,607 mV SUSCLK----------------RC95 (NID), medição TB_TP971: 1,64 V 1,64 V CR 0,804 mV PCH_RSMRST#_R------RC85 (NIC), medição TB_TP708: 3,37 V 3,37 V CR 0,725 mV Medição de Resistências (na placa) RC101: 0,7 ohms (esquema mostra 100 ohms) RC102: 0,7 ohms (esquema mostra 100 ohms) RC77 : 0,7 ohms (esquema mostra 100 ohms) RC83 : 1,2 ohms (esquema mostra 100 ohms) RC92 : 96 k ohms (esquema mostra 100 k ohms) As medições nos points da CPU estou tentando descobrir como se faz. Não tinha nem notado que existiam esses pontos de medição em cima da CPU. Vivendo(testando) e aprendendo Boa notícia. Dá para afirmar que a CPU e GPU não estão danificadas ou poderia queimar e não ficar com curto?

sua dica deu certinho obrigado por tira minha duvida. alterei elas para 2r2. ja deixei o

Não ha curto ali na alimentação do processador? Experimente retirar e veja se a placa liga.

Boa tarde, eu já tive alguns casos desse, resolvi substituindo o painel.

@LEONTEC@Gilson Macedo@Jhones Boa tarde, amigos. voltando aqui para atualizações do serviço. A placa mãe está consertada. Defeitos: PQ311 (curto) PQ310 (curto PU301 (curto) PQ306 (fuga) PQ305 (fuga) Muito obrigado à todos!

O problema é na atualização do unitvv10launcher. Na tela bloqueada com a logo do unitv. Esperere algum tempo e aperte a tecla de retorno no controle remoto. Irá aparecer uma tela azul. Aperte a tecla APP no controle remoto. Clique em todos os apps e procure o unitvv10launcher. Clique nele e restaure ele para padrão de fábrica. Abraços a todos
