  1. R2-D2
    Opa tudo certo amigo? Coloque lá no titulo o defeito apresentado, para manter o forum organizado, por gentileza? Ja peguei esse defeito nesse modelo aí, e se na estou engando o problema estava ao usar o windows 10. Se puder tente em windows 7 para tirar essa duvida, se é que ja nao testou. Confere se os cartuchos estao todos com tinta, é comum entrar ar nas mangueiras. Deixar assim: Marca / Modelo / Defeito
  2. R2-D2

    dúvida Reparar pino de testador de rede

    R2-D2 respondeu o tópico de SimPos em Redes e Internet

    Opa, tudo certo? Sugiro medir com o multimetro digital esses Leds aí. O multimetro em modo continuidade joga 3v nas ponteiras, deve ser suficiente para ligar esse modelo de Led (geralmente é assim que testo Leds) Com isso vc consegue concluir se de fato os Leds estão queimados. Sobre encontrar esses modelos aí.... Meeu amigo, só sucateando os eletronicos ate achar algum heheheh. Pode ser qqr Led mesmo que um pouco maior ou um pouco menor... arrumar feijao com arroz foi boa ksskksks Eu acredito que pelo baixo valor desses testadores quase nem compensa o tempo perdido.... Boa sorte ao colega.
  3. R2-D2

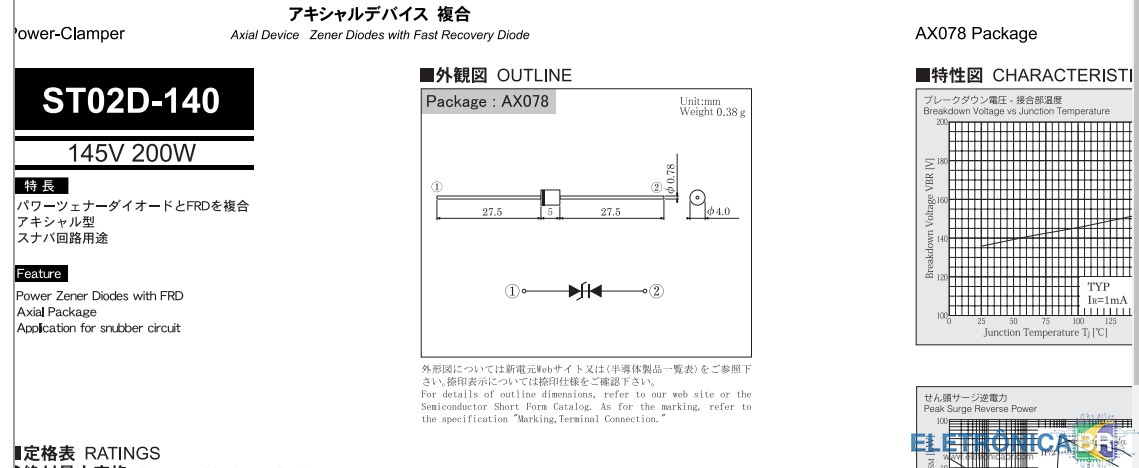

    opa, tudo certo? Tem uma foto desse diodo? Pelas pesquisas encontrei algo como diodo zener junto com diodo de recuperação rapida. Power Clamper Procure pela no site da empresa chinesa Shin Dengen, acredito que é o fabricante. Encontrei o modelo st2d-140, diodo de 200w por 145vdc:
  4. R2-D2
    Fala @edson_euro , tudo certinho? Injeta tensao no outro lado desse resistor. Até seria melhor tirar ele fora e injetar tensao no lado que apresenta curto. Em resumo vc está com a linha V20B+ em curto. Pode ser apenas um capacitor cerâmico, capacitor tantalo, mas pode ser um mosfet de alguma linha secundária. Nesse caso a forma mais pratica de encontrar o componente em curto é injetando tensao na PR301, limitar a fonte em 1A e ir procurando com o dedo o componente que esta aquecendo. Se com 1A nada aquecer, vai aumentando a corrente. Resolvi um caso igual ao seu hoje, mas de uma placa Dell. Ao plugar o conector ele se desarmava, indicando o curto na linha principal. O defeito estava em um capacitor cerâmico SMD. No meu caso o capacitor aqueceu somente com 6A. Boa sorte ai
  5. R2-D2
    @Marcelo Leal Lemos tudo me parece OK, o programa ME Inject Adicionou o arquivo ME 11.0.1.1001, e também adicionou a versao 11.6.0.1121. As duas versoes deveriam estar aparecendo ali em suitable ME. Acredito que vc precisa clicar em Update DB, e logo após deve abrir novamente o arquivo de bios que deseja injetar o ME. Faça o teste.
  6. R2-D2

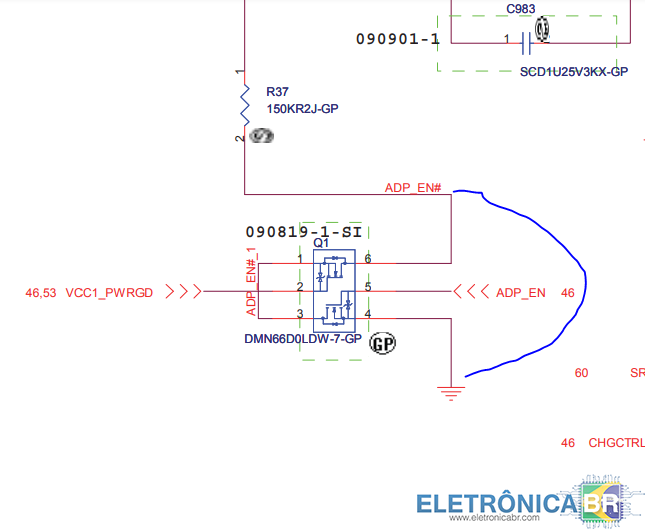

    Muito boa sua analise, ao meu ver a situação do @Tiago Wanderley é igual, falta o ADP_EN. No seu caso o carregador que utilizou foi o original do aparelho e com o pino central funcionando, certo? Com relação à linha 3vl, a principio o jumper vem aberto mesmo, e isso me deixou confuso. E se o colega aterrar o pino ADP_EN#,?, isso serve para enganar a placa que existe o sinal ADP_EN, e liberar a tensao no P2. Não é o correto a se fazer mas acredito que funcionaria se utilizar somente com o carregador.. Nesse caso o ADP_EN# estará sempre em 0v, logo, a placa nao identifica quando esta em modo bateria. Serve para teste. Se mesmo assim nao ligar, talvez seja necessário forçar as entrips: remover q49 e juntar dreno com source ja que a linha KBC_PWR_ON nao esta com 3v.
  7. R2-D2
    Fala marcelo, blz? Para extrair e injetar a regiao ME de um arquivo de bios eu utilizo o programa MEInject. É muito rapido e facil. Link do ME Inject Veja procedimento no video, fiz com o arquivo D671P:
  8. R2-D2
    Se funciona na bios é muito provavel que tenha alguma configuração lá para habilitar o touch no windows. Procure na bios alguma configuração relacionada a Internal point device. Se estiver habilitada desabilite e vice versa. Ja resolvi alguns casos assim. - Ja experimentou o atalho Fn+ tecla correspondente? - Desinstala o driver em gerenciador de dispositivos
  9. R2-D2
    dell e hp costumo ter carregador original confiável pois se o pino central nao está ok nao carrega mesmo. Na realidade é um pino de comunicação e só podemos observar com osciloscopio. Pode ser que o curto afetou o carregador do cliente
  10. R2-D2
    desculpa, nao tinha visto a postagem 5. Mas entao vc tem a tensao 3vl no pino 8 do U90 mas essa tensao não chega na bios nem no sio? Tem trilha rompida pelo jeito
  11. R2-D2
    Vc tem 5vl presente na placa? Essa linha 3vl inicia no CI U90, pino 8 Vreg3. Para que tenha vreg3 é necessario que o CI esteja alimentado e habilitado, confima isso? pino 16 do u90 tem 19v? E qual a tensao do pino 13? A bateria cmos esta ok?
  12. R2-D2
    A maioria dos arquivos que encontrei por aqui é para o modelo da0ax3mb6c2. Achei um arquivo para o seu modelo de aparelho, se conseguir fazer o download para testar seria interessante. Link aqui O processador chega aquecer levemente?
  13. R2-D2
    a linha 3vl nao apresenta curto? O led que pisca interruptamente é o do jack de alimentação? Esses aparelhos costumam corromper a bios e pode ter alguma relação. Se conseguir regravar para eliminar defeito na bios seria interessante.
  14. R2-D2
    @JLInformática amigo, sugiro dar uma atenção na bios. Pegou um arquivo confiável? Essa sua placa tbm é utilizada no modelo cq42-211br, G2- da0ax3mb6c1,etc. Se nao for o arquivo correto desse modelo g42 220br não vai da video.
  15. R2-D2
    @CorreaGuti98 Sugiro medir direto na tela, para saber se existe alguma tensão faltando lá. Vou deixar imagem de quais os pinos a devem ser medidos. Ainda com o cabo flat conectado na placa mãe, confira tbm se nao existe curto em nenhum desses pinos, principalmente nos pinos 35 e 36 da tela.
  16. R2-D2

    dúvida Iniciante no Arduino - Acionador

    R2-D2 respondeu o tópico de Fernandoov em Arduino

    @Fernandoov Opa tudo certo? Vc pode fazer uma resistencia sim.. Vc tbm pode comprar aqueles isqueiros eletricos que tem uma resistencia, e fazer o arduino ligar o isqueiro. Vc nunca pode ligar uma carga direto na saida do arduino pois eles fornecem pouca corrente. Sempre utilizar um transistor como driver. Um relé é muito mais do que isso meu amigo. Com relé vc pode fazer muitas coisas, principalmente acionar cargas com altas correntes. E não é só para corrente alternada não. exemplo de isqueiro eletrico com resistencia.
  17. R2-D2
    Essas linhas geralmente trabalham com 3v amigo. O PWM é quem controla o brilho da tela. Conforme vc variar a tensao de 0v à 3v o brilho vai alterar tbm.
  18. R2-D2
    Procure por Proteus Isis. É um simulador excelente! Tem osciloscópio, sinal ac sim.
  19. R2-D2
    sim isso é um problema, aqui costumo tirar um foto antes para evitar dor de cabeça, alem de proteger com kapton. Todo cuidado é pouco.
  20. R2-D2

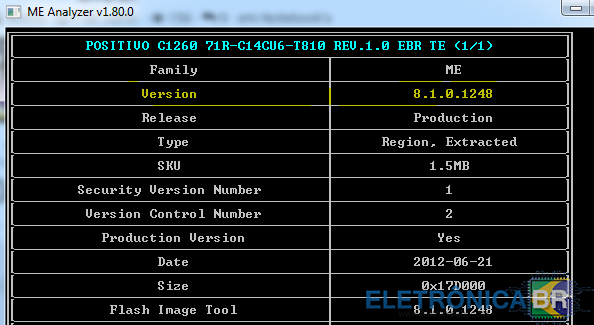

    @kcinfo Opa tudo certo? A pilha Cmos ta na placa? ela tem os 3v nos pads da placa? Essas plaquinhas da shuttle tiram o sono mesmo. Uma sugestão é verificar no arquivo de 8mb que vc fez BKP qual a versão da familia ME. Eu uso o ME analyzer. E compare se é igual a versao do arquivo que baixou. Caso for diferente, vc pode alterar. Outra sugestão é fazer limpeza da região ME da bios que baixou...
  21. R2-D2
    Pelo que entendi vc tem um curto na linha B+ amigo. Precisa procurar quem esta matando B+. Pode ser os chaveadores da bateria PQ305/306. Mas tbm pode ser qualquer PWM que o B+ alimenta. - PU401, -PU402, -PU501, -PU601... Enfim, o B+ chega nesses e outros componentes e algum deles deve estar com defeito.
  22. R2-D2

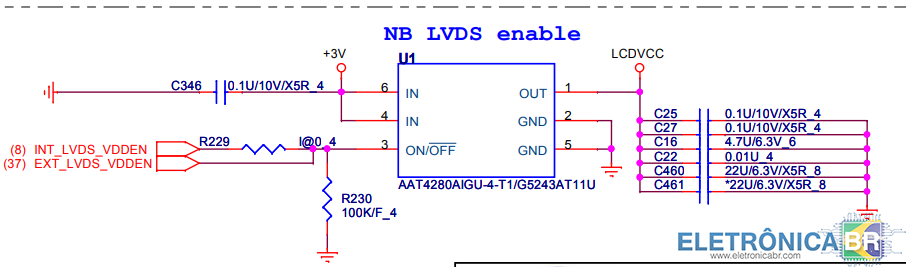

    @Diego Caires Castro tudo certo? Esta se baseando pelo esquema? Se puder informe as tensoes nos pinos do LVDS É comum defeito no ci U1. E para testa-lo é facil: Com a placa ligada, meça o pino 6, vc deve encontrar 3v. E meça tbm o pino 1, tbm deve ter 3v. Confirme se existe essa tensao.
  23. R2-D2

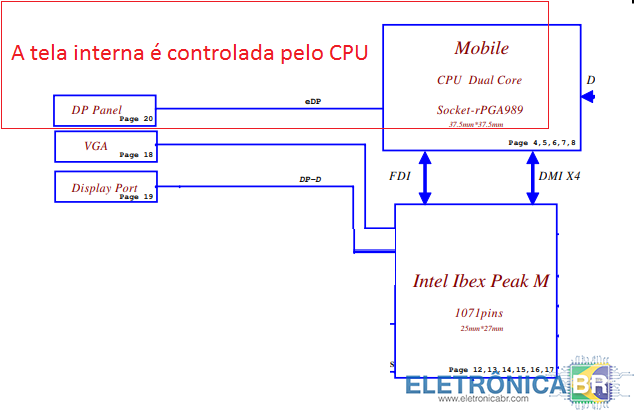

    sabe que eu acho que ta certo isso... precisa ter 0v mesmo.. Ao que parece esse sinal informa que "todas linhas estão habilitadas", se tudo estiver OK, entao o CPU manda nivel baixo (0v). Do contrario ficaria em 3vs. @ljainfor Eu acredito que pode ser o proprio CPU BGA com algum defeito. Se vc tem osciloscópio pode medir as linhas de dados para saber se existe comunicação, pois ao que parece o cpu quem nao esta gerando video. Voce nao consegue ver nenhuma imagem ao fundo? Pelo esquema, o video interno é controlado pela CPU. Ja a saída VGA é controlada pelo PCH, por isso desconfio de ser o proprio CPU com defeito. Mas vamos aguardar os demais colegas quem sabe vem alguma luz, essas telas tecnologia eDP gostaria estudar mais a fundo...
  24. R2-D2
    Confirma pra mim, fica em uma plaquinha separada esse power? Nao me lembro de ter pegado ja esse modelo ai Um desses outros comandos que fica o JP37 tem o sensor hall que desliga o brilho da tela quando a tampa do notebook é fechada, esse sensor hall as vezes danifica.. É um componente parecido com um transistor. Vou pedir para vc medir lá no PJ37 nos pinos 23 e 24 para a gnt saber qual a tensao na linha lid_sw# ? e tbm qual a tensao no pino 17 e 28 do conector JEDP1
  25. R2-D2
    Se precisar o esquema eletrico...
