Mostrando resultados para as tags ''rv420''.
Foram encontrados 37 registros
-
Estou com um Samsung Rv420, não liga, já medi as tensões ate os 2 mosfets de entrada, não chega tensão no mostef modulador e nem no conector da bateria, gostaria que disponibilizasse o esquema elétrico e a boardview. Uma duvida, posso retirar 1 mosfet para injetar tensão pra ver se algum componente esquenta, suspeito que seja um desses mosfets ou o processador, mas não tenho ouro pra testar. É uma BA41-01886A (PTC)
-
Visualizar Arquivo Bios Samsung/RV420/ba41-01580a Bios funcionado para RV420 / RV520/ RV720, testada versão: 01QP Mesmo com outras bios não subiu vídeo e com essa subiu, espero que ajude! BA41-01580A_NY Uploader lojadisk Enviado 27-05-2020 Categoria Samsung
-
dúvida Notebook RV420 BA81-09574A Dúvida sobre Componentes
Cyro Corte Real postou um tópico em Identificação e Equivalência de Componentes

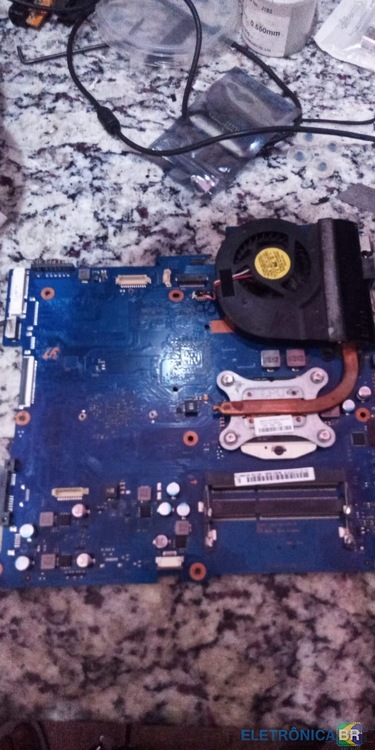

Boa tarde, estou precisando de uma ajuda para identificar esses componentes marcados na foto. Fazendo um favor! Coloquei algumas fotos da placa inteira para facilitar.
-

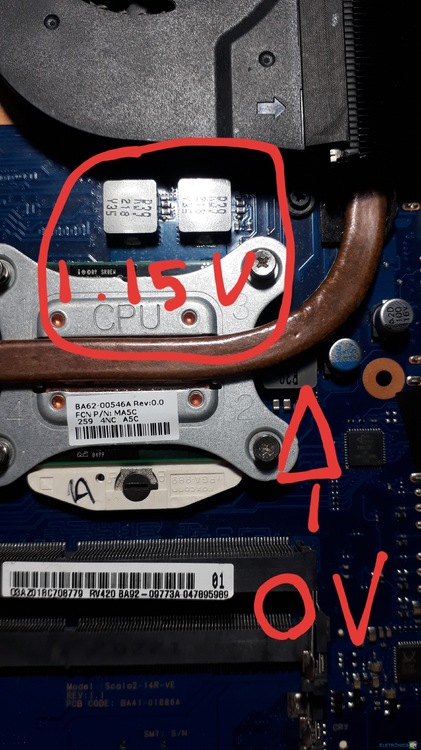

Ele não estava ligando ai fiz a troca do mosfet de alta que estava em curto , do capacitor smd 330 , voltou a ligar so que não tem imagem na bubina proximo ao processador nas demais estão normais , já troquei todos os mofets e nada
-
Salve rapaziada ! TOu com essa placa aqui liga, não gera imagem... percebi alto nível de oxidação próximo a pch, porém, ta impossível medir os componentes ( resistores ) Se alguém aí tiver o boardview ou me falar os valores dos mesmos eu agradeço!
-
Chegou esse notebook com o componente, destacado, carbonizado, eu não consigo saber o modelo dele, peguei o esquema dela mas não tem serigrafia na placa, fiquei completamente perdido, se puder me ajudar serei grato.
-
Bom dia! Estou com a placa do Samsung RV420 que acende indicando que o carregador foi conectado. Tensão no BIOS de 3v, o BTpower tem 3v quando liga vai a zero. Não tem tensão nas bobinas em standby, ao pressionar o power naquele breve instante de liga aparece as tensões de 3v e 5v. Nada aquece. Consumo normal. Regravei o BIOS.
-
em análise Samsung Rv420 , placa Scala2-14r-ve rev1.1 Não liga
jhansersd postou um tópico em Notebook's
Placa não liga, ou melhor dizendo liga quando quer, quando preciono o power ela pisca o led da placa power e apaga, se eu insistir algumas vezes tem hora que ela liga,mas na maioria das vezes ela apaga o led de standby e some as tensões de 5v e 3,3v. Agradeço a ajuda dos amigos!
-
Boa tarde pessoal! estava com um notebook Samsung, modelo RV420, placa Scala2-14r-ve Ba41-01886a apresentando o seguinte problema: 1- Gravador de DVD e HD apareciam na BIOS (eram reconhecidos normalmente) 2- Ao entrar no setup na aba de sequência de boot todos os periféricos hd, gravador e demais estavam com um ponto de exclamação (!) , selecionava a unidade para dar boot, mas ao iniciar a leitura era ignorada. 3- Verifiquei todas as tensões primarias e secundárias, conectores SATA e nada de problema apresentado, uma única observação foi super I/O Oxidado- desoxidei e ressoldei, mesmo assim problema continuou 4- Próximo passo foi regravar a BIOS e reparo efetuado com sucesso... 5- Caso resolvido. Em quase 8 anos de experiência foi a primeira vez que peguei um problema assim. Espero ajudar com as informações. -
devolvido Samsung NP-RV420 - Placa BA62-00546A - Rev 0.0 - Vídeo apenas no monitor externo
netsouza83 postou um tópico em Notebook's
Boa noite O cliente me procurou apenas pra trocar a tela do notebook que havia quebrando em uma queda, trouxe até a tela nova comprada no mercado livre. apos a troca da tela e montagem do mesmo. Ao ligar só deu imagem me um monitor externo. Notei que o cabo flat estava danificado no conector que encaixa na tela, então fiz a troca por um novo, mas o problema persiste. Se alguém puder ajudar, seria ótimo! -
dúvida Samsung RV420 BA41-01580A Mosfet equivalente
diegosgarcia postou um tópico em Identificação e Equivalência de Componentes
Pessoal essa placa chegou em curto pra mim e achei esse mosfet 6414a em curto, esse achei um idêntico, mas o esta com uma resistência muito baixa 130ohm e gostaria de trocar, ele é um FDMS0308AS, o problema é que para esse não achei um substituto indicado, o mais perto que tenho é um aon6912a Type Designator: FDMS0308AS Type Designator: AON6912A Type of Transistor: MOSFET Type of Transistor: MOSFET Type of Control Channel: N -Channel Type of Control Channel: N -Channel Maximum Power Dissipation (Pd): 2.5 W Maximum Power Dissipation (Pd): 22(30) W Maximum Drain-Source Voltage |Vds|: 30 V Maximum Drain-Source Voltage |Vds|: 30 V Maximum Gate-Source Voltage |Vgs|: 20 V Maximum Gate-Source Voltage |Vgs|: 20 V Maximum Gate-Threshold Voltage |Vgs(th)|: 3 V Maximum Gate-Threshold Voltage |Vgs(th)|: 2.5 V Maximum Drain Current |Id|: 24 A Maximum Drain Current |Id|: 34(52) A Maximum Junction Temperature (Tj): 150 °C Maximum Junction Temperature (Tj): 150 °C Total Gate Charge (Qg): 34 nC Rise Time (tr): 4.5 nS Drain-Source Capacitance (Cd): 815 pF Drain-Source Capacitance (Cd): 125(490) pF Maxi Drain-Source On-State Resistance (Rds): 0.0028 Ohm Max Drain-Source On-State Resistance (Rds): 0.0137(0.0073) Ohm sempre me usei o site alltransistors.com como meio de buscar equivalentes, será que dá pra por esse cara ai sem problemas ? ele está na fonte vgfx_core. -
Pessoal, estou a placa citada a cima, só tenho tensão de 19v no Q501nos pinos de 1- 4. Vi tópico semelhante mas no meu problema não ajudou a resolver. Para dificultar sem serigrafia, como todos sabem. Se existir algum componente depois do Q501 vai influenciar na passagem de tensão para o dreno do mesmo?
-
devolvido Samsung RV420 Scala2-14R-VE BA41-01886A Não da vídeo
Italo Resende postou um tópico em Notebook's

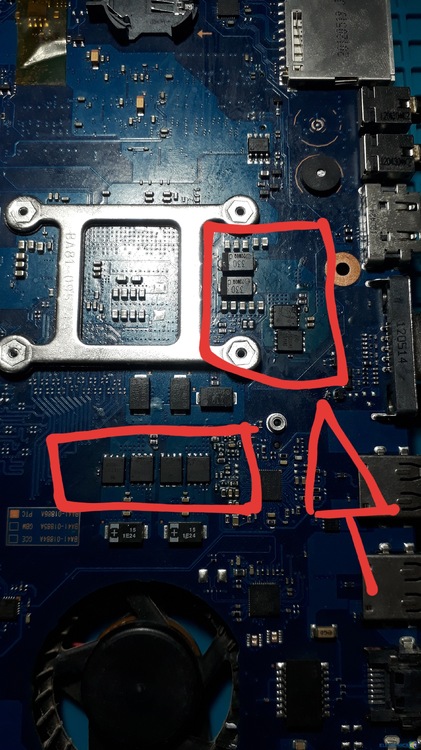

Prezados, boa noite. Estou com esse notebook na bancada, chegou sem ligar nada, com um mosfet estourado, tiver que trocar alguns mosfets de entrada e o charger, após esse procedimento o notebook voltou a ligar, carregar bateria, tudo ok, porém, voltou sem dar vídeo, o processador não chega nem a esquentar, já regravei a BIOS, já troquei o processador, bateria cr2032, memória e nada... Cheguei a trocar também dois mosfets que ficam atrás do socket do processador, seguindo algumas dicas de outros tópicos, porém sem sucesso também. As bobinas próximas ao processador estão com 0V. Alguém tem alguma dica? -
Pessoal, Esse notebook chegou sem ligar, como esse modelo de placa tem um problema recorrente no mosfet de alta e baixa quando os removi estavam sim com defeito. Realizei a substituição a placa voltou a ligar, mas desligou em cerca de três minutos. Troquei de processador ficou por mais de hora ligado, nesse caso eu desliguei. Troquei de HD e mesmo assim voltou a desligar. Estou alimentando o notebook com a fonte assimétrica e apresenta um consumo de 0,030amp. Se ligar a fonte já conectada ao notebook, ele não liga. Ligo a fonte e coloco no notebook, aperto o power do note ele liga. Peço a ajuda dos colegas nesse problema.
-
resolvido Samsung rv420 - ba41-01885a - liga com tela branca
helpnotebook postou um tópico em Casos resolvidos - Notebooks
Boa tarde amigos do EBR... estou aki com essa placa q liga da video porem tela branca... ja troquei tela e flat e continua o mesmo como e dificil o esuqema dessa placa e nao tem serigrafia na mesma venho aki pedir ajuda.. alguem ai ja deparou com esse defeito? -
resolvido Samsung RV420 BA41 01886A - liga e não da video
Antonio vm postou um tópico em Casos resolvidos - Notebooks
boa noite amigo estou com esta placa louca. defeito liga e não da video com consumo de 0,196mah tenho as tensões de 3v, 5v, 1,5v só não tensões nas 3 bobinas do lado do processador, e quando e eu faço a regravação de bios a primeira liga fica com consumo de 0,594mah e das 3 bobinas duas fica com 1.1v só uma que não fica com tensão ja regravei 4 bios diferentes com 2 chip diferentes troquei memoria e processador -
devolvido Samsung RV420 / scala2-14r-ve BA41-01886A / quando colocar a bateria a placa entra em curto
Antonio vm postou um tópico em Notebook's
ola amigos estou com esta placa que o problema para se resolver que não carrega, tenho uma bateria de 11.1v boa, testei no outro RF411 funciona e carrega normalmente. tenho outra bateria 11.1v viciada coloco na placa fica ok mais quando coloco a boa entra em curto o mosfet Q502 frita a fiz a substituiçao e continua o problema ja injetei tensão no conector da bateria e o consumo de 0,009mah ja troquei U510 ( ISL6255 ) desde ja obrigado a todo toda ajuda é bem-vinda -
resolvido Samsung RV420 | BA41-01885A | USBs não funcionam
Carlos Alberto Klafke Filho postou um tópico em Casos resolvidos - Notebooks
Salve pessoal, estou com esse Samsung que não funcionam as USBs, segundo o cliente as USBs da placa mãe não estavam funcionando, a USB da placa auxiliar estava. Testei aqui e nenhuma delas funcionou. Tenho 5V na porta. SW502 e SW503, estão apresentando as mesmas tensões. Pino 2 5V, pinos 8 e 5 variam de 0,8V a 5V, pinos 3 e 4 estão zerados e 6 e 7 apresentam 5V, acredito que estão normais. Vi que essa placa tem um cristal mas não encontrei, alguém tem alguma sugestão?
-
67 downloads
Bios funcionado para RV420 / RV520/ RV720, testada versão: 01QP Mesmo com outras bios não subiu vídeo e com essa subiu, espero que ajude! BA41-01580A_NY -
esquema samsung.NP-RV420-NP-RV520-NP-RV720.scala2_r.BA41-01609A.BA41-01608A.BA41-01610A.rev.0.1.schematics.pdf
Lu Fernanda postou um arquivo em Samsung
-

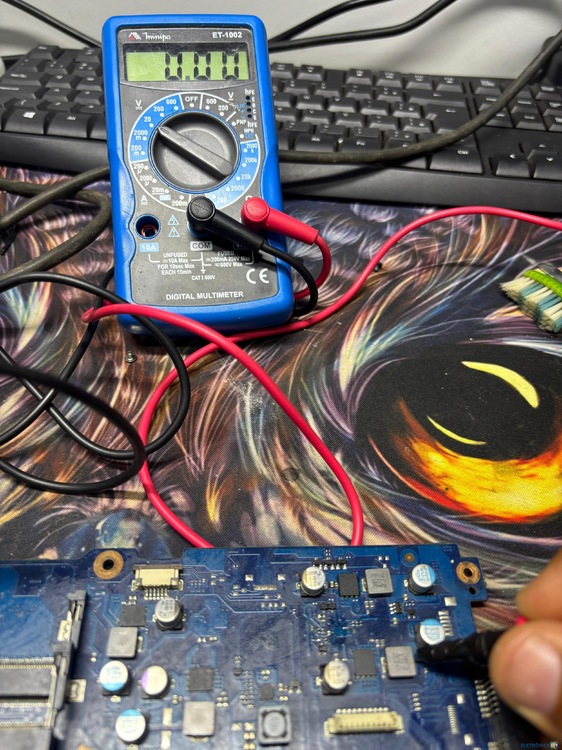

Saudações a todos! Estou com dois notebooks samsung na bancada e não estão ligando, mas vou tratar apenas de um. Estou alimentando pela fonte bancada e não há consumo. Os 19v vai a até o mosfet em destaque e apenas indicado. Toda orientação é bem vinda.
-
devolvido Samsung rv420 placa ba41-01580A não liga e leda da fonte fica piscando
Humberto Pinheiro postou um tópico em Notebook's
Este notebook não está ligando e ao se conectar a fonte o led fica piscando. Estou com uma certa dificuldade pois não tenho o boardview desta placa mas observando no de outras placas similares percebi que o mosfet é do circuito de charge (fica logo depois do jack no esquema) e ele esquenta ao se conectar o carregador, mas mesmo esquentando ele não está danificado. Fiz teste em todos os componentes da linha e não detectei nenhum com problema. Conectei a fonte assimétrica com 1 v e nada aconteceu, porém a partir dos 3 v o referido mosfet começou a esquentar. E é só ele que esquenta, nenhum mais. Fiz também o teste de continuidade no jack e não bipou, descartando curto na placa. Pode ser o pwm do circuito de charge em curto? Há algum outro circuito que deva ser analisado? Coloquei a foto da placa em anexo destacando o mosfet que esquenta com um círculo vermelho. Desde já agradeço pela ajuda. Desde já agradeço pela ajuda.
-
resolvido Samsung RV420 - Placa BA41-01581A - Liga e nao reconhece HD
lucaspolli postou um tópico em Casos resolvidos - Notebooks
Senhores, esse carrinha ta assim, ele liga, da imagem, entro na BIOS, HD está lá, Pen-Drive está la, tudo ok, na hora do boot ele nao reconhece, se tento pelo HD ele fica com a tela piscando, se tento pelo Pen-drive, ele nao reconhece, placa com nectokin, fiz a troca por 4 de 470, antes da troca, com o nectokin, ele ate começava iniciar o windows e travava, com os de tântalo, o boot ficou muito mais rápido, porem ele nem tenta iniciar o windows, fica apenas tela piscando. -
samsung.NP-RV420-NP-RV520-NP-RV720.scala2_r.BA41-01609A.BA41-01608A.BA41-01610A.rev.0.1.schematics.pdf Visualizar Arquivo Esquema elétrico Samsung Modelos: NP-RV420, NP-RV520, NP-RV720 CPU: Sandy Bridge PGA Chip Set: Intel Cougar Point GFX: N12P-GV/N12M-GE PCB Code: BA41-01609A (GCE), BA41-01608A (NY), BA41-01610A (HAN), BA41-01XXXA (GBM) Dev.Step: ADV Revision: 0.1 T.R.Date: 2011.01.20 Uploader Lu Fernanda Enviado 03-01-2020 Categoria Samsung
